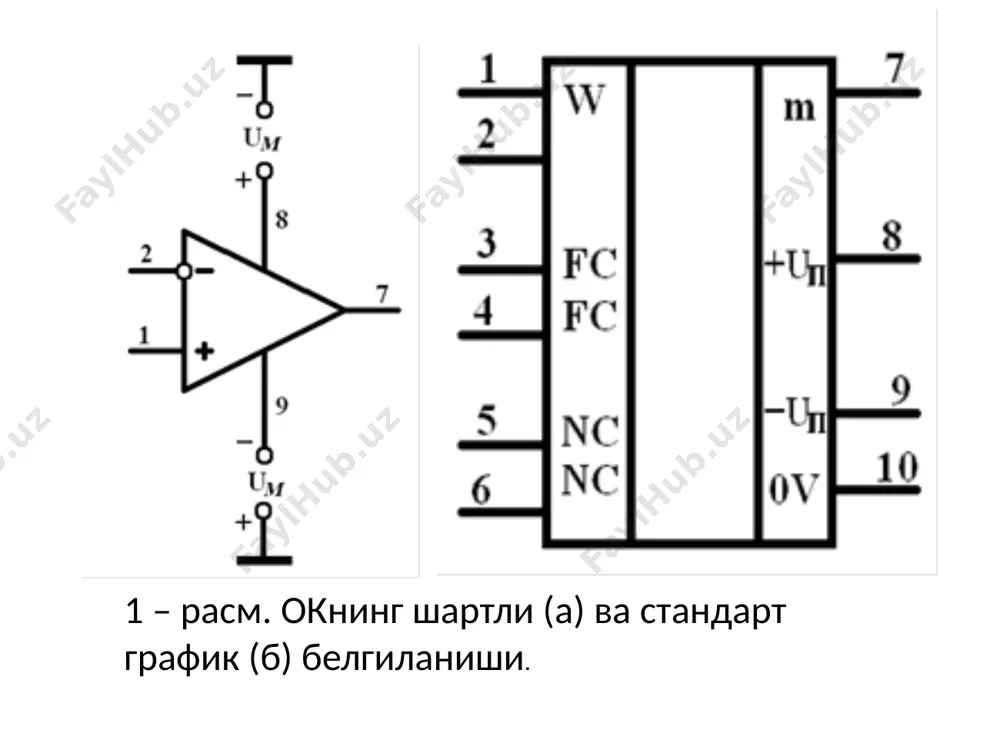

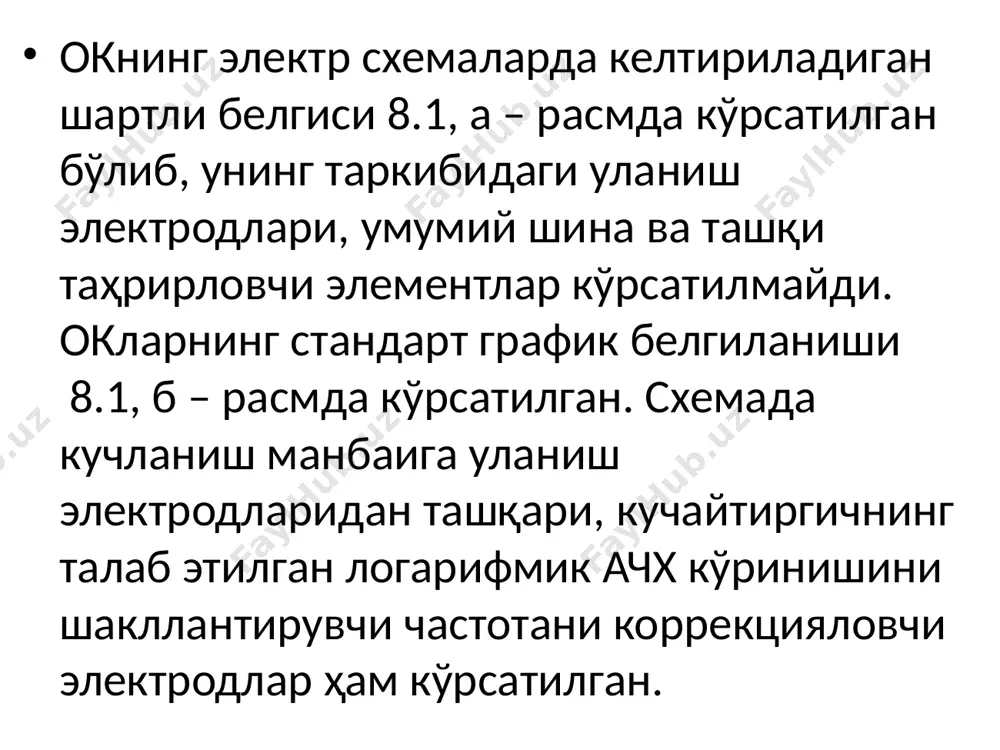

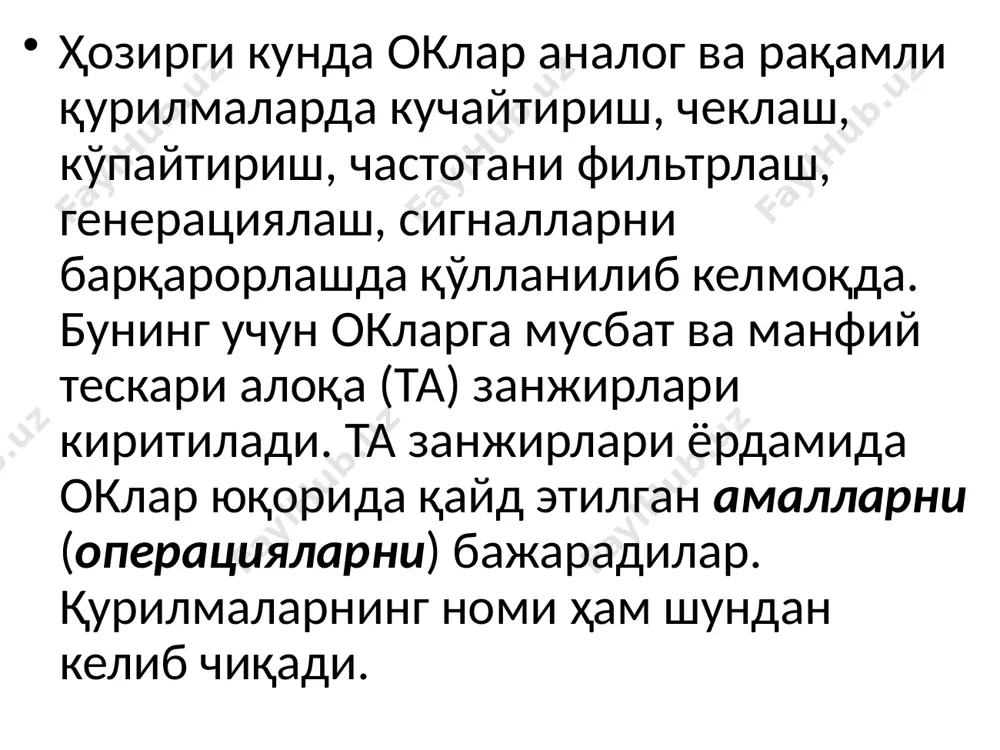

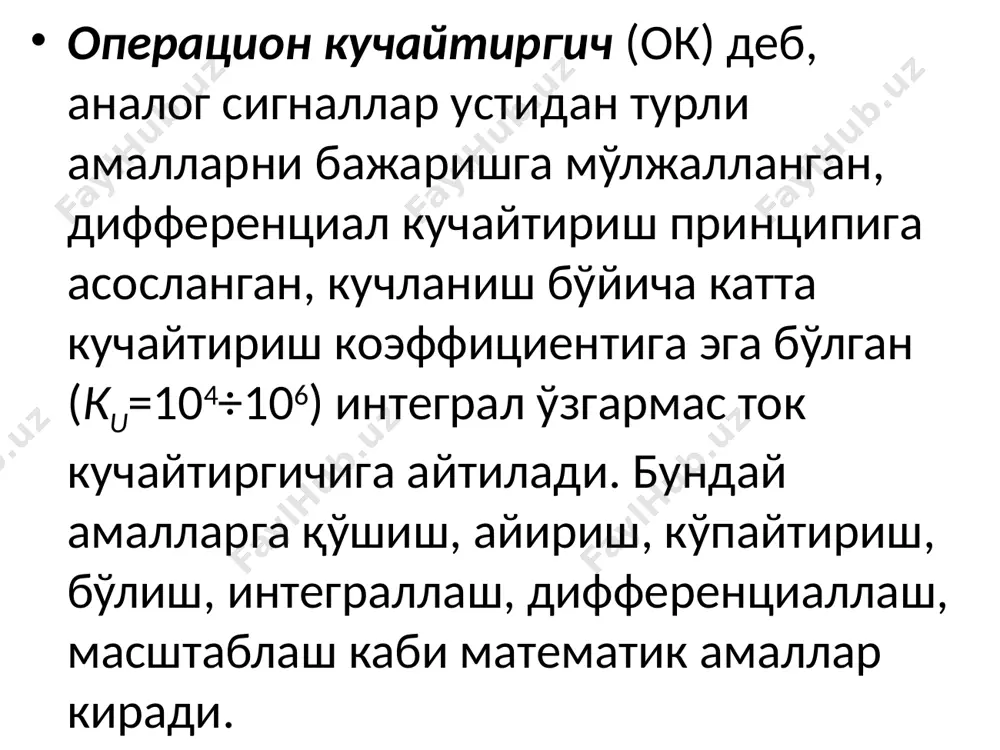

презентация powerpoint операцион кучайтиргичлар. операцион кучайтиргичлар асосидаги аналог сигналлар ўзгартиргичлари операцион кучайтиргич (ок) деб, аналог сигналлар устидан турли амалларни бажаришга мўлжалланган, дифференциал кучайтириш принципига асосланган, кучланиш бўйича катта кучайтириш коэффициентига эга бўлган (кu=104÷106) интеграл ўзгармас ток кучайтиргичига айтилади. бундай амалларга қўшиш, айириш, кўпайтириш, бўлиш, интеграллаш, дифференциаллаш, масштаблаш каби математик амаллар киради. ҳозирги кунда оклар аналог ва рақамли қурилмаларда кучайтириш, чеклаш, кўпайтириш, частотани фильтрлаш, генерациялаш, сигналларни барқарорлашда қўлланилиб келмоқда. бунинг учун окларга мусбат ва манфий тескари алоқа (та) занжирлари киритилади. та занжирлари ёрдамида оклар юқорида қайд этилган амалларни (операцияларни) бажарадилар. қурилмаларнинг номи ҳам шундан келиб чиқади. окнинг электр схемаларда келтириладиган шартли белгиси 8.1, а – расмда кўрсатилган бўлиб, унинг таркибидаги уланиш электродлари, умумий шина ва ташқи таҳрирловчи элементлар кўрсатилмайди. окларнинг стандарт график белгиланиши 8.1, б – расмда кўрсатилган. схемада кучланиш манбаига уланиш электродларидан ташқари, кучайтиргичнинг талаб этилган логарифмик ачх кўринишини шакллантирувчи частотани коррекцияловчи электродлар ҳам кўрсатилган. 1 – расм. окнинг шартли …

2 / 15

яъни инверсланган бўлади. агар сигнал окнинг инверсламайдиган киришга берилса, у ҳолда чиқишдаги сигнал кириш сигнали билан бир хил фазада бўлади. окда икки қутбли (±3 в... ±20 в) кучланиш манбаи қўлланилади. бу манбаларнинг иккинчи қутблари, одатда, кириш ва чиқиш сигналлари учун умумий шина бўлиб ҳисобланади ва кўп ҳолларда окга уланмайди. оклар ўз хусусиятларига кўра идеал кучайтиргичларга яқин. идеал кучайтиргич: чексиз катта кучайтириш коэффициентига; чексиз катта кириш қаршилиги; нолга тенг бўлган чиқиш қаршилигига; инверслайдиган ва инверсламайдиган киришларга, бир хил сигнал берилганда нолга тенг бўлган чиқиш кучланишига, чексиз катта кенг ўтказиш полосасига эга. оклар ривожланишнинг уч босқичидан ўтдилар. биринчи босқичда универсал оклар ишлаб чиқилган. биринчи авлод оклари n – p – n турли транзисторлар асосида уч каскадли тузилма схемаси бўйича қурилган бўлиб, уларда юклама сифатида резисторлар қўлланилган. бундай окларга к140уд1 ва к140уд5 турдаги кучайтиргичлар киради. бу окларнинг асосий камчилиги унча катта бўлмаган кучайтириш коэффициенти (кu = 300÷4000) ва кичик кириш қаршилиги (rкир ≈ …

3 / 15

бундай окларнинг ўзига хослиги шундаки, уларда ток бўйича жуда катта кучайтириш коэффициенти (β = 103 ÷ 104) га эга бўлган транзисторлар қўлланилган. учинчи авлод интеграл окларига к140уд6 турдаги кучайтиргичлар киради. тўртинчи авлод (махсус) окларининг баъзи параметрлари рекорд қийматларга эга. уларга, масалан, кучланиш бўйича жуда катта кучайтириш коэффициенти (кu = 106) га эга бўлган к152уд5 турдаги, чиқиш кучланишининг ортиш тезлиги юқори (75 в/мкс дан катта) бўлган к154уд2 турдаги ва кичик истеъмол токи (0,5 ма дан кам) га эга бўлган к140уд12 турдаги оклар киради. уч каскадли ок принципиал схемаси. image1.png image2.png image3.png image4.png /docprops/thumbnail.jpeg

4 / 15

5 / 15
