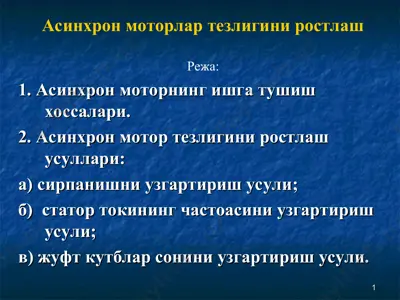

асинхрон моторлар тезлигини ростлаш

PPT 1,2 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1

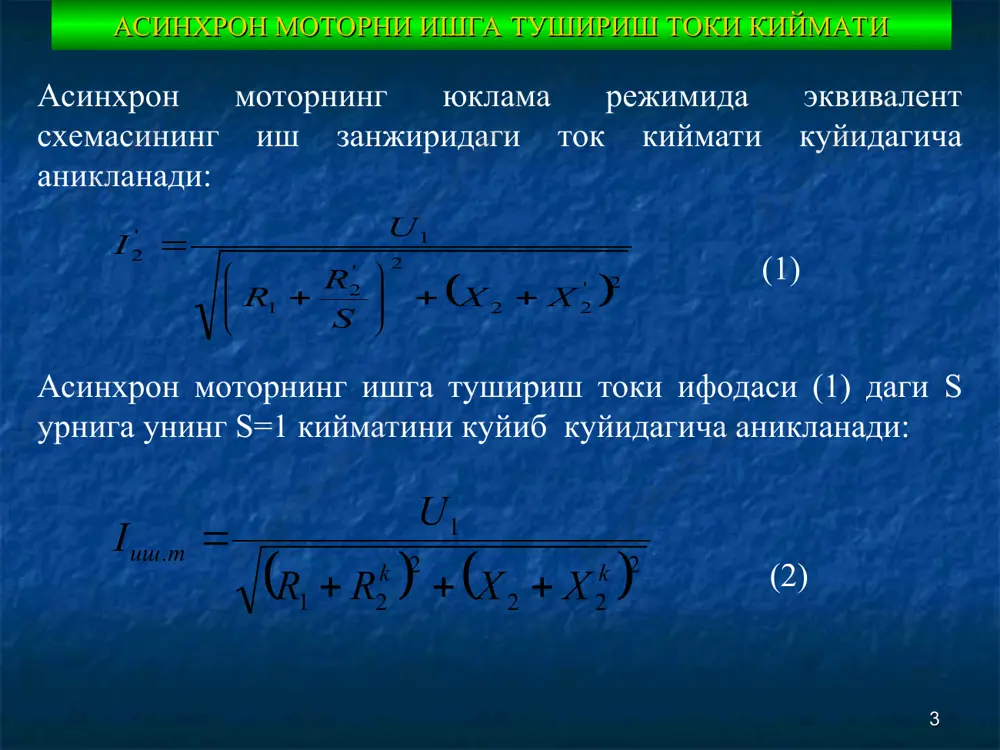

1680852668.ppt ( ) 2 ' 2 2 2 ' 2 1 1 ' 2 x x s r r u i + + ÷ ÷ ø ö ç ç è æ + = ( ) ( ) 2 2 2 2 2 1 1 . k k т иш x x r r u i + + + = ) 1 ( 60 ) 1 ( 1 1 2 s p f s n n - = - = 1 2 1 п п п s - = мин айл p p p f n / 375 , 750 , 1500 , 3000 3000 50 60 60 1 1 = = · = = h j h j × = × = l сos i u i u p н л н ф 3 cos 3 h j h j × = × = uu сos i u i u …
2

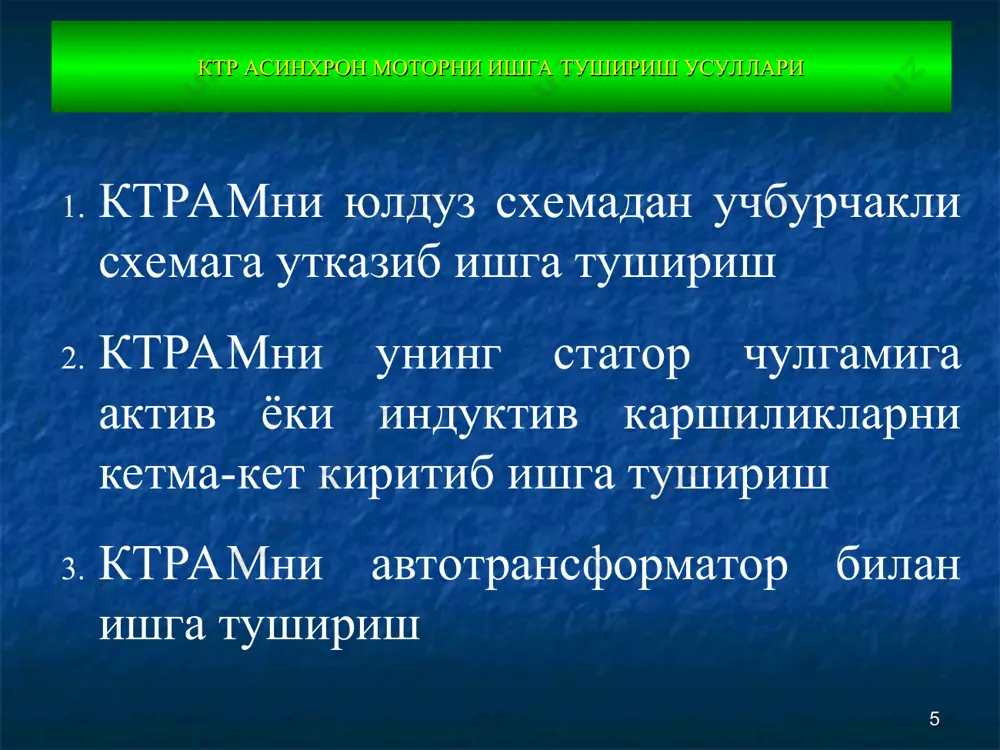

он моторни ишга тушириш усуллари * ктрамни юлдуз схемадан учбурчакли схемага утказиб ишга тушириш * ктрамни унинг статор чулгамига актив ёки индуктив каршиликларни кетма-кет киритиб ишга тушириш * ктрамни автотрансформатор билан ишга тушириш * асинхрон моторнинг айланиш частотаси асинхрон моторнинг тезлигини ростлаш усуллари булган учун унинг частотаси n1 ёки s ни узгартириш билан ростланади. * асинхрон моторнинг тезлигини ростлаш усуллари статордаги магнит майдони частотаси n1 ни узгартириш учун статор чулгамининг жуфт кутблар сони p ни ёки унга бериладиган уч фазали токнинг частотаси f1 ни узгартириш кифоя. шу билан биргаликда асинхрон моторни бошка электр машиналар билан турли хил каскад схемаларида улаб ишлатиш билан хам унинг тезлигини ростлаш мумкин. * сирпаниш s ни узгартириб мотор тезлигини ростлаш айлантириувчи момент ифодасига биноан асинхрон мотор сирпанишини узгартириш учун ротор занжиридаги актив каршилик rk2 ёки статорга бериладиган кучланиш u1ф нинг кийматини узгартириш керак. . * сирпаниш айланувчи магнит майдони ва ротор частоталари айирмасининг синхрон частотага …
3
лар сонини узгартириш билан частотани ростлаш, асосан ктрамда кулланилади. бунинг учун мотор статорига кутблар сони турлича булган бир неча чулгам ёки кутблар сони узгартирилиши мумкин булган махсус чулгам урнатилиши керак. статор чулгами кутблари сонини узгартириш билан частотаси ростланадиган асинхрон моторлар куп частотали моторлар деб аталади. * статор чулгами жуфт кутблар p сонини узгартириб мотор тезлигини ростлаш * статор чулгами жуфт кутблар p сонини узгартириб мотор тезлигини ростлаш расмда хар бир фазаси иккита галтакдан иборат булган чулгамининг уланиш схемаси а-кетма-кетдан б-параллелга утказиб жуфт кутблар сонини узгартириш курсатилган. бунда фаза галтаклари кетма-кетдан параллел улашга утказилса, жуфт кутблар сони p=2 дан p=1 га камаяди. демак, мотор хам бир-биридан икки мартага фарк килувчи икки хил частотага эга булади. агар мотор статорига жуфт кутблар сони p=8 ва p=4 хамда p=2 ва p=1 ларга узгартирилувчи иккита чулгам урнатилса, ухолда асинхрон мотор турт хил, яъни * статор чулгами жуфт кутблар p сонини узгартириб мотор тезлигини ростлаш булган …
4
тула фойдаланиш учун уни турли частоталарда узгармас кувват талаб киладиган механизмларда кулланилиши лозим. агар фаза галтаклари паст тезликда кетма-кет юлдуз, юкори тезликда эса иккиланган юлдуз схемасида уланса, у холда частота узгариши билан айлантирувчи момент узгармай колади. * статорга бериладиган ток частотасини f узгартириб мотор тезлигини ростлаш асинхрон мотор частотасини кенг диапозонда силлик ва тежамли ростлаш учун унинг статор чулгамига бериладиган уч фазали ток частотасини берилган конун билан узгартириш кифоя. ток частотасини узгартириш билан айланиш частотаси ростлашда асинхрон моторнинг cosφ, η ва λ=ммах/мн каби параметрларининг номинал кийматида колиши учун куйидаги богланишга риоя килиш керак, яъни * статорга бериладиган ток частотасини f узгартириб мотор тезлигини ростлаш бунда uн ва mсн –номинал частота fн га тегишли номинал кучланиш ва каршилик моменти; u ва m – частотанинг номиналга нисбатан узгарган киймати f га тегишли кучланиш ва каршилик моменти * статорга бериладиган ток частотасини f узгартириб мотор тезлигини ростлаш агар частота узгариши билан мс=мсн=const булса, …
5
механик характеристикалари курсатилган. асинхрон моторга электр тармогидаги ток частотасининг кучланишини узгартириб бериш билан унинг частотасини ростлаш учун турли типдаги частота узгартиргичлардан фойдаланилади. * эътиборингиз учун рахмат!
