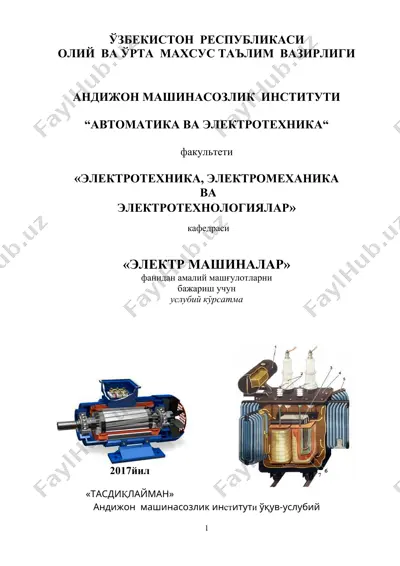

ўзбекистон республикаси ўзбекистон республикаси олий ва ўрта махсус таълим вазирлиги андижон машинасозлик институти “автоматика ва электротехника“ факультети «электротехника, электромеханика ва электротехнологиялар» кафедраси «электр машиналар» фанидан амалий машғулотларни бажариш учун услубий кўрсатма 2017йил «тасдиқлайман» андижон машинасозлик институти ўқув-услубий кенгашида кўриб чиқилган ва маъқулланган кенгаш раиси____________қ.эрматов «__» ______ 2017 й. «мақулланган» «автоматика ва электротехника» факультети кенгашида муҳокама қилинган ва маъқулланган кенгаш раиси________ т.турғунов «__» ______ 2017 й. «тавсия этилган» “электротехника, электромеханика ва электротехнологиялар” кафедраси мажлисида муҳокама қилинган ва тавсия этилган кафедра мудири _______ с.абдурахмонов (кафедра мажлисининг __- сонли баённомаси «___» ________2016й) тақризчилар: 1. андижон қхи доценти , т.ф.н. о.и. исмоилов 2. андми «эээ» кафедраси ката укитувчиси, м.абдуллаев тузувчилар: 1.з.режабов, «эээ» кафедраси катта ўқитувчиси кириш «электр машиналари» фани бўйича тузилган ушбу услубий кўрсатма дтс талаблари асосида тузилган. республикамизда иқтисодий ислоҳатларни янада чуқурлаштириш ҳамда бозор муносабатларининг ривожланишида малакали мутахассисларни тайёрлашга зарурият катта. шунинг учун, ушбу фанни ўқитишдан мақсад - электр машина ва трансформаторларининг параметрлари …

2 / 56

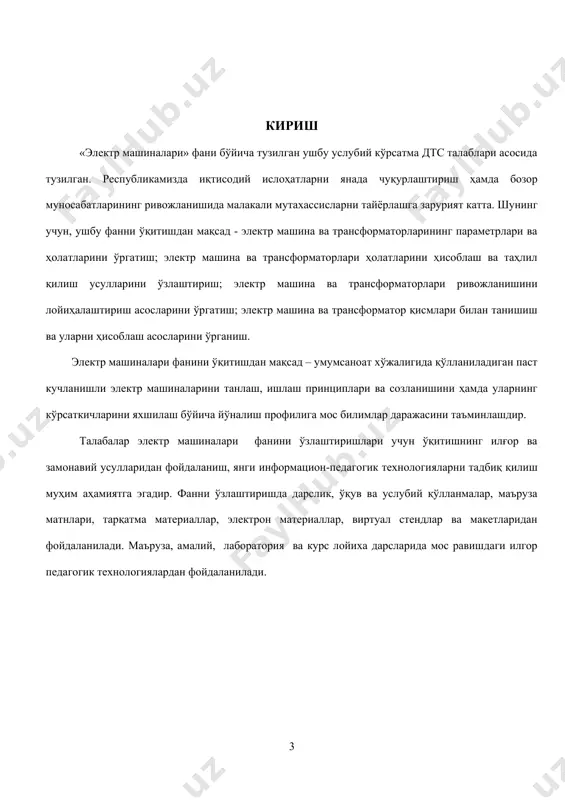

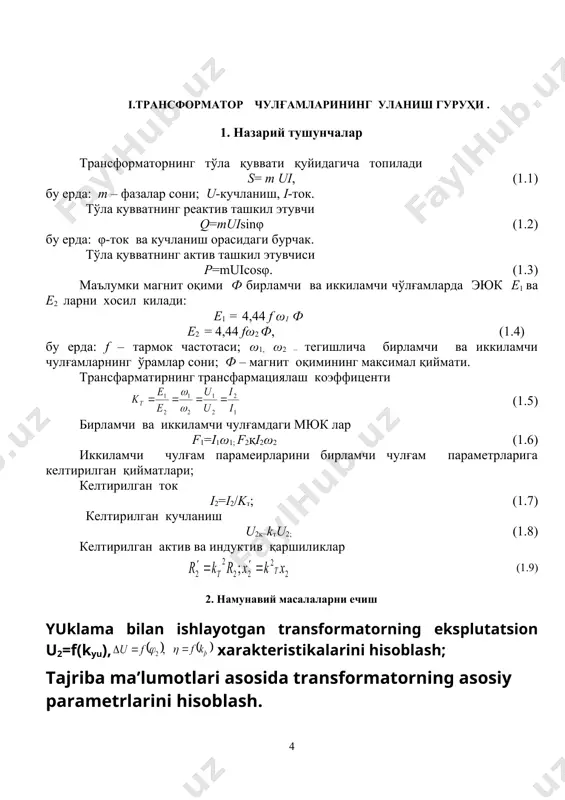

ва замонавий усулларидан фойдаланиш, янги информацион-педагогик технологияларни тадбиқ қилиш муҳим аҳамиятга эгадир. фанни ўзлаштиришда дарслик, ўқув ва услубий қўлланмалар, маъруза матнлари, тарқатма материаллар, электрон материаллар, виртуал стендлар ва макетларидан фойдаланилади. маъруза, амалий, лаборатория ва курс лойиха дарсларида мос равишдаги илгор педагогик технологиялардан фойдаланилади. i.трансформатор чулғамларининг уланиш гуруҳи . 1. назарий тушунчалар трансформаторнинг тўла қуввати қуйидагича топилади s= m ui, (1.1) бу ерда: m – фазалар сони; u-кучланиш, i-ток. тўла кувватнинг реактив ташкил этувчи q=muisinφ (1.2) бу ерда: φ-ток ва кучланиш орасидаги бурчак. тўла қувватнинг актив ташкил этувчиси р=muiсosφ. (1.3) маълумки магнит оқими ф бирламчи ва иккиламчи чўлғамларда эюк е1 ва е2 ларни хосил килади: е1 = 4,44 f ω1 ф е2 = 4,44 fω2 ф, (1.4) бу ерда: f – тармок частотаси; ω1, ω2 – тегишлича бирламчи ва иккиламчи чулғамларнинг ўрамлар сони; ф – магнит оқимининг максимал қиймати. трансфарматирнинг трансфармациялаш коэффиценти (1.5) бирламчи ва иккиламчи чулғамдаги мюк лар f1=i1ω1; f2қi2ω2 …

3 / 56

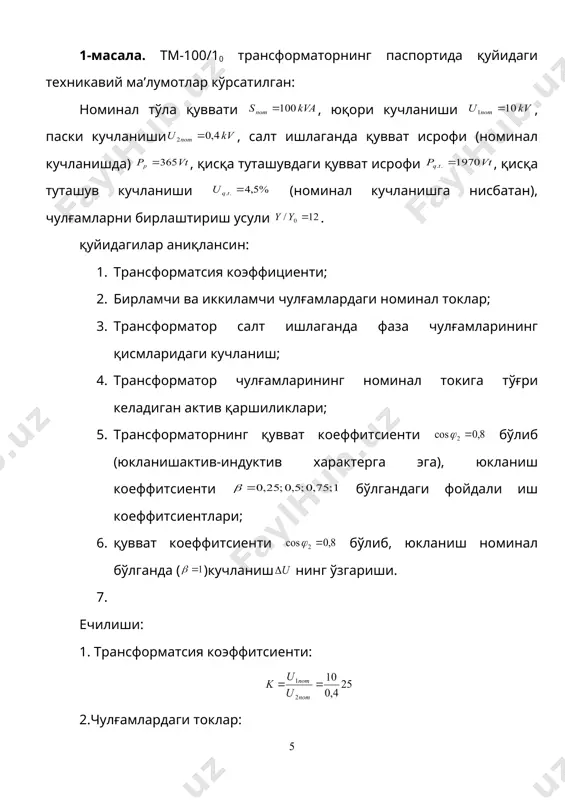

лаганда фаза чулғамларининг қисмларидаги кучланиш; 4. трансформатор чулғамларининг номинал токига тўғри келадиган актив қаршиликлари; 5. трансформаторнинг қувват коеффитсиенти бўлиб (юкланишактив-индуктив характерга эга), юкланиш коеффитсиенти бўлгандаги фойдали иш коеффитсиентлари; 6. қувват коеффитсиенти бўлиб, юкланиш номинал бўлганда ( )кучланиш нинг ўзгариши. ечилиши: 1. трансформатсия коэффитсиенти: 2.чулғамлардаги токлар: 3. трансформатор салт ишлаганда фаза чулғамларининг қисмларидаги кучланиш: 4.чулғамларнинг актив қаршиликлари. трансформаторнинг қисқа туташув пайтидаги қувват исрофи иккала чулғамларнинг қувват исрофлари йиғиндисига тенг: қисқа туташув тажрибаси вақтида чулғамлардан номинал ток оқиб ўтади. шунинг учун у холда бирламчи чулғам учун , бундан демак, иккиламчи чулғам учун эса , бундан демак, чулғамларнинг электр қаршилиги температурага боғлиқ бўлиб, трансформатор салт ишлашдан номинал юкланишга ўтганда ўзгаради. 5. трансформаторнинг юқорида кўрсатилган қувват коэффициенти ва юкланиш коэффициентларига мос фойдали иш коэффициентлари қуийдагича аниқланади: одатда, трансфороматор чулғамларидаги қувват исрофи билан пўлат ўзакдаги қувват исрофи тенглашгандаги юкланиш коеффитсиентида трансформаторнинг фойдали иш коеффитсиенти максимал бўлади: у щолда изланаётган оптимал юкланиш коеффитсиенти: 6. юкланиш номинал …

4 / 56

т ва қисқа туташув кучланишининг фоиздаги қиймати топилсин. ечиш пўлатдаги исроф чўлғамдаги қувват исрофи қувват коэффициентлари номинал токдаги қисқа туташув кучланиши бу ерда: u1=5000 в (1 – масалага қаранг). иккинчи масала 2- масалада келтирилган трансформаторнинг паст кучланиш чўлғами тўла қаршилик zюк=1,2+j1,5 ом юклама билан юкланган. а) трансформаторнинг фик ўша юклама учун аниқлансин. б) қаршилик rюк=1,2 ом трансформаторни номинал ток билан юклаган вақтдаги индуктив қаршилик хюк1min ва қувват коэффициенти соs(мах топилсин. в) б) пунктдаги асосан фик (, аниқлансин. г) иккала юклама учун трансформаторнинг иккиламчи чўлғамидаги кучланиш топилсин. ечиш а) берилган юклама учун трансформаторнинг токи: истеoмол қилинаётган ва чўлғамлардаги қувват исрофи embed equation.3 бу ерда: рr.н=2956в, i2н=250а (1 ва 2 – масалаларга қаралсин). берилган юкламадаги фик б) юкламанинг минимум реактив қаршилиги , бундан , бундан номинал токдаги қувват коэффициенти в) номинал токдаги фик бу ерда: г) иккиламчи чўлғамдаги кучланишни хисоблашда уловчи шохобчаларни хисобга олмаймиз u2=u1–iюк(rсоs(+хsin(). электр занжирининг қисқа туташув режимидаги тўла қаршилиги …

5 / 56

ари соs(2=1; 0,8 ва 0,6 учун актив индуктив юкламада максимал фик лари (мах1,0; (мах0,8; (мах0,6; г) қисқа туташув қувват коэффициенти соs(кг, актив r ва индуктив х қаршиликлар; д) қисқа туташув режимида 75% номинал ток билан юкланган вақтдаги сиғим характерига эга бўлган тўла қаршилик zюк ва унинг силжиш бурчаги (юк лар аниқлансин. ечиш а) магнит ўтказгичнинг массасини хисоблаш мумкин, агарда пўлатдаги тўла ва солиштирма исрофлар аниқ бўлса. берилган индукцияда солиштирма исроф пўлатдаги тўла исроф рн=0,036*sн=0,036*16000=576 вт, б) стерженнинг кўндаланг кесим юзасини хисоблаш учун, магнит оқимини битта ўрамдаги кучланиш орқали топиш мумкин: в) трансформаторнинг актив қаршилигини номинал электр исрофлари орқали топиш мумкин: рnқрrқi2r, бундан embed equation.3 г) қисқа туташув режимидаги электр занжирининг тўла қаршилиги соs(ктқr/zқ0,4334/0,7672қ0,632 ом. д) иккиламчи чўлғамдаги кучланиш u2=u1–i1(rсоs(юк+хsin(юк). u2=u1 шартнинг бажарилиши учун i1(rсоs(юк+хsin(юк)=0, бундан rсоs(юк+хsin(юк; (юк=arctg0,6857=34,35(. тўла юклама қаршилик модули rюк=zюксоs(юк=1,01*0,8258=0,834ом хюк=zюкsin(юк=1,01*0,5642=0,5698ом zюк=rюк–jxюк=0,834–j0,5698ом. туртинчи масала уланиш схемаси ва гурухи (/y-11 бўлган уч фазали трансформаторнинг номинал қуввати sн=40 квт, номинал …
