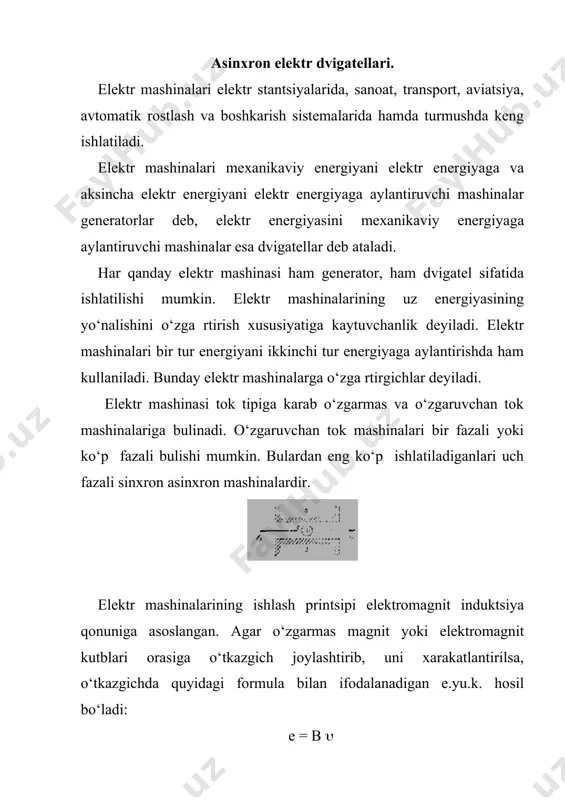

1403782219_47129.doc ) 1 ( 60 1 s p f - ) ( [ ] 2 2 2 1 2 2 1 6 , 28 k o x r r r u n + + × o‘zgaruvchan tok elektr mashinalari o‘zgaruvchan tok elektr mashinalari reja: 1. asinxron elektr dvigatellari 2. asinxron dvigatelning ishlash printsipi 3. asinxron dvigatelning xarakteristkalari 4. o‘zgarmas tok mashinalarining tuzilishi va ishlash printsipi 5. o‘zgarmas tok generatorining elektromagnitaviy momenti asinxron elektr dvigatellari. elektr mashinalari elektr stantsiyalarida, sanoat, transport, aviatsiya, avtomatik rostlash va boshkarish sistemalarida hamda turmushda keng ishlatiladi. elektr mashinalari mexanikaviy energiyani elektr energiyaga va aksincha elektr energiyani elektr energiyaga aylantiruvchi mashinalar generatorlar deb, elektr energiyasini mexanikaviy energiyaga aylantiruvchi mashinalar esa dvigatellar deb ataladi. har qanday elektr mashinasi ham generator, ham dvigatel sifatida ishlatilishi mumkin. elektr mashinalarining uz energiyasining yo‘nalishini o‘zga rtirish xususiyatiga kaytuvchanlik deyiladi. elektr mashinalari bir tur energiyani ikkinchi tur energiyaga aylantirishda ham kullaniladi. bunday elektr …

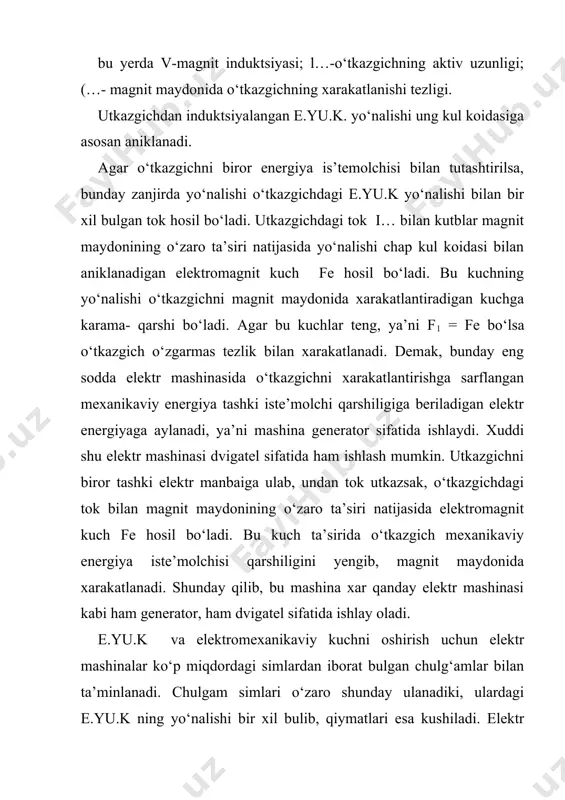

hi o‘tkazgichdagi e.yu.k yo‘nalishi bilan bir xil bulgan tok hosil bo‘ladi. utkazgichdagi tok i… bilan kutblar magnit maydonining o‘zaro ta’siri natijasida yo‘nalishi chap kul koidasi bilan aniklanadigan elektromagnit kuch fe hosil bo‘ladi. bu kuchning yo‘nalishi o‘tkazgichni magnit maydonida xarakatlantiradigan kuchga karama- qarshi bo‘ladi. agar bu kuchlar teng, ya’ni f1 = fe bo‘lsa o‘tkazgich o‘zgarmas tezlik bilan xarakatlanadi. demak, bunday eng sodda elektr mashinasida o‘tkazgichni xarakatlantirishga sarflangan mexanikaviy energiya tashki iste’molchi qarshiligiga beriladigan elektr energiyaga aylanadi, ya’ni mashina generator sifatida ishlaydi. xuddi shu elektr mashinasi dvigatel sifatida ham ishlash mumkin. utkazgichni biror tashki elektr manbaiga ulab, undan tok utkazsak, o‘tkazgichdagi tok bilan magnit maydonining o‘zaro ta’siri natijasida elektromagnit kuch fe hosil bo‘ladi. bu kuch ta’sirida o‘tkazgich mexanikaviy energiya iste’molchisi qarshiligini yengib, magnit maydonida xarakatlanadi. shunday qilib, bu mashina xar qanday elektr mashinasi kabi ham generator, ham dvigatel sifatida ishlay oladi. e.yu.k va elektromexanikaviy kuchni oshirish uchun elektr mashinalar ko‘p miqdordagi simlardan …

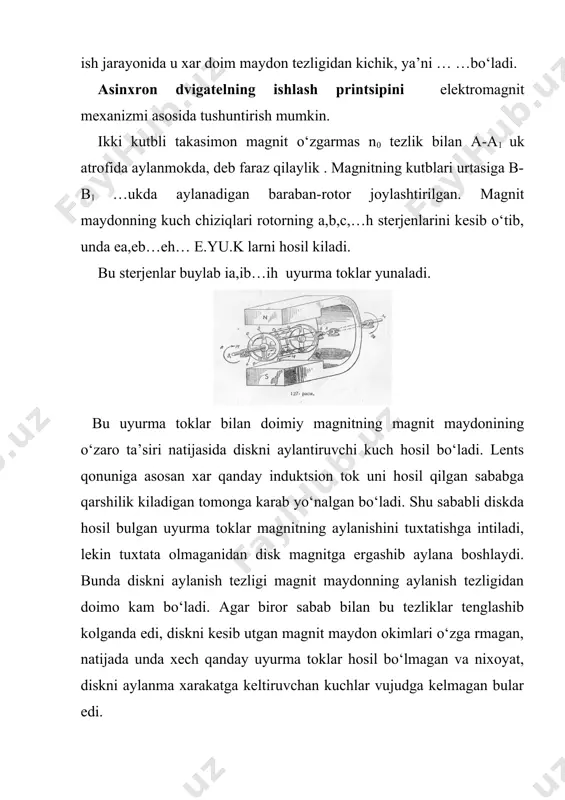

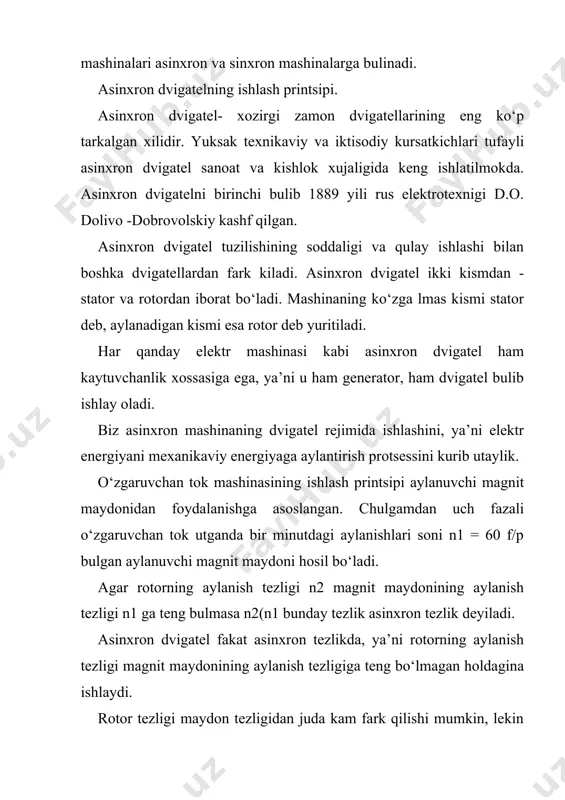

lanadigan kismi esa rotor deb yuritiladi. har qanday elektr mashinasi kabi asinxron dvigatel ham kaytuvchanlik xossasiga ega, ya’ni u ham generator, ham dvigatel bulib ishlay oladi. biz asinxron mashinaning dvigatel rejimida ishlashini, ya’ni elektr energiyani mexanikaviy energiyaga aylantirish protsessini kurib utaylik. o‘zgaruvchan tok mashinasining ishlash printsipi aylanuvchi magnit maydonidan foydalanishga asoslangan. chulgamdan uch fazali o‘zgaruvchan tok utganda bir minutdagi aylanishlari soni n1 = 60 f/p bulgan aylanuvchi magnit maydoni hosil bo‘ladi. agar rotorning aylanish tezligi n2 magnit maydonining aylanish tezligi n1 ga teng bulmasa n2(n1 bunday tezlik asinxron tezlik deyiladi. asinxron dvigatel fakat asinxron tezlikda, ya’ni rotorning aylanish tezligi magnit maydonining aylanish tezligiga teng bo‘lmagan holdagina ishlaydi. rotor tezligi maydon tezligidan juda kam fark qilishi mumkin, lekin ish jarayonida u xar doim maydon tezligidan kichik, ya’ni … …bo‘ladi. asinxron dvigatelning ishlash printsipini elektromagnit mexanizmi asosida tushuntirish mumkin. ikki kutbli takasimon magnit o‘zgarmas n0 tezlik bilan a-a1 uk atrofida aylanmokda, deb …

a edi, diskni kesib utgan magnit maydon okimlari o‘zga rmagan, natijada unda xech qanday uyurma toklar hosil bo‘lmagan va nixoyat, diskni aylanma xarakatga keltiruvchan kuchlar vujudga kelmagan bular edi. asinxron dvigatellarda aylanuvchi doimiy magnit urniga aylanuvchi magnit maydoni olinadi: bu maydon statorning uch fazali chulg‘amidan uch fazali o‘zgaruvchan tok utganda hosil bo‘ladi. statorning aylanuvchan magnit maydoni rotor chulg‘ami simlarini kesib o‘tib, ularda e.yu.k induktsiyalaydi. agar rotor chulg‘ami uchlari biror qarshilik orqali yoki o‘zaro kiska tutashtirilsa, bu induktsion e.yu.k. rotor chulg‘amida tok hosil kiladi. rotor chulg‘amida tok hosil kiladi. rotor chulg‘amidagi tok bilan stator chulg‘amining aylanuvchi magnit maydonining o‘zaro ta’siri natijasida hosil bulgan aylantiruvchi moment rotorni aylanish xarakatga keltiradi. rotorning aylanish tezligi doimo stator magnit maydonining aylanish tezligidan kichik bo‘ladi. agar biror paytda rotorning aylanishlari soni statorning aylanishlari soniga teng bulib koladi, deb faraz kilinsa, bu paytda rotor chulg‘amining simlarini stator maydonining magnit chiziqlari kesmaydigan bulib koladi va rotorda tok bulmaydi. …

ldiragi) deb atalgan chulg‘amni hosil kiladi. rotorida bunday chulg‘am bulgan asinxron dvigatel kiska tutashtirilgan rotorli dvigatel deb yuritiladi. asinxron dvigatellardan birining tarmokka ulanishi quyidagi rasmda ko‘rsatilgan. uch fazali asinxron elektr dvigatelning stator chulg‘ami sodda holda bir-biriga nisbatan 1200 burchakka siljitilgan uchta g‘altak dan tuzilgan. bu g‘altak lar yulduz yoki uchburchak shaklida ulanadi va uch fazali tok tarmogiga kushiladi. uch fazali tok stator chulg‘amlaridan uta turib, dvigatelning magnit maydonida aylanuvchi magnit oqimini vjudga keltiradi. asinxron dvigatelning aylantiruvchi momenti. asinxron dvigatelning aylantiruvchi momenti statorning aylanuvchi magnit maydoni bilan rotor chulg‘ami simlardagi toklarning o‘zaro ta’siri natijasida hosil bo‘ladi. shuning uchun aylantiruvchi moment statorning magnit oqimi фм ga ham, rotor chulg‘amidagi i2 ga ham boglik. lekin aylantiruvchi momentni dvigatelning tarmokdan olgan aktiv quvvatigina hosil kiladi. shuning uchun aylantiruvchi moment rotor chulg‘amidagi tok i ning hammasiga emas, balki uning aktiv tashkil etuvchisi i2 cos(2 ga boglik bo‘ladi, bu yerda (2 - rotor chulg‘amida e.yu.k. bilan …
