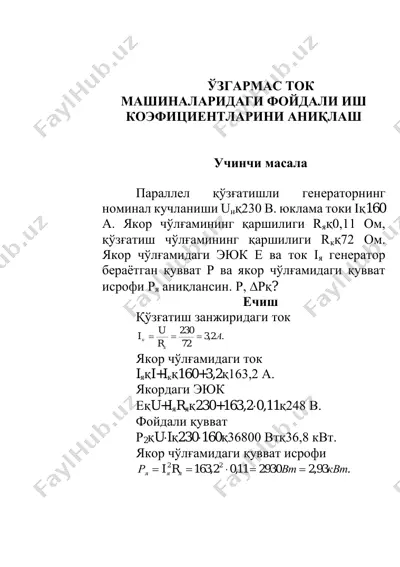

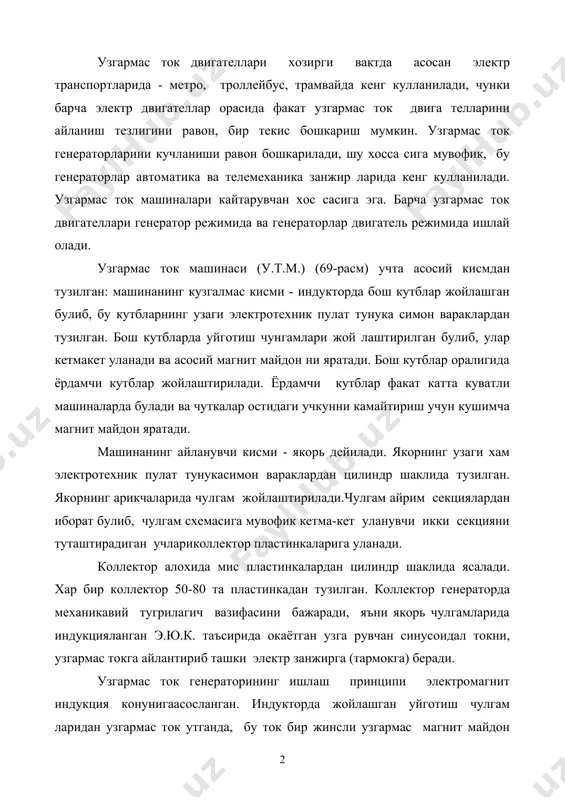

1403964072_49768.doc 60 2 n pr v = r в ф = a pw c × = 60 я я я я г r i еi i и 2 - = w 2 р m э = я я э фi с фi cn m 1 = = w w сn с = 1 сф r i и n я я - = я r сnф и i - = 100 1 2 p p = h узбекистон республикаси олий ва урта махсус таълим вазирлиги узгармас ток машиналари хакида тушунча. режа. 1.узгармас ток машиналарининг ишлаши. 2.узгармас ток машиналарининг тузилиши. 3.узгармас ток машиналарининг эюк. 4.узгармас ток двигателлари. 5.узгармас ток генераторида. 6.махсус узгармас ток машиналарининг. узгармас ток двигателлари хозирги вактда асосан электр транспортларида - метро, троллейбус, трамвайда кенг кулланилади, чунки барча электр двигателлар орасида факат узгармас ток двига телларини айланиш тезлигини равон, бир текис бошкариш мумкин. узгармас ток генераторларини кучланиши равон бошкарилади, шу …

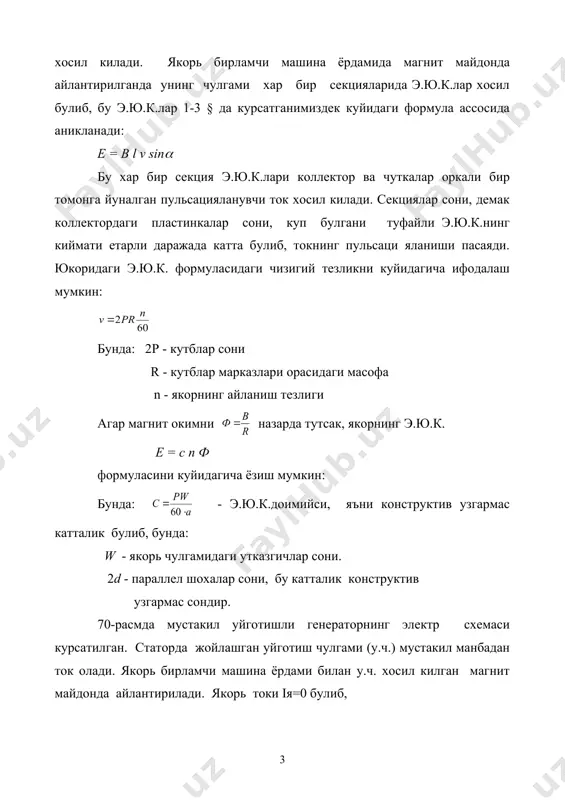

дан тузилган. коллектор генераторда механикавий тугрилагич вазифасини бажаради, яъни якорь чулгамларида индукцияланган э.ю.к. таъсирида окаётган узга рувчан синусоидал токни, узгармас токга айлантириб ташки электр занжирга (тармокга) беради. узгармас ток генераторининг ишлаш принципи электромагнит индукция конунигаасосланган. индукторда жойлашган уйготиш чулгам ларидан узгармас ток утганда, бу ток бир жинсли узгармас магнит майдон хосил килади. якорь бирламчи машина ёрдамида магнит майдонда айлантирилганда унинг чулгами хар бир секцияларида э.ю.к.лар хосил булиб, бу э.ю.к.лар 1-3 § да курсатганимиздек куйидаги формула ассосида аникланади: e = b l v sin( бу хар бир секция э.ю.к.лари коллектор ва чуткалар оркали бир томонга йуналган пульсацияланувчи ток хосил килади. секциялар сони, демак коллектордаги пластинкалар сони, куп булгани туфайли э.ю.к.нинг киймати етарли даражада катта булиб, токнинг пульсаци яланиши пасаяди. юкоридаги э.ю.к. формуласидаги чизигий тезликни куйидагича ифодалаш мумкин: бунда: 2p - кутблар сони r - кутблар марказлари орасидаги масофа n - якорнинг айланиш тезлиги агар магнит окимни назарда тутсак, якорнинг э.ю.к. e …

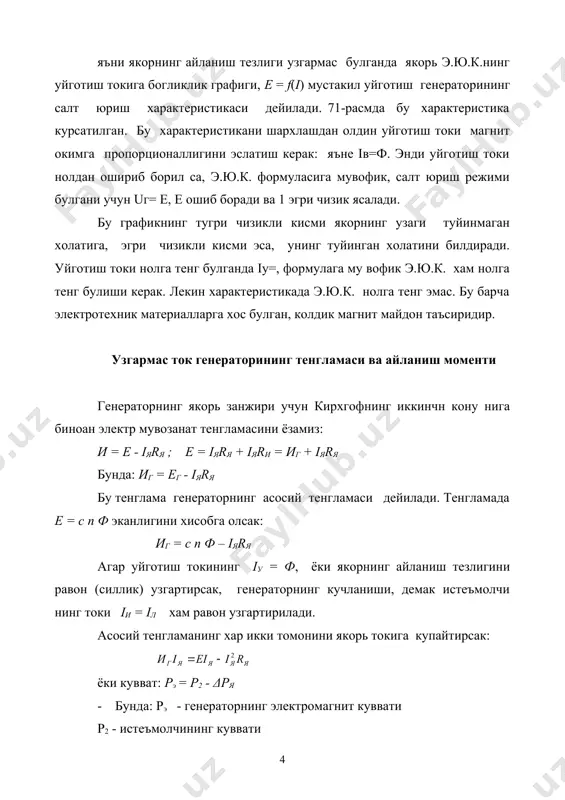

э.ю.к. формуласига мувофик, салт юриш режими булгани учун uг= е, е ошиб боради ва 1 эгри чизик ясалади. бу графикнинг тугри чизикли кисми якорнинг узаги туйинмаган холатига, эгри чизикли кисми эса, унинг туйинган холатини билдиради. уйготиш токи нолга тенг булганда iу=, формулага му вофик э.ю.к. хам нолга тенг булиши керак. лекин характеристикада э.ю.к. нолга тенг эмас. бу барча электротехник материалларга хос булган, колдик магнит майдон таъсиридир. узгармас ток генераторининг тенгламаси ва айланиш моменти генераторнинг якорь занжири учун кирхгофнинг иккинчн кону нига биноан электр мувозанат тенгламасини ёзамиз: и = е - iяrя ; е = iяrя + iяrи = иг + iяrя бунда: иг = ег - iяrя бу тенглама генераторнинг асосий тенгламаси дейилади. тенгламада е = с n ф эканлигини хисобга олсак: иг = c n ф – iяrя агар уйготиш токининг iу = ф, ёки якорнинг айланиш тезлигини равон (силлик) узгартирсак, генераторнинг кучланиши, демак истеъмолчи нинг токи iи = …

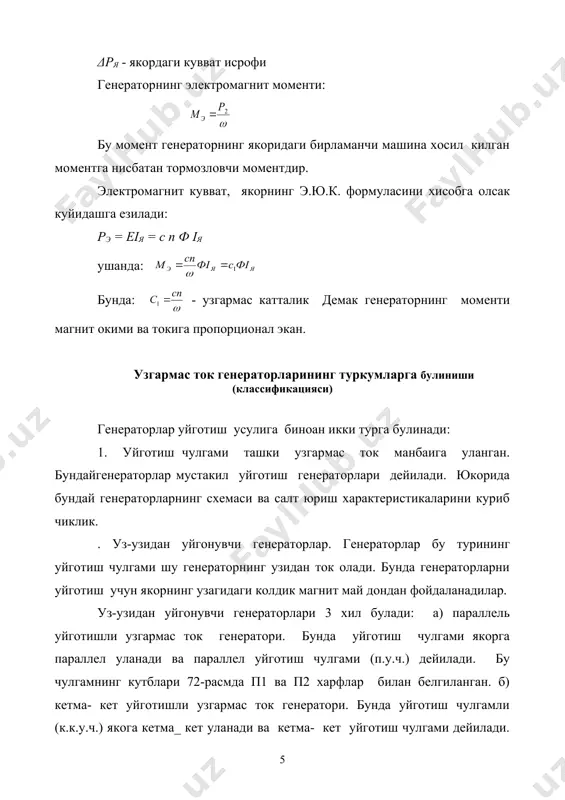

учун якорнинг узагидаги колдик магнит май дондан фойдаланадилар. уз-узидан уйгонувчи генераторлари 3 хил булади: а) параллель уйготишли узгармас ток генератори. бунда уйготиш чулгами якорга параллел уланади ва параллел уйготиш чулгами (п.у.ч.) дейилади. бу чулгамнинг кутблари 72-расмда п1 ва п2 харфлар билан белгиланган. б) кетма- кет уйготишли узгармас ток генератори. бунда уйготиш чулгамли (к.к.у.ч.) якога кетма_ кет уланади ва кетма- кет уйготиш чулгами дейилади. бу чулгам (73 - расм) да к1 ва к2 харфлар билан белгиланади. в) аралаш уйгнотишли узгармас ток генератори.бунда генераторнинг иккита уйготиш чулгами булиб, бири якорга параллел уланади, (74- расм). бу чулгамлар мос равишда параллел ва кетма -кет уланган уйготиш чулгами дейилади. уз- узидан уйгонувчи генераторларида, якор номинал айланиш тезлик билан колдик магнит окимини кесиб утганда, якордаги кичик кийматли э.ю.к. куч хосил булади . бу э.ю.к. таъсирида уйготиш чулгамида ток хосил булади ва магнит окими купаяди.шундай килиб,уйготиш токи номинал кийматгача усиб боради.генератор уз-узидан уйготиши учун учта шарт бажарилиши …

имига утади,яъни машинани якордаги айланиш моменти тормозловчи эмас, балки узи электромагнит момент хосил килиб, ташки машинини айлантира бошлайди. бу айланиш моменти якорнинг токли утказгичлари ва уйготиш чулгами хосил килган магнит майдоннинг узаро таъсири натижасида хосил булади. бунда узгармас ток двигателини электр мувозанат тенгламаси куйидагича ёзилади: и = е + iяrя тенгламада е = с n ф эканлигини хисобга олсак бунда: агар магнит окими уйготиш токига пропорционаллигини назарда тутсак, бу формуладан якорнинг айланиш тезлигини уйготиш токини узгартириш йули билан равон, бир текис, бошкариш имконияти куриниб турибди. асосий ткнглама якорь токига нисбатан ечилса,куйидаги ифода хосил булади: двигателни юргизиш пайтида якорнинг айланиш тезлиги n = 0 булади, демак якорнинг кучланишига карши йуналган э.ю.к e = c n ф хам нолга тенг булади. якорь чулгамининг каршилиги жуда кичик rя < 1 ом булгани туфайли, двигатель номинал кучланишли электр тармогига уланганда, якорнинг токи номинал токдан (10-20) маротиба катта булади. катта ток утиши натижасида якорнинг чулгами …
