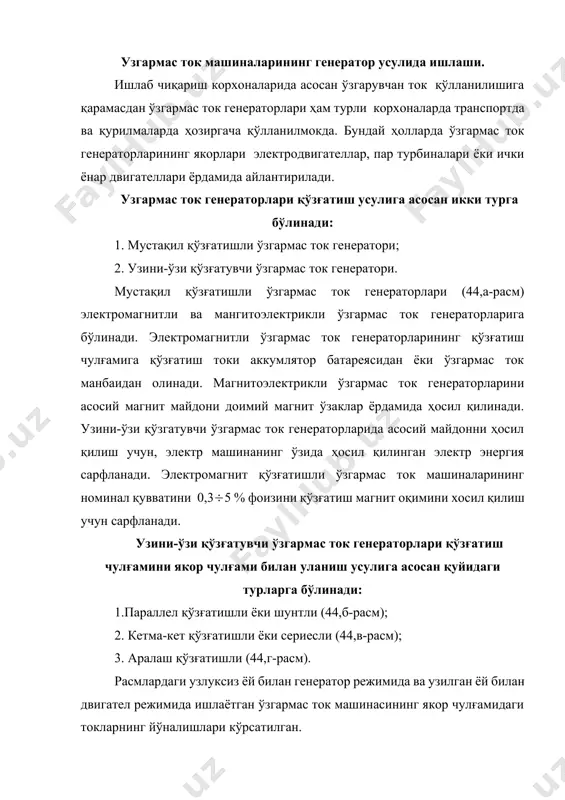

1543677319_73004.docx w эм p dt d j w const n = » - - = a a a a r i e u 100 0 % × - = d н н u u u u 100 0 % × - = d н н u u u u i к i iк i узгармас ток машиналарини генераторларининг классификацияси режа: 1. узгармас ток машиналарининг генератор усулида ишлаши. 2. узгармас ток генераторларининг момент тенгламалари. 3. узгармас ток генераторларининг кучланиш тенгламалари. 4. узгармас ток генераторининг тавсифлари ва уларни параллел ишга улаш узгармас ток машиналарининг генератор усулида ишлаши. ишлаб чиқариш корхоналарида асосан ўзгарувчан ток қўлланилишига қарамасдан ўзгармас ток генераторлари ҳам турли корхоналарда транспортда ва қурилмаларда ҳозиргача қўлланилмокда. бундай ҳолларда ўзгармас ток генераторларининг якорлари электродвигателлар, пар турбиналари ёки ички ёнар двигателлари ёрдамида айлантирилади. узгармас ток генераторлари қўзғатиш усулига асосан икки турга бўлинади: 1. мустақил қўзғатишли ўзгармас ток генератори; 2. узини-ўзи қўзғатувчи ўзгармас ток генератори. …

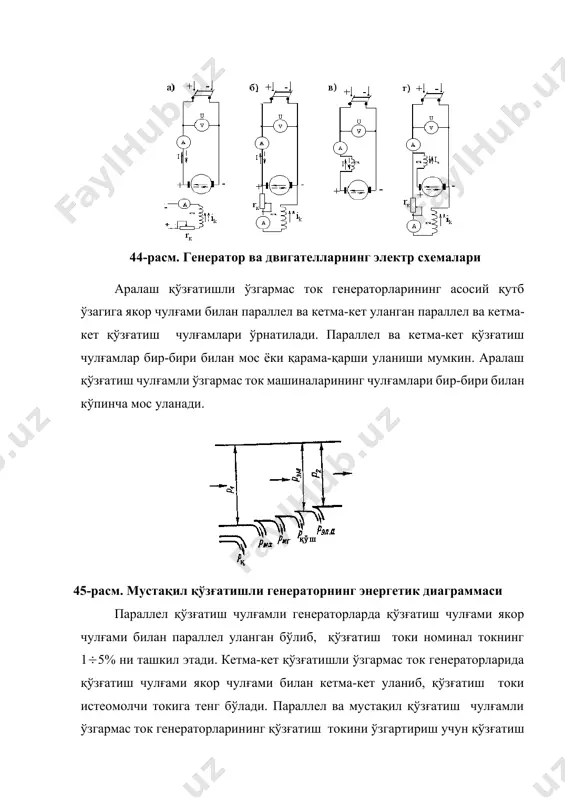

лан двигател режимида ишлаётган ўзгармас ток машинасининг якор чулғамидаги токларнинг йўналишлари кўрсатилган. 44-расм. генератор ва двигателларнинг электр схемалари а) мустақил б) параллел в) кетма-кет г) аралаш қўзғатиш чулғамли аралаш қўзғатишли ўзгармас ток генераторларининг асосий қутб ўзагига якор чулғами билан параллел ва кетма-кет уланган параллел ва кетма-кет қўзғатиш чулғамлари ўрнатилади. параллел ва кетма-кет қўзғатиш чулғамлар бир-бири билан мос ёки қарама-қарши уланиши мумкин. аралаш қўзғатиш чулғамли ўзгармас ток машиналарининг чулғамлари бир-бири билан кўпинча мос уланади. 45-расм. мустақил қўзғатишли генераторнинг энергетик диаграммаси параллел қўзғатиш чулғамли генераторларда қўзғатиш чулғами якор чулғами билан параллел уланган бўлиб, қўзғатиш токи номинал токнинг 15% ни ташкил этади. кетма-кет қўзғатишли ўзгармас ток генераторларида қўзғатиш чулғами якор чулғами билан кетма-кет уланиб, қўзғатиш токи истеoмолчи токига тенг бўлади. параллел ва мустақил қўзғатиш чулғамли ўзгармас ток генераторларининг қўзғатиш токини ўзгартириш учун қўзғатиш занжирига реостат уланади. кўпинча катта қувватли ўзгармас ток генераторлари мустақил қўзғатиш чулғамли вариантда тайёрланади. кичик ва ўртача қувватли ўзгармас ток …

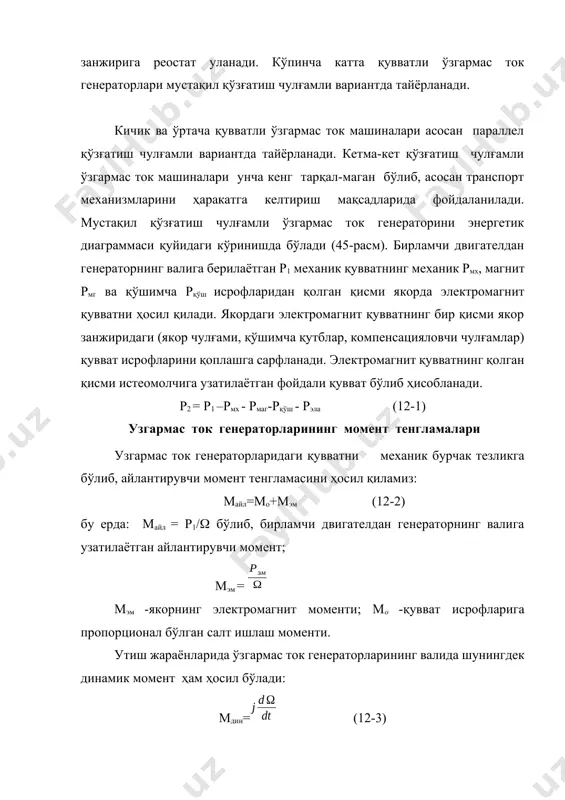

увват бўлиб ҳисобланади. р2 = р1 –рмх - рмаг-рқўш - рэла (12-1) узгармас ток генераторларининг момент тенгламалари узгармас ток генераторларидаги қувватни механик бурчак тезликга бўлиб, айлантирувчи момент тенгламасини ҳосил қиламиз: майл=мо+мэм (12-2) бу ерда: майл = р1/ бўлиб, бирламчи двигателдан генераторнинг валига узатилаётган айлантирувчи момент; мэм = мэм -якорнинг электромагнит моменти; мо -қувват исрофларига пропорционал бўлган салт ишлаш моменти. утиш жараёнларида ўзгармас ток генераторларининг валида шунингдек динамик момент ҳам ҳосил бўлади: мдин= (12-3) бу ерда j - генераторнинг айланаётган қисмларини инерцион моменти. шундай қилиб утиш жараёнида ўзгармас ток генераторларининг валидаги момент майл =м0 +мэм + мдин (12-4) қарор топган режимда эса динамик момент нолга тенг: мдин=0 узгармас ток генераторларининг кучланиш тенгламаси узгармас ток генераторининг якор чўткаларидаги кучланиш, якор чулғамидаги электр юритувчи кучдан якор чулғамидаги кучланишнинг актив пасайиши ва чўткалардаги кучланишнинг пасайишига фарқ қилади. u = eа - iаrа - 2uч (12-5) бу ерда: еа=сефбn га тенг бўлиб, якор чулғамларидаги электр …

ок генераторлари асосан ўзгармас тезликда ишлаганлиги учун уни тавсифлари ўзгармас тезликда аниқланади. узгармас ток генераторларининг иш режимларини ўрганишда қуйидаги 5 та тавсифларидан фойдаланилади: 1) салт ишлаш тавсифи; 2) қисқа туташув тавсифи; 3) ташқи тавсиф; 4)ростлаш тавсифи; 5) юкланиш тавсифи. бу тавсифларни ҳисоблаш ва ўтказилган тажриба натижаларига асосланиб қуриш мумкин. тавсифлар кўпинча график кўринишда берилиб, машинанинг бирор катталигининг мустақил ўзгарувчи бошқа катталикга боғланишини тасвирлайди. электр машиналарининг ҳамма характеристикаларини машинани бевосита синаш усули бўйича ҳам қуриш мумкин. аммо тавсифларни бу усулда қуриш қўшимча ёрдамчи қурилмаларни, электр энергиясини ва кўп вақтни талаб қилади. шунинг учун, тавсифларни чизиш учун оддий тажрибалар ўтказилади ва бу тажрибалардан олинган маoлумотлар ёрдамида керакли бўлган тавсифлар график тарзда тасвирланади. узгармас ток машинасининг салт ишлаш ва қисқа туташув тажрибаларидан олинган маoлумотлардан фойдаланиб, генераторнинг тавсифларини аниқлаш усули катта аҳамиятга эга усул бўлиб ҳисобланади. чунки бу усул нисбатан оддийлиги, энергиянинг кам сарфланиши, ҳамда етарлича аниқликдаги натижаларни бериши каби афзалликларга эга. электр энергиясининг …

ни, ia=0 ва якорнинг айланишлар сони n=nн=cоnst бўлган ҳолда якор чулғамидаги кучланиш билан қўзғатиш токи орасидаги боғланиш u=f(iқ) ни ифодалайди. салт ишлаш тавсифини энг катта қўзғатиш токи ва кучланишдан бошлаб олиш мақсадга мувофиқ бўлади. бунда кучланиш u=(1.15-1.25)uн га тенг бўлиши мумкин. қўзғатиш токи камайти- рилганда магнит ўзак тўйинган ҳолатда бўлган лиги учун кучланиш аввалига аста секин камайиб боради, магнит ўзак тўйинмаган ҳолатга ўтганда кучланиш тез камаяди лекин, 0 га тенг бўлмайди. бу хол генераторнинг магнит ўзагида қолдиқ магнит оқим борлигини кўрсатади. тавсифни олишда қўзғатиш токини бир томонга ўзгартириш керак, акс ҳолда олинган тавсиф генераторнинг имкониятларини аниқ тахлил қилишга имкон бермайди (46-расм). салт ишлаш тавсифи электр машинанинг магнит занжирини тўйинганлик даражасини аниқлашга, ҳисоблаш натижаларини тажриба натижалари билан солиштиришга ёрдам беради. шунингдек бу тавсиф машинани эксплуатация қилиш хусусиятларини аниқлашга ҳам имкон беради. қўзғатиш токининг қиймати оширилиб, олинганда салт ишлаш тавсифининг ошувчи шохобчасига эга бўламиз (46-расм , 1-эгри чизиқ). бу эгри чизиқ координаталар …
