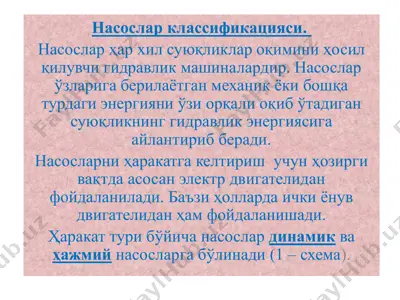

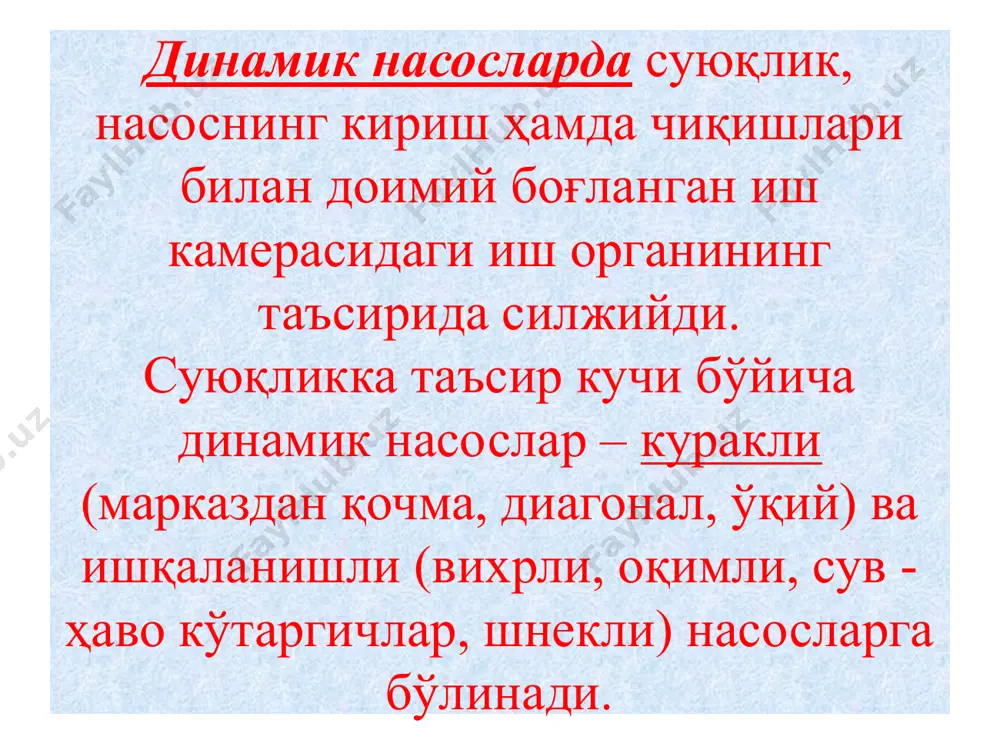

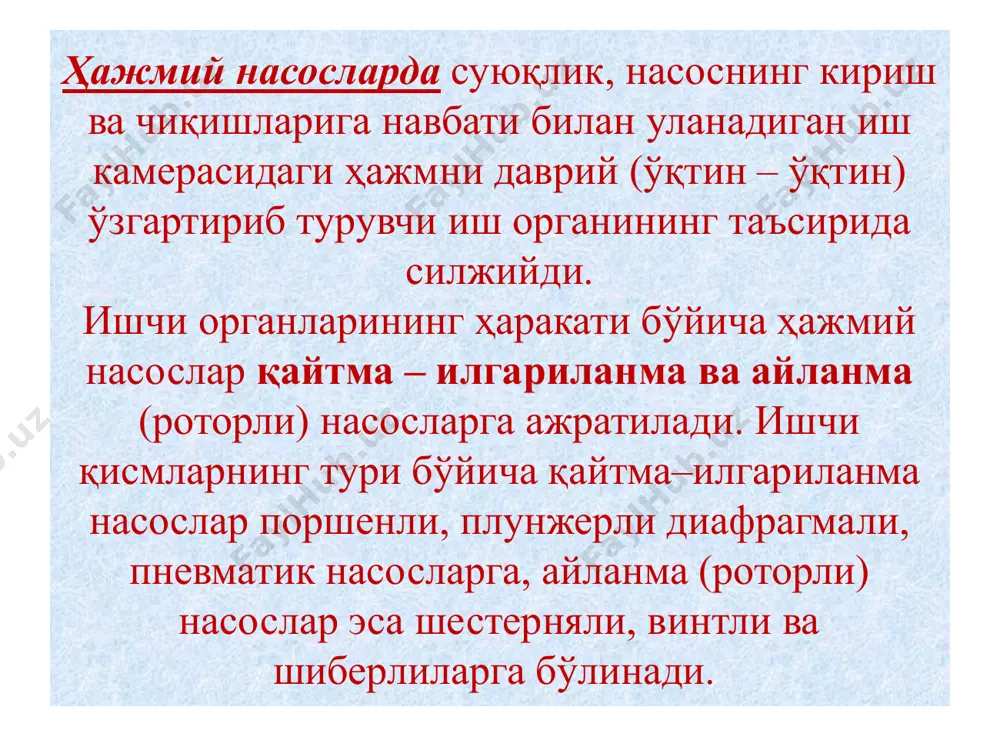

презентация powerpoint насослар классификацияси. насослар ҳар хил суюқликлар оқимини ҳосил қилувчи гидравлик машиналардир. насослар ўзларига берилаётган механик ёки бошқа турдаги энергияни ўзи орқали оқиб ўтадиган суюқликнинг гидравлик энергиясига айлантириб беради. насосларни ҳаракатга келтириш учун ҳозирги вақтда асосан электр двигателидан фойдаланилади. баъзи ҳолларда ички ёнув двигателидан ҳам фойдаланишади. ҳаракат тури бўйича насослар динамик ва ҳажмий насосларга бўлинади (1 – схема). динамик насосларда суюқлик, насоснинг кириш ҳамда чиқишлари билан доимий боғланган иш камерасидаги иш органининг таъсирида силжийди. суюқликка таъсир кучи бўйича динамик насослар – куракли (марказдан қочма, диагонал, ўқий) ва ишқаланишли (вихрли, оқимли, сув - ҳаво кўтаргичлар, шнекли) насосларга бўлинади. ҳажмий насосларда суюқлик, насоснинг кириш ва чиқишларига навбати билан уланадиган иш камерасидаги ҳажмни даврий (ўқтин – ўқтин) ўзгартириб турувчи иш органининг таъсирида силжийди. ишчи органларининг ҳаракати бўйича ҳажмий насослар қайтма – илгариланма ва айланма (роторли) насосларга ажратилади. ишчи қисмларнинг тури бўйича қайтма–илгариланма насослар поршенли, плунжерли диафрагмали, пневматик насосларга, айланма (роторли) насослар эса …

2 / 16

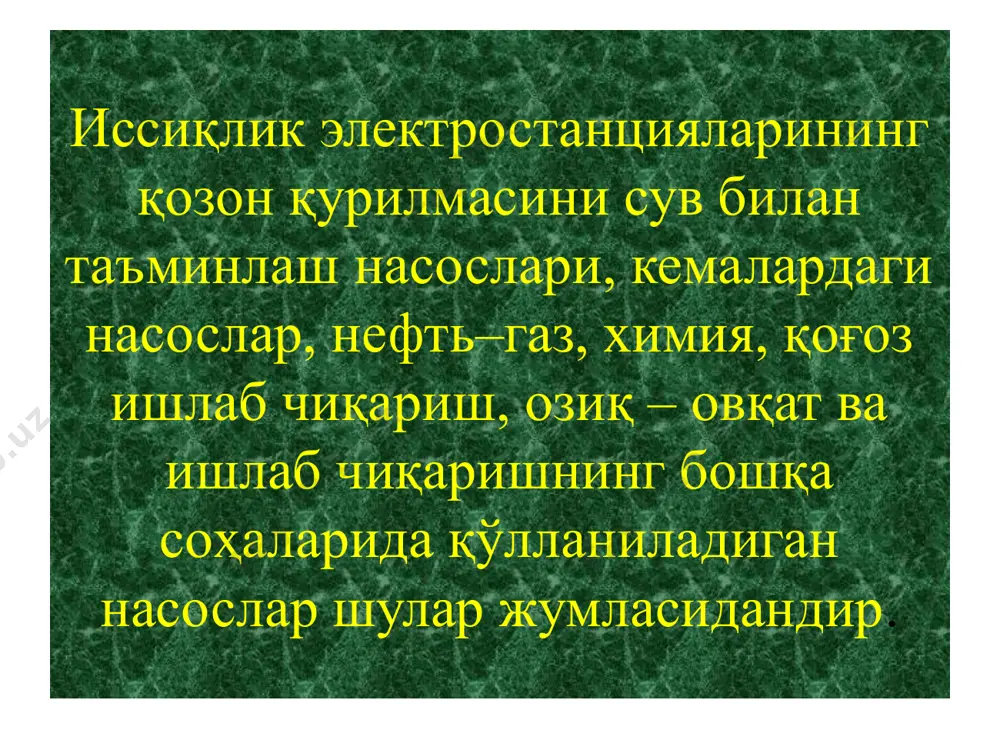

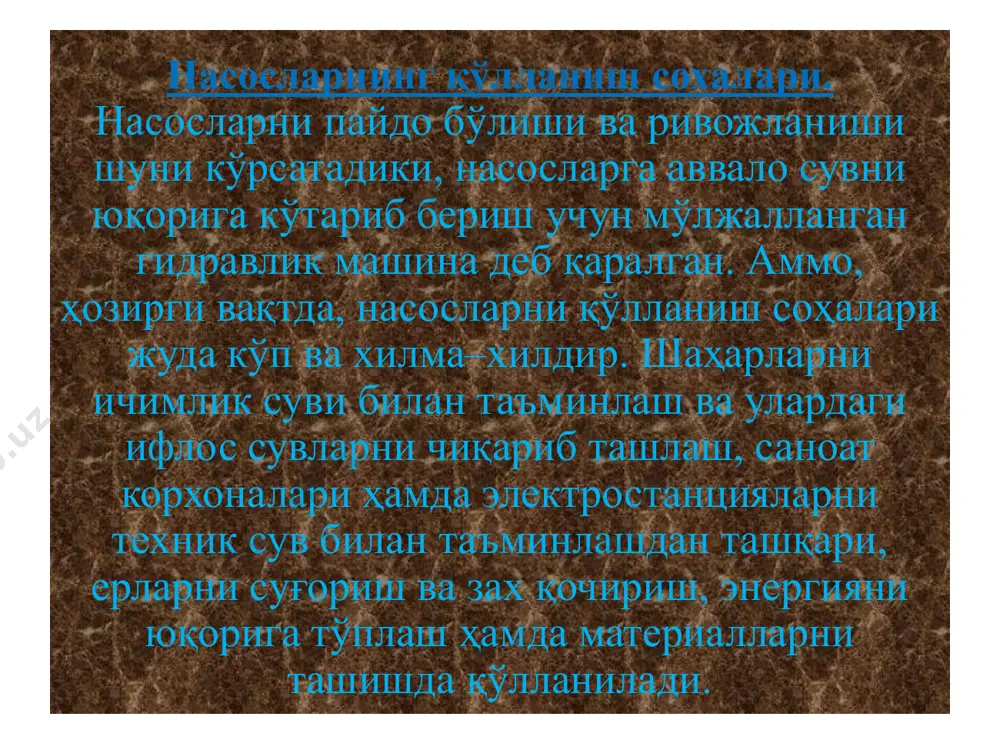

ҳаларида қўлланиладиган насослар шулар жумласидандир. яна насослар, қурилиш ишларида (тупроқли иншоотларни қуришда, каналларни лойқалардан тозалашда, сув сатҳини туширишда, сувни чиқариб ташлашда, бетон ва қурилиш қоришмаларини узатишда ва бошқаларда), фойдали қазилмаларни олишда, уларга гидравлик усулда ишлов беришда, ишлаб чиқариш корхоналари чиқиндиларини гидравлик ювишда, чорвачилик фермаларида, шаҳарларни кўкаламзорлаштиришда қўлланилади. насослар классификацияси динамик насослар суюқликка таъсир кучи бўйича куракли марказдан кочма диоганал ўқий вихирли окимли шнекли сув ва хаво кутаргичлари ишкаланишли насослар классификацияси хажмли насослар ишчи кисмларининг харакати буйича поршенли плунжерли пневматик диафрагмали кайтма - илгариланма роторли (айланма) шестерняли винтли шиберли насосларнинг асосий энергетик кўрсаткичлари. насос станцияси иш режими диопазонини ўзгариб туришини, унинг жиҳозлари ва конструктив хусусиятларини аниқловчи кўрсаткичларга насосларнинг асосий кўрсаткичлари дейилади. босим, сарф, қувват ва фойдали иш коэффициенти (фик) насосларнинг асосий кўрсаткичларидир. 1. босим (н) – насоснинг кириш ва чиқиш оралиғида суюқлик солиштирма энергиясининг ўзгаришидир. ўлчов бирлиги – м. (метр). 1-расм. насос қурилмасининг схемаси. р = эч-эк (1) эч = zч2-2 …

3 / 16

и. а = m · gh (7) бу ерда: m – суюқлик массаси; g – суюқликни оғирлиги, кг. босимли патрубкадан ўтаётган суюқликка насосдан берилаётган қувват, ёки бирлик вақт ичида суюқлик бажарган ишга насоснинг фойдали қуввати дейилади. уни қуйидаги формула билан аниқлаймиз. nф = γqh (8) ўлчов бирликлари от кучи ва киловаттдир. 1 от кучи = 75 кг м/с, nф = γqh/75 = 1000qh/75 = 13,33qh о.к. 1 квт = 102 кг м/с, nф = γqh/102 = 1000qh/102 = 9,81qh квт. насосни ҳаракатга келтириш учун двигатель сарф қилган энергияга насоснинг валдаги қуввати ёки насоснинг истеъмол қуввати дейилади, яъни nист = (9) насос ҳаракатга келганда ишқаланишлар натижасида насоснинг фойдали қуввати камаяди. шунинг учун насоснинг истеъмол қуввати, унинг фойдали қувватидан катта бўлиши керак. йўқолган қувват насоснинг фойдали иш коэффициентини аниқлашда ҳисобга олинади. 4. фойдали иш коэффициенти (η). насос фойдали қувватининг уни истеъмол қувватига нисбати насоснинг фойдали иш коэффициенти дейилади, яъни 100% (10) ўлчов …

4 / 16

5 / 16
