насослар ишини бошқариш-тартибга солиш

PPTX 559,2 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

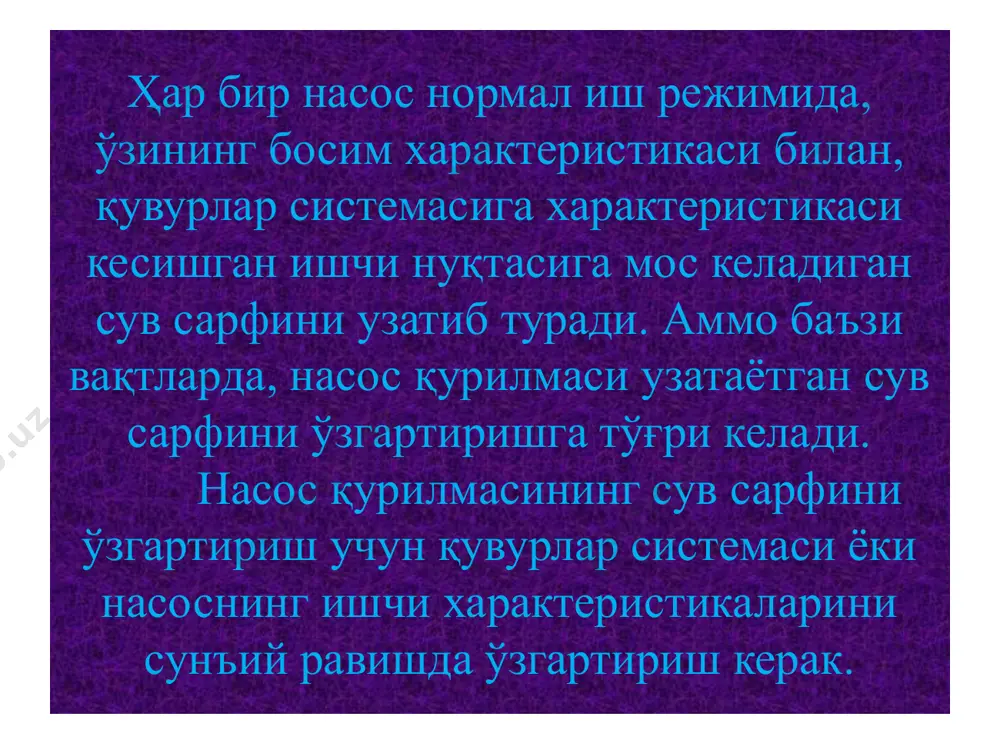

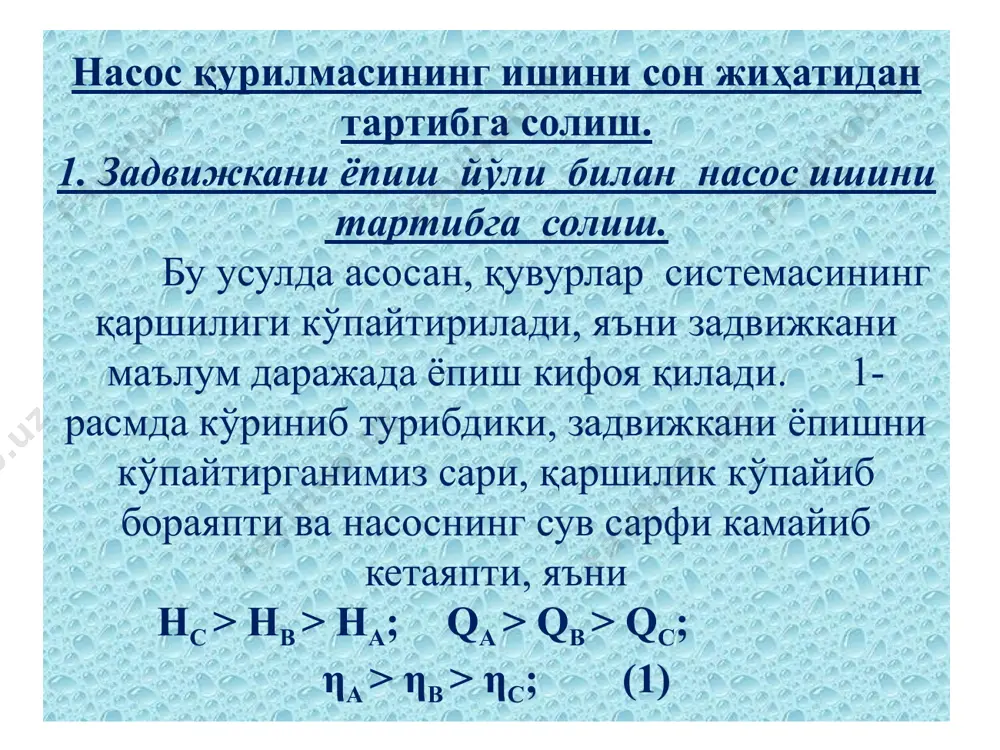

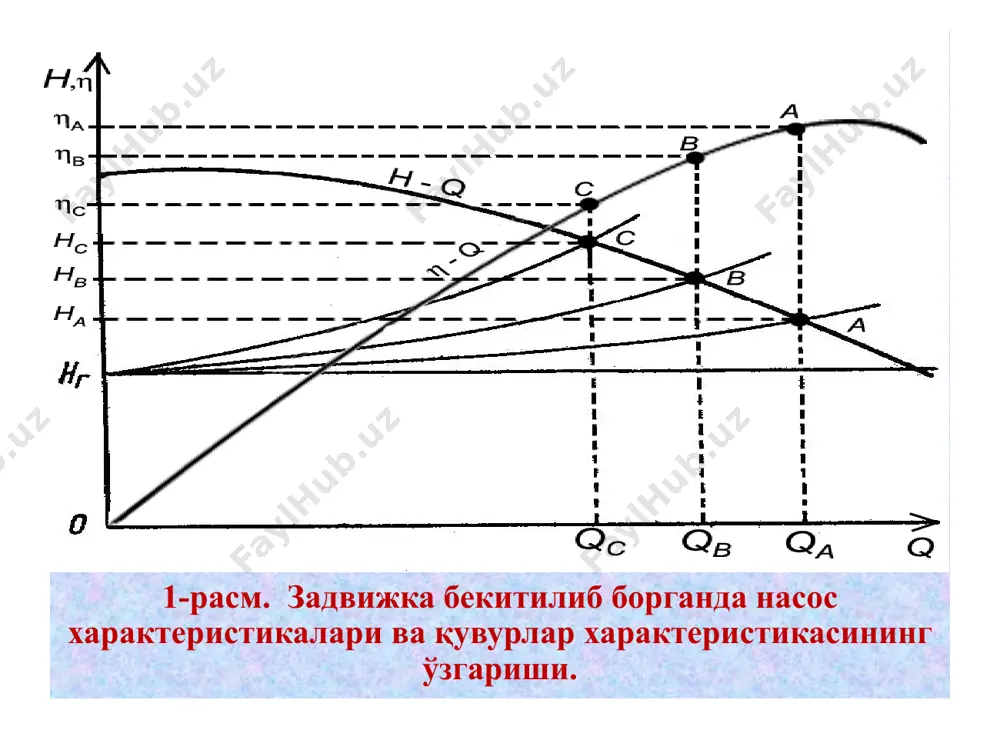

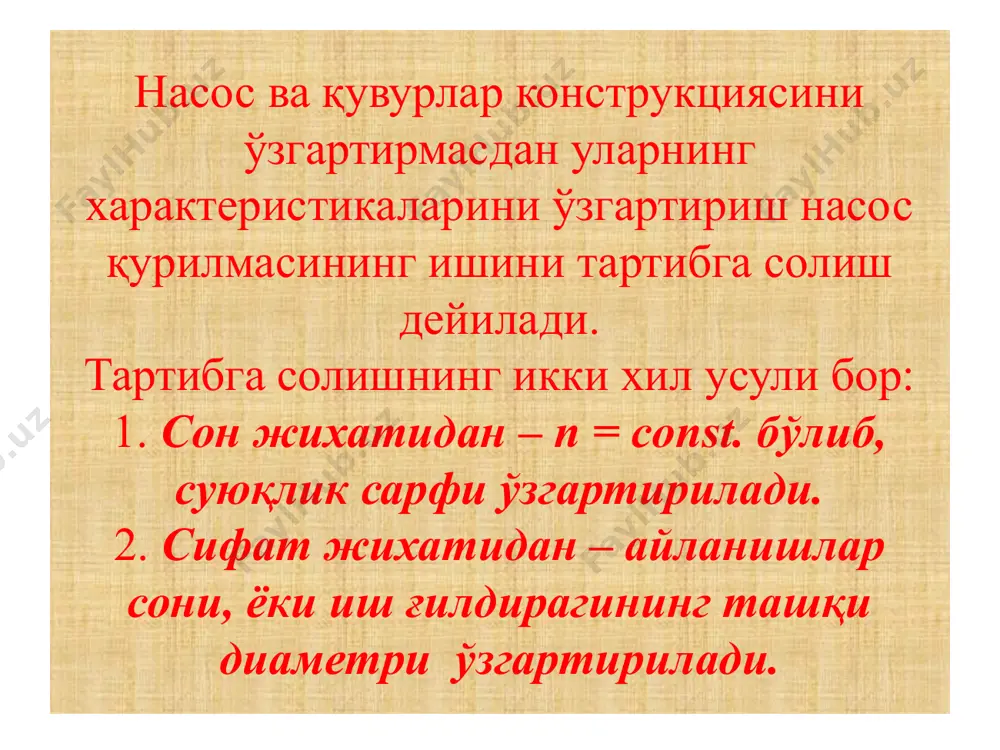

1686132972.pptx /docprops/thumbnail.jpeg насослар ишини бошқариш-тартибга солиш насослар ишини бошқариш-тартибга солиш ҳар бир насос нормал иш режимида, ўзининг босим характеристикаси билан, қувурлар системасига характеристикаси кесишган ишчи нуқтасига мос келадиган сув сарфини узатиб туради. аммо баъзи вақтларда, насос қурилмаси узатаётган сув сарфини ўзгартиришга тўғри келади. насос қурилмасининг сув сарфини ўзгартириш учун қувурлар системаси ёки насоснинг ишчи характеристикаларини сунъий равишда ўзгартириш керак. насос ва қувурлар конструкциясини ўзгартирмасдан уларнинг характеристикаларини ўзгартириш насос қурилмасининг ишини тартибга солиш дейилади. тартибга солишнинг икки хил усули бор: 1. сон жихатидан – n = const. бўлиб, суюқлик сарфи ўзгартирилади. 2. сифат жихатидан – айланишлар сони, ёки иш ғилдирагининг ташқи диаметри ўзгартирилади. насос қурилмасининг ишини сон жиҳатидан тартибга солиш. 1. задвижкани ёпиш йўли билан насос ишини тартибга солиш. бу усулда асосан, қувурлар системасининг қаршилиги кўпайтирилади, яъни задвижкани маълум даражада ёпиш кифоя қилади. 1- расмда кўриниб турибдики, задвижкани ёпишни кўпайтирганимиз сари, қаршилик кўпайиб бораяпти ва насоснинг сув сарфи камайиб кетаяпти, яъни …

анда насос кўтариб бераётган бир қисм сув, босим қувурга уланган қўшимача қувурлар ва ундаги задвижкалар орқали сўриш қувурига ўтказилади ёки сув манбасига қайта ташлаб юборилади (2-расм). 2-расм. ортиқча сувни сўриш қувури ёки пастки бьефга ташлаб юбориш схемаси. бу усул асосан, ўқий насосларда қўлланилади. чунки, ўқий насосларда сув сарфи ошиши билан, қувват камайиб боради. марказдан қочма насосларда эса, сув сарфининг ишчи оралиғидаги миқдорларида, қувват ошиб боради. шунинг учун, бу усулни уларда қўллаш тавсия қилинмайди. сўриш қувурига келиб қўшилаётган сув, насосда юз берадиган кавитация жараёнини камайтириши мумкин. аммо, қўшимча қувурлар системаси ва асбоб–ускуналар қўлланиши, насос кўтариб бераётган сувнинг фойдасиз айланиб туриши натижасида ф.и.к. камайиб кетиши ва бошқа қулайсизликлари учун, бу усул кўп қўлланилмайди. 3.сўриш қувурига ҳаво юбориш орқали насослар ишини тартибга солиш. бу усул юқоридаги усулларга қараганда анча қулайроқ ҳамда, тежамлироқдир. бироқ сўриш трубасига юборилаётган ҳаво насосда ҳосил бўладиган кавитация ходисасини тезлаштириб юбориши сабабли, хавфлироқдир. ўтказилган тажрибаларга асосан, сўриш қувуридан юборилган 1 …

e1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg

насослар ишини бошқариш-тартибга солиш - Page 4

насослар ишини бошқариш-тартибга солиш - Page 5

Хотите читать дальше?

Скачайте полный файл бесплатно через Telegram.

Скачать полный файл

О "насослар ишини бошқариш-тартибга солиш"

1686132972.pptx /docprops/thumbnail.jpeg насослар ишини бошқариш-тартибга солиш насослар ишини бошқариш-тартибга солиш ҳар бир насос нормал иш режимида, ўзининг босим характеристикаси билан, қувурлар системасига характеристикаси кесишган ишчи нуқтасига мос келадиган сув сарфини узатиб туради. аммо баъзи вақтларда, насос қурилмаси узатаётган сув сарфини ўзгартиришга тўғри келади. насос қурилмасининг сув сарфини ўзгартириш учун қувурлар системаси ёки насоснинг ишчи характеристикаларини сунъий равишда ўзгартириш керак. насос ва қувурлар конструкциясини ўзгартирмасдан уларнинг характеристикаларини ўзгартириш насос қурилмасининг ишини тартибга солиш дейилади. тартибга солишнинг икки хил усули бор: 1. сон жихатидан – n = const. бўлиб, суюқлик сарфи ўзгартирилади. 2. сифат жихатидан – айланишлар ...
