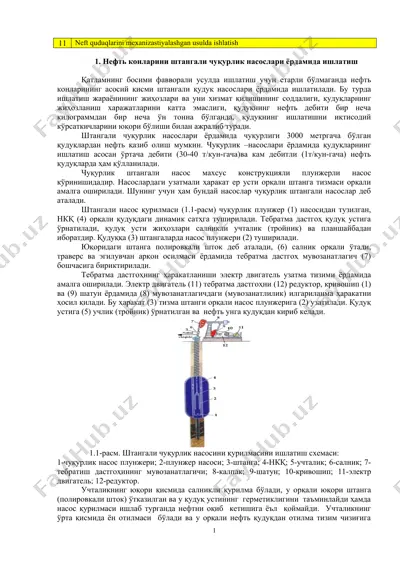

11 neft quduqlarini mexanizastiyalashgan usulda ishlatish 1. нефть конларини штангали чуқурлик насослари ёрдамида ишлатиш қатламнинг босими фавворали усулда ишлатиш учун етарли бўлмаганда нефть конларининг асосий қисми штангали қудуқ насослари ёрдамида ишлатилади. бу турда ишлатиш жараёнининг жиҳозлари ва уни хизмат қилишининг соддалиги, қудуқларнинг жиҳозланиш харажатларини катта эмаслиги, қудуқнинг нефть дебити бир неча килограммдан бир неча ўн тонна бўлганда, қудуқнинг ишлатишни иқтисодий кўрсаткичларини юқори бўлиши билан ажралиб туради. штангали чуқурлик насослари ёрдамида чуқурлиги 3000 метргача бўлган қудуқлардан нефть қазиб олиш мумкин. чуқурлик –насослари ёрдамида қудуқларнинг ишлатиш асосан ўртача дебити (30-40 т/кун-гача)ва кам дебитли (1т/кун-гача) нефть қудуқларда ҳам қўлланилади. чуқурлик штангали насоc махсус конструкцияли плунжерли насос кўринишидадир. насослардаги узатмали ҳаракат ер усти орқали штанга тизмаси орқали амалга оширилади. шунинг учун ҳам бундай насослар чуқурлик штангали насослар деб аталади. штангали насос қурилмаси (1.1-расм) чуқурлик плунжер (1) насосидан тузилган, нкқ (4) орқали қудуқдаги динамик сатҳга туширилади. тебратма дастгоҳ қудуқ устига ўрнатилади, қудуқ усти жиҳозлари салникли …

2 / 17

к насос плунжери; 2-плунжер насоси; 3-штанга; 4-нкқ; 5-учталик; 6-салник; 7-тебратиш дастгоҳининг мувозанатлагичи; 8-калпак; 9-шатун; 10-кривошип; 11-электр двигатель; 12-редуктор. учталикнинг юқори қисмида салникли қурилма бўлади, у орқали юқори штанга (полировкали шток) ўтказилган ва у қудуқ устининг герметиклигини таъминлайди ҳамда насос қурилмаси ишлаб турганда нефтни оқиб кетишига ёъл қоймайди. учталикнинг ўрта қисмида ён отилмаси бўлади ва у орқали нефть қудуқдан отилма тизим чизиғига ёъналтирилади. чуқурлик насоси қуйидаги тартибда ишлайди. 1.2-расм. чуқурлик насосининг ишлаш схемаси: а-плунжер юқорига ҳаракатланганда; б-плунжер пастга ҳаракатланганда. плунжер (2) юқорига ҳаракатланганда (1.2-расм, а) пастки сурувчи клапан суюқлик устун босими таъсирида қувур орқа фазосига очилади ва нефть (суюқлик) насос цилиндрига кириб келади. бу вақтда юқоридаги ҳайдовчи клапан ёпиқ бўлади. шундай қилиб, унга насос-компрессор қудуқлардаги суюқлик устунининг босими таъсир қилади. плунжер пастга ҳаракатланганда (1.2-расм, б) плунжердаги босим таъсирида насосдаги сурувчи клапан ёпилади, ҳайдовчи қудуқдаги клапан очилади ва суюқлик насоснинг цилиндридан кўтарувчи қувурларга ўтади. насоснинг тўхтовсиз ишлаши давомида, нефть-насос компрессор қувурларига кириб …

3 / 17

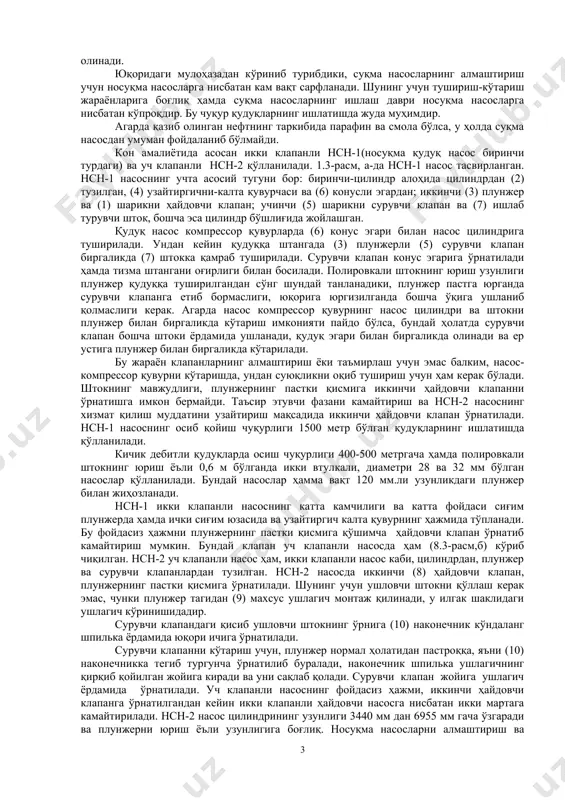

илади. суқма насос ер устига йиғилган кўринишда штанга билан кўтариб олинади. суқма насос йиғилган кўринишда туширилади, махсус қўлдаги мослама ёрдамида ўрнатилади ва маҳкамланади ҳамда мослама олдиндан қудуққа қувурлар ёрдамида туширилади. у ёки бу сабабга мувофиқ, ишдан чиққан суқма насосни алмаштириш учун, фақат штанга ер юзасига кўтарилади, насос-компрессор қувурлар қудуқда қолади, нкқ-лар фақат алмаштириш ёки қулфли мосламаларни таъмирлаш керак бўлганда чиқариб олинади. юқоридаги мулоҳазадан кўриниб турибдики, суқма насосларнинг алмаштириш учун носуқма насосларга нисбатан кам вақт сарфланади. шунинг учун тушириш-кўтариш жараёнларига боғлиқ ҳамда суқма насосларнинг ишлаш даври носуқма насосларга нисбатан кўпроқдир. бу чуқур қудуқларнинг ишлатишда жуда муҳимдир. агарда қазиб олинган нефтнинг таркибида парафин ва смола бўлса, у ҳолда суқма насосдан умуман фойдаланиб бўлмайди. кон амалиётида асосан икки клапанли нсн-1(носуқма қудуқ насос биринчи турдаги) ва уч клапанли нсн-2 қўлланилади. 1.3-расм, а-да нсн-1 насос тасвирланган. нсн-1 насоснинг учта асосий тугуни бор: биринчи-цилиндр алоҳида цилиндрдан (2) тузилган, (4) узайтиргични-калта қувурчаси ва (6) конусли эгардан; иккинчи …

4 / 17

удуқ эгари билан биргаликда олинади ва ер устига плунжер билан биргаликда кўтарилади. бу жараён клапанларнинг алмаштириш ёки таъмирлаш учун эмас балким, насос- компрессор қувурни кўтаришда, ундан суюқликни оқиб тушириш учун ҳам керак бўлади. штокнинг мавжудлиги, плунжернинг пастки қисмига иккинчи ҳайдовчи клапанни ўрнатишга имкон бермайди. таъсир этувчи фазани камайтириш ва нсн-2 насоснинг хизмат қилиш муддатини узайтириш мақсадида иккинчи ҳайдовчи клапан ўрнатилади. нсн-1 насоснинг осиб қойиш чуқурлиги 1500 метр бўлган қудуқларнинг ишлатишда қўлланилади. кичик дебитли қудуқларда осиш чуқурлиги 400-500 метргача ҳамда полировкали штокнинг юриш ёъли 0,6 м бўлганда икки втулкали, диаметри 28 ва 32 мм бўлган насослар қўлланилади. бундай насослар ҳамма вақт 120 мм.ли узунликдаги плунжер билан жиҳозланади. нсн-1 икки клапанли насоснинг катта камчилиги ва катта фойдаси сиғим плунжерда ҳамда ички сиғим юзасида ва узайтиргич калта қувурнинг ҳажмида тўпланади. бу фойдасиз ҳажмни плунжернинг пастки қисмига қўшимча ҳайдовчи клапан ўрнатиб камайтириш мумкин. бундай клапан уч клапанли насосда ҳам (8.3-расм,б) кўриб чиқилган. нсн-2 уч …

5 / 17

сос цилиндрининг узунлиги 3440 мм дан 6955 мм гача ўзгаради ва плунжерни юриш ёъли узунлигига боғлиқ. носуқма насосларни алмаштириш ва носозлигини бартараф қилишда, штанга плунжер ва сурувчи клапан биргаликда кўтарилади, ундан кейин насос-компрессор қувурлар насос цилиндри билан кўтарилади. бунда кўп вақт кетади ва у носуқма насоснинг камчилиги ҳисобланади. 1.3-расм. носуқма насосларни схемаси: а-нсн-1 икки клапанли насос; б-уч клапанли нсн-2 насос. 1-шарикли ҳайдовчи клапан; 2-цилиндр; 3-плунжер; 4-узайтиргични калта қувурчаси; 5-шарикли сурувчи клапан; 6-конус эгари; 7-шток; 8- иккинчи ҳайдовчи клапан; 9-махсус ушлагич; 10-наконечник. нефть конларида нсв туридаги суқма насослар ҳам қўлланилади (1.4-расм). суқма насослар – нсв (суқма қудуқ насослари) орқали белгиланади. нсв-1 туридаги суқма насослар осиб қойиш чуқурлиги 2500 метр бўлган қудуқлардан қўлланилади. 1.4-расм. суқма штангали насослар: а-нсв-1; б-нсв-2. 1-шток; 2-ниппел; 3-корпус; 4-қулфли таянч; 5-насос цилиндри; 6-плунжер; 7-нкқ; 8-сурувчи клапан. 1.4-расм, а) суқма насос учта асосий тугундан иборат: цилиндр, плунжер ва цилиндрнинг қулфли таянчлари. (5) насос цилиндрнинг пастки учига (8) сурувчи клапан …
