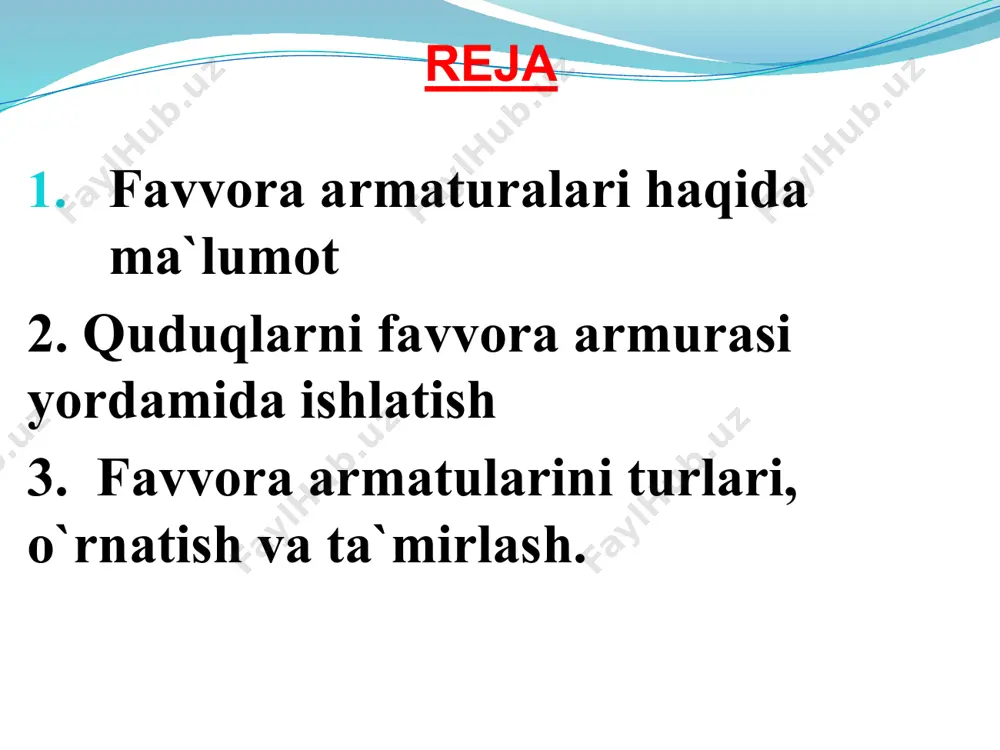

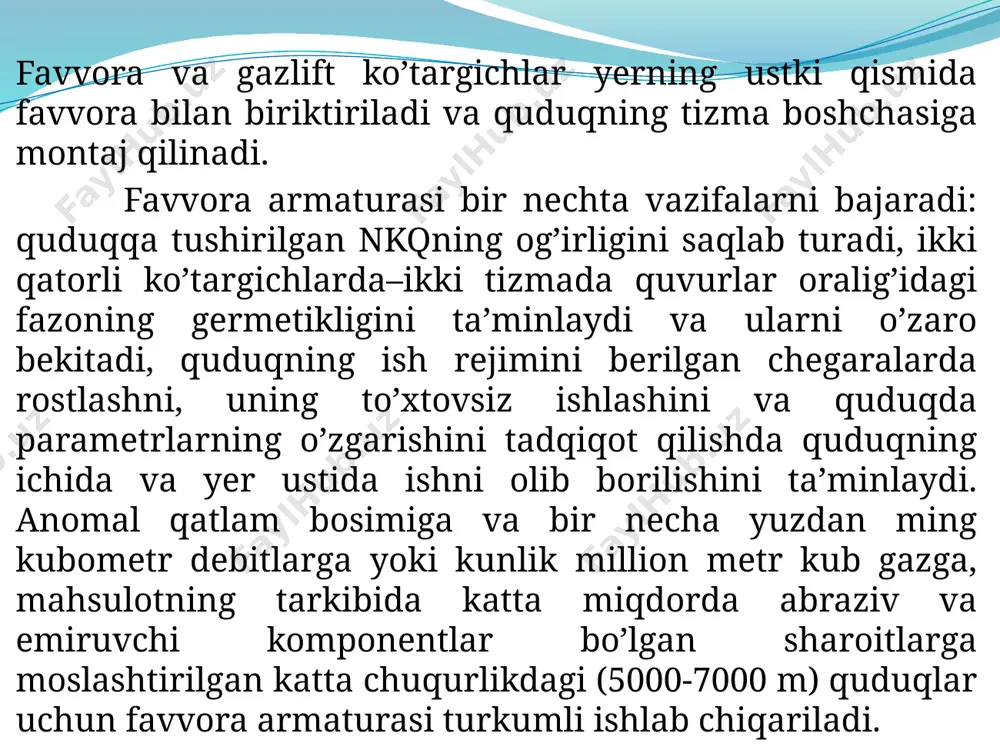

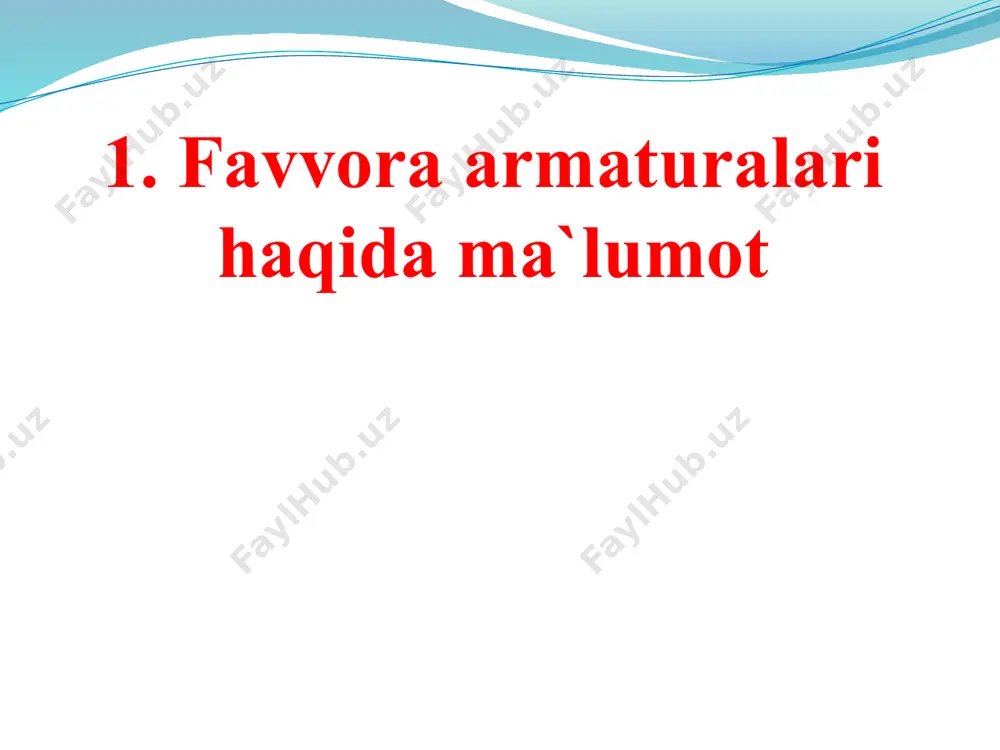

слайд 1 neft va gaz quduqlarini ishlatish uchun jihozlar favvora armaturalari haqida ma`lumot 2. quduqlarni favvora armurasi yordamida ishlatish 3. favvora armatularini turlari, o`rnatish va ta`mirlash. reja 1. favvora armaturalari haqida ma`lumot favvora va gazlift ko’targichlar yerning ustki qismida favvora bilan biriktiriladi va quduqning tizma boshchasiga montaj qilinadi. favvora armaturasi bir nechta vazifalarni bajaradi: quduqqa tushirilgan nkqning og’irligini saqlab turadi, ikki qatorli ko’targichlarda–ikki tizmada quvurlar oralig’idagi fazoning germetikligini ta’minlaydi va ularni o’zaro bekitadi, quduqning ish rejimini berilgan chegaralarda rostlashni, uning to’xtovsiz ishlashini va quduqda parametrlarning o’zgarishini tadqiqot qilishda quduqning ichida va yer ustida ishni olib borilishini ta’minlaydi. anomal qatlam bosimiga va bir necha yuzdan ming kubometr debitlarga yoki kunlik million metr kub gazga, mahsulotning tarkibida katta miqdorda abraziv va emiruvchi komponentlar bo’lgan sharoitlarga moslashtirilgan katta chuqurlikdagi (5000-7000 m) quduqlar uchun favvora armaturasi turkumli ishlab chiqariladi. 4 quduq favvoralanish davrida favvora armaturasining ishlashi mumkin bo’lgan shartlarini aniqash: neft qudug’ida kutilayotgan bosimlar; …

2 / 19

r qatorli va ikki qatorli ; 4)tuzilishi bo’yicha (chizish chiziqlarining joylashishiga ko’ra) – uchlik (troynik) va turtyokli (krestovik); 5)stovoli ulchamiga ko’ra -100yoki 63 mm. favvora armaturasi qalin devorli uchliklar, turtyoklar, quvurchalar (patrubka), zulfinlardan yigilib ikki qismga ajratiladi: quvur (boshchasi) uchi va favvora archasi. 2. quduqlarni favvora armaturasi yordamida ishlatish favvora armaturasi qalin devorli uchliklar, turtyoqlar, quvurchalar (patrubka), zulfinlardan yig`ilib ikki qismga ajratiladi: quvur (boshchasi) uchi va favvora archasi. quvur uchi favvora quvurini ko’targich, ishlatish quvurlari tizmasini va favvora quvuri oralig’ini zichlash uchun mo’ljallangan bo’lib, shu bilan birgalikda quduqda suyuqlik oqimini hosil kilish uchun quvur orti qismiga neft, suv, gaz yoki havo haydash uchun mo’ljallangan. tizma uchining yuqori flansiga quvur uchi pastki flansi bilan o’rnatiladi. favvora archasi – favvora armaturasining yuqori qismi bo’lib, quvur uchiga o’rnatiladi. favvora archasi quduqni ishni tartiblash va nazorat qilish uchun favvora oqimini u yoki bu chiqish yo’liga yunaltirish va kerak bo’lganda tuxtatish uchun muljallangan bo’ladi. quvur …

3 / 19

uchun xizmat qiladi. katushka 4 ning pastki qismining ichiga rezьba ochilgan bo’lib unga ikkinchi qator quvurining rezьbali nippeli maxkamlanadi. katta bosim va favvora oqimi tarkibida qum aralashmasi ko’p bo’lsa, tashlamada ikkitadan zulfin o’rnatiladi. ishchi tashlamadagi quduq o’qidan birinchisi zaxiradagi, ikkinchisi esa ishchi hisoblanadi. favvora archasining pastkt katushka bilan birikkan joydagi zulfini asosiy, ya’ni markaziy zulfin deyiladi. u doimo ochiq xolda bo’ladi, kachon quduq to’xtalishi kerak bo’lsa yopiladi. uchliklar orasidagi ikkinchi zulfin undan yuqoridagi qismlarni almashtirishda ishlatiladi. yuqoridagi bufer tagidagi zulfin buferni almashtirishda ishlatiladi. quduq normal ishlash vaktida bu zulfin doim ochiq bo’ladi, chunki u orqali manometrga oqim borib turadi. bu zulfin quvurda tekshirish ishlari olib borish uchun lubreqator o’rnatish vakti ishlatiladi. buferda o’rnatilgan manometr yordamida o’lchangan bosim bufer bosimi yoki usti bosimi deb ataladi. yuqori bosimli (300-500 kg/sm2) quvurlar uchun favvora armaturasi ikkitadan zulfin bilan jixozlangan bo’ladi. bunday bosimda barcha turtyoqli armaturalar markaziy zulfinlar ham, tarmoklardagi zulfinlar ham ikkitadan jixozlanadi. …

4 / 19

agi chiqish chizig’i ø 100 mm bo’lgan birinchi qator quvuri va ishlatish quvurlari tizmasi orasidagi bosimni aniqlash uchun xizmat qiladi. bufer quvurgacha payvandlangan quvurga ventil manometr 5 bilan maxkamlanadi. bu manometr bilan o’lchangan bosim quvur orti bosimi deb ataladi. turtyokning ikkinchi tomoni quduqni ishga tushirishda quvur ortiga suyuqlik haydash uchun xizmat qiladi. uchlik 3 ga rez`bali nippel 6 yordamida birinchi qator ø 63 mm quvur osiladi. uchlikning yon tomonidagi chiqish chizig’idan quduqda oqim hosil qilish uchun gaz yoki havo haydash uchun yoki favvoralanishni yaxshilash uchun havo yoki gaz haydash uchun xizmat qiladi. katushka 4 ning pastki qismining ichiga rezьba ochilgan bo’lib unga ikkinchi qator quvurining rez`bali nippeli maxkamlanadi. favvora archasi ikkita uchlik 8 , olti - ettita zulfin 7 va bufer 9 dan iboratdir. favvora archasi ikki yoki uchta yon tomonga ega bo’ladi, uni tashlama deb ham ataladi. yuqoridagi tarmoq ishchi, pastkisi zaxirada bo’ladi. zaxiradagi tashlamadan shtuserlarni almashtirgich yoki archa …

5 / 19

bu zulfin quvurda tekshirish ishlari olib borish uchun lubrekator o’rnatish vaqti ishlatiladi. buferda o’rnatilgan manometr yordamida o’lchangan bosim bufer bosimi yoki usti bosimi deb ataladi. bir qator ko’targich favvora armaturasining, ikki qator ko’targich uchun mo’ljallangan favvora armaturasidan farqi uchlik 3 bo’lmaydi. unda 4 katushka turtyoq 2 ga to’g’ridan-to’g’ri ulangan bo’ladi. yuqori bosimli (300-500 kg/sm2) quvurlar uchun favvora armaturasi ikkitadan zulfin bilan jihozlangan bo’ladi. bunday bosimda barcha turtyoqli armaturalar markaziy zulfinlar ham, tarmoqlardagi zulfinlar ham ikkitadan jihozlanadi. favvoralanayotgan oqim tarkibida qum miqdori kam bo’lsa turtyoqli armatura kullansa yaxshiroq bo’ladi. uning balandligi uncha katta bo’lmaydi va unga xizmat qilish oson bo’ladi. sinash bosimi 250 kg/sm2 bo’lgan ikki qatorli ko`targich uchun flansli turtyoqli favvora armaturasi 89-rasmda keltirilgan. u ikkita uchlik o’rniga bir dona to’rtyoq qo’yilganligi bilan uchlikdan farqlanadi. bunday turdagi armaturaga shtuser oqim pastga burilgandan keyingi joyga qo’yiladi. xar ikkala tarmoqdan xoxlagan bittasi ishchi, ikkinchi zaxirada bo’lishi mumkin, shuning uchun xar bir tarmoqqa …
