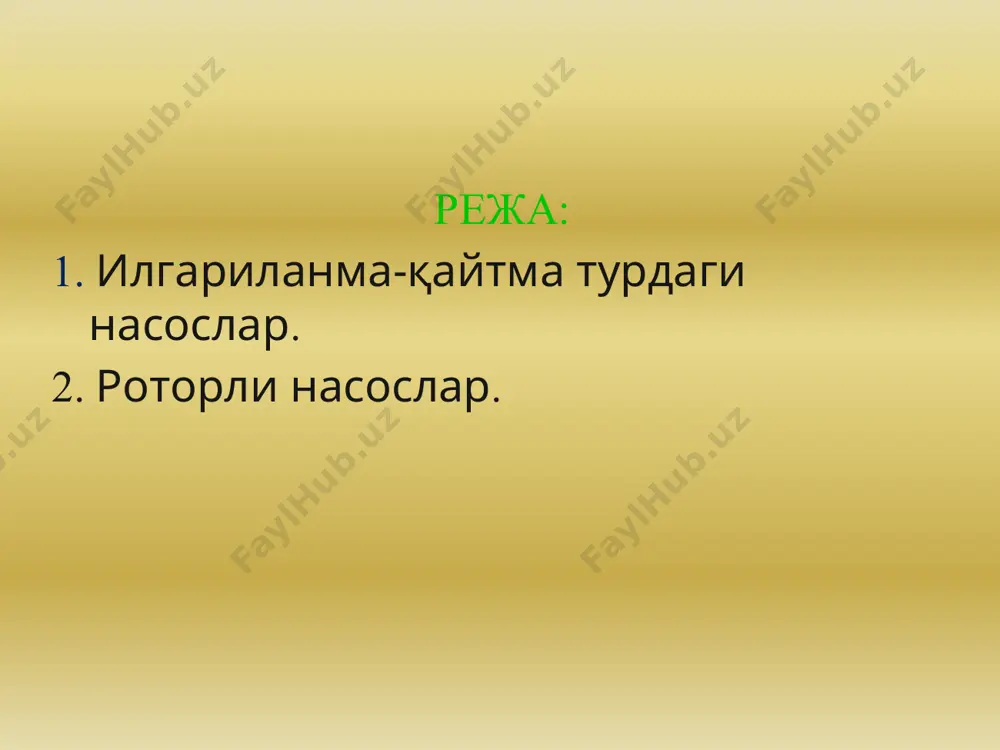

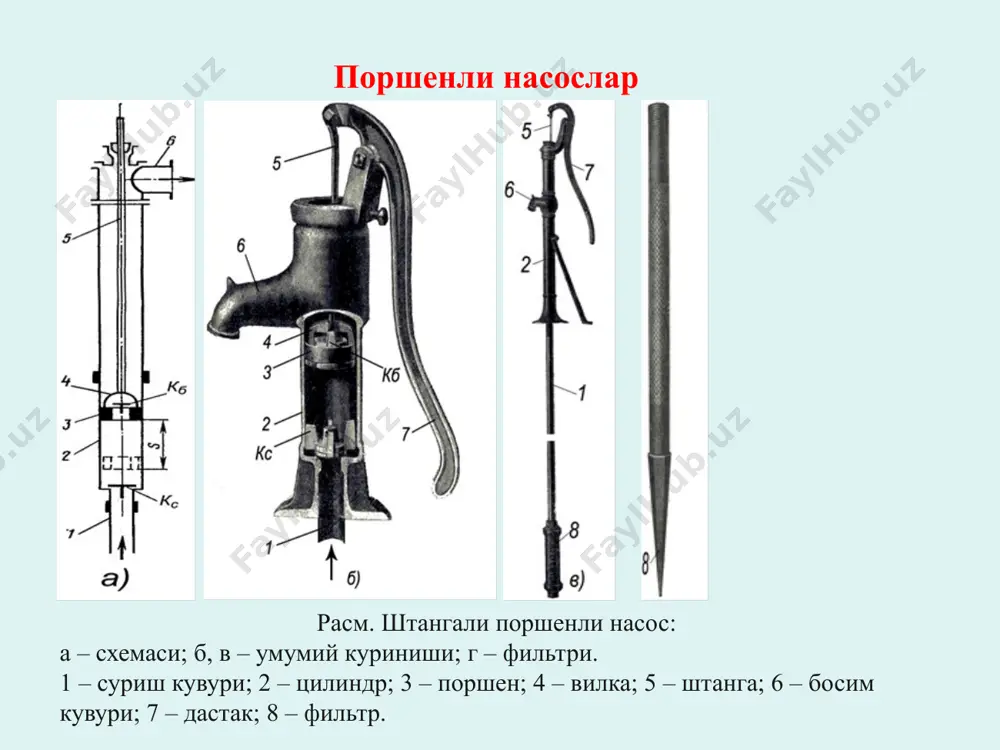

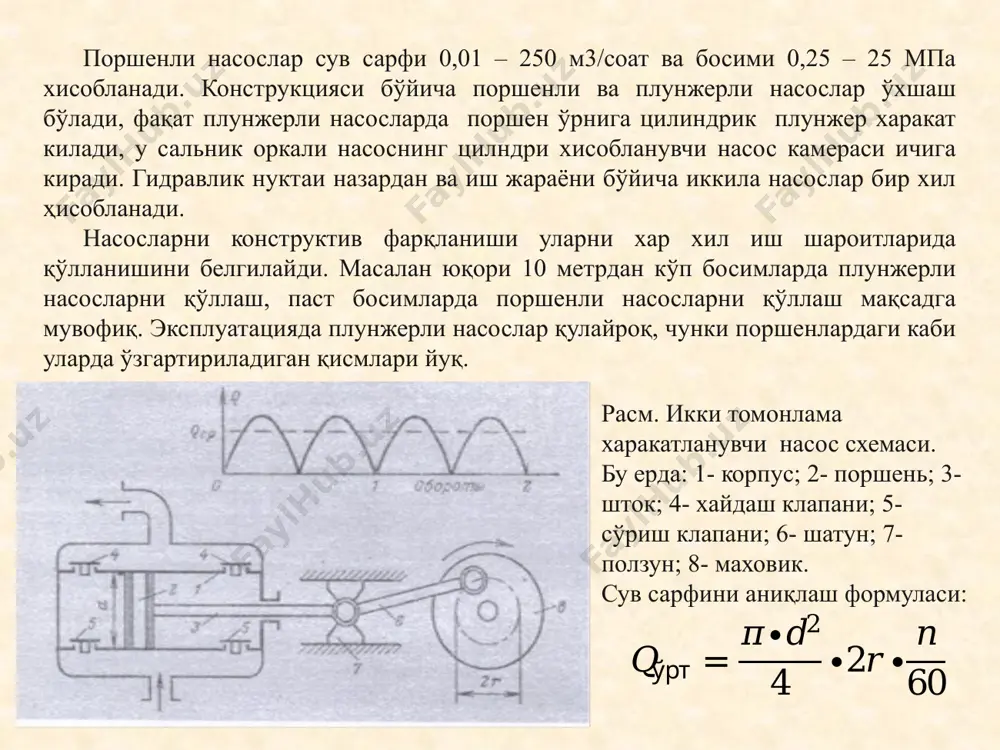

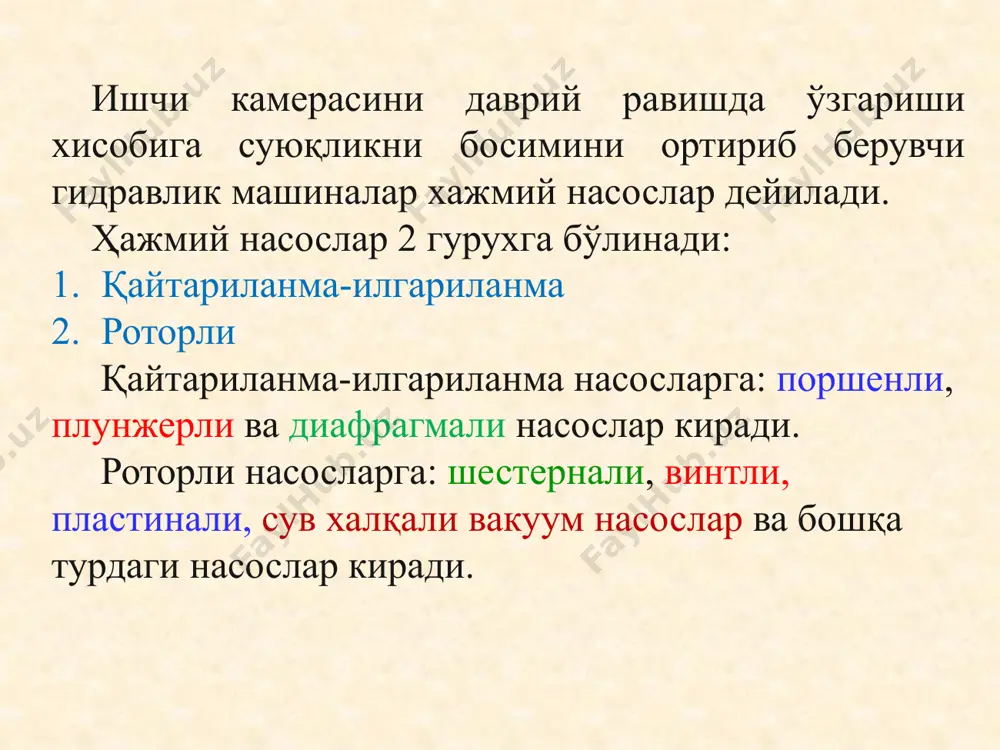

1686034076.pptx 𝑄 ўрт = 𝜋∙𝑑 2 4 ∙2𝑟∙ 𝑛 60 𝑄= 𝜋∙𝑑 2 4 ∙𝑆∙ 𝑛 60 /docprops/thumbnail.jpeg хажмий насослар мавзу: хажмий насослар режа: 1. илгариланма-қайтма турдаги насослар. 2. роторли насослар. ишчи камерасини даврий равишда ўзгариши хисобига суюқликни босимини ортириб берувчи гидравлик машиналар хажмий насослар дейилади. ҳажмий насослар 2 гурухга бўлинади: қайтариланма-илгариланма роторли қайтариланма-илгариланма насосларга: поршенли, плунжерли ва диафрагмали насослар киради. роторли насосларга: шестернали, винтли, пластинали, сув халқали вакуум насослар ва бошқа турдаги насослар киради. поршенли насослар расм. штангали поршенли насос: а – схемаси; б, в – умумий куриниши; г – фильтри. 1 – суриш кувури; 2 – цилиндр; 3 – поршен; 4 – вилка; 5 – штанга; 6 – босим кувури; 7 – дастак; 8 – фильтр. поршенли насослар сув сарфи 0,01 – 250 м3/соат ва босими 0,25 – 25 мпа хисобланади. конструкцияси бўйича поршенли ва плунжерли насослар ўхшаш бўлади, фақат плунжерли насосларда поршен ўрнига цилиндрик плунжер харакат килади, …

интлар, пластинкалардан фойдаланилади. насосга кирган суюқлик тишлар орасидаги чуқурчани, винтли бўшлиқни тўлдиради. поршенли насослардан фарқли равишда роторли насосларни сиқиб чиқарувчилари илгариланма – қайтма эмас балки, ўқ атрофида узлуксиз айланма харакат қилади. клапанлар бу ерда йўқ, босимли камерани суриш қисмидан сиқиб чиқарувчини ўзи ажратади. илгариланма – қайтма харакатни ва у билан боғлиқ катта инерция харакатларини йўқлиги, клапанларни бўлмаслиги ва деярли текис сув узатиш бу насосларни юқори айланишлар сонида ишлашини таъминлайди. барча роторли насослар суюкликни ифлосланишига таъсирчан. агар у образив заррачаларга эга бўлса, насоснинг ишқаланувчи қисмлари тез ейилади ва зичлик бузилади. шунинг учун бу насослар тоза суюқликларни узатишда ишлатилади. роторли насослар шестернали насослар ихчам, тузилиши бўйича содда, арзон ва ишлаши пухта. яхши насосларда ф.и.к.и 0,6 – 0,7 дан ошмайди. улар гидроэлектростанциялар мой хужалигида, қурилиш ва йул машиналарида кенг қўлланилади. сув сарфи 0,22 дан 144 м3/соатгача, босими 0,4 дан 2,5 мпа гача, кинематик ёпишқоқлиги 0,2 дан 100 см2/с ва харорати 250 0с гача …

1 мм дан ошмайди. ишлаб чиқариш ввн ва рмк туридаги сув халқали вакуум – насосларини ишлаб чиқаради. сув халқали насослар икки турда ишлаб чиқарилади: в – содда харакатли ва дв – икки томонлама харкатли; вн – ваккуум насос сифатида ишлаши учун; к – компрессор сифатида ишлаши учун. содда харакатдаги ввн туридаги вакуум насоснинг асосий параметрлари: сув сарфи 0,75 дан 50 м3/дақ.гача, икки харакатлиги 150м3/дақ.гача, максимал вакуум 85 дан 95 % гача. рмк ратацион хул турдаги q= 3,6 дан 27 м3/дақ.гача, чегаравий вакуум 90 дан 90 % гача. сув халқали вакуум насосларни маркаланиши ввнq кўринишда белгиланади. бу ерда: в – сув халқали (водокольцевой); вн – вакуум – насос; q – насоснинг сув сарфи, м3/дақ. рмк насослари ҳам рмк – q кўринишда белгиланади. бу ерда: р-тоторли, м- хул (мокрый), к- компрессор сифатида ишлайди, q – насоснинг сув сарфи, м3/дақ. сув халқали вакуум насослар расм. пластинали насос. бу ерда: 1-корпус; 2- ротор; 3- …

Ko'proq o'qimoqchimisiz?

Faylni Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"хажмий насослар" haqida

1686034076.pptx 𝑄 ўрт = 𝜋∙𝑑 2 4 ∙2𝑟∙ 𝑛 60 𝑄= 𝜋∙𝑑 2 4 ∙𝑆∙ 𝑛 60 /docprops/thumbnail.jpeg хажмий насослар мавзу: хажмий насослар режа: 1. илгариланма-қайтма турдаги насослар. 2. роторли насослар. ишчи камерасини даврий равишда ўзгариши хисобига суюқликни босимини ортириб берувчи гидравлик машиналар хажмий насослар дейилади. ҳажмий насослар 2 гурухга бўлинади: қайтариланма-илгариланма роторли қайтариланма-илгариланма насосларга: поршенли, плунжерли ва диафрагмали насослар киради. роторли насосларга: шестернали, винтли, пластинали, сув халқали вакуум насослар ва бошқа турдаги насослар киради. поршенли насослар расм. штангали поршенли насос: а – схемаси; б, в – умумий куриниши; г – фильтри. 1 – суриш кувури; 2 – цилиндр; 3 – поршен; 4 – вилка; 5 – штанга; 6 – босим кувури; 7 – дастак; 8 – фильтр...
