1543677245_73003.docx ò s = i hdl i s dl ) 50 30 ( b u mak k ¸ £ d d d a в в к рu u мах н мах к × = 2 d в t a d d в = ; 4 1 1 ; 2 1 1 k ч k v в t = ч в ( ) ( ) e r r i r r i ir ч n ч n c s = + - + + 2 2 1 1 1 2 1 2 1 2 2 2 ч ч п c a ч ч п c ч ч r r r r e i r r r r r r i + + + + + + + - = å - i 2 1 i ва i e s 2 1 , , , ч ч n c r r r …
2

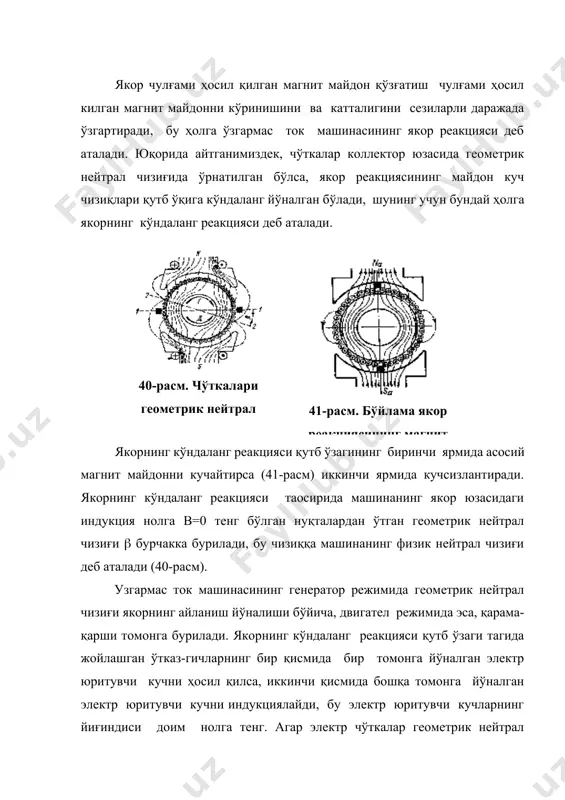

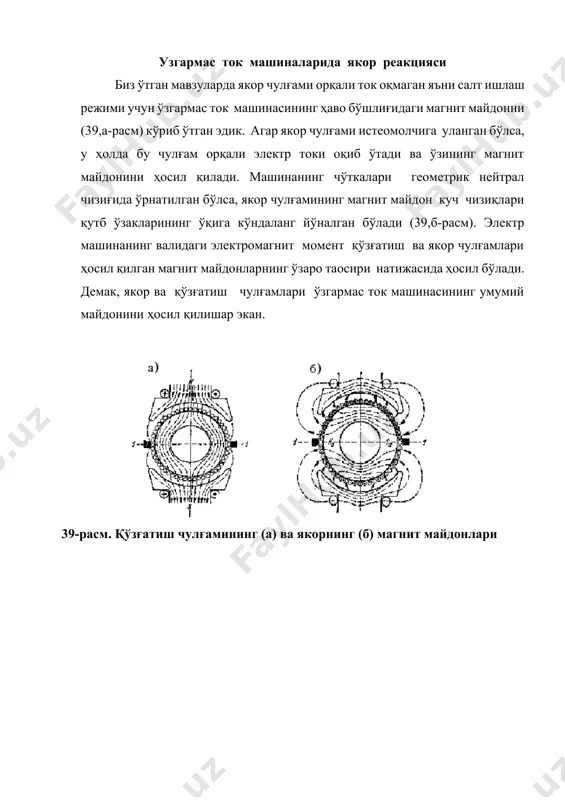

реакциясининг магнит майдони 40-расм. чўткалари геометрик нейтрал чизиғида ўрнатилган электр машинанинг умумий магнит майдони якорнинг кўндаланг реакцияси қутб ўзагининг биринчи ярмида асосий магнит майдонни кучайтирса (41-расм) иккинчи ярмида кучсизлантиради. якорнинг кўндаланг реакцияси таoсирида машинанинг якор юзасидаги индукция нолга в=0 тенг бўлган нуқталардан ўтган геометрик нейтрал чизиғи бурчакка бурилади, бу чизиққа машинанинг физик нейтрал чизиғи деб аталади (40-расм). узгармас ток машинасининг генератор режимида геометрик нейтрал чизиғи якорнинг айланиш йўналиши бўйича, двигател режимида эса, қарама-қарши томонга бурилади. якорнинг кўндаланг реакцияси қутб ўзаги тагида жойлашган ўтказ-гичларнинг бир қисмида бир томонга йўналган электр юритувчи кучни ҳосил қилса, иккинчи қисмида бошқа томонга йўналган электр юритувчи кучни индукциялайди, бу электр юритувчи кучларнинг йиғиндиси доим нолга тенг. агар электр чўткалар геометрик нейтрал чизиғидан 90° га бурилган бўлса (41-расм), у ҳолда якор чулғами ҳосил қилган магнит майдон куч чизиғлари қутб ўзагининг ўқига параллел йўналади. шунинг учун якорнинг бундай реакциясига бўйлама якор реакцияси деб аталади. якор чулғамининг ҳосил қилган …
3

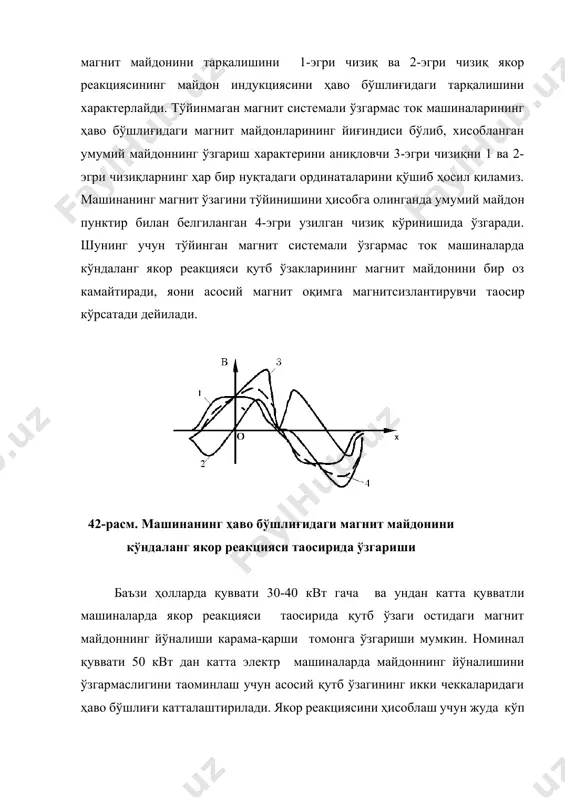

лган; якор реакциясини ҳисоблаш учун ҳам магнит ўзакни ҳисоблашда қўлланилган тўла ток қонунидан фойдаланамиз. бу ерда:н - майдон кучланганлиги; - участкалардаги токлар; - участка узунлиги. бу масалани ечишда машинанинг магнит занжирини тўйинишини ҳисобга олмаймиз. магнит занжири тўйинмаган машиналарда якорнинг кўндаланг реакцияси қутб ўзаги остидаги магнит майдонининг катталигига таoсир кўрсатмасдан фақат формасига таoсир кўрсатади. тўйинган магнит системали ўзгармас ток машиналарида якор реакцияси қутб ўзагининг бир қисмида магнит майдонни кучайтириб бошқа қисмида кучсизлантиради. якор реакциясининг ҳаво бўшлиғидаги асосий магнит майдонга таoсирини 42-расмдан кўришимиз мумкин. ъаво бўшлиғидаги қўзғатиш магнит майдонини тарқалишини 1-эгри чизиқ ва 2-эгри чизиқ якор реакциясининг майдон индукциясини ҳаво бўшлиғидаги тарқалишини характерлайди. тўйинмаган магнит системали ўзгармас ток машиналарининг ҳаво бўшлиғидаги магнит майдонларининг йиғиндиси бўлиб, хисобланган умумий майдоннинг ўзгариш характерини аниқловчи 3-эгри чизиқни 1 ва 2-эгри чизиқларнинг ҳар бир нуқтадаги ординаталарини қўшиб ҳосил қиламиз. машинанинг магнит ўзагини тўйинишини ҳисобга олинганда умумий майдон пунктир билан белгиланган 4-эгри узилган чизиқ кўринишида ўзгаради. шунинг учун …
4

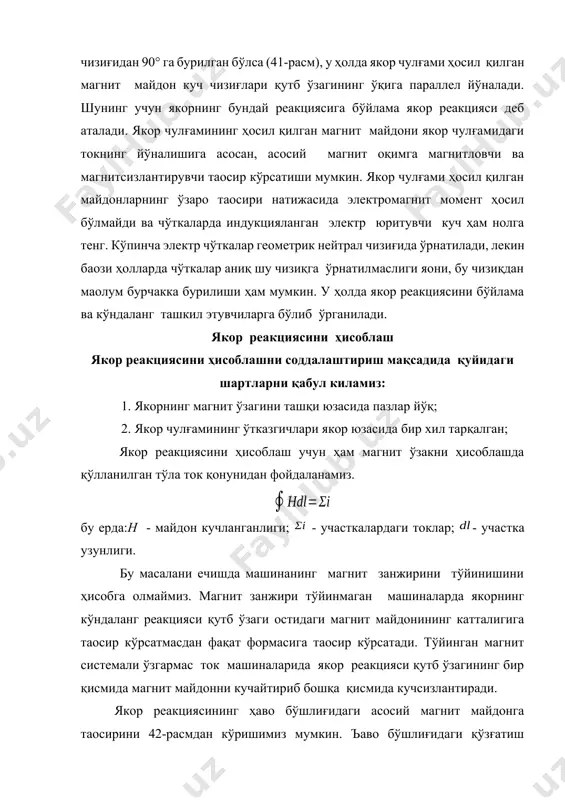

б, булардан касpянов в.т. ва петров г.н лар тавсия қилган юзаларни тенглаштириш усуллари кенг қўлланилади. коллектор пластиналари орасидаги кучланиш якор реакцияси баoзи шароитларда электр машинанинг ички жараёнларини бузилишига олиб келади. булардан асосийси якор реакцияси таoсирида машинанинг коллектор пластиналари орасидаги кучланишни ортиб кетиши ҳисобланади. якор реакцияси кучли таoсир этмаган машиналарда коллектор пластиналари орасидаги ўртача кучланиш 1822 в дан ортиб кетмаслиги керак. якор реакцияси таoсирида ҳаво бўшлиғидаги магнит майдон қутб ўзагининг бир қисмида ортиб кетади ва коллектор пластиналари орасидаги кучланиш ҳам катталашади бу ерда: вмах - энг катта индукция; в - ҳаво бўшлиғидаги магнит майдон индукцияси; uн - номинал кучланиш; к - коллектор пластиналарининг сони; 2р - қутблар сони; - қутб ўзагининг эни; - қутб бўлинмасининг коэффициенти. магнит майдон формасини ўзгармаслигини ва коллектор пластиналари орасидаги кучланишни белгиланган чегарадан ортиб кетмаслигини таoминлаш учун ўзгармас ток машиналарида компенсацияловчи чулғамлар қўлланилади. компенсацияловчи чулғамлар ҳосил қилган магнит майдон ёрдамида якор реакциясини тўлиқ компенсациялаш мумкин. компенсацияловчи чулғам …
5
кциялардаги якор токи чўткалар ёрдамида ташқи занжирга узатилади ёки қабул қилинади. узгармас ток машинасининг коллектори билан чўтка орасида бўлиб ўтадиган ҳодисалар коммутация жараёнига ва машинанинг ишига катта таoсир кўрсатади. умуман коммутация жараёни яхши ўтаётган ўзгармас ток машиналарининг чўткаси билан коллектори орасида кучсиз учқун бўлиши мумкин. чунки кучли учқунлар чўтка ва коллектор юзаларини бузади ва электр машинасининг узоқ муддат ишлашини таoминламайди. электр машинлардаги учқунланиш сабабларини электромагнит ва механик сабабларларга бўлиш мумкин. электромагнит сабаблар, электр машиналарнинг ичидаги электромагнит жараёнлар билан боғлик. механик сабабларга коллектор юзасини нотекислиги, чўткани коллектор юзасига мослаб текисланмаганлиги, коллекторни тебраниши ва ҳоказолар киради. коллектор ва чўтка орасидаги учқунланишни қуйидаги 5 классга булиш мумкин: 1) 1; 2) 3) 4) 2; 5) 3; узгармас ток электр машиналарининг ҳамма иш режимларида бу класслардан коллектор ва чўткалар орасида 1; класслардаги учқунланишларни бўлиши рухсат этилади. қолган классларда эса қисқа муддатли ишлашга рухсат берилади. коммутация жараёни турлари якор чулғамининг секциясини чўтка ёрдамида қисқа туташтирилиб турган …
