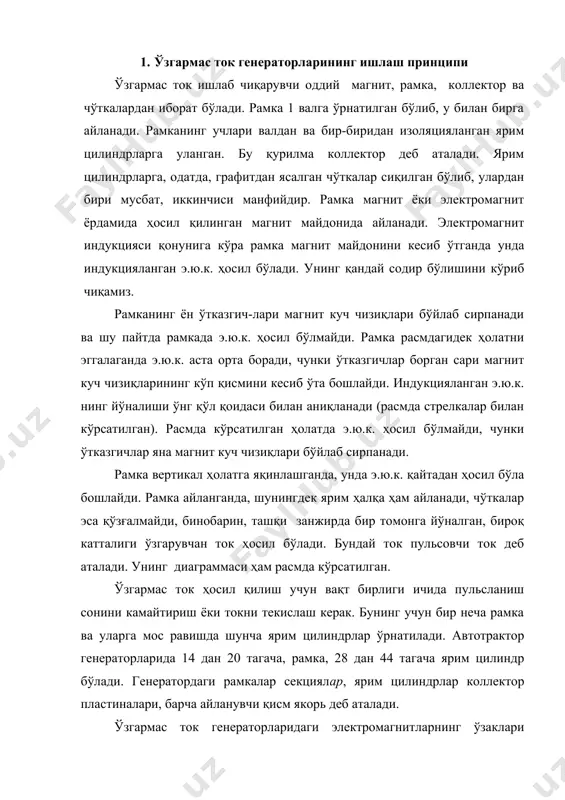

1404557452_54272.doc ўзгармас ток генераторлари режа: 1. ўзгармас ток генераторларининг ишлаш принципи 2. ўзгармас ток генераторларининг тузилиши ва ишлаши 3. ўзгармас ток генраторларига техникавий хизмат кўрсатиш ва уларнинг нуқсонлари 4. ўзгармас ток генераторларининг реле-ростлагичлари 5. реле-ростлагичга техникавий хизмат кўрсатиш ва уларнинг нуқсонлари 1. ўзгармас ток генераторларининг ишлаш принципи ўзгармас ток ишлаб чиқарувчи оддий магнит, рамка, коллектор ва чўткалардан иборат бўлади. рамка 1 валга ўрнатилган бўлиб, у билан бирга айланади. рамканинг учлари валдан ва бир-биридан изоляцияланган ярим цилиндрларга уланган. бу қурилма коллектор деб аталади. ярим цилиндрларга, одатда, графитдан ясалган чўткалар сиқилган бўлиб, улардан бири мусбат, иккинчиси манфийдир. рамка магнит ёки электромагнит ёрдамида ҳосил қилинган магнит майдонида айланади. электромагнит индукцияси қонунига кўра рамка магнит майдонини кесиб ўтганда унда индукцияланган э.ю.к. ҳосил бўлади. унинг қандай содир бўлишини кўриб чиқамиз. рамканинг ён ўтказгич-лари магнит куч чизиқлари бўйлаб сирпанади ва шу пайтда рамкада э.ю.к. ҳосил бўлмайди. рамка расмдагидек ҳолатни эггалаганда э.ю.к. аста орта боради, чунки ўтказгичлар …

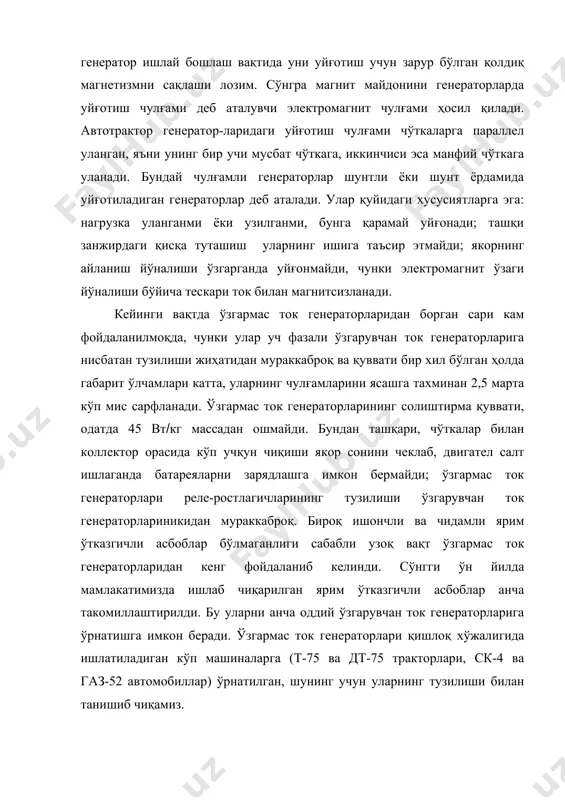

индрлар ўрнатилади. автотрактор генераторларида 14 дан 20 тагача, рамка, 28 дан 44 тагача ярим цилиндр бўлади. генератордаги рамкалар секциялар, ярим цилиндрлар коллектор пластиналари, барча айланувчи қисм якорь деб аталади. ўзгармас ток генераторларидаги электромагнитларнинг ўзаклари генератор ишлай бошлаш вақтида уни уйғотиш учун зарур бўлган қолдиқ магнетизмни сақлаши лозим. сўнгра магнит майдонини генераторларда уйғотиш чулғами деб аталувчи электромагнит чулғами ҳосил қилади. автотрактор генератор-ларидаги уйғотиш чулғами чўткаларга параллел уланган, яъни унинг бир учи мусбат чўткага, иккинчиси эса манфий чўткага уланади. бундай чулғамли генераторлар шунтли ёки шунт ёрдамида уйғотиладиган генераторлар деб аталади. улар қуйидаги хусусиятларга эга: нагрузка уланганми ёки узилганми, бунга қарамай уйғонади; ташқи занжирдаги қисқа туташиш уларнинг ишига таъсир этмайди; якорнинг айланиш йўналиши ўзгарганда уйғонмайди, чунки электромагнит ўзаги йўналиши бўйича тескари ток билан магнитсизланади. кейинги вақтда ўзгармас ток генераторларидан борган сари кам фойдаланилмоқда, чунки улар уч фазали ўзгарувчан ток генераторларига нисбатан тузилиши жиҳатидан мураккаброқ ва қуввати бир хил бўлган ҳолда габарит ўлчамлари катта, …

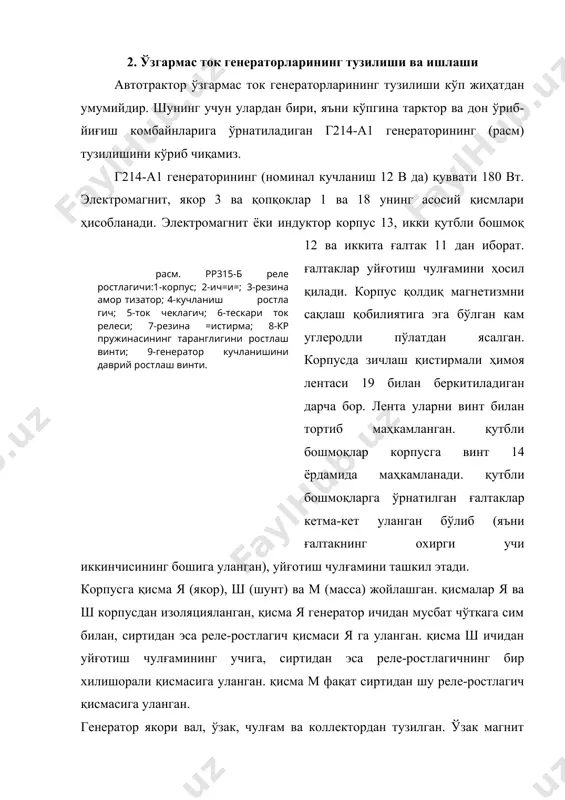

шлатиладиган кўп машиналарга (т-75 ва дт-75 тракторлари, ск-4 ва газ-52 автомобиллар) ўрнатилган, шунинг учун уларнинг тузилиши билан танишиб чиқамиз. 2. ўзгармас ток генераторларининг тузилиши ва ишлаши автотрактор ўзгармас ток генераторларининг тузилиши кўп жиҳатдан умумийдир. шунинг учун улардан бири, яъни кўпгина тарктор ва дон ўриб-йиғиш комбайнларига ўрнатиладиган г214-а1 генераторининг (расм) тузилишини кўриб чиқамиз. г214-а1 генераторининг (номинал кучланиш 12 в да) қуввати 180 вт. электромагнит, якор 3 ва қопқоқлар 1 ва 18 унинг асосий қисмлари ҳисобланади. электромагнит ёки индуктор корпус 13, икки қутбли бошмоқ 12 ва иккита ғалтак 11 дан иборат. ғалтаклар уйғотиш чулғамини ҳосил қилади. корпус қолдиқ магнетизмни сақлаш қобилиятига эга бўлган кам углеродли пўлатдан ясалган. корпусда зичлаш қистирмали ҳимоя лентаси 19 билан беркитиладиган дарча бор. лента уларни винт билан тортиб маҳкамланган. қутбли бошмоқлар корпусга винт 14 ёрдамида маҳкамланади. қутбли бошмоқларга ўрнатилган ғалтаклар кетма-кет уланган бўлиб (яъни ғалтакнинг охирги учи иккинчисининг бошига уланган), уйғотиш чулғамини ташкил этади. корпусга қисма я (якор), …

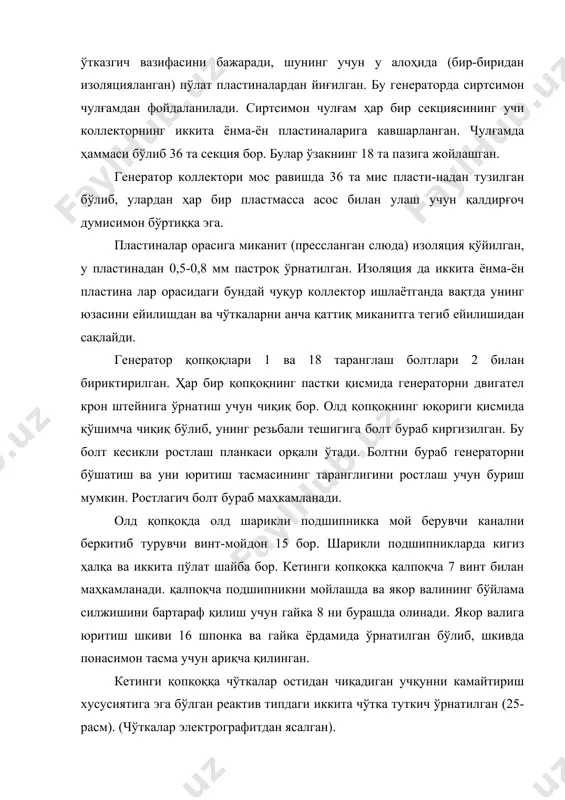

ластмасса асос билан улаш учун қалдирғоч думисимон бўртиққа эга. пластиналар орасига миканит (прессланган слюда) изоляция қўйилган, у пластинадан 0,5-0,8 мм пастроқ ўрнатилган. изоляция да иккита ёнма-ён пластина лар орасидаги бундай чуқур коллектор ишлаётганда вақтда унинг юзасини ейилишдан ва чўткаларни анча қаттиқ миканитга тегиб ейилишидан сақлайди. генератор қопқоқлари 1 ва 18 таранглаш болтлари 2 билан бириктирилган. ҳар бир қопқоқнинг пастки қисмида генераторни двигател крон штейнига ўрнатиш учун чиқиқ бор. олд қопқоқнинг юқориги қисмида қўшимча чиқиқ бўлиб, унинг резьбали тешигига болт бураб киргизилган. бу болт кесикли ростлаш планкаси орқали ўтади. болтни бураб генераторни бўшатиш ва уни юритиш тасмасининг таранглигини ростлаш учун буриш мумкин. ростлагич болт бураб маҳкамланади. олд қопқоқда олд шарикли подшипникка мой берувчи канални беркитиб турувчи винт-мойдон 15 бор. шарикли подшипникларда кигиз ҳалқа ва иккита пўлат шайба бор. кетинги қопқоққа қалпоқча 7 винт билан маҳкамланади. қалпоқча подшипникни мойлашда ва якор валининг бўйлама силжишини бартараф қилиш учун гайка 8 ни бурашда олинади. …

аҳкамланиш жойлари ва симларнинг уланганлиги текширилади, зарур бўлса, қисмалар тозаланади, юритиш тасмасининг таранглиги текширилади. унинг таранглиги вентилятор ва генератор шкивлари орасидаги тасма тармоғига 4-6 кгк билан босилганда эгилиши 12-15 мм бўлиши лозим. таранглик планка болти бўшатилган, генераторни буриб ростланади. 2-техникавий хизмат кўрсатишда (двигател 240 соат ишлагач) биринчи навбатда генератор подшипниклари мойланади. олд подшипникни мойлаш учун винт бураб чиқарилади ва ариқча циатим-221, циатим-202 ёки 158-номерли мой билан тўлдирилади. винт бураб маҳкамланаётганда мой баравар тарқалиши учун якорь шкив орқасига бурилади. кетинги подшипникни мойлашда ундан қалпоғи олинади ва подшипник ҳажмининг 2(3 қисмича мой қуйилади. сўнгра ҳимоя лентаси олинади ва генераторнинг ички юзасидаги чанг насос билан тозаланади. кейин коллектор сирти ва чўткаларнинг ҳолати текширилади, коллектор сирти силлиқ ва ялтироқ оч жигар ранг ёки тўқ жигар ранг тусда бўлиши керак. коллектордаги ифлос бензин шимдирилган тоза латта билан артиб тозаланади, бунда уколлектор сиртига сиқилади, якор эса қўлда айлантирилади. тозалангач, коллекторда тирналиш ёки куюнди борлиги маълум бўлса, …
