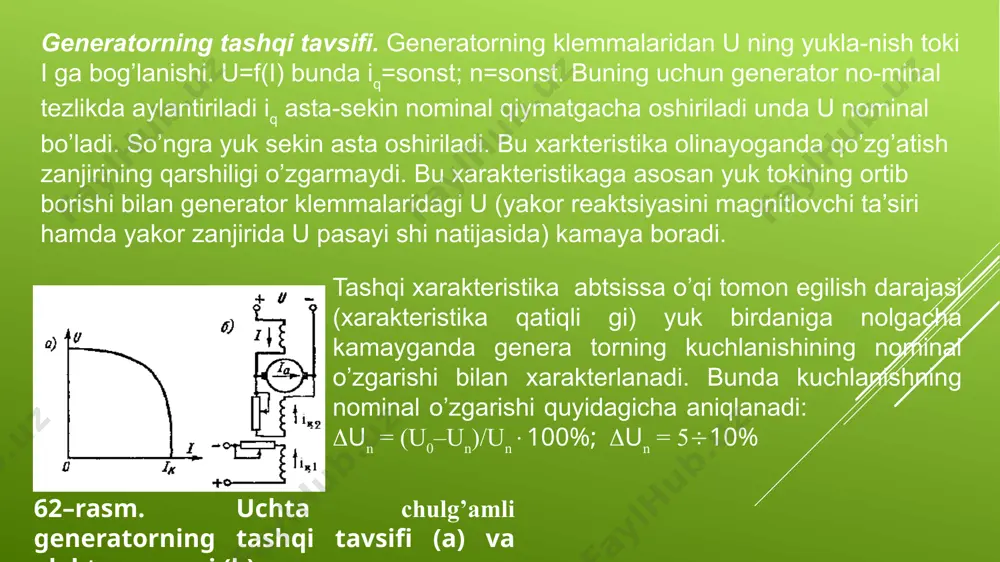

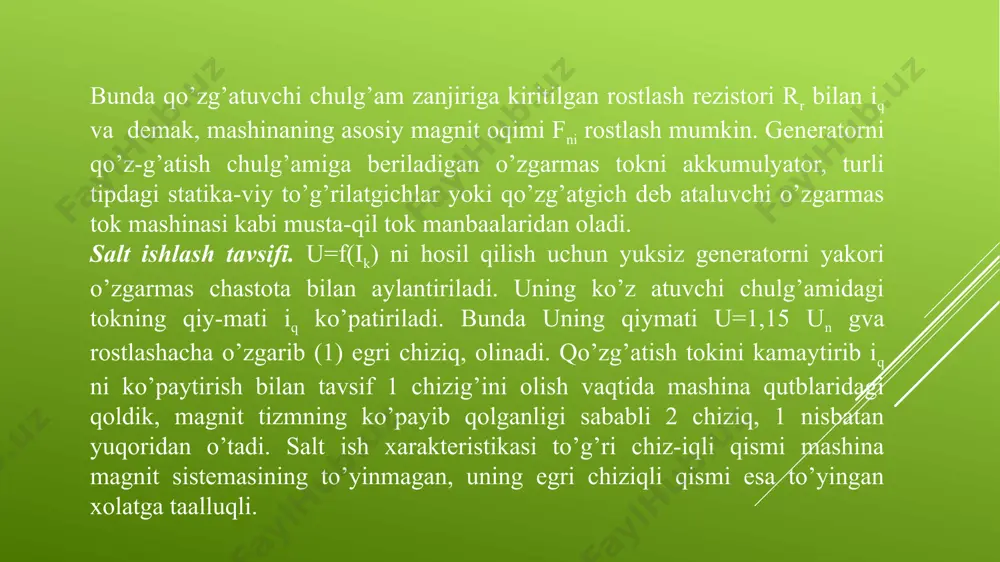

mustaqil qo’zg’atishli o’zgarmas tok generatorlari. mustaqil qo’zg’atishli o’zgarmas tok generatorlari. reja : 1.salt ishlash tavsifi 2.tashqi va rostlash tavsiflari. bunda qo’zg’atuvchi chulg’am zanjiriga kiritilgan rostlash rezistori rr bilan iq va demak, mashinaning asosiy magnit oqimi fni rostlash mumkin. generatorni qo’z-g’atish chulg’amiga beriladigan o’zgarmas tokni akkumulyator, turli tipdagi statika-viy to’g’rilatgichlar yoki qo’zg’atgich deb ataluvchi o’zgarmas tok mashinasi kabi musta-qil tok manbaalaridan oladi. salt ishlash tavsifi. u=f(ik) ni hosil qilish uchun yuksiz generatorni yakori o’zgarmas chastota bilan aylantiriladi. uning ko’z atuvchi chulg’amidagi tokning qiy-mati iq ko’patiriladi. bunda uning qiymati u=1,15 un gva rostlashacha o’zgarib (1) egri chiziq, olinadi. qo’zg’atish tokini kamaytirib iq ni ko’paytirish bilan tavsif 1 chizig’ini olish vaqtida mashina qutblaridagi qoldik, magnit tizmning ko’payib qolganligi sababli 2 chiziq, 1 nisbatan yuqoridan o’tadi. salt ish xarakteristikasi to’g’ri chiz-iqli qismi mashina magnit sistemasining to’yinmagan, uning egri chiziqli qismi esa to’yingan xolatga taalluqli. 62–rasm. uchta chulg’amli generatorning tashqi tavsifi (a) va elektr sxemasi …

2 / 10

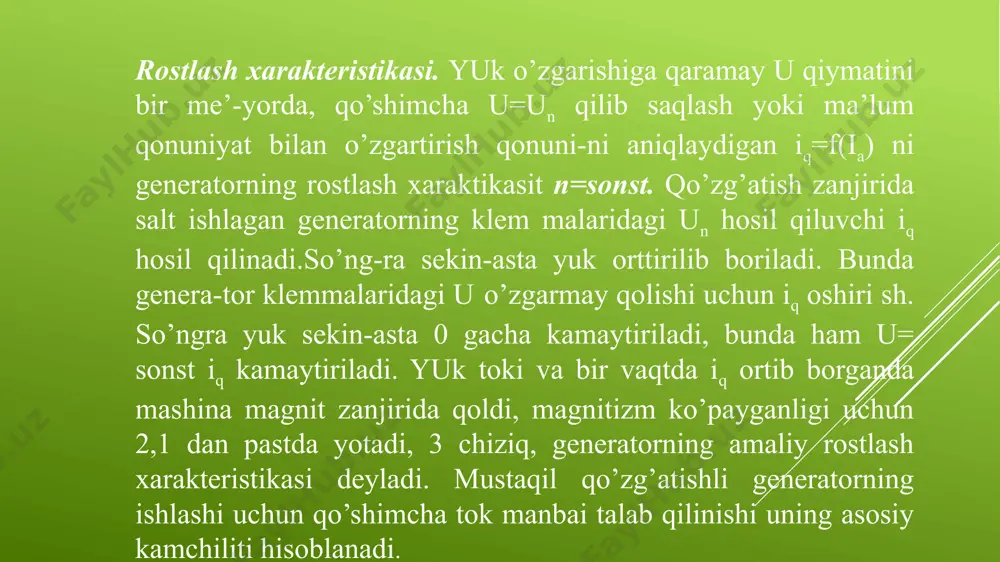

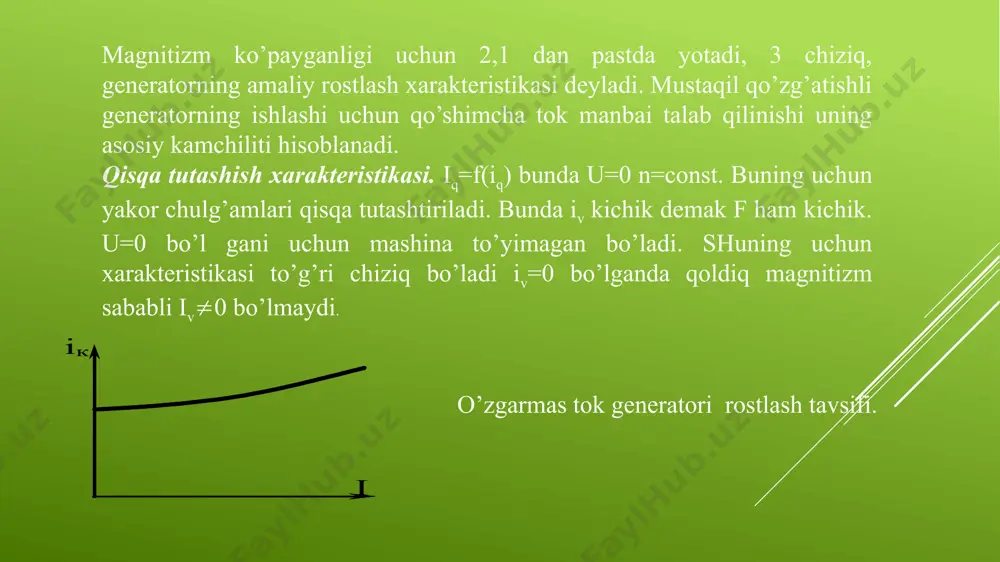

ing nominal o’zgarishi quyidagicha aniqlanadi: un = (u0–un)/un100%; un = 510% rostlash xarakteristikasi. yuk o’zgarishiga qaramay u qiymatini bir me’-yorda, qo’shimcha u=un qilib saqlash yoki ma’lum qonuniyat bilan o’zgartirish qonuni-ni aniqlaydigan iq=f(ia) ni generatorning rostlash xaraktikasit n=sonst. qo’zg’atish zanjirida salt ishlagan generatorning klem malaridagi un hosil qiluvchi iq hosil qilinadi.so’ng-ra sekin-asta yuk orttirilib boriladi. bunda genera-tor klemmalaridagi u o’zgarmay qolishi uchun iq oshiri sh. so’ngra yuk sekin-asta 0 gacha kamaytiriladi, bunda ham u= sonst iq kamaytiriladi. yuk toki va bir vaqtda iq ortib borganda mashina magnit zanjirida qoldi, magnitizm ko’payganligi uchun 2,1 dan pastda yotadi, 3 chiziq, generatorning amaliy rostlash xarakteristikasi deyladi. mustaqil qo’zg’atishli generatorning ishlashi uchun qo’shimcha tok manbai talab qilinishi uning asosiy kamchiliti hisoblanadi. magnitizm ko’payganligi uchun 2,1 dan pastda yotadi, 3 chiziq, generatorning amaliy rostlash xarakteristikasi deyladi. mustaqil qo’zg’atishli generatorning ishlashi uchun qo’shimcha tok manbai talab qilinishi uning asosiy kamchiliti hisoblanadi. qisqa tutashish xarakteristikasi. iq=f(iq) bunda u=0 …

3 / 10

xarakteristikasi salt ishlash xarakteristikasidan pastroqda joylashadi. buning sababi yakor reaktsiyasining magnitsizlanishi va yakordati kuchlanishlar tushuvi. parallel qo’zg’atishli generator va uning xarakteristikalari o’zgarmas tok generatorining o’z-o’zidan qo’zg’alish printsipi mashinaning mag nit sistemasi magnitlanganidan so’ng o’zidan qoldiq magnetizm oqimi fq (to’la oqi mning 2–3%)ni saqlab qolishiga asoslanadi. yakor chulg’amida yeq-ni xosil qiladi. bu eyuk ta’sirida qo’zg’atish chulg’amida qo’zg’atish toki iq hosil qiladi. agar qo’zg’a-tish chulg’amining magnit oqimi orta boradi. natijada generatorning eyuk ortadi. natijada qo’zg’atish chulg’amidan tok qiymatini oshadi. eyuk yana ham ortadi va protsess shu usulda (iqrq=u0) ga teng bo’lguncha davom etadi. 1–generatorning salt ish lash xarakteristikasi. 2–kuchlanishi pasayishining qo’zg’atish tokiga bog’lanishning iqrq=f(iq). bu chiziqlari a nuqtada kesishishi o’z-o’zidan qo’zg’alishli tamom bo’lishi hisoblanadi. tashqi xarakteristikasi. parallel qo’zg’atishli generatorning tashqi xarak-teristikasi mustaqil qo’zg’atilgan generatorning tashqi xarakteristikalaridan yum shoqroq bo’ladi, chunki bunday generatorlarda yakor reaktsiyasi hamda yakor zanjiri da kuchlanishi pasayishdan tashqari yuqoridagi sabablar ham ta’sir etadi. ya’ni u pasayishi bilan iq ham …

4 / 10

yakor chulg’amiga ketma-ket ulangani uchun qo’zg’a-tish toki iq ning qiymati yukning o’zgarishiga bog’liq bo’lib, yakor toki ia ya’ni iq=ia bo’ladi. shu sababli ketma-ket qo’zg’atishli generator xususiyatlari uning faqat tash qi xarakteristikasi bilan aniqlanadi. bu generatorning boshqa xarakteristikala-rini olish uchun uning qch ni mustaqil tok manbaiga ulash lozim. yuk berilishi bilan qo’zg’atuvchi chulg’amdan iq=ia toki o’tib generator u ortib bo radi. generator u ning ortib borishi iq=ia=iq gacha davom etib, qutb o’zaklari to’yin ganidan so’ng esa yuk tokning ko’payishi yakor reaktsiyasining magnitsizlantiruvchi ta’sirini ko’paytirib, generatorning kuchlanishini pasaytiradi. kuchlanish qiyma ti yuk tokiga keskin bog’liqligi sababli ketma-ket qo’zg’atishli generatrlar kam ishlatiladi. aralash qo’zg’atishli generator va uning xarakteristikalari aralash qo’zg’atishli generator qutblarida ikkita qo’zg’atuvchi chulg’am o’ralgan bo’ lib, ulardan biri yakor chulg’amiga parallel, ikkinchisi esa ketma-ket ulanadi. bu qo’zg’atuvchi chulg’amlardagi tokdan mashina qutblarida hosil bo’lgan fp va fs magnit oqimlar bir xil yoki qarama-qarshi tomonlarga yo’nalishi mumkin. odatda bunday ge neratorning qch mos …
