murakkab o'zgarmas tok zanjirlarini hisoblash

DOCX 28 pages 751.5 KB Free download

28 pages

FaylHub.uz

Download via Telegram

Size 751.5 KB

File type DOCX

Pages 28

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 28

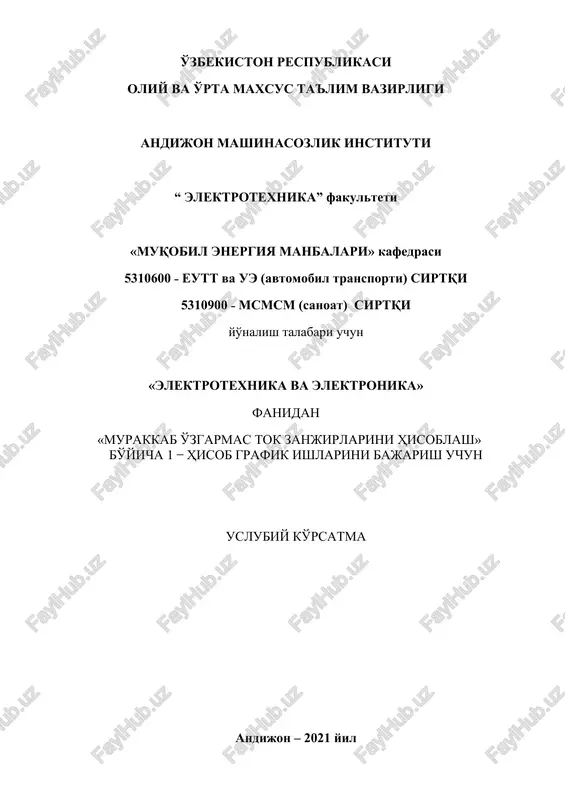

o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi andijon mashinasozlik instituti “ elektrotexnika” fakulteti «muqobil energiya manbalari» kafedrasi 5310600 ˗ eutt va ue (avtomobil transporti) sirtqi 5310900 ˗ msmsm (sanoat) sirtqi yo'nalish talabari uchun «elektrotexnika va elektronika» fanidan «murakkab o'zgarmas tok zanjirlarini hisoblash» bo'yicha 1 ̶ hisob grafik ishlarini bajarish uchun uslubiy ko'rsatma andijon – 2021 yil «tasdiqlayman» andijon mashinasozlik instituti o'quv uslubiy kengashida ko'ribchiqilgan kengash raisi ___________ «___» _______2021 y. «maqullangan» «elektrotexnika» fakulteti kengashida muhokama qilingan va maqullangan kengash raisi sh.daliev «___» _______2021 y. «tavsiya etilgan» «muqobil energiya manbalari» kafedrasi 2021 yil «___» ________ dagi yig'ilishda muhokama qilingan va fakultet kengashida ko'rib chiqish uchun tavsiya etilgan( - son yig'ilish bayoni). kafedra mudiri d.alijanov tuzuvchi: “muqobil energiya manbalari” katta o'qituvchisi d.egamov taqrizchilar: andijon davlat universiteti dotsenti f.m.f.n. x.madaminov. “muqobil energiya manbalari” kafedrasi dotsenti s. aliev. murakkab elektr zanjirlariing hisoblash usullari. 1. kirxgof qonunlarini qo'llash orqali hisoblashlarni bajarish. 2.kontur toklar va …

2 / 28

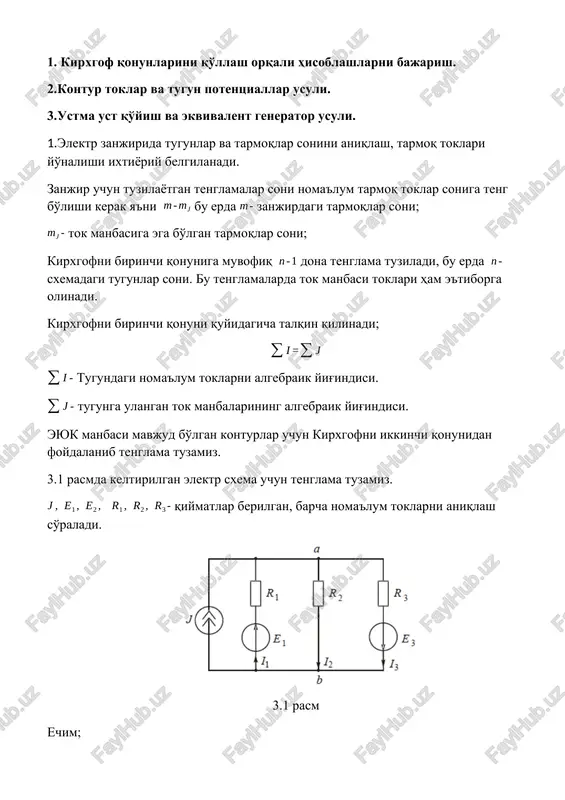

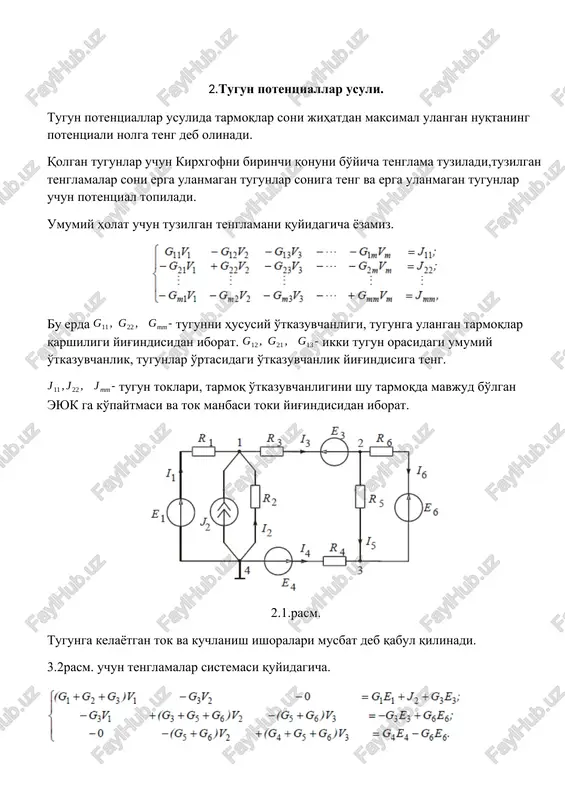

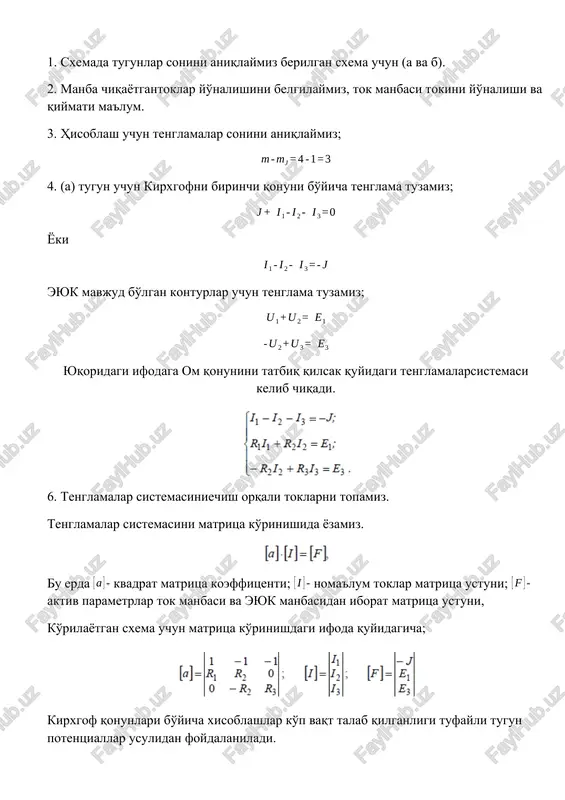

kkinchi qonunidan foydalanib tenglama tuzamiz. 3.1 rasmda keltirilgan elektr sxema uchun tenglama tuzamiz. qiymatlar berilgan, barcha noma'lum toklarni aniqlash so'raladi. 3.1 rasm echim; 1. sxemada tugunlar sonini aniqlaymiz berilgan sxema uchun (a va b). 2. manba chiqayotgantoklar yo'nalishini belgilaymiz, tok manbasi tokini yo'nalishi va qiymati ma'lum. 3. hisoblash uchun tenglamalar sonini aniqlaymiz; 4. (a) tugun uchun kirxgofni birinchi qonuni bo'yicha tenglama tuzamiz; yoki eyuk mavjud bo'lgan konturlar uchun tenglama tuzamiz; yuqoridagi ifodaga om qonunini tatbiq qilsak quyidagi tenglamalarsistemasi kelib chiqadi. 6. tenglamalar sistemasiniechish orqali toklarni topamiz. tenglamalar sistemasini matritsa ko'rinishida yozamiz. bu erda kvadrat matritsa koeffitsenti; noma'lum toklar matritsa ustuni; aktiv parametrlar tok manbasi va eyuk manbasidan iborat matritsa ustuni, ko'rilayotgan sxema uchun matritsa ko'rinishdagi ifoda quyidagicha; kirxgof qonunlari bo'yicha xisoblashlar ko'p vaqt talab qilganligi tufayli tugun potentsiallar usulidan foydalaniladi. 2.tugun potentsiallar usuli. tugun potentsiallar usulida tarmoqlar soni jihatdan maksimal ulangan nuqtaning potentsiali nolga teng deb olinadi. qolgan tugunlar uchun …

3 / 28

opamiz, so'ngra om qonuni bilan tarmoqdagi toklar topiladi. 3. ikki tugun orasidagi kuchlanish usuli. bu usul tugun potentsiallar usulini hususiy ko'rinishi bo'lib ikki tugunga ega bo'lgan zanjirlarda qo'llaniladi. u xolda bitta tugun potentsiali nol deb qabul qilinadi, ikkinchi tugun kuchlanishi ikki tugun orasidagi kuchlanishga teng. agar ikkinchi tugun potentsialini nol deb olsak, birinchi tugun uchun bitta tenglama tuzish etarli bo'ladi. ikki tugun orasida kuchlanishni quyidagicha aniqlaymiz. tarmoq o'tkazuvchanligi, eyuk manbasiga ega bo'lgan tarmoqlar soni, tok manbasiga ega bo'lgan tarmoqlar soni, manbaga ega bo'lmagan tarmoqlar soni. sur'atdagi qo'shiluvchilar soni aktiv tarmoqlar soniga teng. maxrajda passiv tarmoqlar yig'indisi, birinchi tugun kuchlanishini aniqlab om qonuni bo'yicha tarmoq toklarini topamiz. 4. ketma ket va parallel ulangan qarshiliklarni ekvivalent o'zgartirish usuli. ekvivalent o'zgartirish usuli bitta manbaga va bir qancha qarshilikka ega bo'lgan zanjirlarda qo'llaniladi. barcha istemolchilar bitta ekvivalent qarshilikka almashtiriladi. ekvivalent qarshilikdagi tok topiladi, so'ngra sxemani qolgan ketma ket va parallel ulangan elementlaridagi toklar bosqichma …

4 / 28

n. istalgan tarmoqdagi tok mustaqil tarzda ishlayotgan manbalar tamonidan hosil bo'lgan toklarni algebraik yig'indisiga teng. energiya manbalari soniga mos ravishda sxema tuziladi, xar bir tuzilgan sxemada bitta manba qoldiriladi, qolgan eyuk manbalari qiska tutashtiriladi, tok manbasi uzib qo'yiladi. hosil qilingan sxemalarda ekvivalent o'zgartirishlar usuli yordamida toklar aniqlanadi, so'ng xosil qilingan sxemalar ustma ust qo'yilib aniqlangan toklarning algebraik yig'indisi topiladi. ustma ust qo'yish usulini zanjirdagi energiya manbalari uchtagacha bo'lgan holatlar uchun qo'llash maqsadga muvofiq. quyida berilgan 4.2. rasmdagi zanjir uchun ustma ust qo'yish usulini ko'rib chiqamiz; berilgan zanjirda eyuk va tarmoq qashiliklari berilgan, tarmoqdagi toklarni topish so'raladi. echish; 1. zanjirda tugunlar sonini aniqlaymiz (1, 2). 4.2. rasm 2. berilgan sxemadan ikkita bir biriga sxema bog'liq bo'lmagan sxema hosil qilamiz.(4.3 rasm a, b) 4.3. rasm. 3. 4.3rasm binoan tok, energiya manbasi hosil qilgan tok 1 tugunda va toklarga tarmoqlanadi, rezistorlar parallel ulanganligi tufayli uni ekvivalent qarshilikka almashtirish mumkin; shundan so'ng sxema ikkita …

5 / 28

gaekvivalent bo'lgan generatorga almashtirish mumkin. 4.5.rasm. generator eyuk (a, b) nuqtadagi kuchlanishga teng. generator ichki qarshiligi ikki qutblikni kirish qisqichlaridagi passiv elementlarni ekvivalent qarshiligiga teng. zanjirdagi eyuk qisqichlani qisqa tutashtirish va tok manbalarini uzib qo'yish orqali passiv ikki qutblikni hosil qilamiz. 4.5.rasm istalgan ko'rinishdagi berilgan sxemani bir konturdan iborat sxemaga keltirish mumkin. tokni quyidagicha topamiz; 4.6.rasmda keltirilgan sxema uchun ekvivalent generator usuli orqali tokni topish. 1. sxemani ikki qismga ajratamiz; qarshilikka ega bo'lgan va ekvivalent generatorga almashtirilgan aktiv ikki qutblik. buning uchun , qiymatlarni aniqlash zarur. 2.aktiv ikki qutblikni salt ish rejimiga mos keluvchi sxemasini 4.6. rasm. keltiramiz. 4.7.rasm. sxema ikki konturdan tashkil bo'lganligi uchun salt ishlash toki lardan iborat. 3. salt ish rejimida ( nuqtalarga mos keluvchi kuchlanishni aniqlaymiz; 4.7.rasm. 4. 4.birinchi konturda salt ish tokini topamiz; kirxgofning ikkinchi qonuni bo'yicha kontur uchun tenglama tuzamiz. bundan tokni topsak; 5. 4.8.rasmda passiv to'rtqutblikda rezistor qisqa tutashgan, ( nuqtaga nisbatan ekvivalent …
