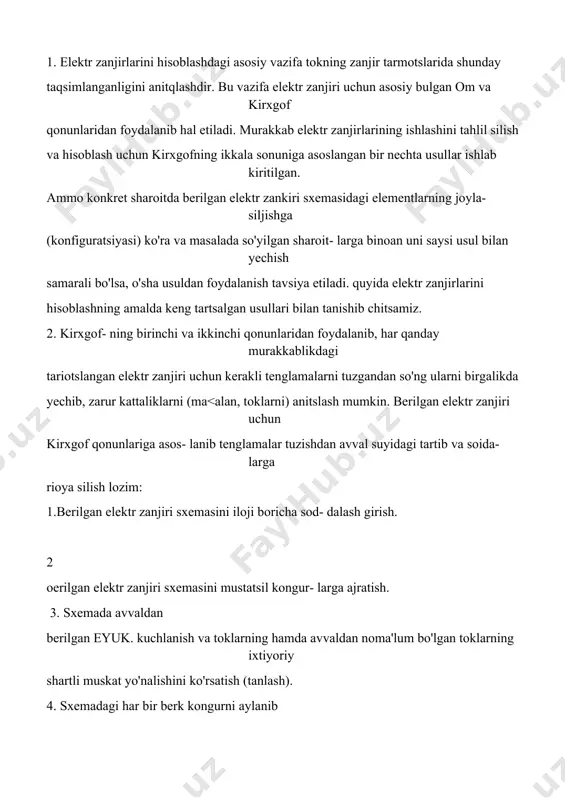

o’zbekiston respublikasi raqamli texnologiyalari vazirligi muhammad al-xorazmiy nomidagi toshkent axborot texnalogiyalari universiteti 1-mavzu: elektr zanjirlarini hisoblash usullari reja: 1-kirish 2-kirxgof qonunlarini bevosita so'llash usuli 3- kontur toklari usuli 4- tugun potentsiallari usuli 5- xulosa 1. elektr zanjirlarini hisoblashdagi asosiy vazifa tokning zanjir tarmotslarida shunday taqsimlanganligini anitqlashdir. bu vazifa elektr zanjiri uchun asosiy bulgan om va kirxgof qonunlaridan foydalanib hal etiladi. murakkab elektr zanjirlarining ishlashini tahlil silish va hisoblash uchun kirxgofning ikkala sonuniga asoslangan bir nechta usullar ishlab kiritilgan. ammo konkret sharoitda berilgan elektr zankiri sxemasidagi elementlarning joyla- siljishga (konfiguratsiyasi) ko'ra va masalada so'yilgan sharoit- larga binoan uni saysi usul bilan yechish samarali bo'lsa, o'sha usuldan foydalanish tavsiya etiladi. quyida elektr zanjirlarini hisoblashning amalda keng tartsalgan usullari bilan tanishib chitsamiz. 2. kirxgof- ning birinchi va ikkinchi qonunlaridan foydalanib, har qanday murakkablikdagi tariotslangan elektr zanjiri uchun kerakli tenglamalarni tuzgandan so'ng ularni birgalikda yechib, zarur kattaliklarni (ma<alan, toklarni) anitslash mumkin. berilgan elektr zanjiri …

2 / 17

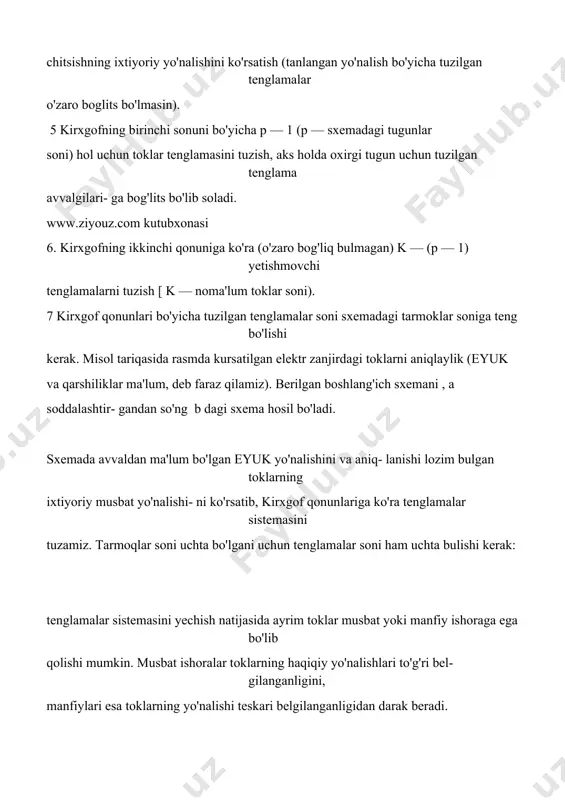

s holda oxirgi tugun uchun tuzilgan tenglama avvalgilari- ga bog'lits bo'lib soladi. www.ziyouz.com kutubxonasi 6. kirxgofning ikkinchi qonuniga ko'ra (o'zaro bog'liq bulmagan) k — (p — 1) yetishmovchi tenglamalarni tuzish [ k — noma'lum toklar soni). 7 kirxgof qonunlari bo'yicha tuzilgan tenglamalar soni sxemadagi tarmoklar soniga teng bo'lishi kerak. misol tariqasida rasmda kursatilgan elektr zanjirdagi toklarni aniqlaylik (eyuk va qarshiliklar ma'lum, deb faraz qilamiz). berilgan boshlang'ich sxemani , a soddalashtir- gandan so'ng b dagi sxema hosil bo'ladi. sxemada avvaldan ma'lum bo'lgan eyuk yo'nalishini va aniq- lanishi lozim bulgan toklarning ixtiyoriy musbat yo'nalishi- ni ko'rsatib, kirxgof qonunlariga ko'ra tenglamalar sistemasini tuzamiz. tarmoqlar soni uchta bo'lgani uchun tenglamalar soni ham uchta bulishi kerak: tenglamalar sistemasini yechish natijasida ayrim toklar musbat yoki manfiy ishoraga ega bo'lib qolishi mumkin. musbat ishoralar toklarning haqiqiy yo'nalishlari to'g'ri bel- gilanganligini, manfiylari esa toklarning yo'nalishi teskari belgilanganligidan darak beradi. 3. bu usul murakkab elektr zanjirlarini hisoblashda amalda keng …

3 / 17

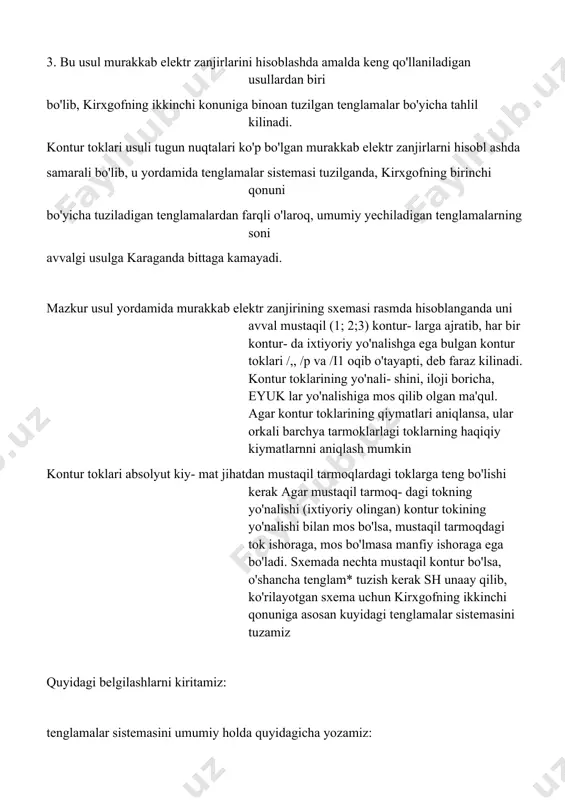

, ular orkali barchya tarmoklarlagi toklarning haqiqiy kiymatlarnni aniqlash mumkin kontur toklari absolyut kiy- mat jihatdan mustaqil tarmoqlardagi toklarga teng bo'lishi kerak agar mustaqil tarmoq- dagi tokning yo'nalishi (ixtiyoriy olingan) kontur tokining yo'nalishi bilan mos bo'lsa, mustaqil tarmoqdagi tok ishoraga, mos bo'lmasa manfiy ishoraga ega bo'ladi. sxemada nechta mustaqil kontur bo'lsa, o'shancha tenglam* tuzish kerak sh unaay qilib, ko'rilayotgan sxema uchun kirxgofning ikkinchi qonuniga asosan kuyidagi tenglamalar sistemasini tuzamiz quyidagi belgilashlarni kiritamiz: tenglamalar sistemasini umumiy holda quyidagicha yozamiz: bu yerda: e{, en, — tegishli konturlardagi eyu k larning algebraik yiginaisi; r1, r2, r3tegishli yondosh konturlar orasidagi yondosh tarmok- lar qarshiliklarining yig'indisi yoki konturlarning o'zaro qarshiliklari 4. agar zanjirdagi berilgan eyuk (tok) manbalari va qarshi- liklari bo'yicha zanjirning tarmoqlaridagi toklar va barcha tugunlari orasidagi kuchlanishlar pasayishini aniqlash mumkin bo'lsa, bunday zanjirni tahlil qilish mumkin, deb hi- soblanadi. agar ixtiyoriy murakkab elektr zanjirdagi ( t + 1)tugun- lardan bittasini ajratib olib, uning …

4 / 17

bo'lsa, u holda /a ga barcha eyuk larning mazkur eyuk lar ulangan tarmoqlar o'tk`zuvchanlik- lariga ko'paytmasining algebraik yig'indisi kiradi. eq gq xosil qilgan tok tugunga sarab yo'nalsa, mazkur ko'paytmaning ishorasi musbat va aksincha yo'nalsa, manfiy buladi. toklar manbai mavjud bo'lganda l h yig'indining qiymati tarmoqning o'tkazuvchanligiga bog'liq bo'lmaydi (agar a-t^gunga nisbatan yo'nalishini hisobga olganda eyuk ham, tok manbai ham s tugunga tegishli bo'lmasa, unda ig = 0 bo'ladi). elektr zanjirlarga sinusoidal signal ta’siridagi xususiyatlarini hisoblash. reja: sinusoidal tok elektr zanjirlarga sinusoidal signal ta’siridagi xususiyatlarini hisoblash. reja: 1. sinusoidal tok. 2. sinusoidal eyuk ni hosil qilish. 3. sinusoidal tokda aktiv r, induktiv l va sig'im c elementlar. 4. sinusoidal kattaliklarning vektor tavsiflari va ularning mohiyati. 5. sinusoidal funksiyalarni vektor diagrammasi va kompleks sonlar orqali ifodalash. sinusoidal tok. amaliy elektrotexnikada asosiy rolni o‘zgaruvchan tok o‘ynaydi. hozirgi -vaqtga kelib deyarli barcha elektr energiya o‘zgaruvchan tok elektr energiyasi ko‘rinishida ishlab chiqaríladi. o‘zgaruvchan tokni o‘zgarmas …

5 / 17

sinusoidal tokning to’lqin diagrammasi davr t-bu muayyan vaqt oralig’i bo’lib , tokning o‘zgarishi takrorlanadi, ya’ni to’liq bitta to’lqin o‘zgarishi kuzatiladi. bir sekunddagi davrlar soni chastota f deb ataladi: [gs] — o‘zgaruvchan tokning burchak chastotasi. sinusning argumenti, ya’ni ) kattalik faza deb ataladi. faza tebranishning oniy t vaqtdagi holatini tasvirlaydi. elektrotexnik qurilmalar uchun kuchlanishning chastotasi standartlashtirilgan. yevropada va mustaqil davlatlar hamdo‘stligi hududlarida 50 gs, aqsh va yaponiyada esa 60 gs qilib olingan. sanoatda maxsus maqsadlar uchun turli xil chastotali o‘zgaruvchan toklardan keng foydalaniladi. masalan, tezyurar yuritmalarda chastotasi 200— 400 gs, elektron qurilmalarda — 500 gs — 50 mgs va h.k. radiotexnika, televideniyeda gs gacha va sanoat elektronikasining ko‘p qurilmalarida nisbatan kichik miqdordagi energiyani elektromagnit to’lqinlar vositasida simsiz uzatish uchun yuqori chastotali o'zgaruvchan toklar zarur. har qanday sinusoidal o 'zgaruvchan funktsiya uchta kattalik bilan aniqlanadi: amplituda qiymati, burchak chastotasi va boshlang'ich fazasi. past chastotali sinusoidal eyuk va toklar sinxron generatorlar yordamida hosil …
