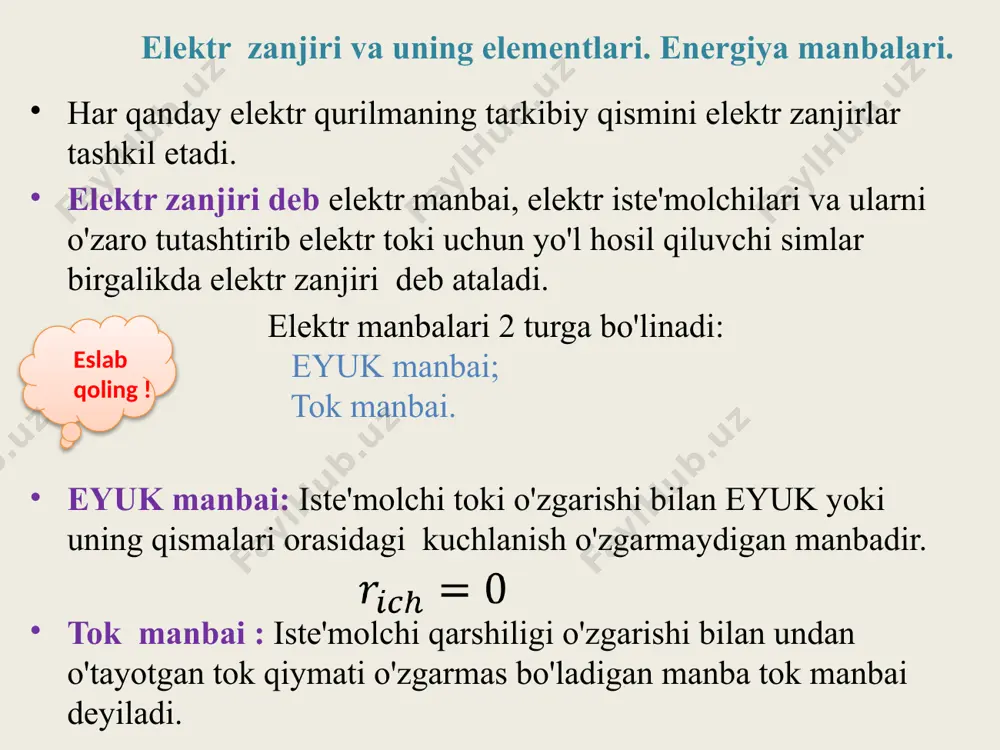

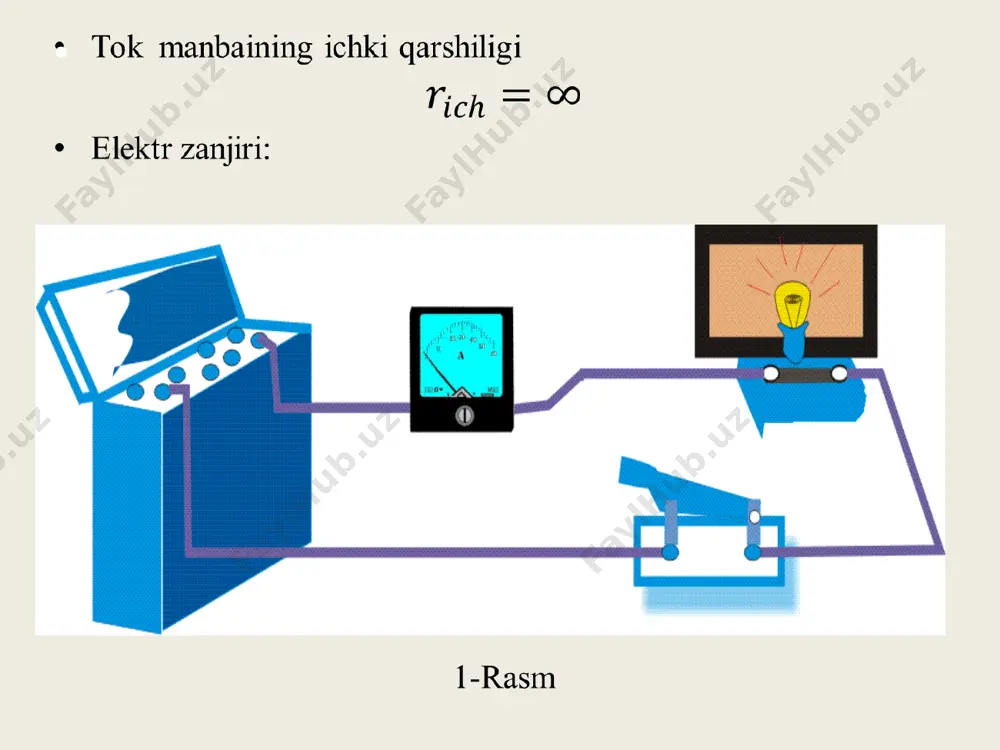

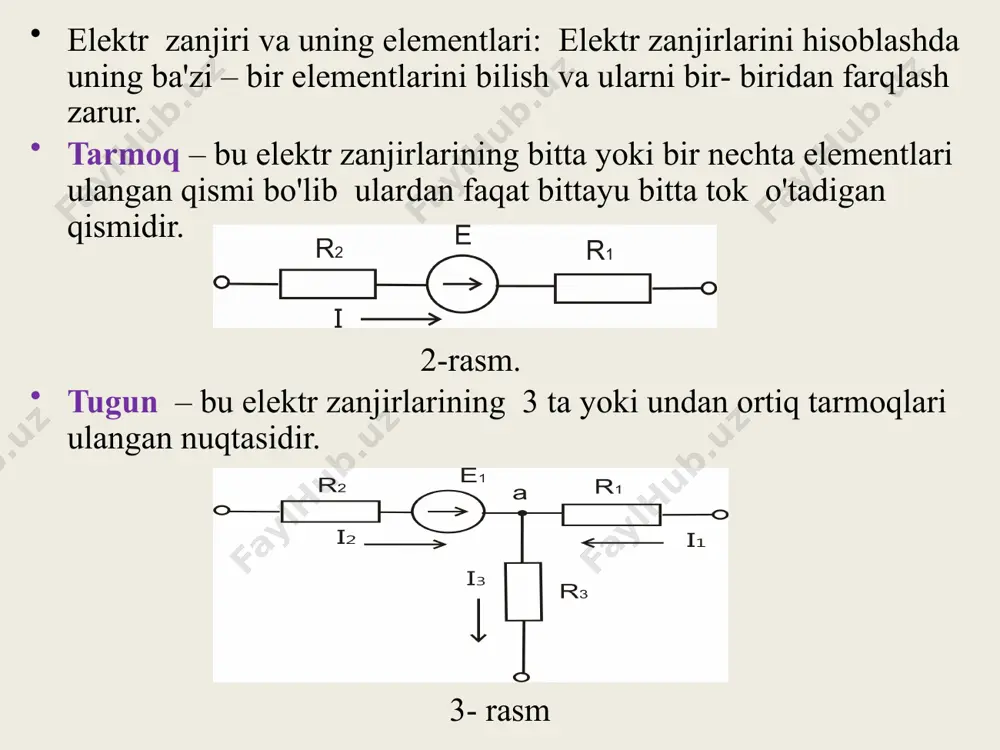

1680945349.pptx 1 i 4 i 5 i u a б в + - аб u бв u 2 i в u 3 r 2 r 1 r 4 r 5 r 3 i 6 r 13 r в u 45 r 6 r б a + - в 1 r u 1 i i 2 r 2 i + - 3 r u 4 r 5 r 6 r /docprops/thumbnail.jpeg o’zgarmas tok zanjirlarini hisoblash o’zgarmas tok zanjirlarini hisoblash reja: elektr zanjiri va uning elementlari. energiya manbalari. om va kirxgoff qonunlari. elektr zanjirlarini hisoblash usullari. elektr zanjiri va uning elementlari. energiya manbalari. har qanday elektr qurilmaning tarkibiy qismini elektr zanjirlar tashkil etadi. elektr zanjiri deb elektr manbai, elektr iste'molchilari va ularni o'zaro tutashtirib elektr toki uchun yo'l hosil qiluvchi simlar birgalikda elektr zanjiri deb ataladi. elektr manbalari 2 turga bo'linadi: eyuk manbai; tok manbai. eyuk manbai: iste'molchi toki o'zgarishi bilan eyuk …

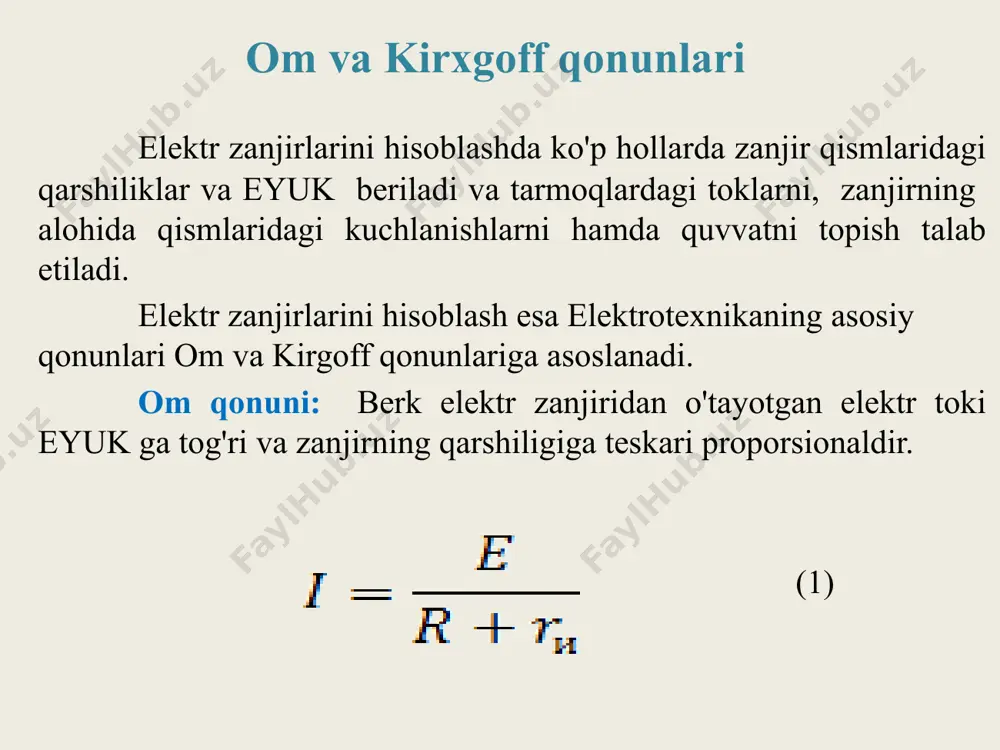

) agarda uchburchakdagi zanjir qismidagi u kuchlanish o’rniga e.yu.k. e qo’ysak, unda qarshilikni zanjirning to’la qarshiligi r deb tushunish kerak 4-rasm. 5-rasm. kirxgoff qonunlari gustav robert kirchhoff (1824-1887) germaniyalik nemis olimi. u oddiy elektr zanjirida elektr zaryadlar harakatini, ya'ni manbadan elektr lampagacha va elektr lampadan manbagacha bo'lgan masofada zarydlar harakatini kuzatdigan. kirxgoffning 1-qonuni: (tok qonuni) kirxgoffning 1-qonunining 2 ta ta'rifi mavjud: 1-ta'rif: tuginga kelayotgan toklar yug'indisi tugundan ketayotgan toklar yig'indisiga teng: (2) 6-rasm 2– ta'rif: tugundagi toklarning algebraik yig'indisi nolgа teng. (3) (4) kirxgoffning 1 - qonuni: 7-rasm. 8-rasm. kirxgoffning 2 - qonuni: (kuchlanish qonuni) kirxgoffning 2 –qonuni eyuk va zanjirning barcha qarshiliklarida kuchlanishlar tushuvi o'rtasida bog'liqlikni belgilaydi. ta'rif: zanjirdagi barcha eyuk larning algebraik yig'indisi shu konturdagi qarshiliklarda kuchlanish tushuvining algebraik yig'indisiga teng. (5) 9-rasm qarshiliklari ketma – ket ulangan zanjir. agar hamma elementlardan bir xil tok (bir xil qiymatga ega) o'tsa bunday zanjirlar ketma-ket ulangan deyiladi kirxgoffning 2-qonuniga binoan: …

mumkin. bu ifodalardan quyidagilar kelib chiqadi. (13) yoki масала. tarmoqlangan elektr tok zanjiri parametrlari r1=40 оm, r2=120 оm, r3=60 оm, r4=90 оm, r5=10 оm, r6=10 оm bo’lib, u=120 b oʼzgarmas kuchlanishga ulangan. ekvivalent qarshiligi va tarmoq toklari aniqlansin. echish: ekvivalent qarshiliklar sxemasini tuzamiz: zanjirning ekvivalent yoki umumiy qarshiligini topamiz. buning uchun birinchi navbatda r13 va r45 qarshiliklarni qo’shamiz: bundan umumiy ekvivalent qarshiligi: umumiy tokni aniqlaymiz: tugun potensiali yoki kuchlanishni aniqlaymiz: endi tarmoq toklarini topamiz: mustaqil yechish uchun masalalar. 1-masala. ketma-ket sxemada ulangan elektr tok zanjir parametrlari: е1=20 v, e2=12v, r1=5 оm, r2=6 оm, r3=9 оm teng. tarmoq toki va potensiallarini aniqlang. 2-masala. paralell sxemada biriktirilgan tok zanjirlarining a va b tugun potensiallaridagi kuchlanish uав=60 v bo’lib, kiruvchi tarmoq toki i=1,5 a va qarshiligi r2=120 оm ga teng. tarmoq toklari, r1 qarshiligi va ekvivalent qarshiligini xisoblab toping. 3-маsala. aralash sxemada biriktirilgan elektr tok zanjiri u=26 v kuchlanishga ulangan bo’lib,qarshilik parametrlari: r1=8 …
