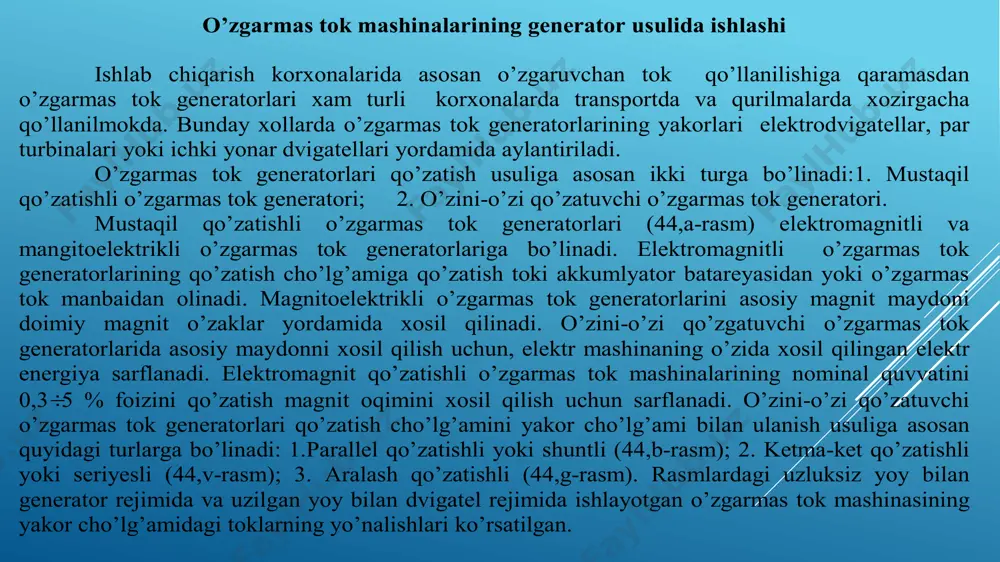

o’zgarmas tok generatorlari o’zgarmas tok generatorlari reja: 1. o’zgarmas tok mashinalarining generator usulida ishlashi. 2. o’zgarmas tok generatorlarining moment va kuchlanish tenglamalari. 3. o’zgarmas tok mashinalarining salt ishlash va qisqa tutashuv tavsiflari. 4. o’zgarmas tok generatorining tashqi, rostlash va yuklanish tavsiflari image1.emf image2.png image3.emf image4.emf image5.emf image6.png image7.emf image8.emf image9.emf o’zgarmas tok mashinalarining generator usulida ishlashi ishlab chiqarish korxonalarida asosan o’zgaruvchan tok qo’llanilishiga qaramasdan o’zgarmas tok generatorlari xam turli korxonalarda transportda va qurilmalarda xozirgacha qo’llanilmokda. bunday xollarda o’zgarmas tok generatorlarining yakorlari elektrodvigatellar, par turbinalari yoki ichki yonar dvigatellari yordamida aylantiriladi. o’zgarmas tok generatorlari qo’zatish usuliga asosan ikki turga bo’linadi:1. mustaqil qo’zatishli o’zgarmas tok generatori; 2. o’zini-o’zi qo’zatuvchi o’zgarmas tok generatori. mustaqil qo’zatishli o’zgarmas tok generatorlari (44,a-rasm) elektromagnitli va mangitoelektrikli o’zgarmas tok generatorlariga bo’linadi. elektromagnitli o’zgarmas tok generatorlarining qo’zatish cho’lg’amiga qo’zatish toki akkumlyator batareyasidan yoki o’zgarmas tok manbaidan olinadi. magnitoelektrikli o’zgarmas tok generatorlarini asosiy magnit maydoni doimiy magnit o’zaklar yordamida xosil …

2 / 6

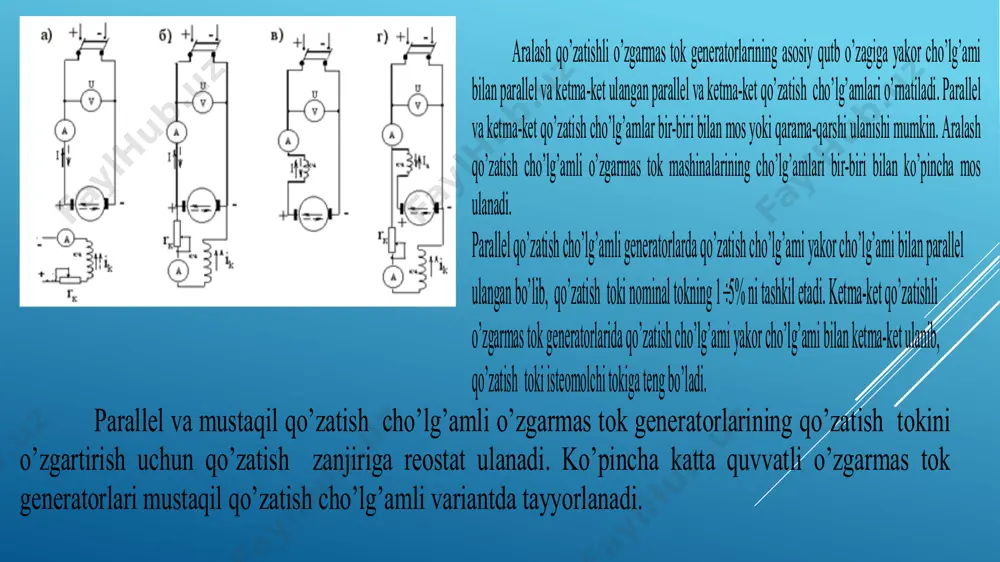

(44,g-rasm). rasmlardagi uzluksiz yoy bilan generator rejimida va uzilgan yoy bilan dvigatel rejimida ishlayotgan o’zgarmas tok mashinasining yakor cho’lg’amidagi toklarning yo’nalishlari ko’rsatilgan. aralash qo’zatishli o’zgarmas tok generatorlarining asosiy qutb o’zagiga yakor cho’lg’ami bilan parallel va ketma-ket ulangan parallel va ketma-ket qo’zatish cho’lg’amlari o’rnatiladi. parallel va ketma-ket qo’zatish cho’lg’amlar bir-biri bilan mos yoki qarama-qarshi ulanishi mumkin. aralash qo’zatish cho’lg’amli o’zgarmas tok mashinalarining cho’lg’amlari bir-biri bilan ko’pincha mos ulanadi. parallel qo’zatish cho’lg’amli generatorlarda qo’zatish cho’lg’ami yakor cho’lg’ami bilan parallel ulangan bo’lib, qo’zatish toki nominal tokning 15% ni tashkil etadi. ketma-ket qo’zatishli o’zgarmas tok generatorlarida qo’zatish cho’lg’ami yakor cho’lg’ami bilan ketma-ket ulanib, qo’zatish toki isteomolchi tokiga teng bo’ladi. parallel va mustaqil qo’zatish cho’lg’amli o’zgarmas tok generatorlarining qo’zatish tokini o’zgartirish uchun qo’zatish zanjiriga reostat ulanadi. ko’pincha katta quvvatli o’zgarmas tok generatorlari mustaqil qo’zatish cho’lg’amli variantda tayyorlanadi. kichik va o’rtacha quvvatli o’zgarmas tok mashinalari asosan parallel qo’zatish cho’lg’amli variantda tayyorlanadi. ketma-ket qo’zatish cho’lg’amli o’zgarmas tok …

3 / 6

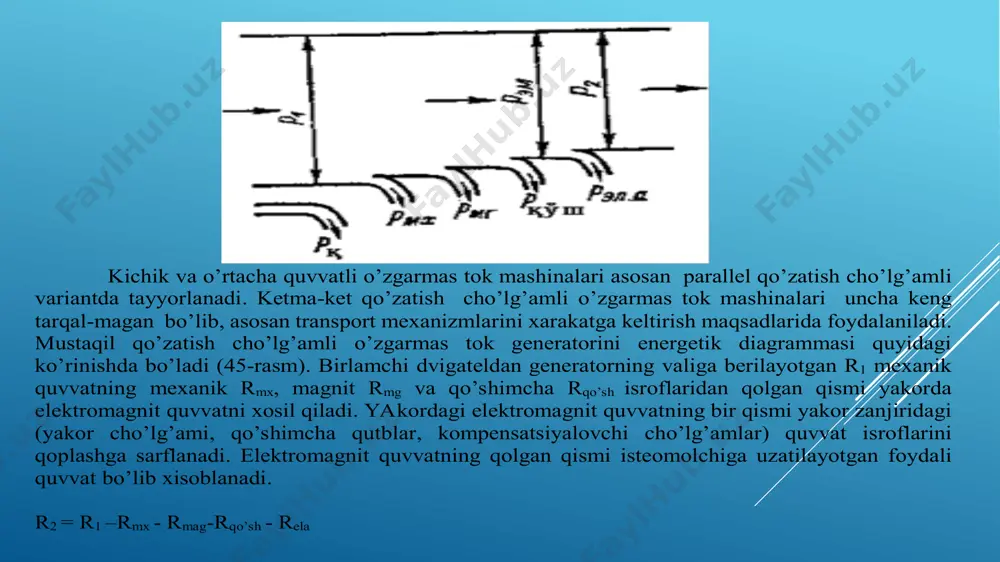

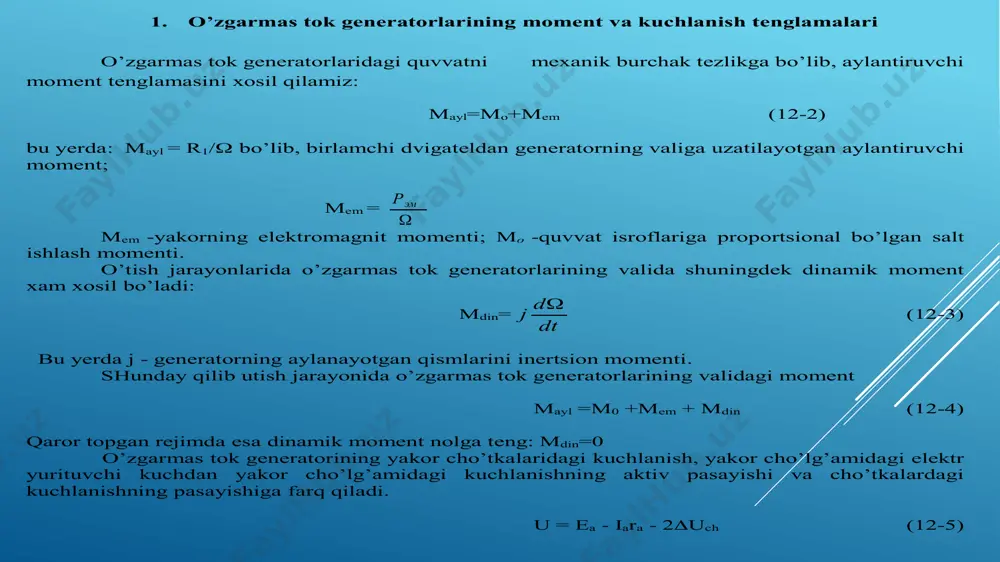

qismi isteomolchiga uzatilayotgan foydali quvvat bo’lib xisoblanadi. r 2 = r 1 –r mx - r mag -r qo’sh - r ela 1. o’zgarmas tok generatorlarining moment va kuchlanish tenglamalari o’zgarmas tok generatorlaridagi quvvatni mexanik burchak tezlikga bo’lib, aylantiruvchi moment tenglamasini xosil qilamiz: m ayl =m o +m em (12-2) bu yerda: m ayl = r 1 / bo’lib, birlamchi dvigateldan generatorning valiga uzatilayotgan aylantiruvchi moment; m em =  эм p m em -yakorning elektromagnit momenti; m o -quvvat isroflariga proportsional bo’lgan salt ishlash momenti. o’tish jarayonlarida o’zgarmas tok generatorlarining valida shuningdek dinamik moment xam xosil bo’ladi: m din = dt d j  (12-3) bu yerda j - generatorning aylanayotgan qismlarini inertsion momenti. shunday qilib utish jarayonida o’zgarmas tok generatorlarining validagi moment m ayl =m 0 +m em + m din (12-4) qaror topgan rejimda esa dinamik moment nolga teng: m din =0 o’zgarmas tok generatorining yakor cho’tkalaridagi …

4 / 6

rab turli xossalarga ega bo’ladilar. quyida mustaqil qo’zatish cho’lg’amli o’zgarmas tok generatorining tavsiflari bilan tanishamiz. /docprops/thumbnail.jpeg
