o’zgarmas tok taxogeneratorlar

PDF 7 pages 299.2 KB Free download

7 pages

FaylHub.uz

Download via Telegram

Size 299.2 KB

File type PDF

Pages 7

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

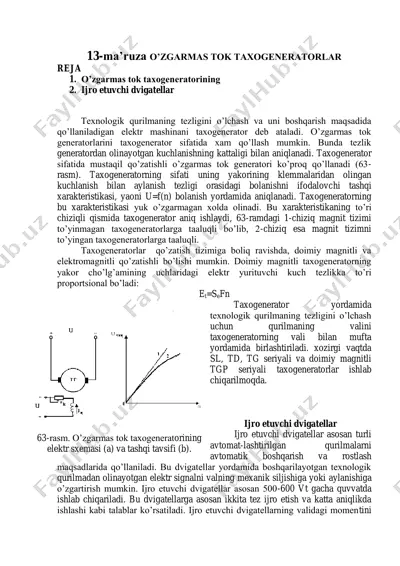

1 / 7

13-ma’ruza o’zgarmas tok taxogeneratorlar reja 1. o’zgarmas tok taxogeneratorining 2. ijro etuvchi dvigatellar texnologik qurilmaning tezligini o’lchash va uni boshqarish maqsadida qo’llaniladigan elektr mashinani taxogenerator deb ataladi. o’zgarmas tok generatorlarini taxogenerator sifatida xam qo’llash mumkin. bunda tezlik generatordan olinayotgan kuchlanishning kattaligi bilan aniqlanadi. taxogenerator sifatida mustaqil qo’zatishli o’zgarmas tok generatori ko’proq qo’llanadi (63- rasm). taxogeneratorning sifati uning yakorining klemmalaridan olingan kuchlanish bilan aylanish tezligi orasidagi bolanishni ifodalovchi tashqi xarakteristikasi, yaoni u=f(n) bolanish yordamida aniqlanadi. taxogeneratorning bu xarakteristikasi yuk o’zgarmagan xolda olinadi. bu xarakteristikaning to’ri chiziqli qismida taxogenerator aniq ishlaydi, 63-ramdagi 1-chiziq magnit tizimi to’yinmagan taxogeneratorlarga taaluqli bo’lib, 2-chiziq esa magnit tizimni to’yingan taxogeneratorlarga taaluqli. taxogeneratorlar qo’zatish tizimiga boliq ravishda, doimiy magnitli va elektromagnitli qo’zatishli bo’lishi mumkin. doimiy magnitli taxogeneratorning yakor cho’lg’amining uchlaridagi elektr yurituvchi kuch tezlikka to’ri proportsional bo’ladi: et=sefn taxogenerator yordamida texnologik qurilmaning tezligini o’lchash uchun qurilmaning valini taxogeneratorning vali bilan mufta yordamida birlashtiriladi. xozirgi vaqtda sl, td, tg …

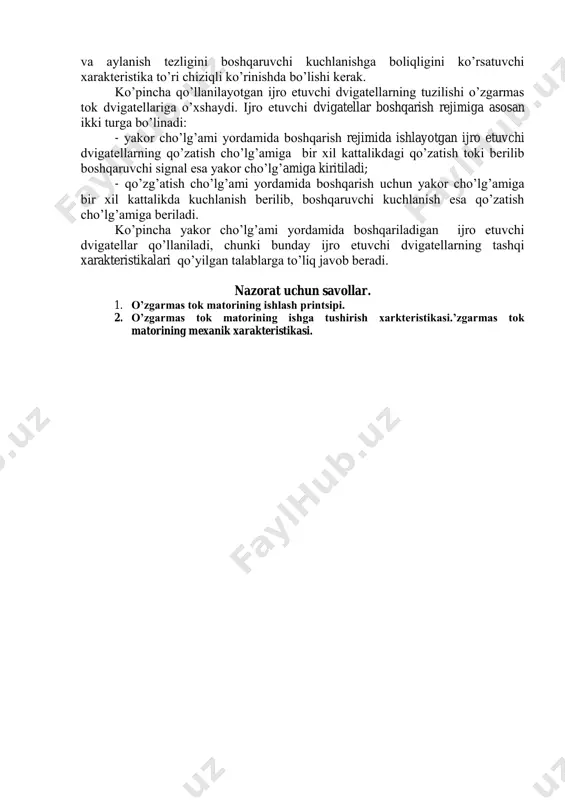

2 / 7

uvchi dvigatellarning validagi momentini 63-rasm. o’zgarmas tok taxogeneratorining elektr sxemasi (a) va tashqi tavsifi (b). va aylanish tezligini boshqaruvchi kuchlanishga boliqligini ko’rsatuvchi xarakteristika to’ri chiziqli ko’rinishda bo’lishi kerak. ko’pincha qo’llanilayotgan ijro etuvchi dvigatellarning tuzilishi o’zgarmas tok dvigatellariga o’xshaydi. ijro etuvchi dvigatellar boshqarish rejimiga asosan ikki turga bo’linadi: - yakor cho’lg’ami yordamida boshqarish rejimida ishlayotgan ijro etuvchi dvigatellarning qo’zatish cho’lg’amiga bir xil kattalikdagi qo’zatish toki berilib boshqaruvchi signal esa yakor cho’lg’amiga kiritiladi; - qo’zg’atish cho’lg’ami yordamida boshqarish uchun yakor cho’lg’amiga bir xil kattalikda kuchlanish berilib, boshqaruvchi kuchlanish esa qo’zatish cho’lg’amiga beriladi. ko’pincha yakor cho’lg’ami yordamida boshqariladigan ijro etuvchi dvigatellar qo’llaniladi, chunki bunday ijro etuvchi dvigatellarning tashqi xarakteristikalari qo’yilgan talablarga to’liq javob beradi. nazorat uchun savollar. 1. o’zgarmas tok matorining ishlash printsipi. 2. o’zgarmas tok matorining ishga tushirish xarkteristikasi.’zgarmas tok matorining mexanik xarakteristikasi. 14-mavzu o’zgarmas tok mashinalarining texnik iqtisodiy ko’rsatkichlari yaxshilangan yangi seriyalari elektrotexnika – elektr energiyasi ishlab chiqarish, elektr va magnit …

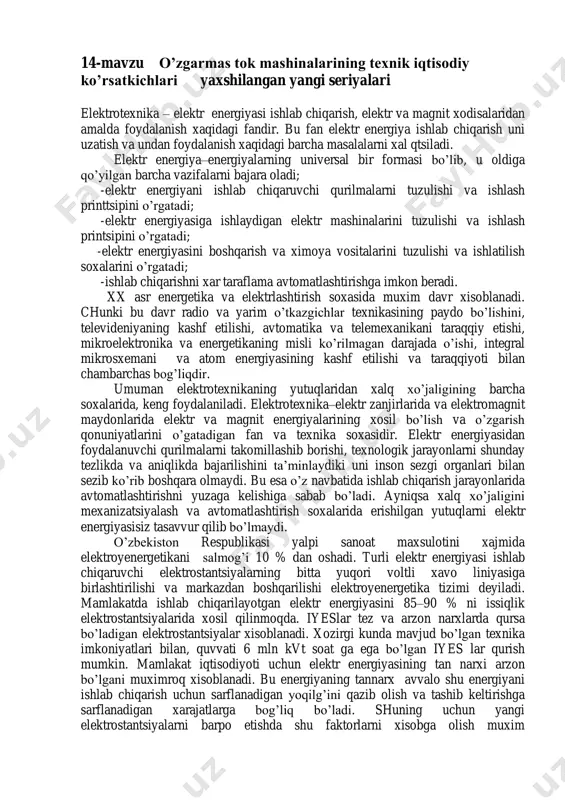

3 / 7

hga imkon beradi. xx asr energetika va elektrlashtirish soxasida muxim davr xisoblanadi. chunki bu davr radio va yarim o’tkazgichlar texnikasining paydo bo’lishini, televideniyaning kashf etilishi, avtomatika va telemexanikani taraqqiy etishi, mikroelektronika va energetikaning misli ko’rilmagan darajada o’ishi, integral mikrosxemani va atom energiyasining kashf etilishi va taraqqiyoti bilan chambarchas bog’liqdir. umuman elektrotexnikaning yutuqlaridan xalq xo’jaligining barcha soxalarida, keng foydalaniladi. elektrotexnika–elektr zanjirlarida va elektromagnit maydonlarida elektr va magnit energiyalarining xosil bo’lish va o’zgarish qonuniyatlarini o’gatadigan fan va texnika soxasidir. elektr energiyasidan foydalanuvchi qurilmalarni takomillashib borishi, texnologik jarayonlarni shunday tezlikda va aniqlikda bajarilishini ta’minlaydiki uni inson sezgi organlari bilan sezib ko’rib boshqara olmaydi. bu esa o’z navbatida ishlab chiqarish jarayonlarida avtomatlashtirishni yuzaga kelishiga sabab bo’ladi. ayniqsa xalq xo’jaligini mexanizatsiyalash va avtomatlashtirish soxalarida erishilgan yutuqlarni elektr energiyasisiz tasavvur qilib bo’lmaydi. o’zbekiston respublikasi yalpi sanoat maxsulotini xajmida elektroyenergetikani salmog’i 10 % dan oshadi. turli elektr energiyasi ishlab chiqaruvchi elektrostantsiyalarning bitta yuqori voltli xavo liniyasiga birlashtirilishi …

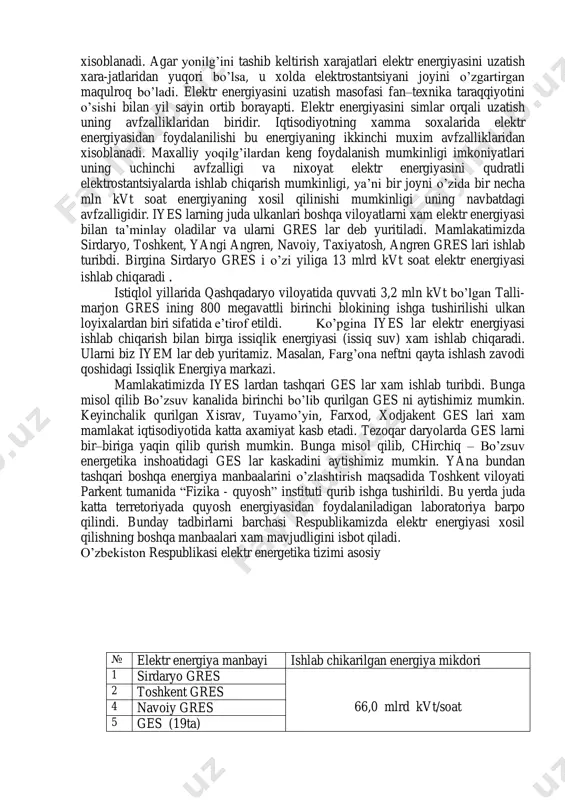

4 / 7

an xarajatlarga bog’liq bo’ladi. shuning uchun yangi elektrostantsiyalarni barpo etishda shu faktorlarni xisobga olish muxim xisoblanadi. agar yonilg’ini tashib keltirish xarajatlari elektr energiyasini uzatish xara-jatlaridan yuqori bo’lsa, u xolda elektrostantsiyani joyini o’zgartirgan maqulroq bo’ladi. elektr energiyasini uzatish masofasi fan–texnika taraqqiyotini o’sishi bilan yil sayin ortib borayapti. elektr energiyasini simlar orqali uzatish uning avfzalliklaridan biridir. iqtisodiyotning xamma soxalarida elektr energiyasidan foydalanilishi bu energiyaning ikkinchi muxim avfzalliklaridan xisoblanadi. maxalliy yoqilg’ilardan keng foydalanish mumkinligi imkoniyatlari uning uchinchi avfzalligi va nixoyat elektr energiyasini qudratli elektrostantsiyalarda ishlab chiqarish mumkinligi, ya’ni bir joyni o’zida bir necha mln kvt soat energiyaning xosil qilinishi mumkinligi uning navbatdagi avfzalligidir. iyes larning juda ulkanlari boshqa viloyatlarni xam elektr energiyasi bilan ta’minlay oladilar va ularni gres lar deb yuritiladi. mamlakatimizda sirdaryo, toshkent, yangi angren, navoiy, taxiyatosh, angren gres lari ishlab turibdi. birgina sirdaryo gres i o’zi yiliga 13 mlrd kvt soat elektr energiyasi ishlab chiqaradi . istiqlol yillarida qashqadaryo viloyatida quvvati …

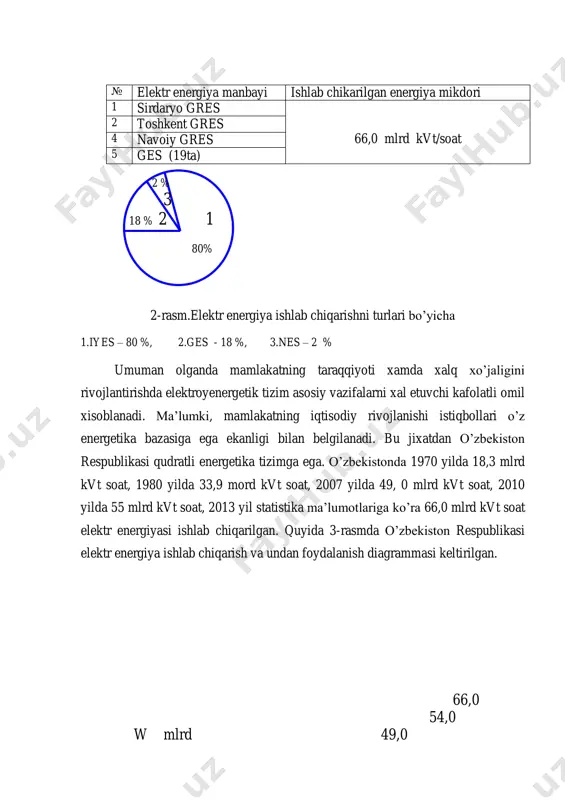

5 / 7

ish mumkin. bunga misol qilib, chirchiq – bo’zsuv energetika inshoatidagi ges lar kaskadini aytishimiz mumkin. yana bundan tashqari boshqa energiya manbaalarini o’zlashtirish maqsadida toshkent viloyati parkent tumanida “fizika - quyosh” instituti qurib ishga tushirildi. bu yerda juda katta terretoriyada quyosh energiyasidan foydalaniladigan laboratoriya barpo qilindi. bunday tadbirlarni barchasi respublikamizda elektr energiyasi xosil qilishning boshqa manbaalari xam mavjudligini isbot qiladi. o’zbekiston respublikasi elektr energetika tizimi asosiy № elektr energiya manbayi ishlab chikarilgan energiya mikdori 1 sirdaryo gres 66,0 mlrd kvt/soat 2 toshkent gres 4 navoiy gres 5 ges (19ta) № elektr energiya manbayi ishlab chikarilgan energiya mikdori 1 sirdaryo gres 66,0 mlrd kvt/soat 2 toshkent gres 4 navoiy gres 5 ges (19ta) 2 % 3 18 % 2 1 80% 2-rasm.elektr energiya ishlab chiqarishni turlari bo’yicha 1.iyes – 80 %, 2.ges - 18 %, 3.nes – 2 % umuman olganda mamlakatning taraqqiyoti xamda xalq xo’jaligini rivojlantirishda elektroyenergetik tizim asosiy vazifalarni xal …
