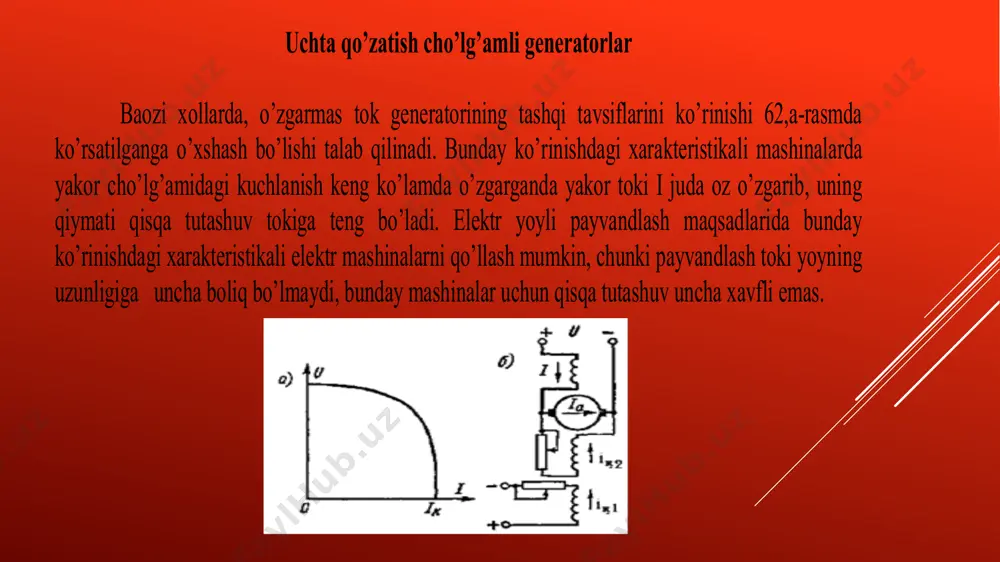

o’zgarmas tok mashinalarining maxsus turlari o’zgarmas tok mashinalarining maxsus turlari 1.uchta qo’zatish cho’lg’amli generatorlar. 2.bo’lingan qutbli o’zgarmas tok generatorlari. 3.unipolyar generatorlar image1.emf image2.png image3.emf image4.emf image5.emf image6.png image7.emf image8.emf image9.emf uchta qo’zatish cho’lg’amli generatorlar baozi xollarda, o’zgarmas tok generatorining tashqi tavsiflarini ko’rinishi 62,a-rasmda ko’rsatilganga o’xshash bo’lishi talab qilinadi. bunday ko’rinishdagi xarakteristikali mashinalarda yakor cho’lg’amidagi kuchlanish keng ko’lamda o’zgarganda yakor toki i juda oz o’zgarib, uning qiymati qisqa tutashuv tokiga teng bo’ladi. elektr yoyli payvandlash maqsadlarida bunday ko’rinishdagi xarakteristikali elektr mashinalarni qo’llash mumkin, chunki payvandlash toki yoyning uzunligiga uncha boliq bo’lmaydi, bunday mashinalar uchun qisqa tutashuv uncha xavfli emas. bunday ko’rinishdagi xarakteristikani uchta: mustaqil, parallel va magnit yurituvchi kuchi mustaqil va parallel qo’zatish cho’lg’amlarining magnit yurituvchi kuchlariga qarama-qarshi yo’nalgan bo’lib, yakor cho’lg’ami bilan esa ketma-ket ulangan qo’zatish cho’lg’amlari o’rnatilgan o’zgarmas tok generatorida olish mumkin. bunday xarakteris-tikali o’zgarmas tok generatorlarlarini tiralish rejimida ishlaydigan mexanizmlarini xarakatga keltirish uchun, masalan, ekskovatorlarda qo’llash mumkin. bu …

2 / 7

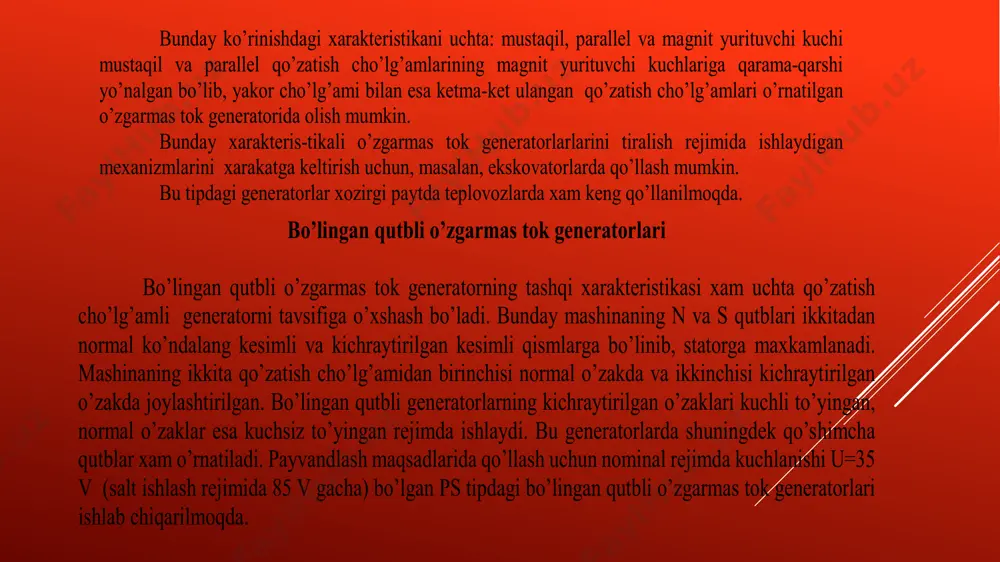

i to’yingan, normal o’zaklar esa kuchsiz to’yingan rejimda ishlaydi. bu generatorlarda shuningdek qo’shimcha qutblar xam o’rnatiladi. payvandlash maqsadlarida qo’llash uchun nominal rejimda kuchlanishi u=35 v (salt ishlash rejimida 85 v gacha) bo’lgan ps tipdagi bo’lingan qutbli o’zgarmas tok generatorlari ishlab chiqarilmoqda. unipolyar generatorlar unipolyar generatorlar yordamida past kuchlanishli (150) v va katta tok (500 ka gacha) xosil qilish mumkin. ko’pincha qo’llanilib kelinayotgan unipolyar generatorlarda magnit maydondan tashqarida o’rnatilgan rotor, xalqa ko’rinishidagi qo’zatish cho’lg’amlar xosil qilgan magnit maydonda aylanadi. mashinaning markaziy, aktiv qismida ishchi magnit oqim doimo bir xil qutbga ega bo’ladi, mashinaning nomi xam shundan kelib chiqqan. rotorni cho’lg’amining vazifasini uning yaxlit magnit o’zagi bajaradi. magnit maydonda aylanadigan rotorning markaziy aktiv qismida induktsiyalangan elektr yurituvchi kuch doim bir xil yo’nalgan bo’ladi. unipolyar generatorlardan tokni rotordagi cho’tkalar yordamida qabul qilib olinadi. unipolyar generatorlardan katta toklarni uzatish ancha qiyin, shuning uchun bu mashinalarning cho’tka apparatida ancha katta mexanik va elektr quvvat isroflari …

3 / 7

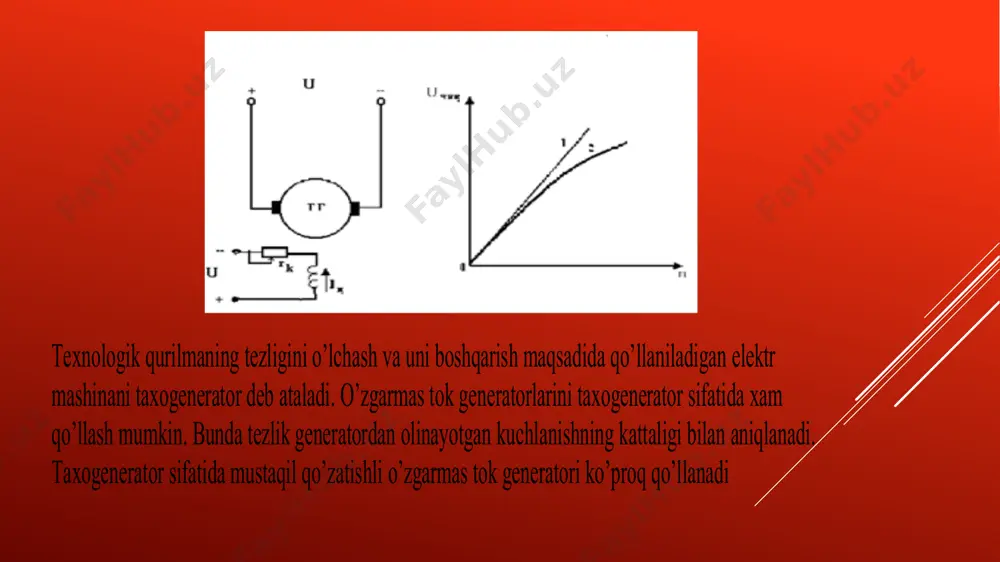

akteristikaning to’ri chiziqli qismida taxogenerator aniq ishlaydi, 63-ramdagi 1-chiziq magnit tizimi to’yinmagan taxogeneratorlarga taaluqli bo’lib, 2-chiziq esa magnit tizimni to’yingan taxogeneratorlarga taaluqli. taxogeneratorlar qo’zatish tizimiga boliq ravishda, doimiy magnitli va elektromagnitli qo’zatishli bo’lishi mumkin. doimiy magnitli taxogeneratorning yakor cho’lg’amining uchlaridagi elektr yurituvchi kuch tezlikka to’ri proportsional bo’ladi: e t =s e fn taxogenerator yordamida texnologik qurilmaning tezligini o’lchash uchun qurilmaning valini taxogeneratorning vali bilan mufta yordamida birlashtiriladi. xozirgi vaqtda sl, td, tg seriyali va doimiy magnitli tgp seriyali taxogeneratorlar ishlab chiqarilmoqda. ijro etuvchi dvigatellar ijro etuvchi dvigatellar asosan turli avtomat-lashtirilgan qurilmalarni avtomatik boshqarish va rostlash maqsadlarida qo’llaniladi. bu dvigatellar yordamida boshqarilayotgan texnologik qurilmadan olinayotgan elektr signalni valning mexanik siljishiga yoki aylanishiga o’zgartirish mumkin. ijro etuvchi dvigatellar asosan 500-600 vt gacha quvvatda ishlab chiqariladi. bu dvigatellarga asosan ikkita tez ijro etish va katta aniqlikda ishlashi kabi talablar ko’rsatiladi. ijro etuvchi dvigatellarning validagi momentini va aylanish tezligini boshqaruvchi kuchlanishga boliqligini ko’rsatuvchi xarakteristika …

4 / 7

mida boshqariladigan ijro etuvchi dvigatellar qo’llaniladi, chunki bunday ijro etuvchi dvigatellarning tashqi xarakteristikalari /docprops/thumbnail.jpeg
