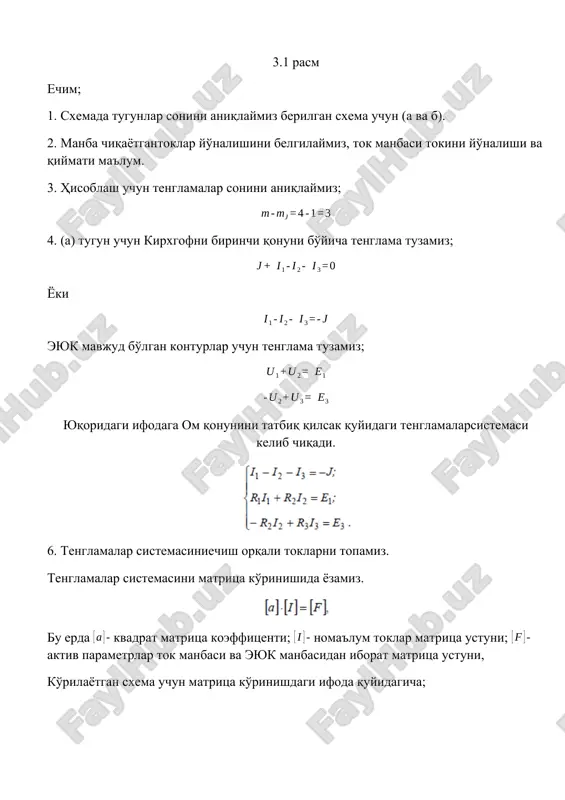

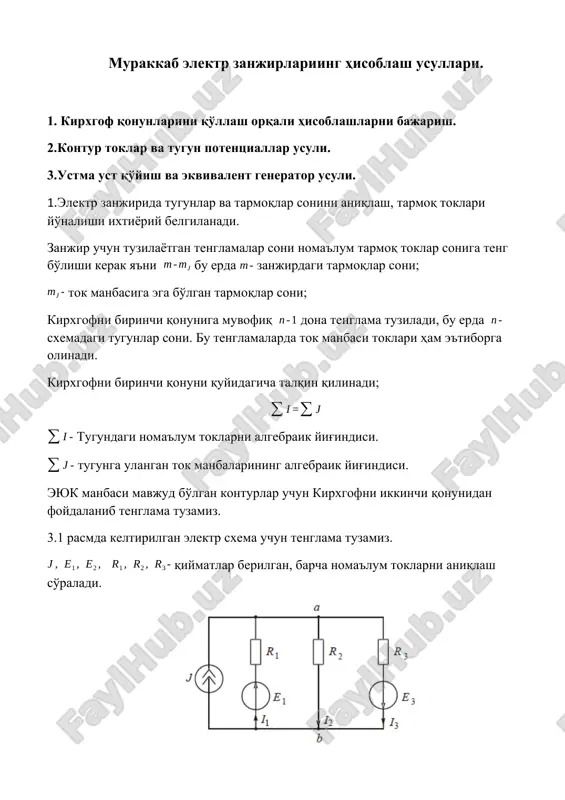

murakkab elektr zanjirlariing hisoblash usullari. 1. kirxgof qonunlarini qo'llash orqali hisoblashlarni bajarish. 2.kontur toklar va tugun potentsiallar usuli. 3.ustma ust qo'yish va ekvivalent generator usuli. 1.elektr zanjirida tugunlar va tarmoqlar sonini aniqlash, tarmoq toklari yo'nalishi ixtiyoriy belgilanadi. zanjir uchun tuzilayotgan tenglamalar soni noma'lum tarmoq toklar soniga teng bo'lishi kerak ya'ni bu erda zanjirdagi tarmoqlar soni; tok manbasiga ega bo'lgan tarmoqlar soni; kirxgofni birinchi qonuniga muvofiq dona tenglama tuziladi, bu erda sxemadagi tugunlar soni. bu tenglamalarda tok manbasi toklari ham e'tiborga olinadi. kirxgofni birinchi qonuni quyidagicha talqin qilinadi; tugundagi noma'lum toklarni algebraik yig'indisi. tugunga ulangan tok manbalarining algebraik yig'indisi. eyuk manbasi mavjud bo'lgan konturlar uchun kirxgofni ikkinchi qonunidan foydalanib tenglama tuzamiz. 3.1 rasmda keltirilgan elektr sxema uchun tenglama tuzamiz. qiymatlar berilgan, barcha noma'lum toklarni aniqlash so'raladi. 3.1 rasm echim; 1. sxemada tugunlar sonini aniqlaymiz berilgan sxema uchun (a va b). 2. manba chiqayotgantoklar yo'nalishini belgilaymiz, tok manbasi tokini yo'nalishi va qiymati …

2 / 26

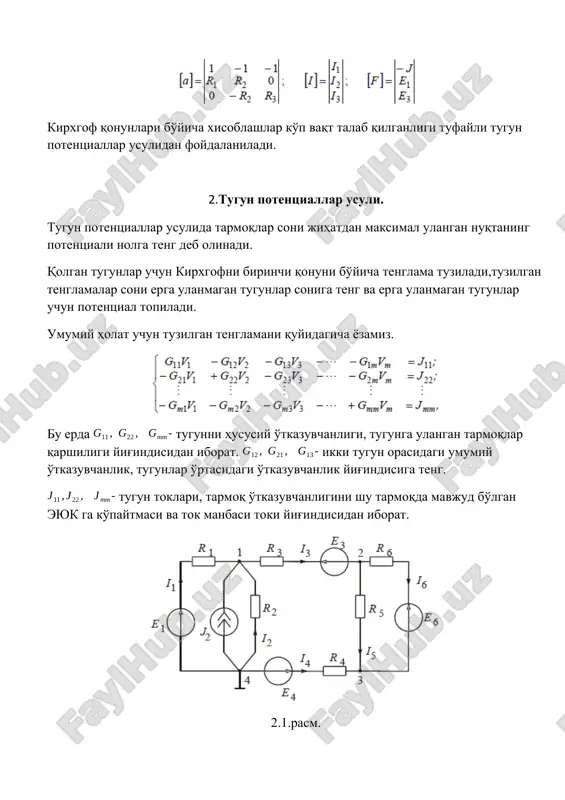

qlar soni jihatdan maksimal ulangan nuqtaning potentsiali nolga teng deb olinadi. qolgan tugunlar uchun kirxgofni birinchi qonuni bo'yicha tenglama tuziladi,tuzilgan tenglamalar soni erga ulanmagan tugunlar soniga teng va erga ulanmagan tugunlar uchun potentsial topiladi. umumiy holat uchun tuzilgan tenglamani quyidagicha yozamiz. bu erda tugunni hususiy o'tkazuvchanligi, tugunga ulangan tarmoqlar qarshiligi yig'indisidan iborat. ikki tugun orasidagi umumiy o'tkazuvchanlik, tugunlar o'rtasidagi o'tkazuvchanlik yig'indisiga teng. tugun toklari, tarmoq o'tkazuvchanligini shu tarmoqda mavjud bo'lgan eyuk ga ko'paytmasi va tok manbasi toki yig'indisidan iborat. 2.1.rasm. tugunga kelayotgan tok va kuchlanish ishoralari musbat deb qabul qilinadi. 3.2rasm. uchun tenglamalar sistemasi quyidagicha. tenglamalar sistemasini echish orqali tugun potentsiallarini topamiz, so'ngra om qonuni bilan tarmoqdagi toklar topiladi. 3. ikki tugun orasidagi kuchlanish usuli. bu usul tugun potentsiallar usulini hususiy ko'rinishi bo'lib ikki tugunga ega bo'lgan zanjirlarda qo'llaniladi. u xolda bitta tugun potentsiali nol deb qabul qilinadi, ikkinchi tugun kuchlanishi ikki tugun orasidagi kuchlanishga teng. agar ikkinchi tugun potentsialini …

3 / 26

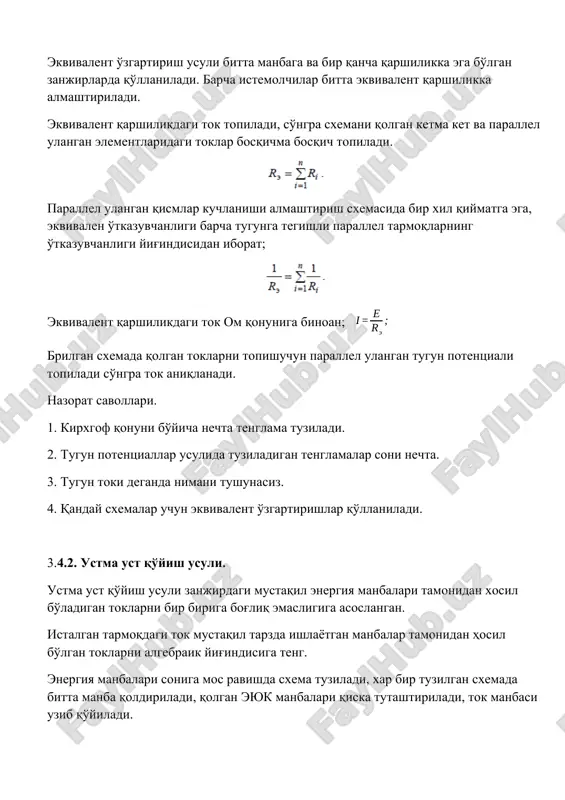

i qolgan ketma ket va parallel ulangan elementlaridagi toklar bosqichma bosqich topiladi. parallel ulangan qismlar kuchlanishi almashtirish sxemasida bir xil qiymatga ega, ekvivalen o'tkazuvchanligi barcha tugunga tegishli parallel tarmoqlarning o'tkazuvchanligi yig'indisidan iborat; ekvivalent qarshilikdagi tok om qonuniga binoan; brilgan sxemada qolgan toklarni topishuchun parallel ulangan tugun potentsiali topiladi so'ngra tok aniqlanadi. nazorat savollari. 1. kirxgof qonuni bo'yicha nechta tenglama tuziladi. 2. tugun potentsiallar usulida tuziladigan tenglamalar soni nechta. 3. tugun toki deganda nimani tushunasiz. 4. qanday sxemalar uchun ekvivalent o'zgartirishlar qo'llaniladi. 3.4.2. ustma ust qo'yish usuli. ustma ust qo'yish usuli zanjirdagi mustaqil energiya manbalari tamonidan xosil bo'ladigan toklarni bir biriga bog'liq emasligiga asoslangan. istalgan tarmoqdagi tok mustaqil tarzda ishlayotgan manbalar tamonidan hosil bo'lgan toklarni algebraik yig'indisiga teng. energiya manbalari soniga mos ravishda sxema tuziladi, xar bir tuzilgan sxemada bitta manba qoldiriladi, qolgan eyuk manbalari qiska tutashtiriladi, tok manbasi uzib qo'yiladi. hosil qilingan sxemalarda ekvivalent o'zgartirishlar usuli yordamida toklar aniqlanadi, so'ng …

4 / 26

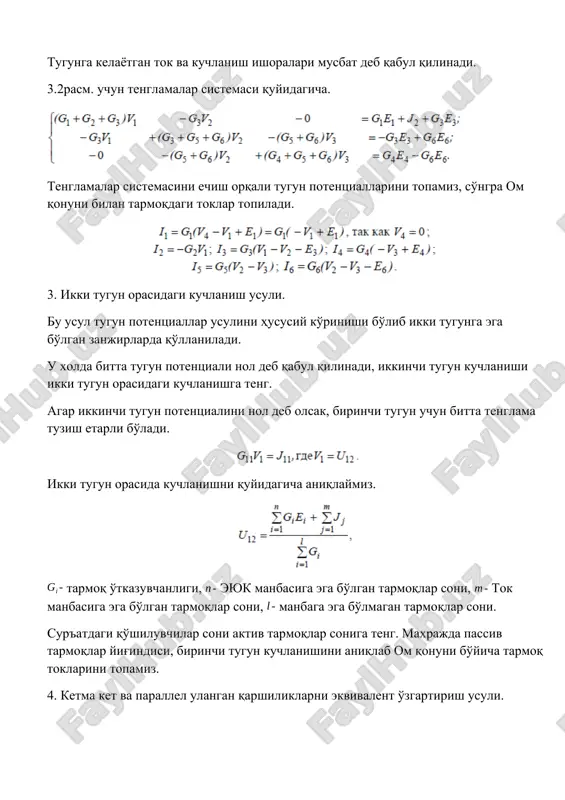

h mumkin; shundan so'ng sxema ikkita ketma ket ulangan elementlardan iborat bo'lib qoladi; tok ga teng om qonuni bo'yicha. tok ni quyidagicha topamiz; tok ga teng. 4. 4.3rasm (b) sxemada tokni topish yuqoridagiga o'xshash. ekvivalent qarshilik tok ga teng. tok ni kirxgofni 2 qonuni orqali topamiz; ga teng. bu erdan ga teng, ga teng. 5. xosil qilingan 4.3rasm (a,b) da toklarni algebraik yig'indisi orqali 4.2. rasmdagi haqiqiy toklarni topamiz. 4.3. ekvivalent generator usuli. bu usul bilan bitta tarmoqdagi tokni topish bilan sxemani ekvivalent almashtirishga olib kelish orqali bajariladi, xisoblash mohiyati murakkab sxemani ekvivalent bitta konturga olib kelishdan iborat. sxema ikki qismga ashratiladi birinchisi tokni aniqlash kerak bo'lgan qism va qolgan qism, buni aktiv ikki qutblik ko'rinishda deb olamiz.4.4.rasm 4.4.rasm. istalgan ikki qutblikni ungaekvivalent bo'lgan generatorga almashtirish mumkin. 4.5.rasm. generator eyuk (a, b) nuqtadagi kuchlanishga teng. generator ichki qarshiligi ikki qutblikni kirish qisqichlaridagi passiv elementlarni ekvivalent qarshiligiga teng. zanjirdagi eyuk qisqichlani …

5 / 26

to'rtqutblikda rezistor qisqa tutashgan, ( nuqtaga nisbatan ekvivalent qarshilik; 6. tarmoqdagi tokni topamiz; 4.8.rasm. . nazorat savollari. 1.ustma ust qo'yish usuli bilan hisoblashlar qanday bajariladi. 2. ustma ust qo'yish usulida sxema necha qismdan iborat bo'ladi va ularda toklar qanday topiladi. 3. ekvivalent generator usuli boshqa usullardan qanday farqlanadi. 4. ekvivalent generator usulining mohiyati nimada. 5. ekvivalent generator eyuk va uning ichki qarshiligi nimaga teng. 1-usul kirxgof konunlari buyicha tenglama tuzamiz. konturdagi toklar yunalishini soat strelkasi buyicha olamiz. , , , , , , yukoridagi tenglamani kuyidagi usul bilan echamiz. birinchi konturdagi tokni topamiz. birinchi konturdagi tok. ikkinchi konturdagi tokni topamiz. ikkinchi konturdagi tok. uchinchi konturdagi tokni topamiz. uchinchi konturdagi tok. tarmok toklarini topamiz. karshilikdan utayotgan tok birinchi kontur tokiga teng. karshilikdagi tok ikkinchi kontur tokiga teng. karshilikdagi tok uchinchi kontur tokiga teng. karshilikdan utayotgan tok birinchi va ikkinchi kontur toklari ayirmasiga teng. karshilikorkaliutayotgan tok ikkinchivauchinchi kontur toklariayirmasigateng. 2-usul murakkab zanjirda …
