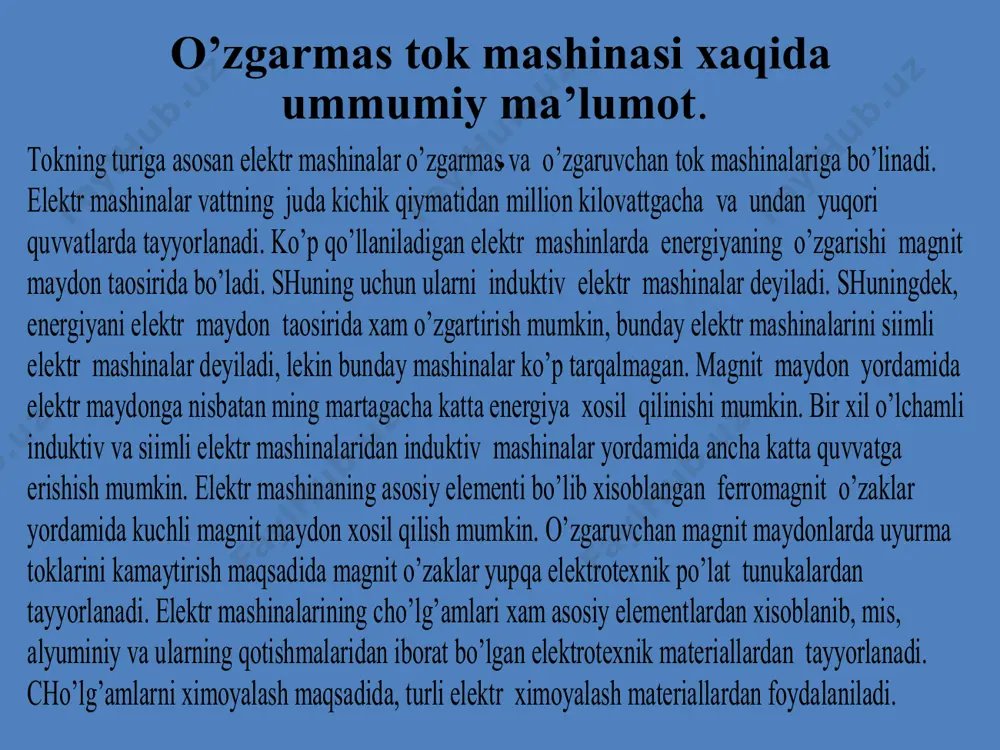

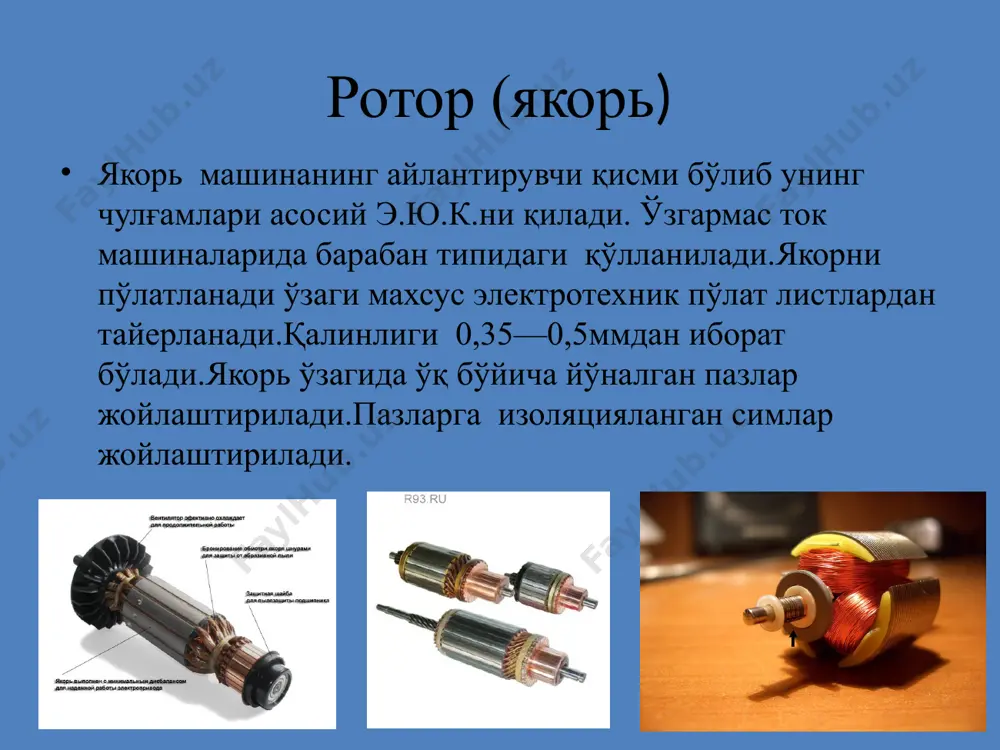

слайд 1 презентация : «ўзгармас ток двигателлари» o’zgarmas tok mashinasi xaqida ummumiy ma’lumot. . ўзгармас ток двигателлари. ротор (якорь) якорь машинанинг айлантирувчи қисми бўлиб унинг чулғамлари асосий э.ю.к.ни қилади. ўзгармас ток машиналарида барабан типидаги қўлланилади.якорни пўлатланади ўзаги махсус электротехник пўлат листлардан тайерланади.қалинлиги 0,35—0,5ммдан иборат бўлади.якорь ўзагида ўқ бўйича йўналган пазлар жойлаштирилади.пазларга изоляцияланган симлар жойлаштирилади. коллектор kolekktor ykorning polat o”zagi yoniga o’rnatiladi.kollektorlar stlidr shaklida bolib bir-biridan mikanit qistirma izolatsilanadi. mikanit qistirma kolektor plastinkalardan 08-1,5mm pastroqda joylashadi kollektor yi-ilgandan stonok bilan yoniladi. o’zgarmas tok mashinalarining ishlash printsipi turli elektrodvigatellarni foto suratlari image1.emf image2.png image3.emf image4.emf image5.jpeg image6.jpeg image7.jpeg image8.emf image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.jpeg image14.emf image15.jpeg image16.jpeg image17.jpeg tokning turiga asosan elektr mashinalar o’zgarmas va o’zgaruvchan tok mashinalariga bo’linadi. elektr mashinalar vattning juda kichik qiymatidan million kilovattgacha va undan yuqori quvvatlarda tayyorlanadi. ko’p qo’llaniladigan elektr mashinlarda energiyaning o’zgarishi magnit maydon taosirida bo’ladi. shuning uchun ularni induktiv elektr mashinalar deyiladi. shuningdek, energiyani elektr …

2 / 9

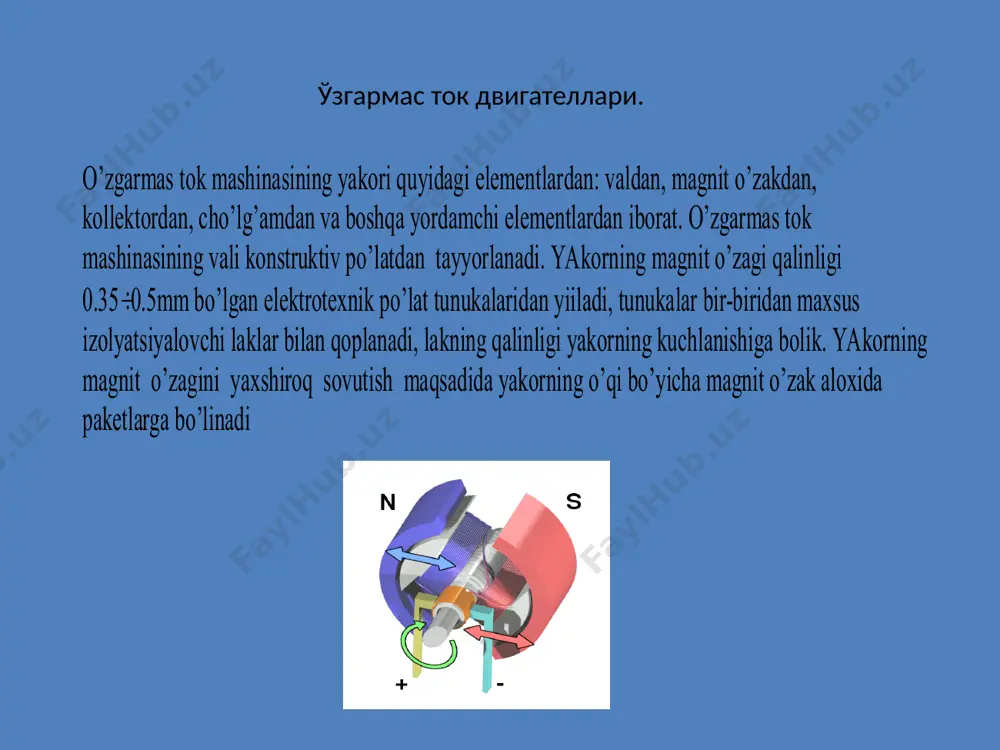

aytirish maqsadida magnit o’zaklar yupqa elektrotexnik po’lat tunukalardan tayyorlanadi. elektr mashinalarining cho’lg’amlari xam asosiy elementlardan xisoblanib, mis, alyuminiy va ularning qotishmalaridan iborat bo’lgan elektrotexnik materiallardan tayyorlanadi. cho’lg’amlarni ximoyalash maqsadida, turli elektr ximoyalash materiallardan foydalaniladi. o’zgarmas tok mashinasining yakori quyidagi elementlardan: valdan, magnit o’zakdan, kollektordan, cho’lg’amdan va boshqa yordamchi elementlardan iborat. o’zgarmas tok mashinasining vali konstruktiv po’latdan tayyorlanadi. yakorning magnit o’zagi qalinligi 0.350.5mm bo’lgan elektrotexnik po’lat tunukalaridan yiiladi, tunukalar bir-biridan maxsus izolyatsiyalovchi laklar bilan qoplanadi, lakning qalinligi yakorning kuchlanishiga bolik. yakorning magnit o’zagini yaxshiroq sovutish maqsadida yakorning o’qi bo’yicha magnit o’zak aloxida paketlarga bo’linadi magnit maydon yordamida elektr maydonga nisbatan ming martagacha katta energiya xosil qilinishi mumkin. bir xil o’lchamli induktiv va siimli elektr mashinalaridan induktiv mashinalar yordamida ancha katta quvvatga erishish mumkin. elektr mashinaning asosiy elementi bo’lib xisoblangan ferromagnit o’zaklar yordamida kuchli magnit maydon xosil qilish mumkin. o’zgaruvchan magnit maydonlarda uyurma toklarini kamaytirish maqsadida magnit o’zaklar yupqa elektrotexnik po’lat tunukalardan …

3 / 9

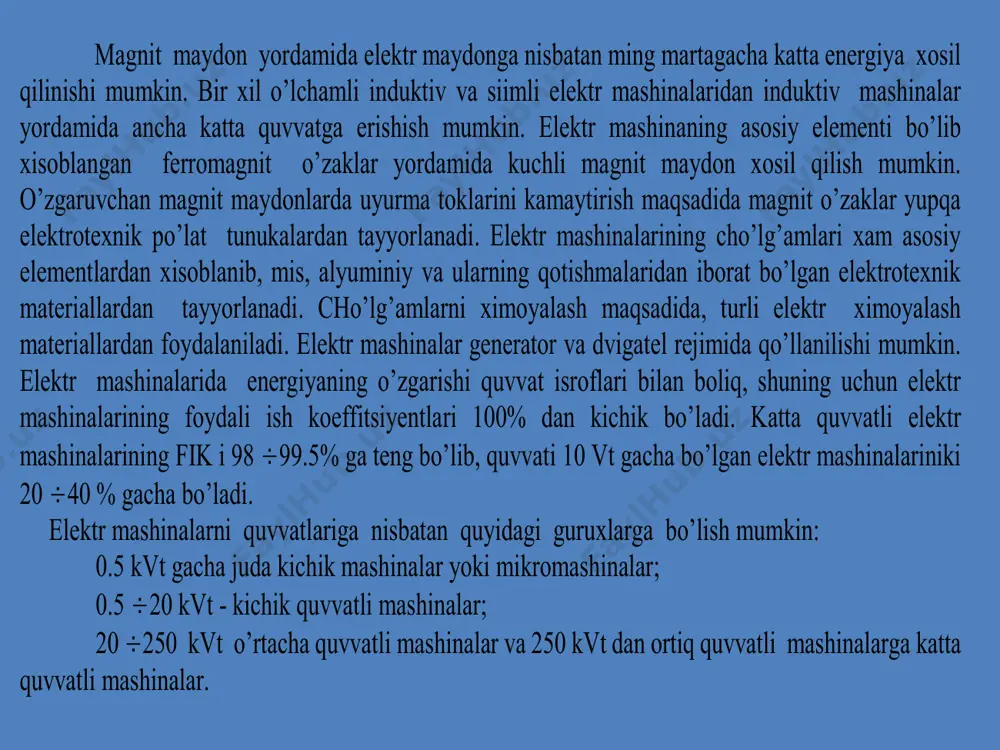

vt gacha bo’lgan elektr mashinalariniki 20  40 % gacha bo’ladi. elektr mashinalarni quvvatlariga nisbatan quyidagi guruxlarga bo’lish mumkin: 0.5 kvt gacha juda kichik mashinalar yoki mikromashinalar; 0.5  20 kvt - kichik quvvatli mashinalar; 20  250 kvt o’rtacha quvvatli mashinalar va 250 kvt dan ortiq quvvatli mashinalarga katta quvvatli mashinalar. elektr mashinalarning magnit o’zaklari issiq xolda juvalangan e41, e42, e43 markali yoki sovuq xolda juvalangan e310, e320, e330 markali elektrotexnik magnit yumshoq po’latlardan tayyorlanadi. keyingi paytlarda elektr mashinasozlik zavodlarida elektr mashinalarning magnit o’zaklarini tayyorlashda sovuq xolda juvalangan e310, e320, e330 markali po’latlar keng qo’llanilmoqda. elektr mashinalarning magnit o’zaklaridagi induktsiya asosan 1,2–1,5 tl, issiq xolda juvalangan po’latlar uchun 1,5-1,7 tl ni va magnit o’zagi sovuq xolda juvalangan po’latdan tayyorlangan magnit o’zaklarda induktsiya 1,0-1,5 tl ni tashkil etadi. magnit oqimi statsionar rejimlarda o’zgarmasdan qolganligi sababli o’zgarmas tok mashinalarida asosiy qutb magnit o’zaklarining tunukalari bir-biridan laklar bilan ximoya qilinmaydi. katta quvvatli …

4 / 9

h cho’lg’ami xosil qilgan asosiy magnit maydon kuch chiziqlari bilan kesishgan yakorp cho’lg’amlarida elektr yurituvchi kuch induktsiyalanadi. yakor cho’lg’amidagi elektr yurituvchi kuchning yo’nalishi o’ng qo’l qoidasi yordamida aniqlanadi. magnit maydon o’zgarmas bo’lganligi sababli cho’lg’amdagi elektr yurituvchi kuch aylanish elektr yurituvchi kuchi deb ataladi. yakor cho’lg’amining bitta o’tkazgichidagi elektr yurituvchi kuch vbe ym  (1-1) bu yerda:v - xavo bo’shligidagi magnit maydon induktsiyasi; - o’tkazgichning uzunligi; v = 2rn - o’tkazgichning chiziqli tezligi. sektsiyaning o’tkazgichlari simmetrik bo’lganligi sababli, ularda bir xil kattalikdagi elektr yurituvchi kuchlar xosil bo’lib, ular kontur bo’yicha qo’shiladi va chiziqli tezlik bilan aylanayotgan yakor cho’lg’amining bitta o’ramidagi elektr yurituvchi kuch quyidagicha bo’ladi: vbee ymy 22 (1-2) yakor cho’lg’amlari navbatma-navbat shimoliy va janubiy qutb o’zaklari ostida bo’lganligi sababli xosil bo’lgan elektr yurituvchi kuch o’zgaruvchan xarakterga ega bo’ladi (32.a-rasm) /docprops/thumbnail.jpeg

5 / 9
