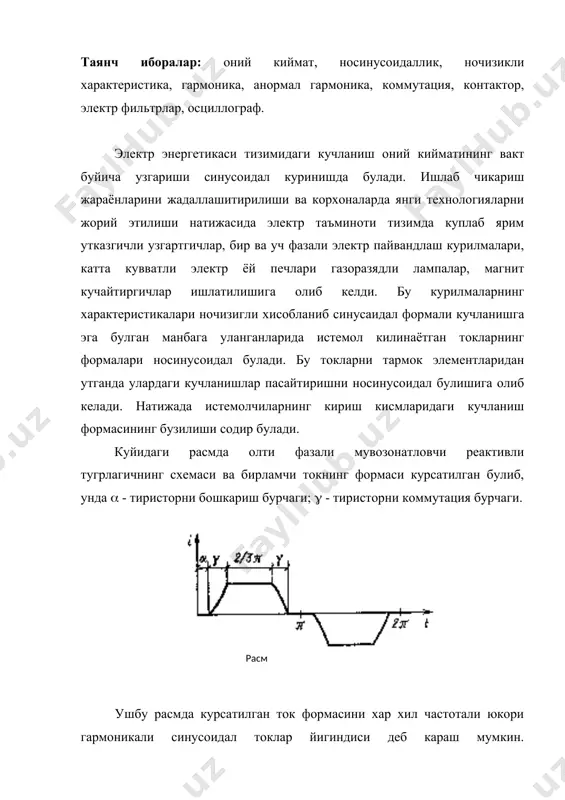

1479798493_66034.doc корхоналарнинг электр таъминоти тизимларида носинусоидаллик режимлари режа: 1. ночизикли электр истеъмолчилари. 2. даврий носинусоидал функцияни фурье каторига ёйиш. 3. носинусоидаллик коэффициенти. 4. носинусоидалликни электр ускуналарининг ишига таъсири. 5. носинусоидалликни камайтириш усуллари. таянч иборалар: оний киймат, носинусоидаллик, ночизикли характеристика, гармоника, анормал гармоника, коммутация, контактор, электр фильтрлар, осциллограф. электр энергетикаси тизимидаги кучланиш оний кийматининг вакт буйича узгариши синусоидал куринишда булади. ишлаб чикариш жараёнларини жадаллашитирилиши ва корхоналарда янги технологияларни жорий этилиши натижасида электр таъминоти тизимда куплаб ярим утказгичли узгартгичлар, бир ва уч фазали электр пайвандлаш курилмалари, катта кувватли электр ёй печлари газоразядли лампалар, магнит кучайтиргичлар ишлатилишига олиб келди. бу курилмаларнинг характеристикалари ночизигли хисобланиб синусаидал формали кучланишга эга булган манбага уланганларида истемол килинаётган токларнинг формалари носинусоидал булади. бу токларни тармок элементларидан утганда улардаги кучланишлар пасайтиришни носинусоидал булишига олиб келади. натижада истемолчиларнинг кириш кисмларидаги кучланиш формасининг бузилиши содир булади. куйидаги расмда олти фазали мувозонатловчи реактивли тугрлагичнинг схемаси ва бирламчи токнинг формаси курсатилган булиб, унда …

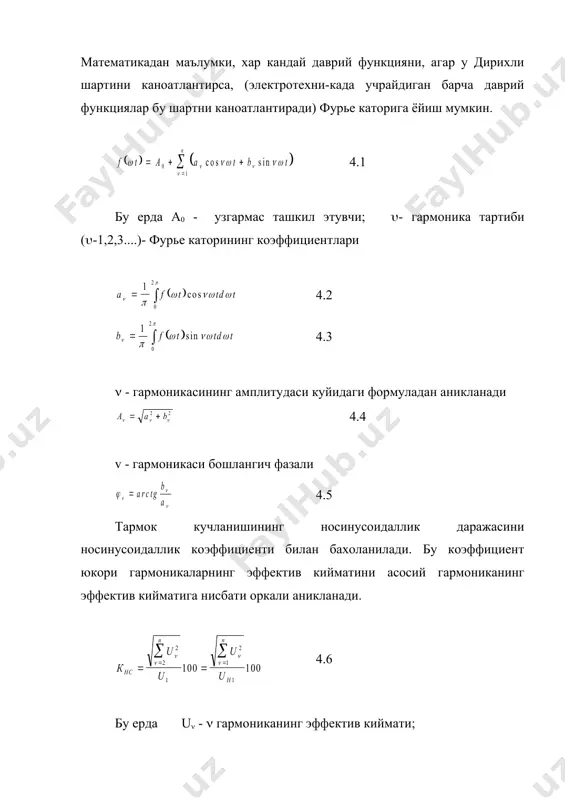

и бошлангич фазали 4.5 тармок кучланишининг носинусоидаллик даражасини носинусоидаллик коэффициенти билан бахоланилади. бу коэффициент юкори гармоникаларнинг эффектив кийматини асосий гармониканинг эффектив кийматига нисбати оркали аникланади. 4.6 бу ерда u( - ( гармониканинг эффектив киймати; u1 - асосий гармониканинг эффектив киймати; uн - номинал кучланиш. кучланишнинг носиносидаллик коэффициентининг микдори истемолчиларнинг кириш кисмларида 5% ошмаслиги керак. саноат корхоналарда юкори гармоникаларнинг асосий манбаси булиб ярим утказгичли узгартгичлар хисобланади. корхоналарда вектил узгартгичлар асосан технологик курилмаларни узгармас ток билан таъминлашда ишлатилади. булар электролиз курилмалари, галваник ванналар, электр-лаштирилган темир йул транспорти, магнит сепараторлари, бошкарилувчи электр юритмалар ва бошкалар. электр таъминоти тизимида ветилли узгартгичлар куп булган саноат корхонасида кучланишнинг носинусоидаллик коэффициентини микдори 25-40% гача бориши мумкин. мавжуд алюминий заводлар тармокларининг кучланишлар формаларини экспериментал текширилганда кнс нинг киймати меёрий курсатгичдан 1,5-2 маротабадан ортик булган холатлар хам кузатилган. носинусоидаллик коэффициентини микдорига таъсир этувчи омиллардан бири корхоналарда катта кувватли электр ёй печларининг ишлатилишидир. пулат эритувчи электр ёй печлари металлургия ва …

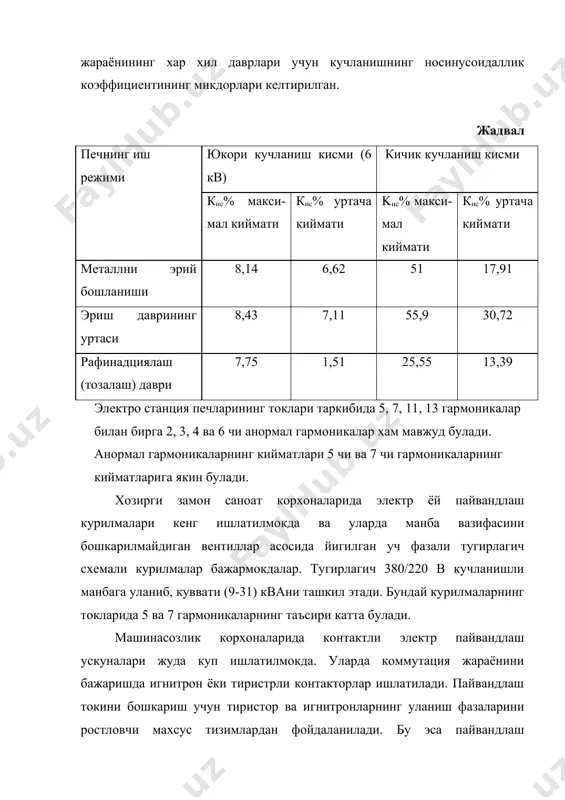

синусоидаллик коэффициентининг микдорлари келтирилган. жадвал печнинг иш режими юкори кучланиш кисми (6 кв) кичик кучланиш кисми кнс% макси-мал киймати кнс% уртача киймати kнс% макси-мал киймати кнс% уртача киймати металлни эрий бошланиши 8,14 6,62 51 17,91 эриш даврининг уртаси 8,43 7,11 55,9 30,72 рафинадциялаш (тозалаш) даври 7,75 1,51 25,55 13,39 электро станция печларининг токлари таркибида 5, 7, 11, 13 гармоникалар билан бирга 2, 3, 4 ва 6 чи анормал гармоникалар хам мавжуд булади. анормал гармоникаларнинг кийматлари 5 чи ва 7 чи гармоникаларнинг кийматларига якин булади. хозирги замон саноат корхоналарида электр ёй пайвандлаш курилмалари кенг ишлатилмокда ва уларда манба вазифасини бошкарилмайдиган вентиллар асосида йигилган уч фазали тугирлагич схемали курилмалар бажармокдалар. тугирлагич 380/220 в кучланишли манбага уланиб, куввати (9-31) квани ташкил этади. бундай курилмаларнинг токларида 5 ва 7 гармоникаларнинг таъсири катта булади. машинасозлик корхоналарида контактли электр пайвандлаш ускуналари жуда куп ишлатилмокда. уларда коммутация жараёнини бажаришда игнитрон ёки тиристрли контакторлар ишлатилади. пайвандлаш токини бошкариш …

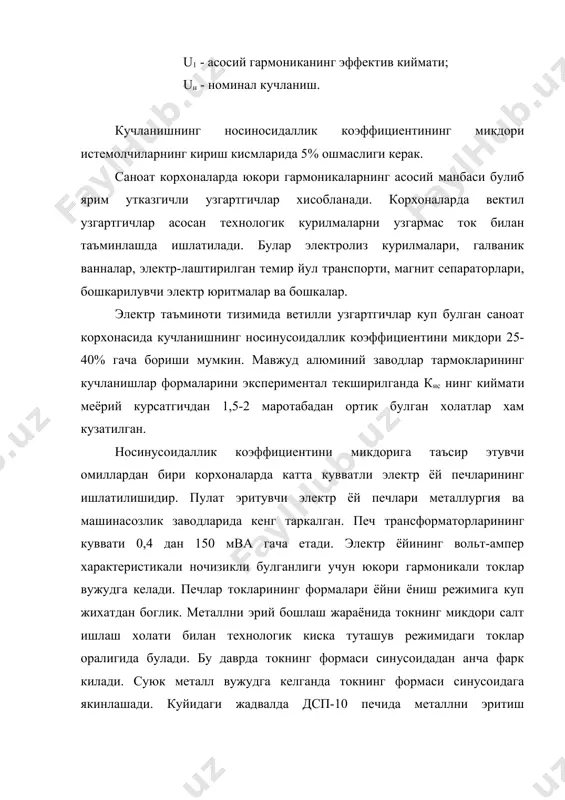

тив каршилиги. трансформаторлар, юриткичлар ва генераторларда энг куп кушимча актив кувват нобудгарчилиги булиб, уларда чулгамларнинг актив каршилигини ортиши тахминан га пропорционал булади. юкори гармоникалар изоляцияларни тез эскиришига олиб келади. юкори гармоникали ток ва кучланишлар электр улчов асбобларининг хатоликларини ошириб юборади. айникса актив ва реактив энергияларни улчовчи индукцион хисоблагичларнинг хатоликлри ошиб кетади. юкори гармоникалар телемеханик курилмалар, алока воситалари ва реле химоясининг ишларига салбий таъсир курсатадилар. улар корхона тармок тизимида хар-хил зарарли резонанс ходисаларини келтириб чикариши мумкин. юкори гармоникалар айникса конденсатор батареяларининг иш режимига катта таъсир курсатади, уларни куп холларда ишдан чикишига олиб келади. шундай килиб, корхонанинг электр таъминотида юкори гармоникаларни булиши халк хужалиги учун маълум микдорда зарар келтиради. шунинг учун электр тармокларида кучланишларнинг синусоидалигини саклаш асосий вазифалардан биридир. бунинг учун хар хил усуллар ишлатилади. 1) куп фазали тугирлагичларни ишлатиш бирламчи токнинг формасини синусоидага якинлаштиради. масалан тугирлагичнинг олти фазали схемасида бирламчи ток таъсирида 5, 7, 11, 13, 17. . . гармоникалар булса, …

оат корхоналарида фильтрлардан фойдаланилганда иккита масала ёзилади, яъни юкори гармоникалар таъсири камайтирилади ва асосий гармоника учун улар реактив кувват манбаси вазифасини хам утайдилар. электр фильтрларни ишлатилганда уларни тугри созлаш катта ахамиятга эга, акс холда юкори гармоникалар таъсири камайиши урнига ортиши мумкин. 3) тармок кучланишининг носинусоидаллигини камайтириш учун корхонадаги эгри чизикли характеристикага эга булган курилмаларни подстанциянинг алохида секциясига махсус линиялар оркали улаш максадга мувофикдир. 4) саноат корхоналаридаги тармоклар кучланишларидаги юкори гармоникалар таркибини систематик равишда тахлил килиш керак. бунинг учун осцилографлардан ёки махсус асбоблардан фойдаланилади. осцилографларнинг спектрал таркибини аниклашда эхм ишлатилади. хозирги кунда носинусоидалликни тахлил килишда анализатор ан-1 дан фойдаланиб кучланишнинг носинусоидаллик коэффициенти аникланади ва 2, 3, 5, 7, 9, 11, 13 гармоникаларнинг амплитудаси топилади. корхонанинг бош пондстанцияси шиналаридаги носинусоидалликни текширув йилига икки маротаба олиб борилади. бундай текширувлар юкори кувватли эгри чизикли харак-теристикага эга булган истеъмолчилар тармокга уланганида хам бажарилади. фойдаланилган адабиётлар: 1. федоров а.а. каменева в.в. основы электроснабжения промышленных предприятий. м.: …
