1479798094_66029.doc t t 0 a k max n a n k i ) t sin( i i i i - + j - a + w = + = l r x r l t l w = = u dt di l ir = + 0 n 3 max n 3 t 01 . 0 max n t 01 . 0 max n 0 0 max n 3 i 2 k i k ) 1 ( i i ) 90 0 180 sin( i i = = - = + - + = - - l l 0 n max n 3 i 2 8 . 1 i 8 . 1 i = = 2 3 0 n у ) 1 k ( 2 1 i i - + = ном 2 б d s u 100 % x x = ном б d * s s 100 % …

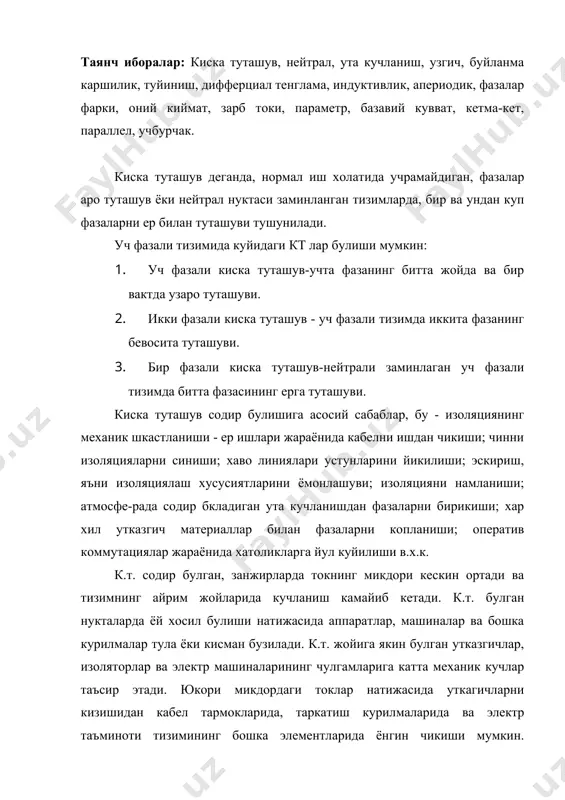

бир вактда узаро туташуви. 2. икки фазали киска туташув - уч фазали тизимда иккита фазанинг бевосита туташуви. 3. бир фазали киска туташув-нейтрали заминлаган уч фазали тизимда битта фазасининг ерга туташуви. киска туташув содир булишига асосий сабаблар, бу - изоляциянинг механик шкастланиши - ер ишлари жараёнида кабелни ишдан чикиши; чинни изоляцияларни синиши; хаво линиялари устунларини йикилиши; эскириш, яъни изоляциялаш хусусиятларини ёмонлашуви; изоляцияни намланиши; атмосфе-рада содир бкладиган ута кучланишдан фазаларни бирикиши; хар хил утказгич материаллар билан фазаларни копланиши; оператив коммутациялар жараёнида хатоликларга йул куйилиши в.х.к. к.т. содир булган, занжирларда токнинг микдори кескин ортади ва тизимнинг айрим жойларида кучланиш камайиб кетади. к.т. булган нукталарда ёй хосил булиши натижасида аппаратлар, машиналар ва бошка курилмалар тула ёки кисман бузилади. к.т. жойига якин булган утказгичлар, изоляторлар ва электр машиналарининг чулгамларига катта механик кучлар таъсир этади. юкори микдордаги токлар натижасида уткагичларни кизишидан кабел тармокларида, таркатиш курилмаларида ва электр таъминоти тизимининг бошка элементларида ёнгин чикиши мумкин. кучланишни пасайиши …

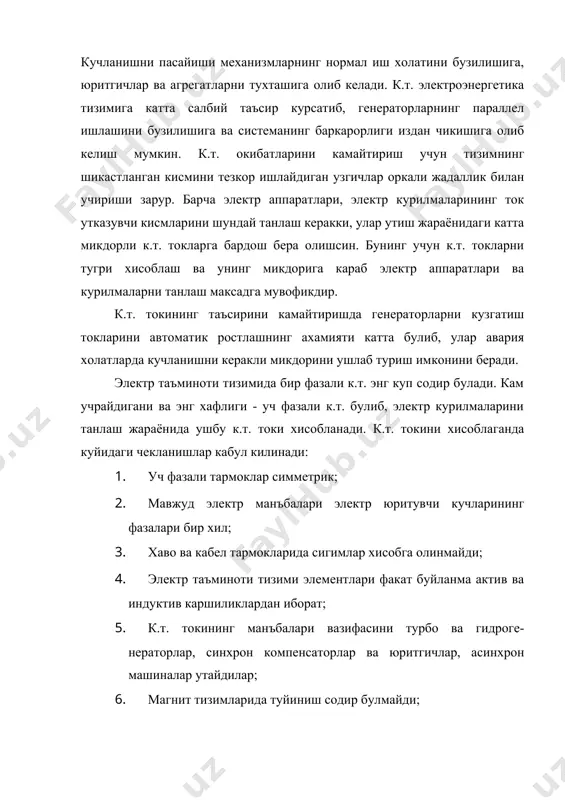

хамияти катта булиб, улар авария холатларда кучланишни керакли микдорини ушлаб туриш имконини беради. электр таъминоти тизимида бир фазали к.т. энг куп содир булади. кам учрайдигани ва энг хафлиги - уч фазали к.т. булиб, электр курилмаларини танлаш жараёнида ушбу к.т. токи хисобланади. к.т. токини хисоблаганда куйидаги чекланишлар кабул килинади: 1. уч фазали тармоклар симметрик; 2. мавжуд электр манъбалари электр юритувчи кучларининг фазалари бир хил; 3. хаво ва кабел тармокларида сигимлар хисобга олинмайди; 4. электр таъминоти тизими элементлари факат буйланма актив ва индуктив каршиликлардан иборат; 5. к.т. токининг манъбалари вазифасини турбо ва гидроге-нераторлар, синхрон компенсаторлар ва юритгичлар, асинхрон машиналар утайдилар; 6. магнит тизимларида туйиниш содир булмайди; 7. барча электр станциялардаги синхрон генераторлар кузгатиш токини ростловчи автоматик курилмалар билан жихозланган. бу чекланишлар хисобий к.т. токини аниклашни осонлаштиради ва куп булмаган жоиз хатоликларга олиб келади. электр таъминоти тизимидаги утиш жараёнларининг ичида энг хавфлиги уч фазали киска туташувдир. маълумки, индуктив ва актив каршиликлардан тузилган электр …

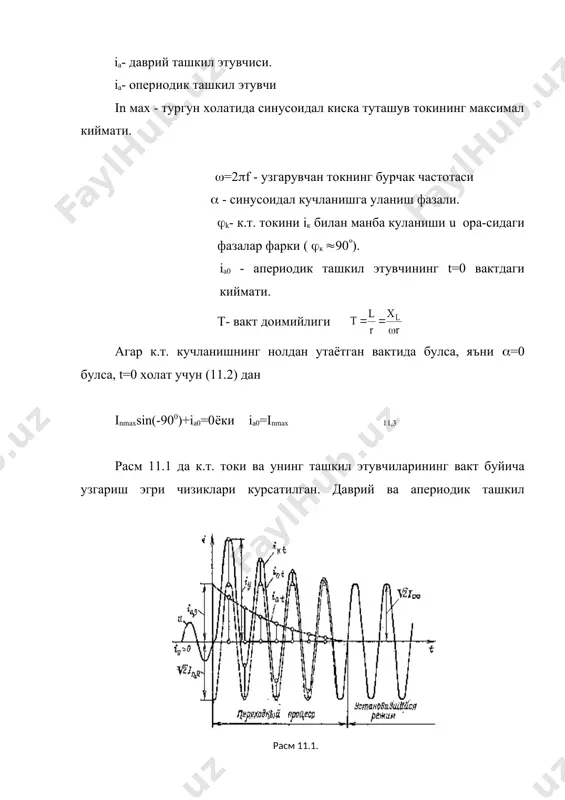

тенгламанинг ечими к.т. токини микдорини беради. агар занжир стабил синусоидал манъбага уланса: 11.2 ia- даврий ташкил этувчиси. ia- опериодик ташкил этувчи in мах - тургун холатида синусоидал киска туташув токининг максимал киймати. (=2(f - узгарувчан токнинг бурчак частотаси ( - синусоидал кучланишга уланиш фазали. (k- к.т. токини iк билан манба куланиши u ора-сидаги фазалар фарки ( (к (90(). ia0 - апериодик ташкил этувчининг t=0 вактдаги киймати. т- вакт доимийлиги агар к.т. кучланишнинг нолдан утаётган вактида булса, яъни (=0 булса, t=0 холат учун (11.2) дан inmaxsin(-900)+ia0=0 ёки ia0=inmax 11,3 расм 11.1 да к.т. токи ва унинг ташкил этувчиларининг вакт буйича узгариш эгри чизиклари курсатилган. даврий ва апериодик ташкил этувчиларнинг йигиндиси к.т. токининг вакт буйича узгариш эгри чизигини беради. киска туташиш токининг энг катта оний кийматини зарб токи деб аталади ва к.т. бошланганидан ярим давр утгандан сунг, яъни t=0,01с да, содир булади. у холда (11.2) дан (11.3) ни инобатга олиб куйидаги муносабатни …

мал шароитига мос келадиган бир линияли хисоблаш схемаси тузилади ва ундаги энергия манъбалари параллел уланган деб каралади. хисоблаш схемасида барча манъбалар (генераторлар, синхронлар компенсаторлар, катта кувватли синхрон ва асинхрон машиналар, энергосистемалар), трансформаторлар, хаво ва кабел линиялари, реакторлар курсатилади. хисоблаш схемаси асосида алмаштириш схемаси тузилади. унда тизимдаги барча элементларнинг каршиликлари курсатилади ва к.т. токи аникланиши керак булган нукта белгиланади. генераторлар, катта кувватли трансформаторлар, хаво линиялари, реакторлар алмашлаш схемада индуктив каршилик сифатида курсатилади. кучланиши 6-10 кв булган кабел линиялар, куввати 1600 кв.а ва ундан кичик булган трансформаторлар алмашлаш схемада актив ва индуктив каршиликлар деб олинади. барча каршиликлар номли ёки нисбий бирликларда олиниши мумкин. к.т. токини хисоблашда кучланиш ва кувватнинг базовий микдорлари кабул килинади. базовий кучланиш сифатида к.т. токи хисобланаётган нуктанинг уртача кучланишини олиш мумкин. бу эса куйидаги кийматлардан бири булиши мумкин: u( =230; 115; 37; 105; 63; 3,15; 0,4;.... 0,23 кв базовий кувват тарикасида 100 ёки 1000 мв.а олинади. электр таъминоти тизими …
