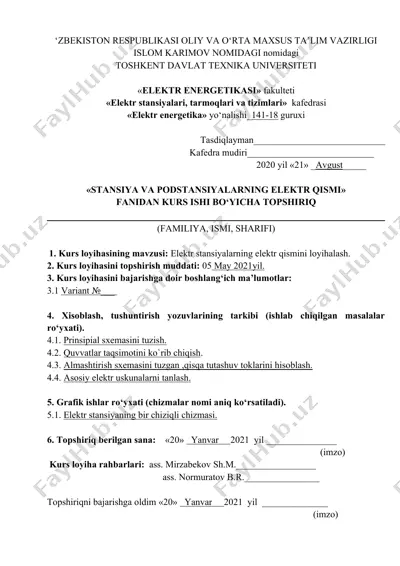

курс ишини бажариш намунаси ‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi islom karimov nomidagi nomidagi toshkent davlat texnika universiteti «elektr energetikasi» fakulteti «elektr stansiyalari, tarmoqlari va tizimlari» kafedrasi «elektr energetika» yo‘nalishi_141-18 guruxi tasdiqlayman____________________________ kafedra mudiri___________________________ 2020 yil «21» _avgust_____ «stansiya va podstansiyalarning elektr qismi» fanidan kurs ishi bo‘yicha topshiriq (familiya, ismi, sharifi) 1. kurs loyihasining mavzusi: elektr stansiyalarning elektr qismini loyihalash. 2. kurs loyihasini topshirish muddati: 05 may 2021yil. 3. kurs loyihasini bajarishga doir boshlang‘ich ma’lumotlar: 3.1 variant №___ 4. xisoblash, tushuntirish yozuvlarining tarkibi (ishlab chiqilgan masalalar ro‘yxati). 4.1. prinsipial sxemasini tuzish. 4.2. quvvatlar taqsimotini ko`rib chiqish. 4.3. almashtirish sxemasini tuzgan ,qisqa tutashuv toklarini hisoblash. 4.4. asosiy elektr uskunalarni tanlash. 5. grafik ishlar ro‘yxati (chizmalar nomi aniq ko‘rsatiladi). 5.1. elektr stansiyaning bir chiziqli chizmasi. 6. topshiriq berilgan sana: «20» yanvar 2021 yil _______________ (imzo) kurs loyiha rahbarlari: ass. mirzabekov sh.m._________________ ass. normuratov b.r.________________ topshiriqni bajarishga oldim «20» yanvar 2021 …

2 / 50

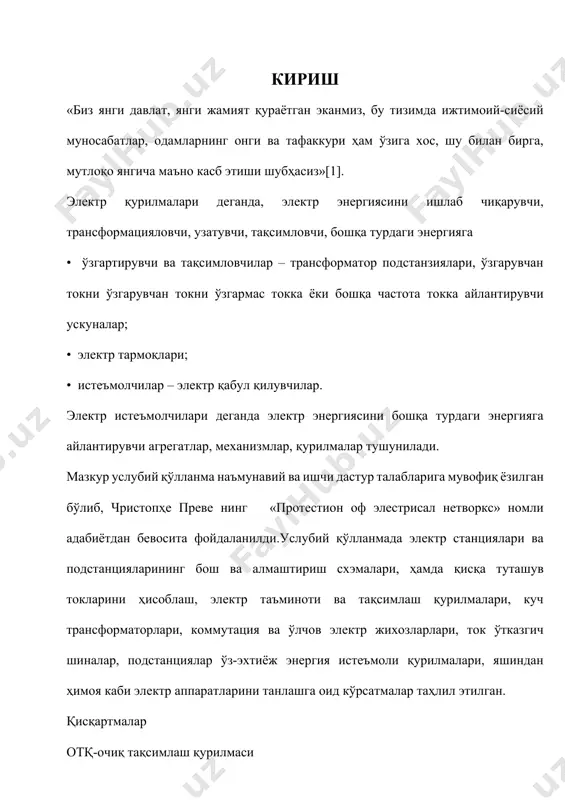

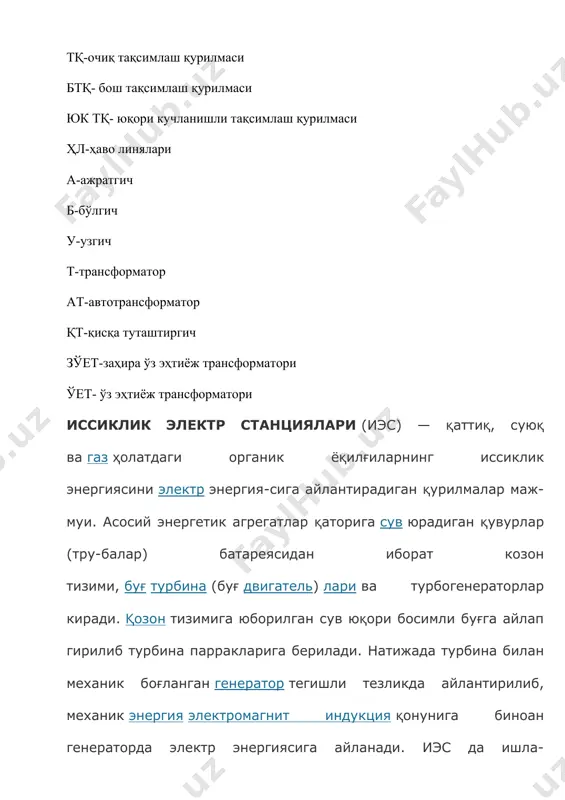

и агрегатлар, механизмлар, қурилмалар тушунилади. мазкур услубий қўлланма наъмунавий ва ишчи дастур талабларига мувофиқ ёзилган бўлиб, чристопҳе преве нинг «протестион оф элестрисал нетворкс» номли адабиётдан бевосита фойдаланилди.услубий қўлланмада электр станциялари ва подстанцияларининг бош ва алмаштириш схэмалари, ҳамда қисқа туташув токларини ҳисоблаш, электр таъминоти ва тақсимлаш қурилмалари, куч трансформаторлари, коммутация ва ўлчов электр жихозларлари, ток ўтказгич шиналар, подстанциялар ўз-эхтиёж энергия истеъмоли қурилмалари, яшиндан ҳимоя каби электр аппаратларини танлашга оид кўрсатмалар таҳлил этилган. қисқартмалар отқ-очиқ тақсимлаш қурилмаси тқ-очиқ тақсимлаш қурилмаси бтқ- бош тақсимлаш қурилмаси юк тқ- юқори кучланишли тақсимлаш қурилмаси ҳл-ҳаво линялари а-ажратгич б-бўлгич у-узгич т-трансформатор ат-автотрансформатор қт-қисқа туташтиргич зўeт-заҳира ўз эҳтиёж трансформатори ўeт- ўз эҳтиёж трансформатори иссиклик электр станциялари (иэс) — қаттиқ, суюқ ва газ ҳолатдаги органик ёқилғиларнинг иссиклик энергиясини электр энергия-сига айлантирадиган қурилмалар маж-муи. асосий энергетик агрегатлар қаторига сув юрадиган қувурлар (тру-балар) батареясидан иборат козон тизими, буғ турбина (буғ двигатель) лари ва турбогенераторлар киради. қозон тизимига юборилган сув юқори босимли …

3 / 50

ией электр ст-ялари (кэс) дейилади ва уларда ф. и. к. қиймати h=30—35% гача кўтарилади ҳамда сув берк тизимда айланиши сабабли кувурлар батареяларидан иборат қозонни таъмирлаш ишлари кескин қисқаради. иэс лар, одатда, қаттиқ, суюқ ёки газ ҳолатдаги арзон ёқилғи кони яқинида қурилади. ст-я генераторларидан олинган электр энергиясининг асосий қисми бир неча юз км масофадаги истеъмолчиларга кучайтирувчи трансформатор ва юқори вольтли электр узатиш ли-ниялари воситасида етказилади, қолган қисми эса ст-янинг ўз генератор кучланишида ёки пасайтирувчи трансформатор орқали берилади (яна қ. иссшушк электр маркази). электр энергияси билан таъминлаш кўламига қараб, иссиклик электр станциялари туман, саноат корхоналари, қишлоқ, шаҳар миқёсида, коммунал хўжаликда, т. й. транспортида фойдаланиладиган хилларга бўлинади. иссиклик электр станциялари яхлит электр тизилмаларга бирлаштирилиб ёки алоҳида ишлатилиши мумкин. иссиклик электр станциялари 19-а. 80-й. ларида курила бош-лаган. биринчи иссиклик электр станциялари нью-йоркда қурилган (1882). россияда дастлабки иссиклик электр станцияларини муҳандис м. к. поливанов мос-квада курган (1906). ўзбекистонда дастлабки иссиклик электр станциялари 20-а. бошларида курилган …

4 / 50

нция тури блоклар сони линия ору 1 кучланиш юклама линия ору 2 кучланиш sкз сон и ҳисоб узунлиги км кв мва сони ҳисоб узунлиги км кв мва 13 иэс 6х200 ҳисоб 24 220 420 ҳисоб 36 500 4600 1. асосий электр ускуналарини танлаш. 1.1. генераторлар танлаш. берилган вариант бўйича иссикликэлектр станцияси (иэс) учун генератор танлаймиз. вариант бўйича иэс даги генераторнинг актив қувват рном=200 мвт бўлиши лозим. каталогдан твв-200-2ауз русумли турбогенератор танлаймиз. танланган турбогенератор рнинг паспорт маълумотлари: турбогенераторнинг тўла қуввати, мва кучланиши, кв токи, ка қувват коэффициенти ( cos ) ўта уткинчи қаршилик ( x’d ) 235,3 15,75 8,625 0,85 0,1805 1.2 куч трансформаторини танлаш. куч трансформатори генератордан чиқаѐтган қувват ва кучланишни кўтара олиши лозим. танлаш шарти: snom,t  snom,g ; unom,quyi t  unom,g генераторнинг қуввати 235.3 мва бўлганлиги учун иккита отқ лар учун қуввати 250 мва 220 отқ -1 да кучланиш 220 квлигини ҳисобга олган ҳолда куч трансформаторимизнинг юқори …

5 / 50

ўз эҳтиѐжи учун сарфланаѐтган максимал қувват сарфи орқали аниқлаш мумкин. ўз эҳтиѐж юкламаси станциянинг турига қараб генераторнинг ўрнатилган қувватидан фоиз ҳисобида ( po'z.eh% ) олинади. иэс учун ўз эҳтиѐж трансформатори генератор қувватини 5÷14 %, гэс учун 0,5÷3 % олинади. шунингдек ўз эҳтиѐж трансформаторининг юқори кучланиши генератор кучланишига тенг қилиб ѐки кучланишлар қаторидаги энг яқин катта кучланишга мос қилиб олинади, яъни uo' z.eh.tr  ug иэс даги генераторнинг қуввати 235.3 мва, станциянинг ўз эҳтиѐжи учун кетаѐтган қувватни генераторлар қувватининг 10% га тенг деб қабул қиламиз. so' z.ex  0, 1 sg  0, 1 235.3  23.53 mva ҳисобланган қувват асосида ўз эҳтиѐж трансформаторининг қувватини ўз эҳтиѐж учун кетаѐтган қувватга тенг ѐки трансформаторлар қуввати қаторининг энг яқин каттасини қабул қиламиз, яъни: so' z.ex  so' z.ex.tr . каталоглардан трднс-25000/35 русумли трансформаторни қабул қиламиз. тўла қуввати, (мва) юқори кучланиши unom, yu. , (кв) қўйи кучланиши unom,qu. , (кв) салт ишлашдаги токи is …
