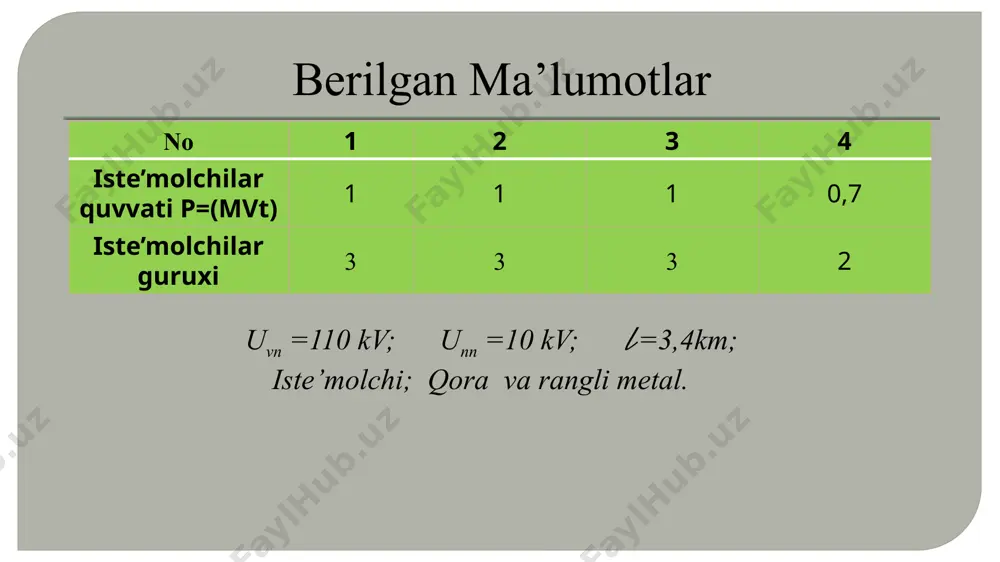

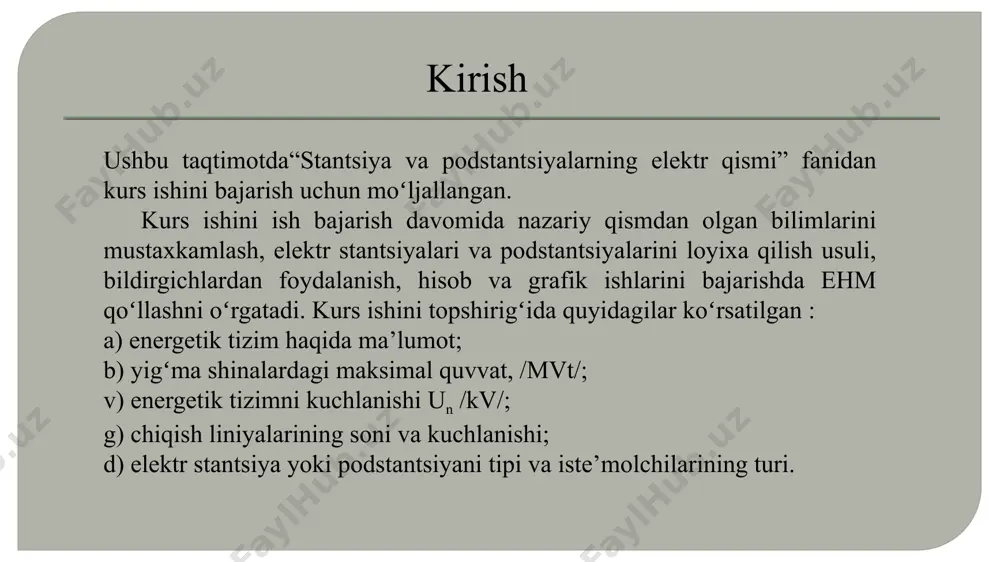

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon mashinasozlik instituti “elektrotexnika” fakulteti 4-bosqich k-91-21- guruh talabasi ravshanpv ilhomjon“stansiya va podstansiyalarning elektr qisimi ”fanidan kurs ishi. kurs ishi qabul qildi: abduraxmonov s mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish ushbu taqtimotda“stantsiya va podstantsiyalarning elektr qismi” fanidan kurs ishini bajarish uchun moʻljallangan. kurs ishini ish bajarish davomida nazariy qismdan olgan bilimlarini mustaxkamlash, elektr stantsiyalari va podstantsiyalarini loyixa qilish usuli, bildirgichlardan foydalanish, hisob va grafik ishlarini bajarishda ehm qoʻllashni oʻrgatadi. kurs ishini topshirigʻida quyidagilar koʻrsatilgan : a) energetik tizim haqida ma’lumot; b) yigʻma shinalardagi maksimal quvvat, /mvt/; v) energetik tizimni kuchlanishi un /kv/; g) chiqish liniyalarining soni va kuchlanishi; d) elektr stantsiya yoki podstantsiyani tipi va iste’molchilarining turi. berilgan ma’lumotlar no 1 2 3 4 iste’molchilar quvvati p=(mvt) 1 1 1 0,7 iste’molchilar guruxi …

2 / 21

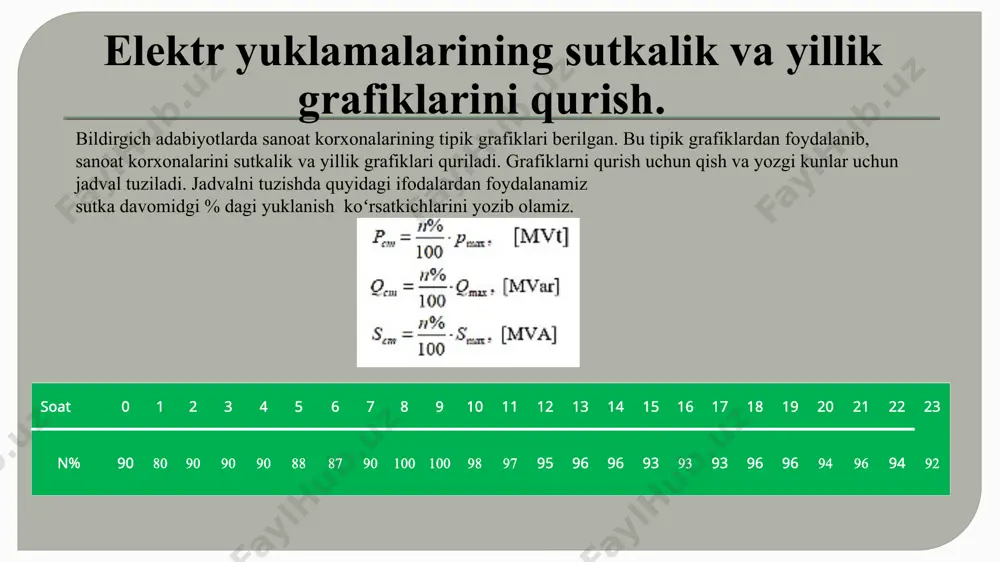

matorlarini quvvatini va sonini aniqlash. transformatorning nominal quvvatlari quyidagi shartga koʻra tanlanadi, (mv·a) demak, gost boʻyicha transformator qatori 2,5 mv·a; 4,0 mv·a; 6,3 mv·a; 10,0 mv·a va xokazo quvvatli trasformatorlarni tanlash tavsiya qilinadi. agar trasformatorlardan biri ishdan chiqsa, elektr ta’minoti toʻxtatilmay, ikkinchisi vaqtinchalik 140 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant: 4,0 mv·a uning oʻta yuklanishi, ==0,449 ii – variant: ; 6,3 mv·a uning oʻta yuklanishi, ==0,178 ikkala variant ham normal ishlash rejimi boʻyicha qoniqarlidir. b) transformatorlardan biri ishdan chiqsa, bu tanlangan variantlarni ishlashini tekshiramiz. i – variant: 1,4· snom.t = 1,4 · 4 = 5,6 mv·a; ii – variant: 1,4· snom.t = 1,4 · 6,3= 8,82mv·a. bunda, 1,4 – oʻta yuklanish koeffitsenti. tmn-4000/110/10 kva tmn-6300/110/10 kva elektr stantsiyalarini yoki podstantsiyalarni bosh elektr sxemasini tanlash variantimiz uchun texnik – iqtisodiy hisobni minimal keltirilgan sarf – xarajatlar boʻyicha hisoblaymiz. i-variant ie …

3 / 21

h yoki tekshirish uchun hisoblanadi. tarmoq elementlarining qarshiligini aniqlash uchun, odatda, hisoblash sxemasida ularning parametrlari nomlangan birliklarda, yoki nisbiy birliklarda koʻrsatiladi. uch fazali qisqa tutashuv toklarini hisoblash quyidagi tartibda olib boriladi: koʻrilayotgan energetik tizimlar uchun hisoblash sxemasi asosida oʻrin almashtirish sxemasi tuziladi: asta–sekin oʻzgartirish yoʻli bilan oʻrin almashtirish sxemani eng sodda koʻrinishga shunday keltiriladi, bunda natijaviy eyuk ma’lum miqdor bilan xarakterlovchi manbalar guruhi yoki xar bir ta’minlovchi manba qisqa tutashuv nuqtasi bilan bitta natijaviy qarshilik xnat orqali bogʻlangan boʻladi. natijaviy qarshilikni bilgan holda om qonuni asosida qisqa tutashuv tokining tashkil etuvchisini boshlangʻich miqdori ipo aniqlanadi. soʻngra zarbiy to k va zarurat tugʻilsa, berilgan vaqt momenti t uchun qisqa tutashuv tokining davriy va boshlangʻich tashkil etuvchisi aniqlanadi. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni aniqlanadi. elektr apparatlarini tanlash kataloglar yordamida …

4 / 21

n faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg‘unligini hisobga olamiz. yuqori kuchlanishli uzgichlarni tanlash. yuqori kuchlanishli elektr energiyasini uzatish va taqsimlash jarayonida elektr zanjirlarini ulash va uzishga to‘g‘ri keladi. bu jarayonlar maxsus uzgichlar(viklyuchatel) yordamida bajariladi. uzgichlar yordamida elektr toklarni faqat nomiial rejimlarda emas, balki har xil avariya va qisqa tutashuv holatlarda ham uzish yoki ulash jarayonlarini bajarish mumkin. ma’lumki, qisqa tutashuv rejimidagi tokning miqdori juda katta bo‘ladi. shuning uchun uzgichlar taqsimlash qurilmalarining eng mas’ul elementlaridan biri hisoblanadi. yuqori kuchlanishli uzgichlarni nominal kuchlanishi va toki, o‘chiriluvchi tokning qiymati va quvvati bo‘yicha qabul qilinadi. odatda, uzgichning katalogdagi ko‘rsatgichlari va hisobiy miqdorlar o‘zaro solishtiriladi ayirgichlarni tanlash. ayirgichlar(razediniteli) kuchlanish ta‟siridagi toksiz elektr zanjirlarini uzish yoki ulash uchun ishlatiladi. ayirgichlar elektr zanjirlarida ko‘rinib turuvchi uzun oraliqni hosil qiladi. ayirgichlarda elektr yoyni o‘chiradigan moslamalar bo‘lmaganligi uchun ular uzgichlardan keyin yoki oldin o‘rnatiladi. ayirgichlar ta’mirlash ishlarida yoki uzuvchi apparatlarni teshirilayotganda xavfsizlikni ta’minlashda …

5 / 21

, nominal kuchlanish, ikkilamchi chulg‘amning yuklamasiga bog‘liq bo‘lgan aniqlik darajasiga qarab qabul qilinadi va elektrodinamik va termik turg‘unliklar bo‘yicha tekshirilib ko‘riladi. xulosa xulosa qilib aytganda elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va toki) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok miqdorlariga teng yoki katta bo‘lishi kerak. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg’unligini hisobga olamiz. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, ya’ni apparatlarning turg’unligini hisobga olamiz. foydalanilgan adabiyotlar: 1.diplomnogoproektirovaniyapoi.i.spravochnik1. fedorov a.a., kameneva l.e. - osnovi elektrosnabjeniyapromishlennix predpriyatiy. - m .: energiya. …
