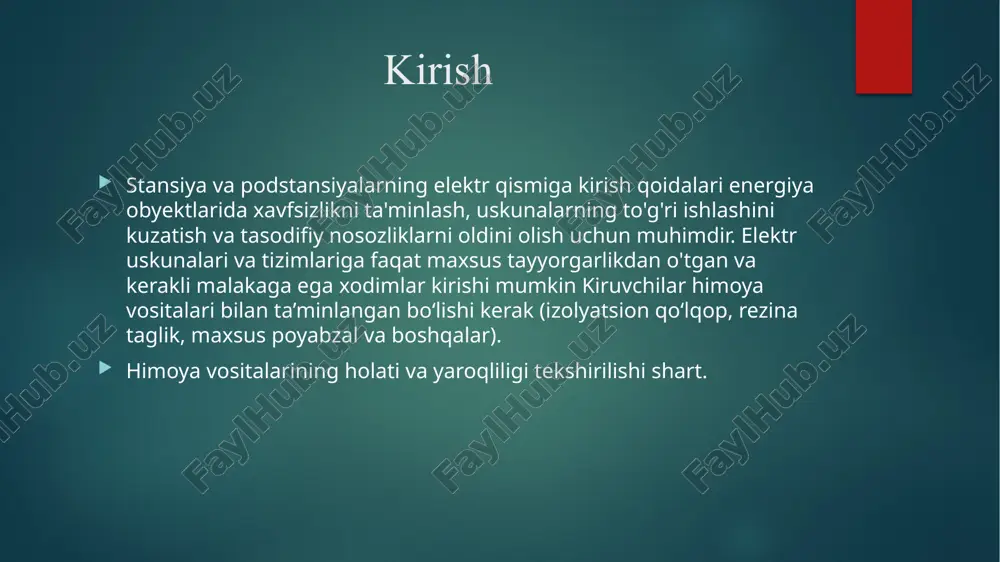

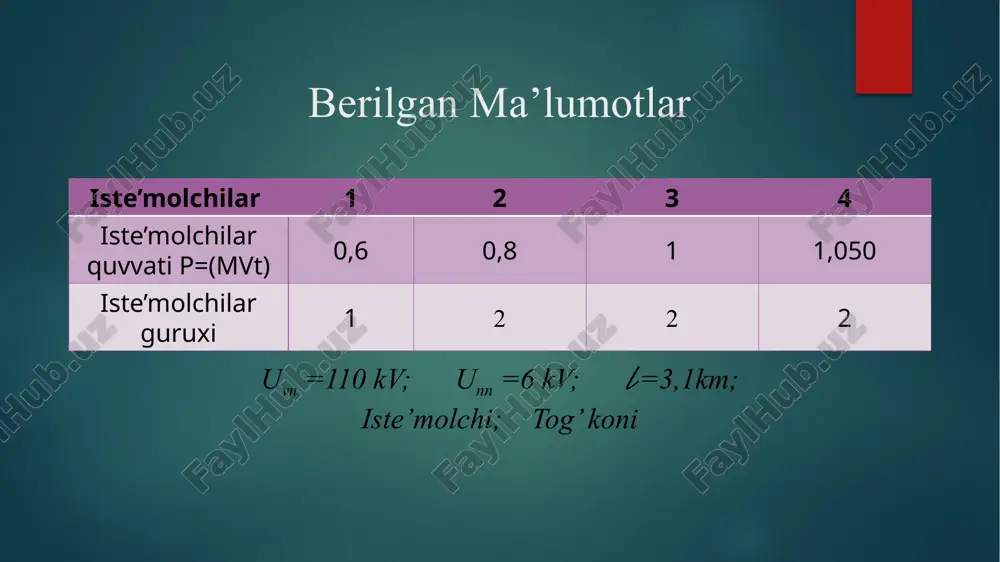

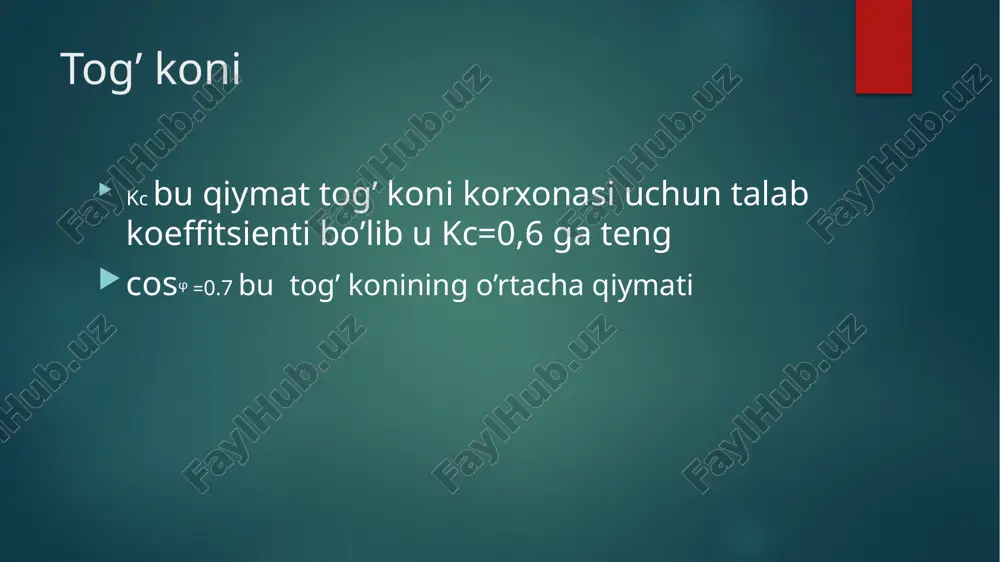

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. andijon mashinasozlik instituti “elektrotexnika” fakulteti 4-bosqich k-91-21- guruh talabasi abdunazarov biloldinning “stansiya va podstansiyalarning elektr qisimi ”fanidan kurs ishi. kurs ishi qabul qildi:abdurahmonov.s mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish stansiya va podstansiyalarning elektr qismiga kirish qoidalari energiya obyektlarida xavfsizlikni ta'minlash, uskunalarning to'g'ri ishlashini kuzatish va tasodifiy nosozliklarni oldini olish uchun muhimdir. elektr uskunalari va tizimlariga faqat maxsus tayyorgarlikdan o'tgan va kerakli malakaga ega xodimlar kirishi mumkin kiruvchilar himoya vositalari bilan ta’minlangan bo‘lishi kerak (izolyatsion qo‘lqop, rezina taglik, maxsus poyabzal va boshqalar). himoya vositalarining holati va yaroqliligi tekshirilishi shart. berilgan ma’lumotlar iste’molchilar 1 2 3 4 iste’molchilar quvvati p=(mvt) 0,6 0,8 1 1,050 iste’molchilar guruxi 1 2 2 2 uvn =110 kv; unn =6 kv; 𝓁=3,1km; iste’molchi; tog’ koni tog’ koni kc bu qiymat tog’ koni korxonasi uchun talab koeffitsienti bo’lib u …

2 / 16

stantsiya va podstantsiyalarda kuch transformatorlarini quvvatini va sonini aniqlash. transformatorning nominal quvvatlari quyidagi shartga koʻra tanlanadi, (mv·a) demak, gost boʻyicha transformator qatori 2,5 mv·a; 4,0 mv·a; 6,3 mv·a; 10,0 mv·a va xokazo quvvatli trasformatorlarni tanlash tavsiya qilinadi. agar trasformatorlardan biri ishdan chiqsa, elektr ta’minoti toʻxtatilmay, ikkinchisi vaqtinchalik 140 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant: 2,5 mv·a 4 mv·a; uning oʻta yuklanishi, ==0,59 i – variant: 10 mv·a uning oʻta yuklanishi, ==0,37 transformatorlarni biri ishdan chiqsa, bu tanlagan variantlarni ishlashini tekshiramiz. 1-variant; 1,4*sn=1,4*2,5=3,5 mv,a 2-variant; 1,4*sn=1,4*4=5,6 mv,a podstansiyaning bir chizqili sxemasi stantsiya va podstantsiyalarda, ehmda qisqa tutashuv toklarini aniqlash. qisqa tutashuv toklari asosan elektr asbob–uskuna parametrlarini tanlash yoki tekshirish, shuningdek, rele muhofazasi va avtomatika qurilmasini tanlash yoki tekshirish uchun hisoblanadi. tarmoq elementlarining qarshiligini aniqlash uchun, odatda, hisoblash sxemasida ularning parametrlari nomlangan birliklarda, yoki nisbiy birliklarda koʻrsatiladi. uch fazali qisqa tutashuv …

3 / 16

. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni aniqlanadi. elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va toki) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok miqdorlariga teng yoki katta bo‘lishi kerak. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg’unligini hisobga olamiz. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g‘ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg‘unligini hisobga olamiz. xulosa ushbu kurs ishida elektr stansiyalari va podstansiyalarining qurilishi, ishlash …

4 / 16

otlar: 1.diplomnogoproektirovaniyapoi.i.spravochnik1. fedorov a.a., kameneva l.e. - osnovi elektrosnabjeniyapromishlennix predpriyatiy. - m .: energiya. 1984g. 2. fedorov a.a., starkova l.e. uchebnoe posobie dlya kursovogo ielektrosnabjeniyupromishlennix predpriyatiy. - m .: energoatomizdat. 1987g. 3. qodirov t.m., alimov x.a. - sanoat korxonalarining elektrta'minoti. tdtu., 2006r. 4. alievelektrooborudovaniyu. - m .: vishshaya shkola, 2002g. 5. grigorev v.i., kireeva e.a., mironov v.a., mintyukov a.p.,choxonelidze a.n. elektrosnabjenie i elektrooborudovanie.- m .: energoatomizdat, 2003g. 6. allaev k.r. elektroenergetika uzbekistana i mira. - t .: fan vatexnologiya, 2009g. - 463 c. 7. qodirov t.m., alimov x.a., rafikova g.r. sanoat korxonalari vafuqaro binolarining elektr ta'minoti .- t .: toshdtu, 2007r. image6.png image7.png image8.png image9.png image10.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
