1 / 21

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon mashinasozlik instituti “elektrotexnika” fakulteti 4-bosqich k-91-21- guruh talabasi sarvarbek abdulatipovning “stansiya va podstansiyalarning elektr qisimi ”fanidan kurs ishi. kurs ishi qabul qildi: abduraxmonov s mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish ushbu taqtimotda“stantsiya va podstantsiyalarning elektr qismi” fanidan kurs ishini bajarish uchun moʻljallangan. kurs ishini ish bajarish davomida nazariy qismdan olgan bilimlarini mustaxkamlash, elektr stantsiyalari va podstantsiyalarini loyixa qilish usuli, bildirgichlardan foydalanish, hisob va grafik ishlarini bajarishda ehm qoʻllashni oʻrgatadi. kurs ishini topshirigʻida quyidagilar koʻrsatilgan : a) energetik tizim haqida ma’lumot; b) yigʻma shinalardagi maksimal quvvat, /mvt/; v) energetik tizimni kuchlanishi un /kv/; g) chiqish liniyalarining soni va kuchlanishi; d) elektr stantsiya yoki podstantsiyani tipi va iste’molchilarining turi. berilgan ma’lumotlar no 1 2 3 4 iste’molchilar quvvati p=(mvt) 0,6 0,6 0,7 0,7 iste’molchilar …

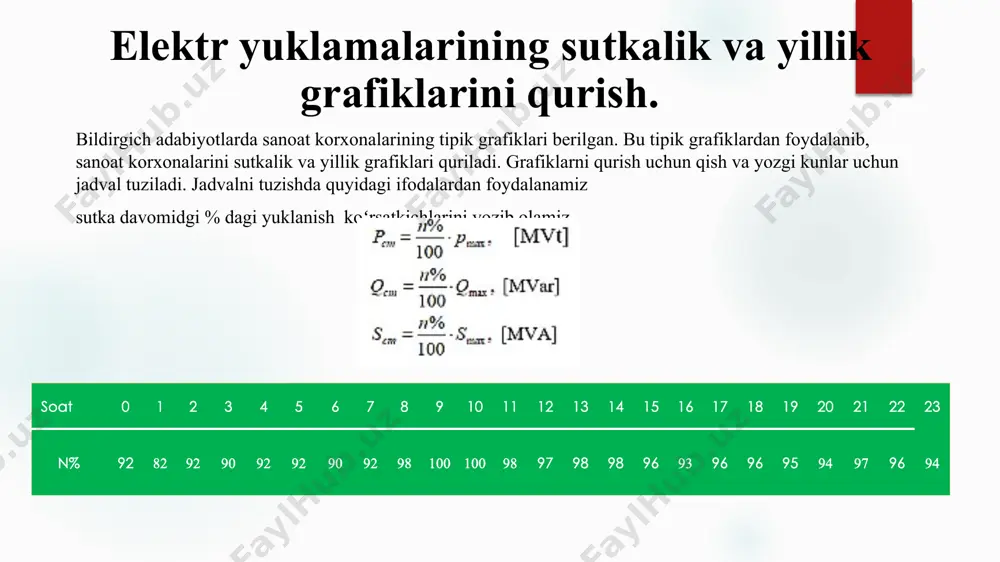

2 / 21

kuch transformatorlarini quvvatini va sonini aniqlash. transformatorning nominal quvvatlari quyidagi shartga koʻra tanlanadi, (mv·a) demak, gost boʻyicha transformator qatori 2,5 mv·a; 4,0 mv·a; 6,3 mv·a; 10,0 mv·a va xokazo quvvatli trasformatorlarni tanlash tavsiya qilinadi. agar trasformatorlardan biri ishdan chiqsa, elektr ta’minoti toʻxtatilmay, ikkinchisi vaqtinchalik 140 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant: 4,0 mv·a uning oʻta yuklanishi, ==0,39 ii – variant: 4,0 mv·a ; 6,3 mv·a uning oʻta yuklanishi, ==0,24 ikkala variant ham normal ishlash rejimi boʻyicha qoniqarlidir. b) transformatorlardan biri ishdan chiqsa, bu tanlangan variantlarni ishlashini tekshiramiz. i – variant: 1,4· snom.t = 1,4 · 2,5 = 5,6 mv·a; ii – variant: 1,4· snom.t = 1,4 · 4= 8,82mv·a. bunda, 1,4 – oʻta yuklanish koeffitsenti. tmn-4000/110/10 kva tmn-6300/110/10 kva elektr stantsiyalarini yoki podstantsiyalarni bosh elektr sxemasini tanlash variantimiz uchun texnik – iqtisodiy hisobni minimal keltirilgan sarf – xarajatlar boʻyicha …

3 / 21

, rele muhofazasi va avtomatika qurilmasini tanlash yoki tekshirish uchun hisoblanadi. tarmoq elementlarining qarshiligini aniqlash uchun, odatda, hisoblash sxemasida ularning parametrlari nomlangan birliklarda, yoki nisbiy birliklarda koʻrsatiladi. uch fazali qisqa tutashuv toklarini hisoblash quyidagi tartibda olib boriladi: koʻrilayotgan energetik tizimlar uchun hisoblash sxemasi asosida oʻrin almashtirish sxemasi tuziladi: asta–sekin oʻzgartirish yoʻli bilan oʻrin almashtirish sxemani eng sodda koʻrinishga shunday keltiriladi, bunda natijaviy eyuk ma’lum miqdor bilan xarakterlovchi manbalar guruhi yoki xar bir ta’minlovchi manba qisqa tutashuv nuqtasi bilan bitta natijaviy qarshilik xnat orqali bogʻlangan boʻladi. natijaviy qarshilikni bilgan holda om qonuni asosida qisqa tutashuv tokining tashkil etuvchisini boshlangʻich miqdori ipo aniqlanadi. soʻngra zarbiy to k va zarurat tugʻilsa, berilgan vaqt momenti t uchun qisqa tutashuv tokining davriy va boshlangʻich tashkil etuvchisi aniqlanadi. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni …

4 / 21

llarni hisobga olishga to‘g‘ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg‘unligini hisobga olamiz. yuqori kuchlanishli uzgichlarni tanlash. yuqori kuchlanishli elektr energiyasini uzatish va taqsimlash jarayonida elektr zanjirlarini ulash va uzishga to‘g‘ri keladi. bu jarayonlar maxsus uzgichlar(viklyuchatel) yordamida bajariladi. uzgichlar yordamida elektr toklarni faqat nomiial rejimlarda emas, balki har xil avariya va qisqa tutashuv holatlarda ham uzish yoki ulash jarayonlarini bajarish mumkin. ma’lumki, qisqa tutashuv rejimidagi tokning miqdori juda katta bo‘ladi. shuning uchun uzgichlar taqsimlash qurilmalarining eng mas’ul elementlaridan biri hisoblanadi. yuqori kuchlanishli uzgichlarni nominal kuchlanishi va toki, o‘chiriluvchi tokning qiymati va quvvati bo‘yicha qabul qilinadi. odatda, uzgichning katalogdagi ko‘rsatgichlari va hisobiy miqdorlar o‘zaro solishtiriladi ayirgichlarni tanlash. ayirgichlar(razediniteli) kuchlanish ta‟siridagi toksiz elektr zanjirlarini uzish yoki ulash uchun ishlatiladi. ayirgichlar elektr zanjirlarida ko‘rinib turuvchi uzun oraliqni hosil qiladi. ayirgichlarda elektr yoyni o‘chiradigan moslamalar bo‘lmaganligi uchun ular uzgichlardan keyin yoki oldin o‘rnatiladi. ayirgichlar ta’mirlash ishlarida …

5 / 21

rlarini tanlash. tok transformatorlari nominal tok, nominal kuchlanish, ikkilamchi chulg‘amning yuklamasiga bog‘liq bo‘lgan aniqlik darajasiga qarab qabul qilinadi va elektrodinamik va termik turg‘unliklar bo‘yicha tekshirilib ko‘riladi. xulosa topshiriqlarga asosan ushbu kurs loyixasini bajarishda uslubiy qollanmadanm foydalangan holda elektr yuklamalarini hisoblash transformatorni quvvati va sonini tanlash qisqa tutashuvi toklarini hisoblash elektr asboblarini uskunalarini tanlash yetrga ulagich va yashil qaytargichni hisoblashni organdim. bajarish davrida menga qoyilgan masalani tartibli ravishda yechdim, qabul qilingan yechimlarni qisqa va aniq uslubda izoxlashni texnik jixattan mukammal bajarishni organdim. foydalanilgan adabiyotlar: 1.diplomnogoproektirovaniyapoi.i.spravochnik1. fedorov a.a., kameneva l.e. - osnovi elektrosnabjeniyapromishlennix predpriyatiy. - m .: energiya. 1984g. 2. fedorov a.a., starkova l.e. uchebnoe posobie dlya kursovogo ielektrosnabjeniyupromishlennix predpriyatiy. - m .: energoatomizdat. 1987g. 3. qodirov t.m., alimov x.a. - sanoat korxonalarining elektrta'minoti. tdtu., 2006r. 4. alievelektrooborudovaniyu. - m .: vishshaya shkola, 2002g. 5. grigorev v.i., kireeva e.a., mironov v.a., mintyukov a.p.,choxonelidze a.n. elektrosnabjenie i elektrooborudovanie.- m .: energoatomizdat, 2003g. 6. …
