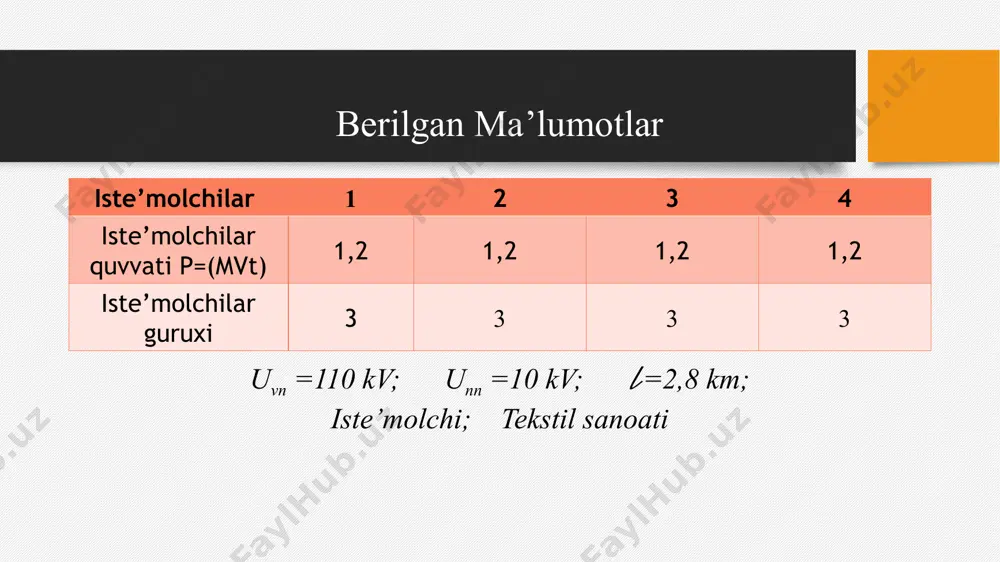

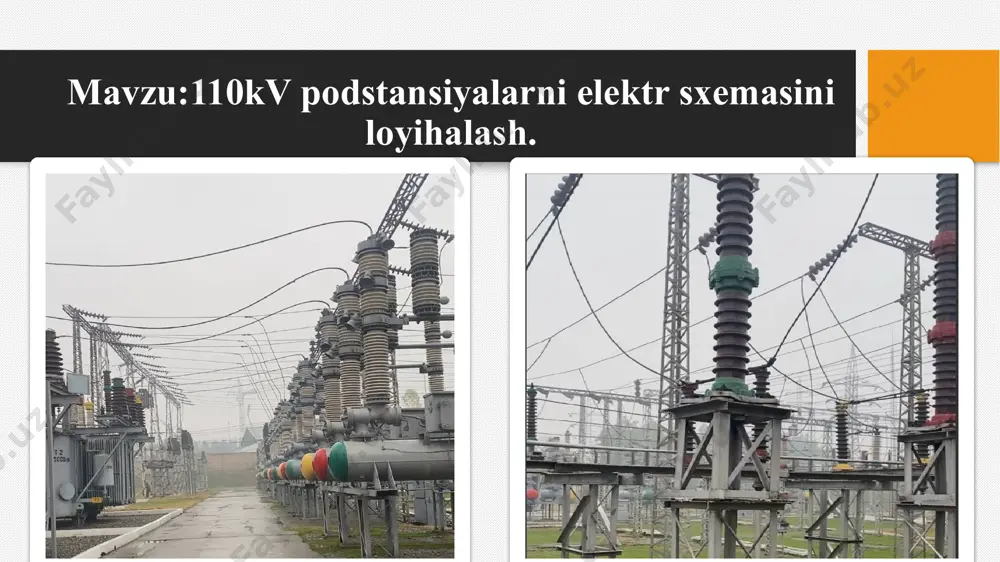

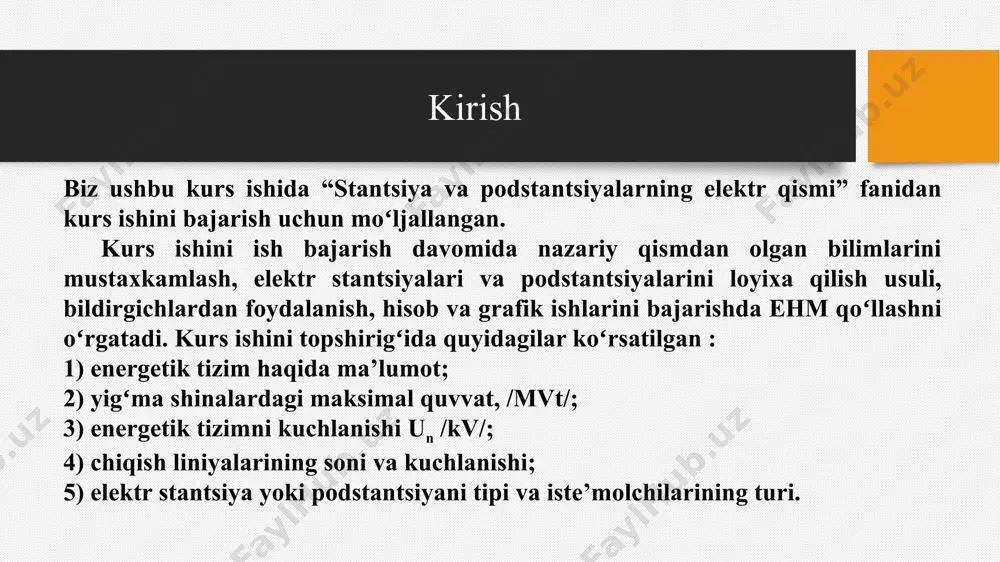

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon mashinasozlik instituti “elektrotexnika” fakulteti 4-bosqich k-91-21- guruh talabasi toshpulatova mehrinozning “stansiya va podstansiyalarning elektr qisimi ”fanidan kurs ishi. kursi ishi qabul qildi:arziqulov h mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish biz ushbu kurs ishida “stantsiya va podstantsiyalarning elektr qismi” fanidan kurs ishini bajarish uchun moʻljallangan. kurs ishini ish bajarish davomida nazariy qismdan olgan bilimlarini mustaxkamlash, elektr stantsiyalari va podstantsiyalarini loyixa qilish usuli, bildirgichlardan foydalanish, hisob va grafik ishlarini bajarishda ehm qoʻllashni oʻrgatadi. kurs ishini topshirigʻida quyidagilar koʻrsatilgan : 1) energetik tizim haqida ma’lumot; 2) yigʻma shinalardagi maksimal quvvat, /mvt/; 3) energetik tizimni kuchlanishi un /kv/; 4) chiqish liniyalarining soni va kuchlanishi; 5) elektr stantsiya yoki podstantsiyani tipi va iste’molchilarining turi. berilgan ma’lumotlar iste’molchilar 1 2 3 4 iste’molchilar quvvati p=(mvt) 1,2 1,2 1,2 …

2 / 15

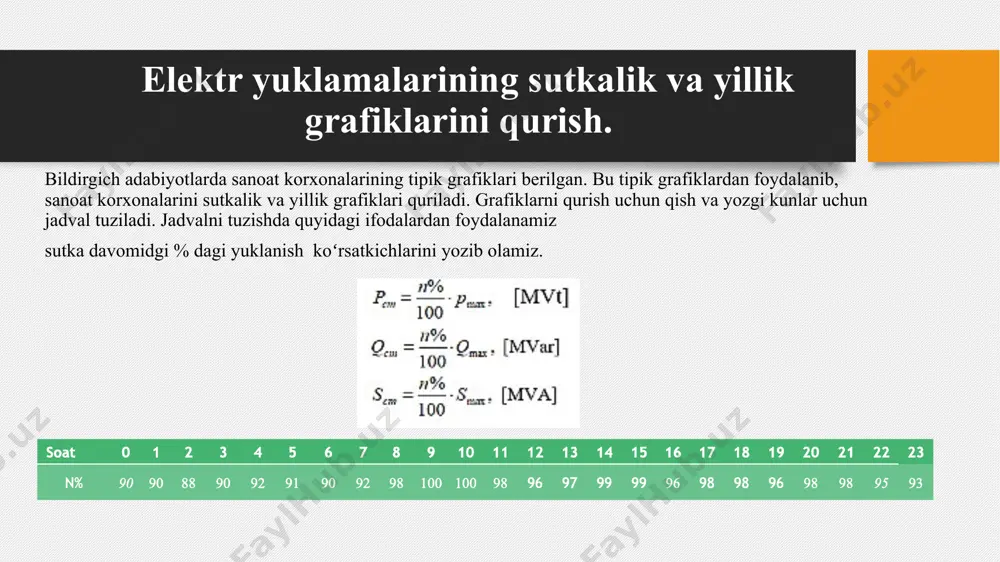

tsiyalarda kuch transformatorlarini quvvatini va sonini aniqlash. transformatorning nominal quvvatlari quyidagi shartga koʻra tanlanadi, (mv·a) demak, gost boʻyicha transformator qatori 2,5 mv·a; 4,0 mv·a; 6,3 mv·a; 10,0 mv·a va xokazo quvvatli trasformatorlarni tanlash tavsiya qilinadi. agar trasformatorlardan biri ishdan chiqsa, elektr ta’minoti toʻxtatilmay, ikkinchisi vaqtinchalik 140 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant: 4,0 mv·a uning oʻta yuklanishi, ==0,46 ii – variant: 4,0 mv·a ; 6,3 mv·a uning oʻta yuklanishi, ==0,29 ikkala variant ham normal ishlash rejimi boʻyicha qoniqarlidir. b) transformatorlardan biri ishdan chiqsa, bu tanlangan variantlarni ishlashini tekshiramiz. i – variant: 1,4· snom.t = 1,4 · 4 = 5,6 mv·a; ii – variant: 1,4· snom.t = 1,4 · 6,3= 8,82mv·a. bunda, 1,4 – oʻta yuklanish koeffitsenti. tmn-4000/110/10 kva tmn-6300/110/10 kva variantimiz uchun texnik – iqtisodiy hisobni minimal keltirilgan sarf – xarajatlar boʻyicha hisoblaymiz. i-variant иe =  · э …

3 / 15

k, rele muhofazasi va avtomatika qurilmasini tanlash yoki tekshirish uchun hisoblanadi. tarmoq elementlarining qarshiligini aniqlash uchun, odatda, hisoblash sxemasida ularning parametrlari nomlangan birliklarda, yoki nisbiy birliklarda koʻrsatiladi. uch fazali qisqa tutashuv toklarini hisoblash quyidagi tartibda olib boriladi: koʻrilayotgan energetik tizimlar uchun hisoblash sxemasi asosida oʻrin almashtirish sxemasi tuziladi: asta–sekin oʻzgartirish yoʻli bilan oʻrin almashtirish sxemani eng sodda koʻrinishga shunday keltiriladi, bunda natijaviy eyuk ma’lum miqdor bilan xarakterlovchi manbalar guruhi yoki xar bir ta’minlovchi manba qisqa tutashuv nuqtasi bilan bitta natijaviy qarshilik xnat orqali bogʻlangan boʻladi. natijaviy qarshilikni bilgan holda om qonuni asosida qisqa tutashuv tokining tashkil etuvchisini boshlangʻich miqdori ipo aniqlanadi. soʻngra zarbiy to k va zarurat tugʻilsa, berilgan vaqt momenti t uchun qisqa tutashuv tokining davriy va boshlangʻich tashkil etuvchisi aniqlanadi. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni …

4 / 15

illаrni hisоbgа оlishgа to‘g‘ri kеlаdi. biz bulаrdаn fаqаt аppаrаtlаrni qisqа tutаshuv tоki tа’sirigа chidаmligigа e’tibоr bеrаmiz, yani аppаrаtlаrning turg‘unligini hisоbgа оlаmiz. xulosa elektr apparatlarini tanlashda kataloglardan foydalanib, ularning normal rejimdagi ko‘rsatkichlarini tahlil qilish lozim. tanlangan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirish ham zarur. katalogda ko‘rsatilgan parametrlar (nominal kuchlanish va tok) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok qiymatlariga teng yoki ulardan yuqori bo‘lishi shart. aniq apparatlarni ma’lum ish sharoitlariga moslashtirishda ko‘plab omillarni hisobga olish kerak bo‘ladi. biroq, biz asosan apparatlarning qisqa tutashuv toki ta’siriga chidamliligini, ya’ni ularning turg‘unligini hisobga olishga e’tibor qaratamiz. shu sababli, apparatlarni tanlashda ularning bu boradagi xususiyatlari alohida tahlil qilinadi. fоydаlаnilgаn аdаbiyotlаr: 1.дипломногопроэктированияпои.и.справочник1. федоров а.а., каменева l.e. - основы электроснабженияпромишленних предприятий. - м .: энергия. 1984г. 2. федоров а.а., старкова л.э. учебное пособие для курсового иэлектроснабжениюпромишленних предприятий. - м .: энергоатомиздат. 1987г. 3. qodirov t.m., alimov x.a. - sanoat korxonalarining elektrta'minoti. tdtu., 2006r. …
