1 / 38

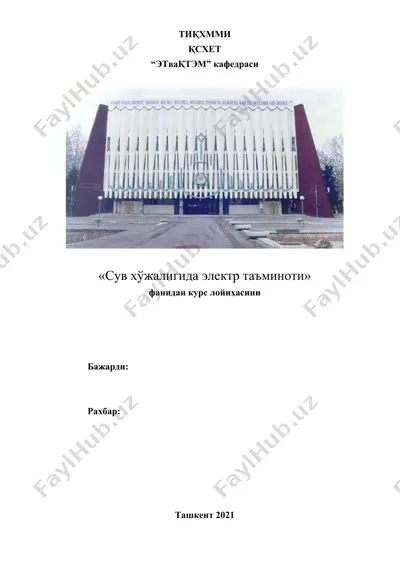

ўзбкистон республикаси тиқхмми қсхет “этвақтэм” кафедраси «сув хўжалигида электр таъминоти» фанидан курс лойиҳасини бажарди: рахбар: ташкент 2021 кириш халқ хўжалиги соҳаларини ва агросаноат тармоқларини электрлаштириш ва автоматик бошқариш муҳим аҳамиятга эга. ҳозирги куннинг инженери мавжуд муаммолар ва энергетик масалаларни ечишда назарий билимларни амалиётга тадбиқ этиш, муаммолар ечимига ижодий ёндошиш, мавжуд ва янги техника, технологияларни устун ҳамда заиф томонларини таҳлил эта олиши шарт. эркин бозор муносабатлари шаклланган пайтда, маҳсулот таннархининг пасайиши, сифатининг ортиши аксарият ҳолларда экин майдонларининг банитетига, сув, уруғ ва вегетатция билан бирга илғор техника ва воситаларни жорий этиш, замонавий технологиялардан фойдаланиш, ишлаб чиқариш жараёнларини автоматлаштириш ва электр ускуналар ва қурилмалар билан жиҳозланиш даражасининг юксалиши биланҳам боғлиқ. қишлоқ ва сув хўжалик ишлаб чиқариши, қанчалик электр жиҳозлари билан бойитилса, замонавий компьютерқурилмалари ва дастурлари жорий этилса, маҳсулотни етиштириш соддалашади, осонлашади ва сифати ортади, иш вақти ва қўл меҳнати тежалади. ушбу талаблар ўз навбатида электр таъминот воситалари ва тизимларининг ишончли ишлашини, ҳозирги кун …

2 / 38

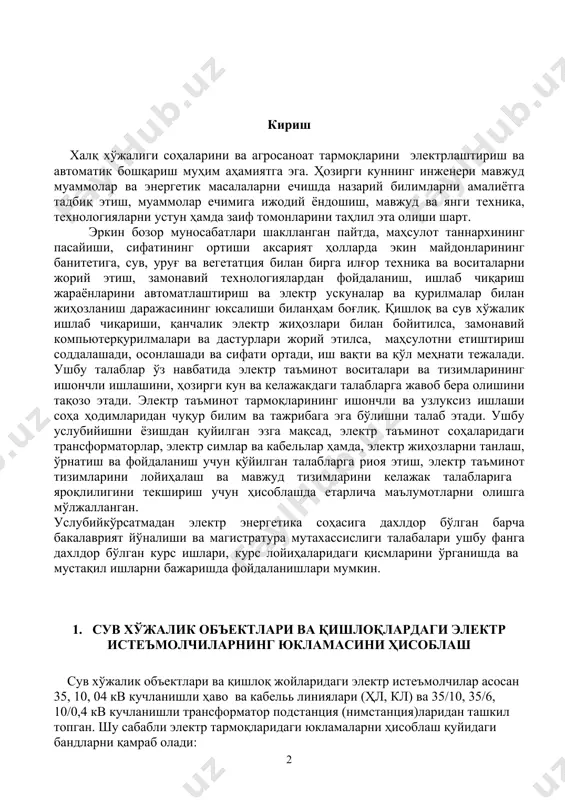

ишда ва мустақил ишларни бажаришда фойдаланишлари мумкин. 1. сув хўжалик объектлари ва қишлоқлардаги электр истеъмолчиларнинг юкламасини ҳисоблаш сув хўжалик объектлари ва қишлоқ жойларидаги электр истеъмолчилар асосан 35, 10, 04 кв кучланишли ҳаво ва кабельь линиялари (ҳл, кл) ва 35/10, 35/6, 10/0,4 кв кучланишли трансформатор подстанция (нимстанция)ларидан ташкил топган. шу сабабли электр тармоқларидаги юкламаларни ҳисоблаш қуйидаги бандларни қамраб олади: · алоҳида олинган ёки умумий электр тармоқда иштирок этаётган барча электр истеъмолчилар юкламасини ҳисоблаш; · паст кучланишли (380 ёки 220 вли) электр тармоқни ҳисоблаш; · юқори кучланишли (35, 10, 6 квли) электр тармоқни ҳисоблаш; · юклама токлари асосида ўтказгич кесим юзасини ҳисоблаш ва стандарт кесим юзали симларни танлаш; · юкламалар асосида 0,4 квли тармоқдаги йиғинди қувватни ҳисоблаш ва 10/0,4 квли трансформаторни танлаш; · юкламага асосан 10 квли тармоқни ҳисоблаш ва 35/10 квли трансформаторни танлаш. ҳисоб қуйидаги бандлардан иборат: 1. истеъмолчиларнинг кундузги (к) ва тунги (т)максимал юкламасини ҳисоблаш: кучланиши 0,4 квли ҳл сидаги …

3 / 38

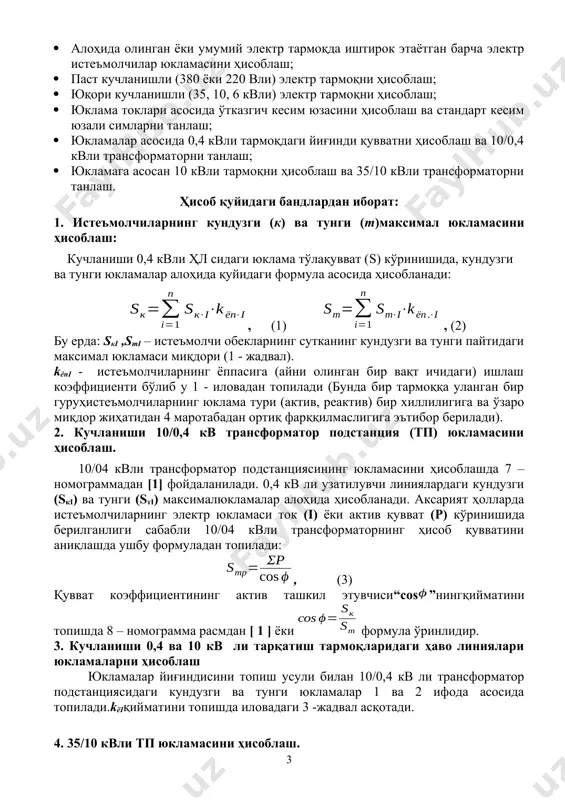

актив қувват (р) кўринишида берилганлиги сабабли 10/04 квли трансформаторнинг ҳисоб қувватини аниқлашда ушбу формуладан топилади: , (3) қувват коэффициентининг актив ташкил этувчиси“cos”нингқийматини топишда 8 – номограмма расмдан [ 1 ] ёки формула ўринлидир. 3. кучланиши 0,4 ва 10 кв ли тарқатиш тармоқларидаги ҳаво линиялари юкламаларни ҳисоблаш юкламалар йиғиндисини топиш усули билан 10/0,4 кв ли трансформатор подстанциясидаги кундузги ва тунги юкламалар 1 ва 2 ифода асосида топилади.kёiқийматини топишда иловадаги 3 -жадвал асқотади. 4. 35/10 квли тп юкламасини ҳисоблаш. · 10 кв кучланишли узатиш линиялардаги юкламалар 8 –номограмма воситасида ҳисобланиши мумкин [ 1 ]. · 35/10 кв ли трансформаторнинг қуввати (3) формула билан, қувват коэффициентинингактив ташкил этувчиси эса иловадаги 4 – жадвалдан топилади. бунинг учун 1- расмдаги тп1, тп2, тп3, тп4 ва тп5 трансформаторларининг барча юкламалари жамланади ва иловадан кучланиши 35/10 квли подстанцияга стандарт қувватли трансформатор танланади (илова: 9 ва 10 - жадвал). эслатма,трансформаторни танлашда атроф муҳитнинг шартлари, электр истеъмолчиларнинг тури (актив, …

4 / 38

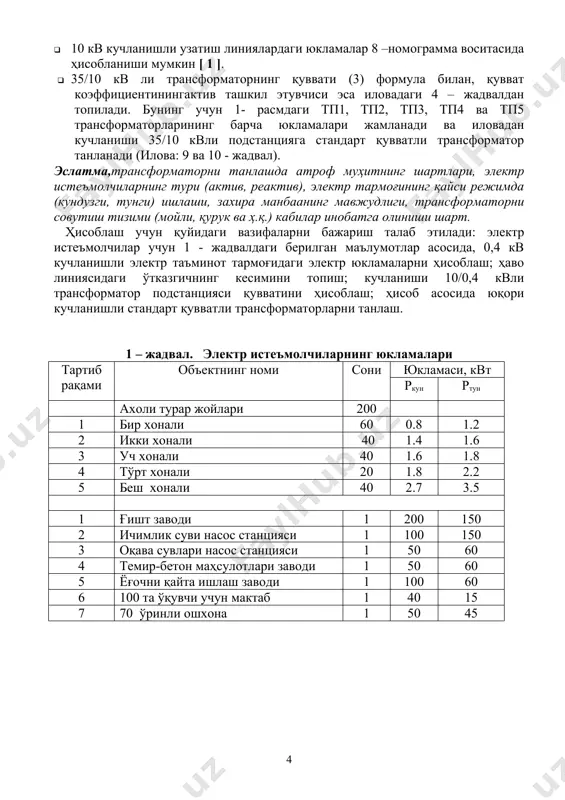

уви насос станцияси 1 100 150 3 оқава сувлари насос станцияси 1 50 60 4 темир-бетон маҳсулотлари заводи 1 50 60 5 ёғочни қайта ишлаш заводи 1 100 60 6 100 та ўқувчи учун мактаб 1 40 15 7 70 ўринли ошхона 1 50 45 ечилиши: танланган объектнинг бош чизма устига электр таъминот тармоғининг схемасини чизилади ва трансформатор подстанциясини ўрнини белгиланади (1 - расм). эслатма: электр схемасидаги истеъмолчиларинг тартиб рақамлари уларнинг 1-жадвалдаги номланишига мос келади. электр схемаларни тузишда ҳар бир истеъмолчи объектнинг жойлашувини техник ва муҳит талабалари асосида асослаш шарт. кучланишли 0,4 кв электр тармоқнинг юкламасини ҳисоблаш трансформатор подстанциясидан узатилувчи 1–линия (л1)даги юкламалари ҳисобланади. л-1 даги истеъмолчилар аҳоли турар жойларидан ташкил топган. ҳисоблаш учун 1-линияни кўча бўйлаб чизиб чиқилади ва сим устунлар ўрнатиб чиқилади. бунда шимол томон, шамолнинг йўналиши ва масштабни аниқ билиб, чизмага жойлатирилади (2-расм). линия бўйлаб ток бўлиниш нуқталари белгилаб чиқилади ва бир чизиқли ҳисоб схемаси чизилади. унга: …

5 / 38

л3 бир чизиқли электр ҳисоб схемаси ркунл3 = р1кун + р2кун = (100+100)*0.85 = 170 квт ртунл3 = р1тун + р2тун = (150+60)*0.85 = 178.5 квт = ркунл3 / ртунл3 = 170 / 178.5 = 0.95 → кунл3= 0.8 тунл3= 0.89 sхис = ркунл3 / = 170 / 0.8 = 215.5 квт объект учун стандарт қувватли тм250 мой трансформатори танланади. 4-расм асосида л3 даги юкламалар ҳисобланади. л3 нинг бир чизиқли электр ҳисоб схемаси тузилади ва юклама ҳисобланди. тп4 л4 1 2 3 0,045 0,045 0,2 50/60 50/60 40/15 5-расм. л4 бир чизиқли электр ҳисоб схемаси ркунл4 = р1кун + р2кун + р3кун = (50+50+40) * 0.8 = 112 квт ртунл4 = р1тун + р2тун + р3тун = (60+60+15) * 0.8 = 108 квт = ркунл4 / ртунл4 = 112 / 108 = 1.04 → кунл4= 0,8 тунл4= 0,89 sхис = ркунл4 / = 112 / 0.8 = 140 квт объект …
