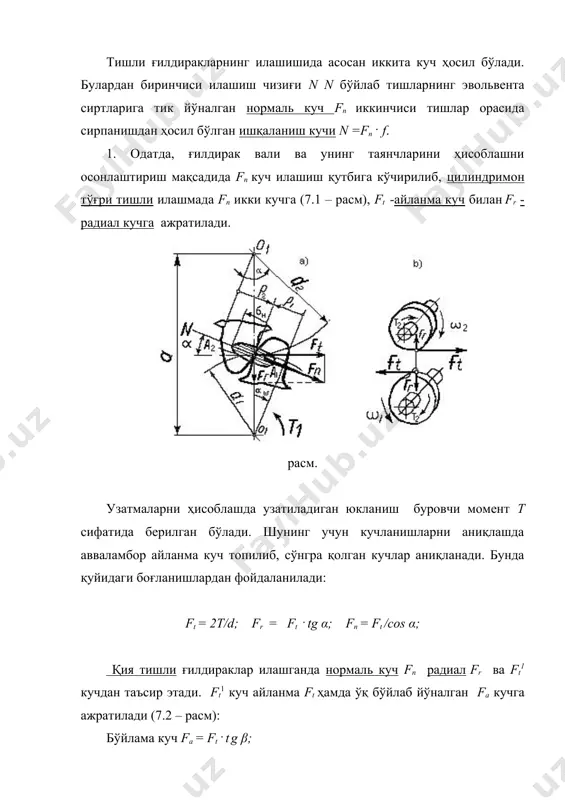

1477034771_65830.doc тишли узатмаларда кучлар ва улар орасидаги боғланишлар режа: 1. цилиндрсимон узатмалардаги кучлар. 2. конуссимон узатмалардаги кучлар. 3. тишларни емирилиш турлари. тишли ғилдиракларнинг илашишида асосан иккита куч ҳосил бўлади. булардан биринчиси илашиш чизиғи n n бўйлаб тишларнинг эвольвента сиртларига тик йўналган нормаль куч fn иккинчиси тишлар орасида сирпанишдан ҳосил бўлган ишқаланиш кучи n =fn · f. 1. одатда, ғилдирак вали ва унинг таянчларини ҳисоблашни осонлаштириш мақсадида fn куч илашиш қутбига кўчирилиб, цилиндримон тўғри тишли илашмада fn икки кучга (7.1 – расм), ft -айланма куч билан fr - радиал кучга ажратилади. расм. узатмаларни ҳисоблашда узатиладиган юкланиш буровчи момент т сифатида берилган бўлади. шунинг учун кучланишларни аниқлашда авваламбор айланма куч топилиб, сўнгра қолган кучлар аниқланади. бунда қуйидаги боғланишлардан фойдаланилади: ft = 2t/d; fr = ft · tg α; fn = ft /сos α; қия тишли ғилдираклар илашганда нормаль куч fn радиал fr ва ft1 кучдан таъсир этади. ft1 куч айланма ft ҳамда …

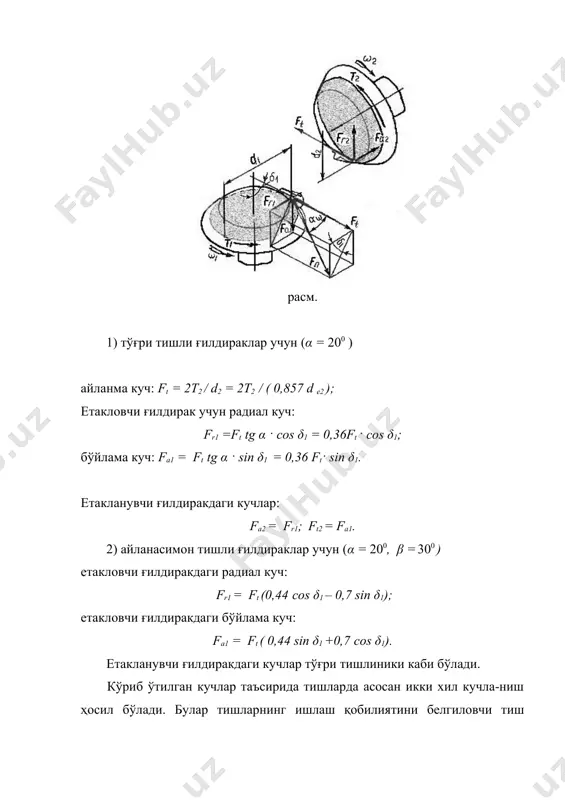

лар учун (α = 200, β = 300 ) етакловчи ғилдиракдаги радиал куч: fr1 = ft (0,44 cos δ1 – 0,7 sin δ1); етакловчи ғилдиракдаги бўйлама куч: fa1 = ft ( 0,44 sin δ1 +0,7 cos δ1). етакланувчи ғилдиракдаги кучлар тўғри тишлиники каби бўлади. кўриб ўтилган кучлар таъсирида тишларда асосан икки хил кучла-ниш ҳосил бўлади. булар тишларнинг ишлаш қобилиятини белгиловчи тиш сиртида ҳосил бўладиган контакт кучланиш - σh ва тишнинг тубида ҳосил бўладиган эгувчи кучланиш - σf -дир. 4. тишлардаги кучланишлар ҳар бир тиш учун бу муайян қиймат-га эга бўлмай, вақт оралигида ўзгариб туради ва пульсацияланувчи узлукли цикл билан таъсир этади, ҳамда σh тишларнинг толиқишдан синишига, σf эса тиш сиртларининг уваланишига сабаб бўлади. ишқаланиш кучи n нинг мавжудлиги тиш сиртининг хар турли емирилишига олиб келади. бинобарин, тишла узатмаларнинг ишлаш қобилияти, биринчидан тишларнинг синиши, иккинчидан тишлар сиртининг емирилиши оқибатида бўлиши мумкин экан. тишлар сиртининг емирилиши деганда қуйидагилар тушунилади: а) толиқиш окибатида …

г тиш сиртлари толиқиш натижасида уваланади. уваланиш икки хил шароитда содир бўлади. биринчи хил уваланиш тиш сиртининг қаттиқлиги нв≤350 бўлган материаллардан ясалган ғилдирак тишлари сиртининг нотекисликлари туфайли бўлади. ишлаш жараёнида бу нотекислилар ейилиши ва эзи-лиши туфайли текисланиб кетади. натижада кучланишларнинг тўпла-нишига сабаб бўлган нуқталар йўқолади ва уваланиш жараёни тўхтайди. иккинчи хил увалинишда тиш сиртининг қаттиқлиги нв>350 бўлган материаллардан ясалган ғилдираклар тишларидаги ноаниқлик-лари туфайли тишлар сиртининг маълум нуқталарида пайдо бўлади-ган кучланишларнинг тўпланиши таъсирида содир бўлади. бунда тиш сиртининг айрим нуқталарида билинар-билинмас дарзлар пайдо бўлади. узатма сермой шароитда ишлаганлиги туфайли бу дарзлар-нинг ичига катта босим остида мой кира бошлайди, натижада дарзлар катталашиб, тиш сиртидан кичик бўлакчаларнинг ажралишига олиб келади. оқибатда тиш сиртида чуқурчалар пайдо бўла бошлайди ва уваланиш жараёни тезлашади. тиш сиртининг ейилиши уч хил шароитда: абразив заррачали муҳитда, тишларнинг бир-бирига мослашув даврида ҳамда юкли узатмани юргазиш ва тўхтаташ вақтида ейилиши мумкин. тиш сиртининг юлиниши катта тезлик ва катта юкланиш билан ишлайдиган …
