1538379105_72358.docx p 1 t p 1 p1 t p1 � j = - t d t [ ] p 1 2 4 = p t d ûèð [ ] t [ ] p 2 2 2 4 = p t d ûèð 1-3 р р d 60 0 -90 0 r-4 1/5-2 d р р а) б) г) д) 60 0 -90 0 i i кщриниш h d р р в) d 1-3 р р    r-4 1/5-2  р р р р а) б) в) г) д) i i кщриниш h   a t d d 1 h d 0 tg b p = s d p d s c / c // a // d b a a 0 c  d s c / c // a // d  a a 0 c h = n n 2 1 1 2 n n …

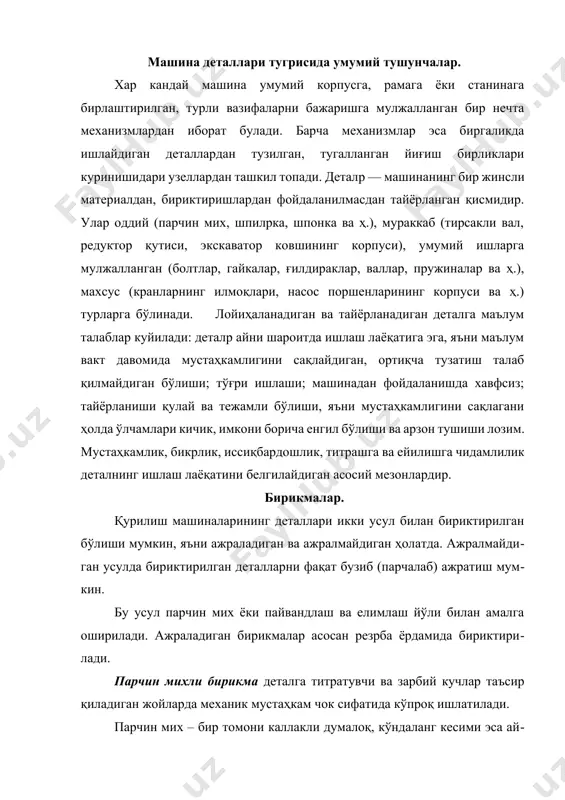

р, ғилдираклар, валлар, пружиналар ва ҳ.), махсус (кранларнинг илмоқлари, насос поршенларининг корпуси ва ҳ.) турларга бўлинади. лойиҳаланадиган ва тайёрланадиган деталга маълум талаблар куйилади: деталp айни шароитда ишлаш лаёқатига эга, яъни маълум вакт давомида мустаҳкамлигини сақлайдиган, ортиқча тузатиш талаб қилмайдиган бўлиши; тўғри ишлаши; машинадан фойдаланишда хавфсиз; тайёрланиши қулай ва тежамли бўлиши, яъни мустаҳкамлигини сақлагани ҳолда ўлчамлари кичик, имкони борича енгил бўлиши ва арзон тушиши лозим. мустаҳкамлик, бикрлик, иссиқбардошлик, титрашга ва ейилишга чидамлилик деталнинг ишлаш лаёқатини белгилайдиган асосий мезонлардир. бирикмалар. қурилиш машиналарининг деталлари икки усул билан бириктирилган бўлиши мумкин, яъни ажраладиган ва ажралмайдиган ҳолатда. ажралмайдиган усулда бириктирилган деталларни фақат бузиб (парчалаб) ажратиш мумкин. бу усул парчин мих ёки пайвандлаш ва елимлаш йўли билан амалга оширилади. ажраладиган бирикмалар асосан резpба ёрдамида бириктирилади. парчин михли бирикма деталга титратувчи ва зарбий кучлар таъсир қиладиган жойларда механик мустаҳкам чок сифатида кўпроқ ишлатилади. парчин мих – бир томони каллакли думалоқ, кўндаланг кесими эса айлана бўлган стерженp бўлиб, …

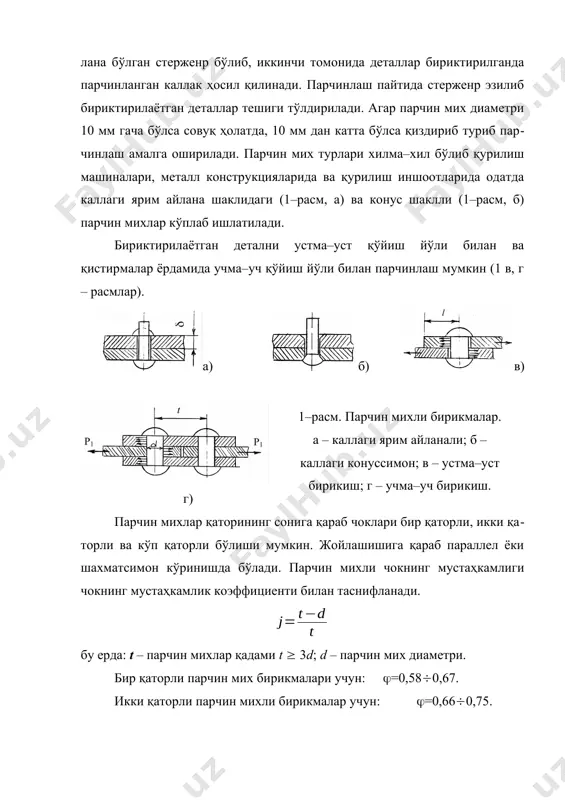

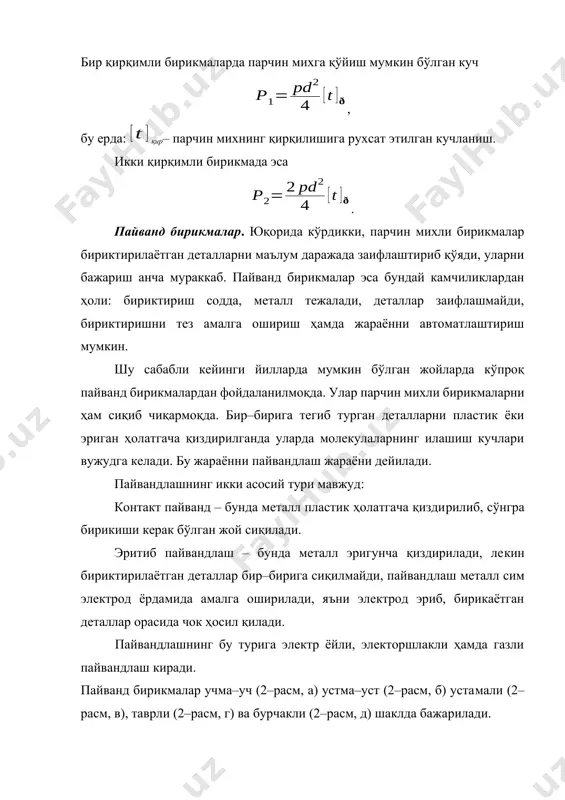

. г) парчин михлар қаторининг сонига қараб чоклари бир қаторли, икки қаторли ва кўп қаторли бўлиши мумкин. жойлашишига қараб параллел ёки шахматсимон кўринишда бўлади. парчин михли чокнинг мустаҳкамлиги чокнинг мустаҳкамлик коэффициенти билан таснифланади. бу ерда: t – парчин михлар қадами t 3d; d – парчин мих диаметри. бир қаторли парчин мих бирикмалари учун: =0,580,67. икки қаторли парчин михли бирикмалар учун: =0,660,75. бир қирқимли бирикмаларда парчин михга қўйиш мумкин бўлган куч , бу ерда: қир– парчин михнинг қирқилишига рухсат этилган кучланиш. икки қирқимли бирикмада эса . пайванд бирикмалар. юқорида кўрдикки, парчин михли бирикмалар бириктирилаётган деталларни маълум даражада заифлаштириб қўяди, уларни бажариш анча мураккаб. пайванд бирикмалар эса бундай камчиликлардан ҳоли: бириктириш содда, металл тежалади, деталлар заифлашмайди, бириктиришни тез амалга ошириш ҳамда жараённи автоматлаштириш мумкин. шу сабабли кейинги йилларда мумкин бўлган жойларда кўпроқ пайванд бирикмалардан фойдаланилмоқда. улар парчин михли бирикмаларни ҳам сиқиб чиқармоқда. бир–бирига тегиб турган деталларни пластик ёки эриган ҳолатгача қиздирилганда уларда …

конструкцияларида юқорида санаб ўтилган пайванд чокларнинг барча турларидан фойдаланилган. 2-расм. пайванд бирикмалар схемаси. резpбали бирикмалар – ажраладиган бирикма бўлиб, винтсимон резpбали болтлар, винтлар, шпилpкалар ва гайкалар ёрдамида ҳосил қилинади. бундай бирикмаларнинг асосий геометрик ўлчамлари: резpба профили, (тўғри бурчакли, трапециясимон, тирак ва учбурчакли – 3–расм) унинг ташқи диаметри d; ўрта диаметри d0; ички диаметри d1; резpба қадами t; профил бурчаги ; резpба профили баландлиги h; резpбанинг кўриниш бурчаги ; (4–расм) ва қирқимлар сони n дир: резpба айланма контурининг йўналишига кўра резpбалар ўнг ва чап резpбалар бўлиши мумкин. агар резpба кўндаланг кесимда битта винт чизиқдан ташкил топган бўлса бир киримли, икки ва ундан кўп винт чизиқлардан ташкил топган бўлса, кўп киримли резpба деб аталади. а) б) в) г) 3–расм. резpбанинг турлари а – тўғри бурчакли; б – трапециясимон; в – тирак; г – учбурчакли. винтли резpба а–с / ни d диаметрли цилиндрни ўраётган учбурчак сифатида тасаввур қилиш мумкин (5–расм). 4–расм. резpба элементлари …

ия манбаи билан машинанинг иш бажарувчи қисми оралиғида жойлашиб, уларни ўзаро боғловчи ҳамда ҳаракатни талаб қилинганидек бошқаришга имкон берувчи механизмлар узатмалар дейилади. узатмалардаги қувватни узатаётган элементни етакловчи, қувватни қабул қилиб олувчи элементни эса етакланувчи дейилади. етакловчи элементдан етакланувчи элементгача бўлган оралиқдаги кераксиз қаршиликларни енгишга кетган қувват орқали узатманинг фойдали иш коэффициенти (ф.и.к.) аниқланади: , бу ерда: n1 - етакланувчи элементдаги қувват, квт; n2 - етакловчи элементдаги қувват, квт. етакловчи элемент айланишлар сонининг етакланувчи элемент айланишлар сонига нисбати узатманинг узатиш сони дейилади. , бу ерда: n1 - етакловчи элемент айланишлари сони; n2 - етакланувчи элемент айланишлари сони. машинада бир нечта узатмалардан фойдаланилса, умумий узатишлар сони ҳамма узатмалар узатиш сонларининг кўпайтмасига тенг бўлади, яъни . сирпаниш бўлмаган ҳолда етакловчи ва етакланувчи элементларнинг айланма тезлиги қуйидаги ифода билан аниқланади. , ёки n1d1= n2d2, бу ерда: d - узатувчи элемент диаметри; w - бурчак тезлик. юқоридаги икки ифодадан ҳам узатишлар сонини аниқлаш мумкин, яъни …
