1 / 21

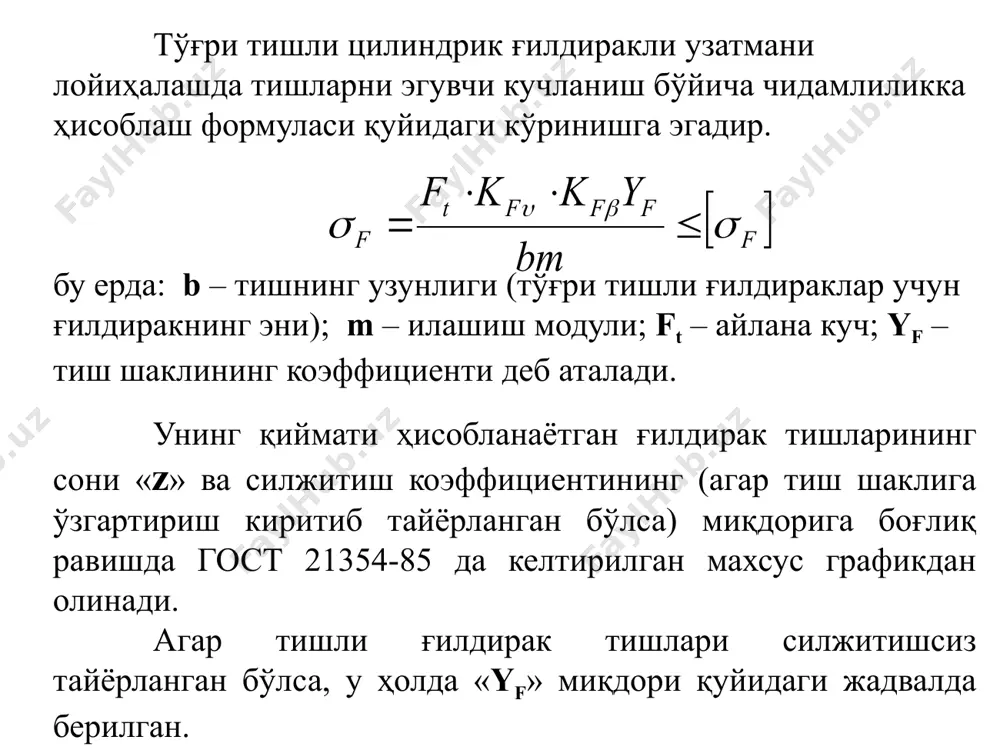

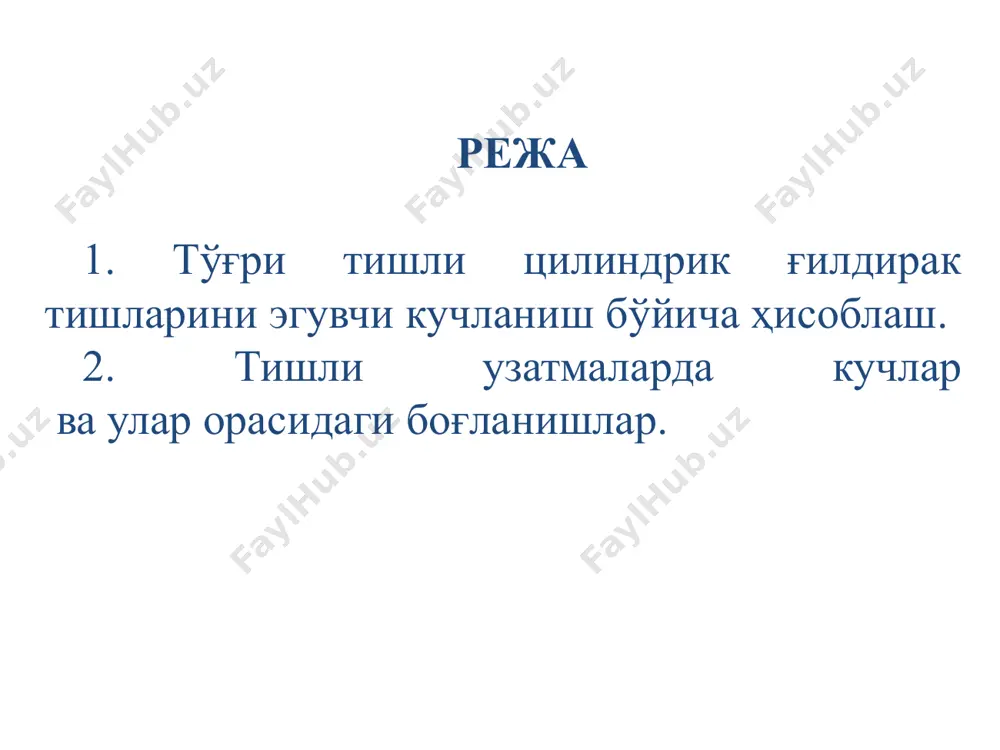

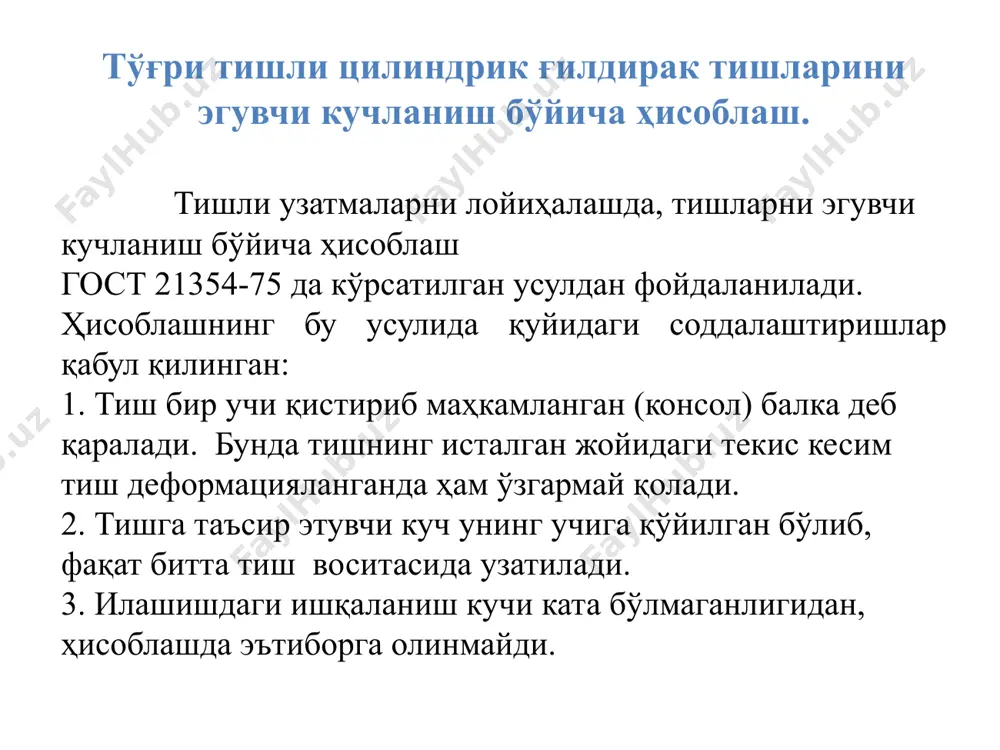

презентация powerpoint umumtexnik fanlar kafеdrasi dotsenti barlibayev sh.n. mavzu 08 mashina detallari va loyihalash asoslari fan: tishli uzatmalarda kuchlar va kuchlanishlar. tishlarni emirilish turlari. 1 режа 1. тўғри тишли цилиндрик ғилдирак тишларини эгувчи кучланиш бўйича ҳисоблаш. 2. тишли узатмаларда кучлар ва улар орасидаги боғланишлар. тўғри тишли цилиндрик ғилдирак тишларини эгувчи кучланиш бўйича ҳисоблаш. тишли узатмаларни лойиҳалашда, тишларни эгувчи кучланиш бўйича ҳисоблаш гост 21354-75 да кўрсатилган усулдан фойдаланилади. ҳисоблашнинг бу усулида қуйидаги соддалаштиришлар қабул қилинган: 1. тиш бир учи қистириб маҳкамланган (консол) балка деб қаралади. бунда тишнинг исталган жойидаги текис кесим тиш деформацияланганда ҳам ўзгармай қолади. 2. тишга таъсир этувчи куч унинг учига қўйилган бўлиб, фақат битта тиш воситасида узатилади. 3. илашишдаги ишқаланиш кучи ката бўлмаганлигидан, ҳисоблашда эътиборга олинмайди. тўғри тишли цилиндрик ғилдиракли узатмани лойиҳалашда тишларни эгувчи кучланиш бўйича чидамлиликка ҳисоблаш формуласи қуйидаги кўринишга эгадир. бу ерда: b – тишнинг узунлиги (тўғри тишли ғилдираклар учун ғилдиракнинг эни); m – илашиш модули; …

2 / 21

иш эни коэффиценти, тиш юзасининг қаттиқлиги (нв), ҳамда узатма етакловчи ғилдирагининг вал таянчларига нисбатан жойлашганлигига қараб жадвалдан олинади. - кучларни динамик таъсирини ҳисобга олувчи коэффициенти бўлиб, унинг қиймати ҳам жадвалдан олинади. қия ва шеврон тишли узатмаларни ҳисоблаш, тўғри тишли узатмаларни ҳисоблаш кабидир. лекин бунда қия ва шеврон тишли узатма тишларининг тўғри тишлига нисбатан қуйидаги сабабларга кўра кўпроқ юк кўтара олиши хусусиятлари инобатга олиниши зарур. қия тишли ғилдиракларда илашишда тўғри тишли узатмадаги сингари фақат битта тиши бўлади, деб қабул қилиб булмайди, чунки қия тишли ғилдиракларда ён қопланиш коэффициенти доимо бирдан катта, яъни илашишда мавжуд тишлар сони ҳамма вақт биттадан ортиқ. бундан ташқари контакт чизиғининг узунлиги тўғри тишли ғилдиракларникига қараганда ортиқдир. қия ва шеврон тишли ғилдирак тишларини эгувчи кучланиш бўйича чидамлиликка текшириш қуйидаги формула ёрдамида амалга оширилади. yβ – тишларнинг қиялигини эътиборга олувчи коэффициент. - ғилдиракнинг тайёрланишини аниқлик даражасини ҳамда ғилдирак ён қопланиш коэффициентини ҳисобга олувчи коэффициент. shesternya va tishli g’ildirakni reduktorda …

3 / 21

кучга ажратилади: бўйлама куч fa = ft · t g β; бу ҳолда радиал куч fr = ft1· tg αw = ft · tg αw /сos β, умумий нормал куч fn = ft1 /сos αw = ft /(сos αw · сos β). 2. конуссимон ғилдираклар илашганда нормал куч fn тишга тик таъсир этаб айлана ft ҳамда fr1 кучларга бўлинади. fr1 куч марказга интилувчи радиал fr ва бўйлама fa кучларга ажралади . бунда тўғри тишли ғилдираклар учун (α = 200 ) айлана куч: ft = 2t2 / d2 етакловчи ғилдирак учун радиал куч: fr1 =ft tg α · cos δ1 ; бўйлама куч: fa1 = ft tg α · sin δ1 етакланувчи ғилдиракдаги кучлар: fa2 = fr1; fr2 = fa1. 18 19 20 21 image1.png image2.png image3.png image4.png image5.wmf oleobject1.bin image6.tmp image7.wmf image8.wmf oleobject2.bin oleobject3.bin image9.png image10.png media1.mp4 image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image20.png image21.gif image22.gif image23.gif …

4 / 21

mashina detallarivaloyihalash asoslari - Page 4

5 / 21

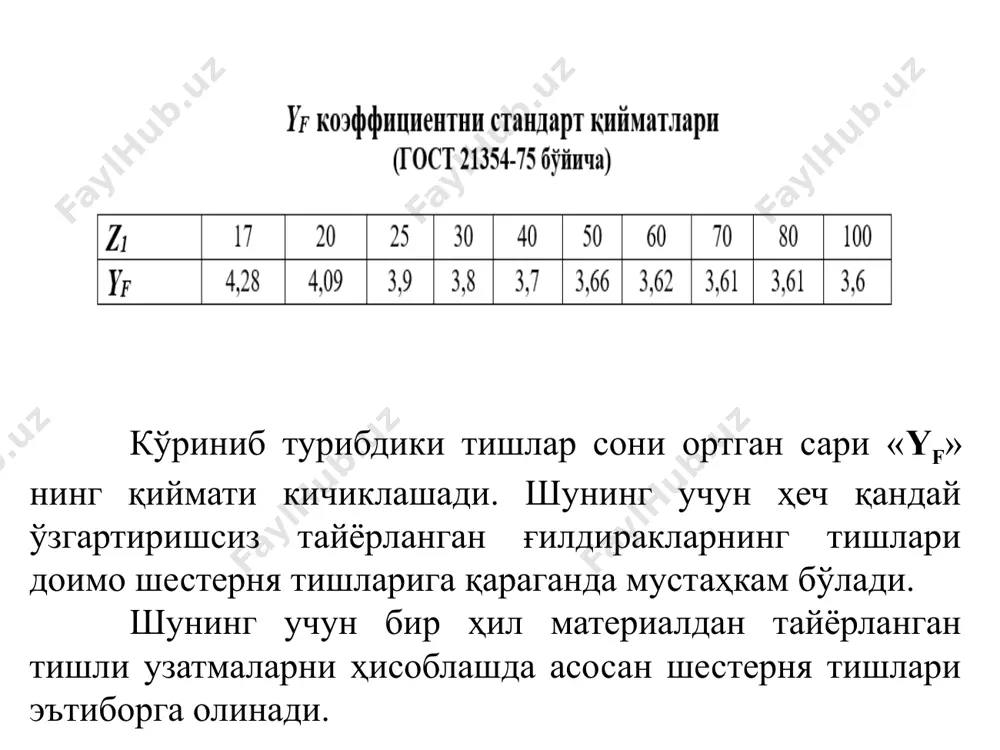

mashina detallarivaloyihalash asoslari - Page 5
