1 / 17

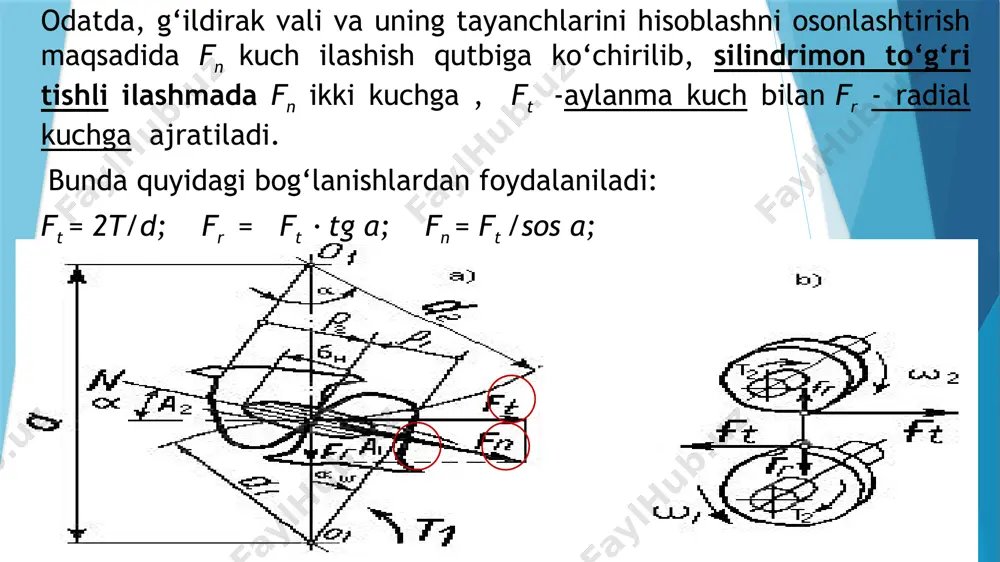

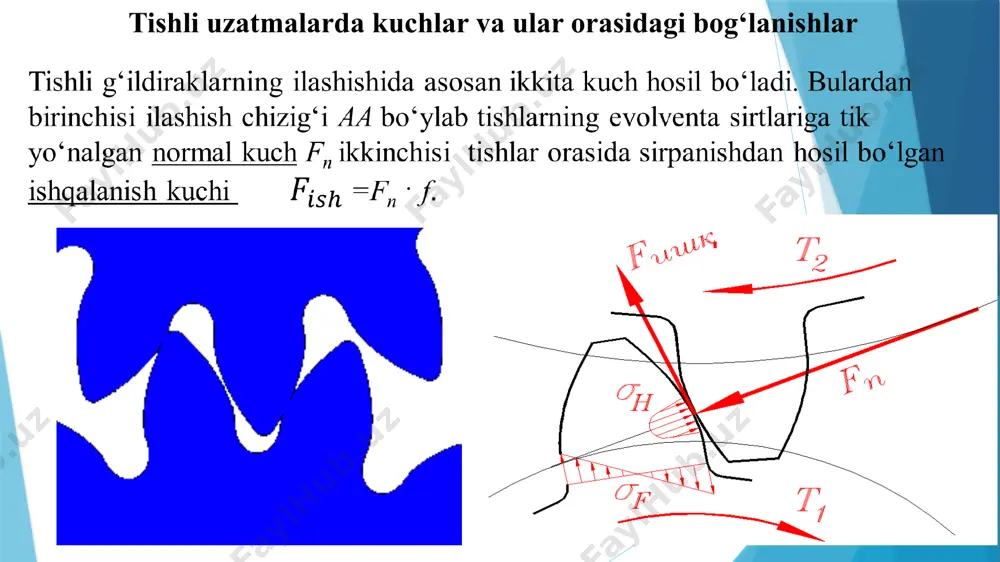

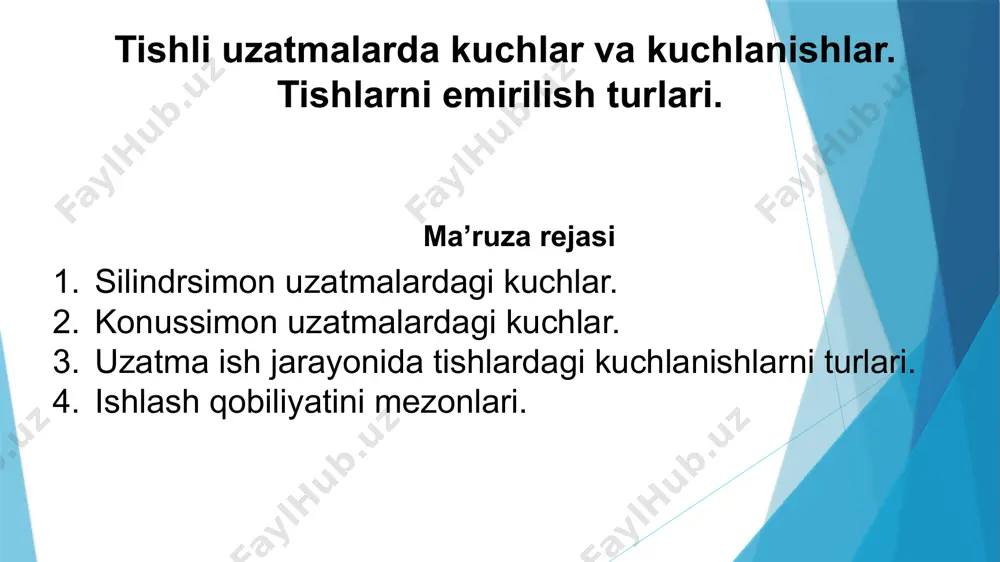

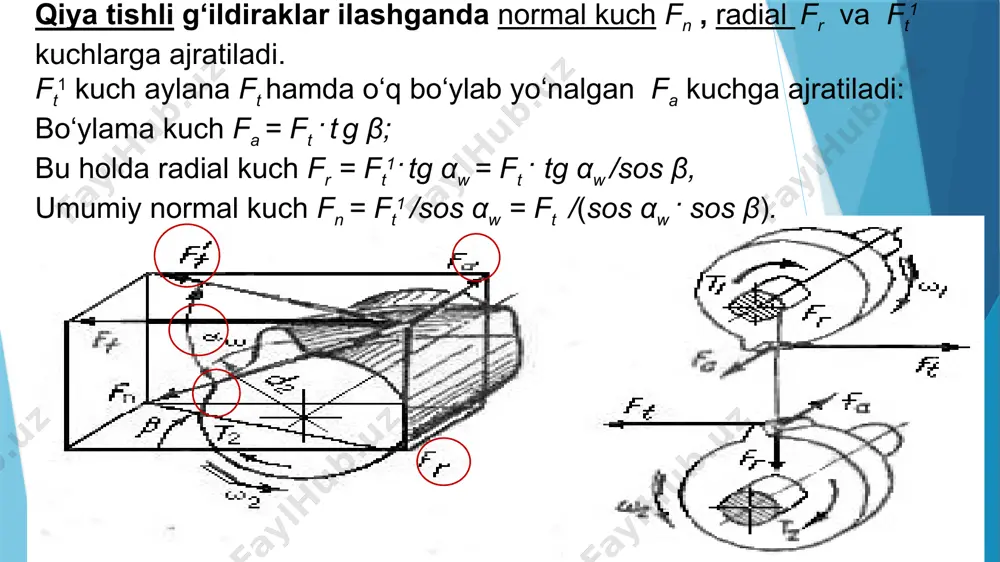

тишли узатма иш жараёнида тишлардаги кучлар ва кучланишлар. umumtexnik fanlar kafеdrasi dotsenti barlibayev sh.n. mavzu 09 mashina detallari va loyihalash asoslari fan: tishli uzatmalarda kuchlar va kuchlanishlar. tishlarni emirilish turlari. 1 silindrsimon uzatmalardagi kuchlar. konussimon uzatmalardagi kuchlar. uzatma ish jarayonida tishlardagi kuchlanishlarni turlari. ishlash qobiliyatini mezonlari. ma’ruza rejasi tishli uzatmalarda kuchlar va kuchlanishlar. tishlarni emirilish turlari. tishli uzatmalarda kuchlar va ular orasidagi bog‘lanishlar 1-расм tishli g‘ildiraklarning ilashishida asosan ikkita kuch hosil bo‘ladi. bulardan birinchisi ilashish chizig‘i aa bo‘ylab tishlarning evolventa sirtlariga tik yo‘nalgan normal kuch fn ikkinchisi tishlar orasida sirpanishdan hosil bo‘lgan ishqalanish kuchi =fn · f. odatda, g‘ildirak vali va uning tayanchlarini hisoblashni osonlashtirish maqsadida fn kuch ilashish qutbiga ko‘chirilib, silindrimon to‘g‘ri tishli ilashmada fn ikki kuchga , ft -aylanma kuch bilan fr - radial kuchga ajratiladi. bunda quyidagi bog‘lanishlardan foydalaniladi: ft = 2t/d; fr = ft · tg α; fn = ft /sos α; qiya tishli g‘ildiraklar ilashganda …

2 / 17

bo‘ladi. ulardan tishlarning ishlash qobiliyatini belgilovchi asosiy kuchlanishlar, tish sirtida xosil bo‘ladigan kontakt kuchlanish h bo‘lib, tishlarning sirtini elastik ezilishga olib keladi. normal kuch esa, tishni egilishiga olib keladi va tish tubida f – eguvchi kuchlanish xosil bo‘ladi. tishli uzatma ish jarayonida kuchlanishlar epyuralari rasmda ko‘rsatilgan. eslatish lozimki, kontakt kuchlanishdagi indeks (belgi) н, kontakt kuchlanish nazariyasini yaratish asoschisi xisoblangan nemis olimi familiyasidan herz olingan. eguvchi kuchlanishdagi f belgisi eguvchi kuchni shartli belgisi bilan bog‘liq. h va f belgilar kontakt va egilish bo‘yicha mustaxkamlikka xisoblashda va xisobni aniqlashtiradigan ayrim koeffitsentlarga ta’luqli bo‘lib, zarur bo‘lgan parametrlarni aniqlashda ishlatiladi. xar bir tishda bu kuchlanishlar o‘zgarmas muayyan qiymatga ega bo‘lmay, vaqt oralig‘ida o‘zgarib turadi va vaqti-vaqti bilan uzlukli sikl bilan ta’sir etadi. g‘ildirak o‘qlari xarakatlanmaydigan uzatmalarda, g‘ildirakni bir marta aylanishida tishning bir marta yuklanishi mos keladi. planetar uzatmalarda esa tishlarni yuklanishlar soni markaziy g‘ildirak bir marta aylangan satellitlar soniga mos keladi. bunday yuklamalar kontakt …

3 / 17

omillari va mustahkamlilikka hisoblashda, tish sirtlarini yemirilmaganligi va tishlar sinishligi hisoblanadi. uqoridagi mezonlarni mukammal ko‘rib chiqamiz. tish sirtlarini emirilishiga kontakt kuchlanish va ishqalanish sabab bo‘ladi. tishlar sirtining emirilishi deganda quyidagilar ya’ni: toliqish oqibatida uvalanib ketishi; abraziv zarrachali muhitda emirilishi; yulinib ketishi tushuniladi. toliqish oqibatida uvalanib ketishi yopiq sermoy sharoitda ishlaydigan g‘ildiraklarda sodir bo‘ladi. uvalanib ketishni asosiy sababi, texnik imkoniyati chegarasidan chiqib ketishi, uzatmaning ishlash tartibini buzilishi (yuklanish ortib ketishi xollari, qizib ketishi) hisoblanadi. tish sirtining toliqishi oqibatida uning sirtidan mayda zarrachalar uvalanib chiqadi va ayrim nuqtalarida bilinar-bilinmas darzlar paydo bo‘ladi, bora-bora bu darzlar kattalashib chiziqchalar xosil qiladi bu asosan tishlarning qutb chizig‘i yonida sodir bo‘lib, xamma yuklanish bir juft tishlar orqali uzatiladi (bir juftli ilashma) uzatma sermoy sharoitda ishlaganligi uchun bunday darzlarni ichiga katta bosim ostida moy kira boshlaydi. natijada darzlar kattalashib borib, tish sirtidan kichik bo‘lakchalarning ajralishiga olib keladi. bunday uzatmalar ishlashni davom ettirsa, ilashish sirtlarida moy qatlamini xosil …

4 / 17

yda qattiq zarrachalar tushishidan saqlash lozim. abraziv zarrachali muhitda yeyilish asosan katta tezlik va katta yuklanish bilan ishlaydigan uzatmalarda yulinib ketish uchraydi. issiqlik miqdorini ko‘payishi tishlar sirtining ayrim joylarida moy qatlami uzilib, metallar bevosita tutashadi. bu xol bir necha bor takrorlangandan so‘ng issiqlik shunday darajaga etadiki, mustaxkamligi kamroq bo‘lgan g‘ildirak tishining ayrim joylari ikkinchi g‘ildirak tishiga yopishib chiqadi. hosil bo‘lgan metall zarrachalar ish davomida, shu tish bilan ilashishda bo‘lgan tish sirtini sidirib chiqa boshlaydi. bunday yemirilishning oldini olish choralari: tish sirtining qattiqlik chegarasini oshirish; uzatma qizib ketmaslik uchun sovitib turish; maxsus sidirilishga qarshilik ko‘rsatadigan moy ishlatiladi. yulinib ketishi tishlarining sinishiga 2 xil sabab bor: yuklama o‘ta katta bo‘lishi: -bunda tishda xosil bo‘lgan kuchlanish materialni ruxsat etilgan kuchlanishidan ortib ketadi. zarbli yuklanish ham tishlarning sinishiga olib keladi. sinishning oldini olish uchun maxsus yuklanishni chegaralovchi moslamalar ishlatiladi. toliqish natijasida sinish asosan o‘zgaruvchi kuchlanishni uzoq vaqt davomida ta’sir etishi bilan bog‘liqdir. tishlarning sinishi. …

5 / 17

mage3.png image4.png image5.png image6.gif image7.png image8.png image9.png image10.png image11.png image12.png image13.png /docprops/thumbnail.jpeg
