1523467654_71028.doc * * ò h * * * ò d * * * * * µ * * z p d t × = p p mm p m t ; p = = m p t × = p = m f h o a 25 . 1 = m f h o = ò m f h o 25 . 2 = f 0 1 = o f m h a 25 . 1 = m h = ò m h 25 . 2 = ( ) 2 2 2 + = + = × + = z m m mz h d d f f ( ) 5 . 2 25 . 1 2 2 - = × - = × - = z m m mz h d d a a ( ) ( ) 2 5 . 0 2 1 2 1 z z m …

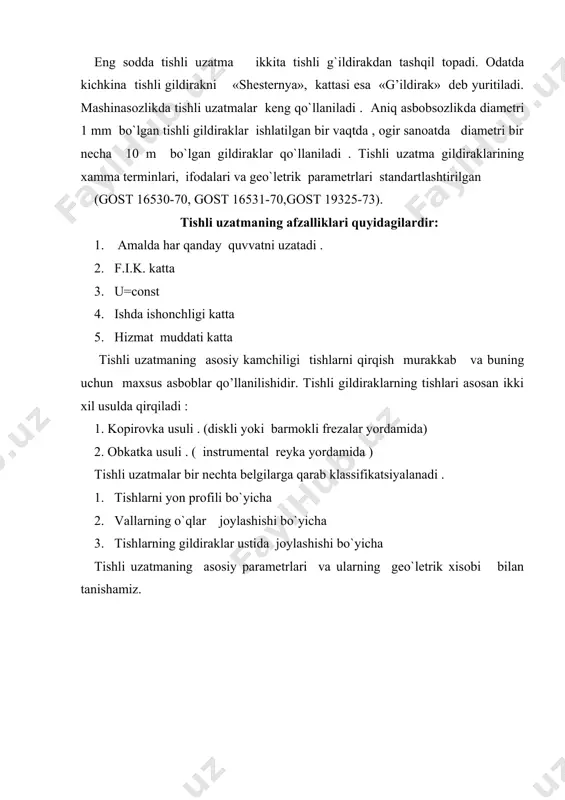

l topadi. odatda kichkina tishli gildirakni «shesternya», kattasi esa «g’ildirak» deb yuritiladi. mashinasozlikda tishli uzatmalar keng qo`llaniladi . aniq asbobsozlikda diametri 1 mm bo`lgan tishli gildiraklar ishlatilgan bir vaqtda , ogir sanoatda diametri bir necha 10 m bo`lgan gildiraklar qo`llaniladi . tishli uzatma gildiraklarining xamma terminlari, ifodalari va geo`letrik parametrlari standartlashtirilgan (gost 16530-70, gost 16531-70,gost 19325-73). tishli uzatmaning afzalliklari quyidagilardir: 1. amalda har qanday quvvatni uzatadi . 2. f.i.k. katta 3. u=const 4. ishda ishonchligi katta 5. hizmat muddati katta tishli uzatmaning asosiy kamchiligi tishlarni qirqish murakkab va buning uchun maxsus asboblar qo’llanilishidir. tishli gildiraklarning tishlari asosan ikki xil usulda qirqiladi : 1. kopirovka usuli . (diskli yoki barmokli frezalar yordamida) 2. obkatka usuli . ( instrumental reyka yordamida ) tishli uzatmalar bir nechta belgilarga qarab klassifikatsiyalanadi . 1. tishlarni yon profili bo`yicha 2. vallarning o`qlar joylashishi bo`yicha 3. tishlarning gildiraklar ustida joylashishi bo`yicha tishli uzatmaning asosiy parametrlari va ularning …

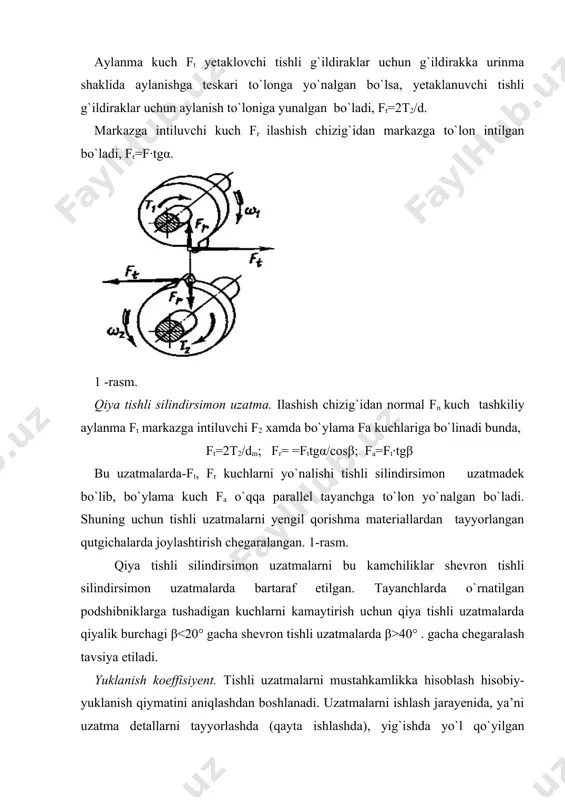

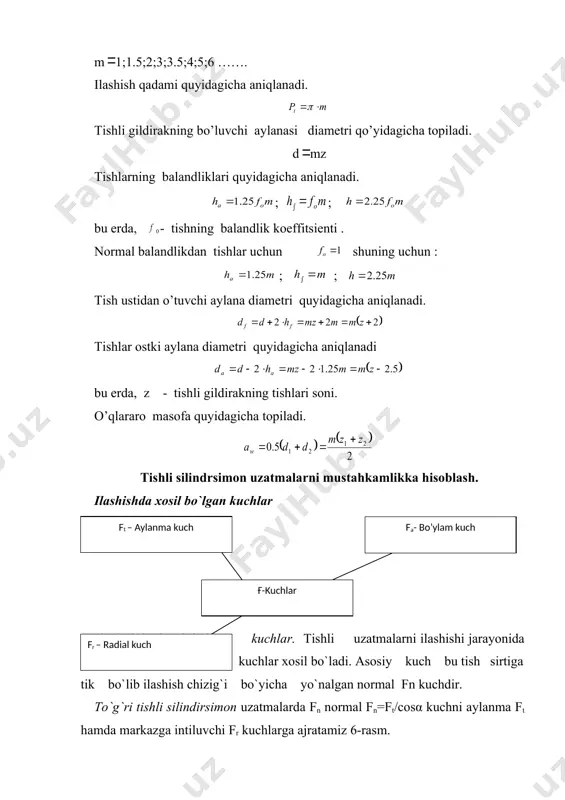

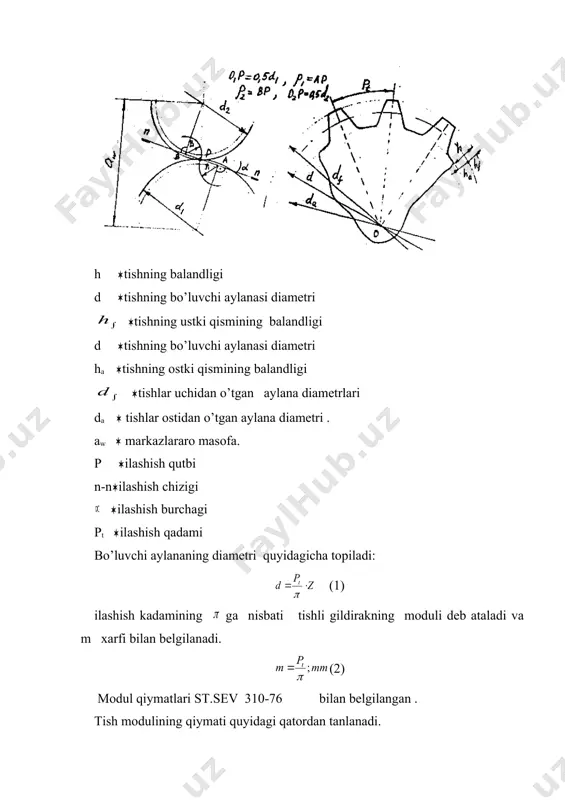

quyidagicha aniqlanadi. ; ; bu erda, embed equation.3 - tishning balandlik koeffitsienti . normal balandlikdan tishlar uchun shuning uchun : ; ; tish ustidan o’tuvchi aylana diametri quyidagicha aniqlanadi. tishlar ostki aylana diametri quyidagicha aniqlanadi bu erda, z - tishli gildirakning tishlari soni. o’qlararo masofa quyidagicha topiladi. tishli silindrsimon uzatmalarni mustahkamlikka hisoblash. ilashishda xosil bo`lgan kuchlar ilashishda hosil bo`lgan kuchlar. tishli uzatmalarni ilashishi jarayonida ilashish chizig`ida har xil kuchlar xosil bo`ladi. asosiy kuch bu tish sirtiga tik bo`lib ilashish chizig`i bo`yicha yo`nalgan normal fn kuchdir. to`g`ri tishli silindirsimon uzatmalarda fn normal fn=ft/cosα kuchni aylanma ft hamda markazga intiluvchi fr kuchlarga ajratamiz 6-rasm. aylanma kuch ft yetaklovchi tishli g`ildiraklar uchun g`ildirakka urinma shaklida aylanishga teskari to`longa yo`nalgan bo`lsa, yetaklanuvchi tishli g`ildiraklar uchun aylanish to`loniga yunalgan bo`ladi, ft=2t2/d. markazga intiluvchi kuch fr ilashish chizig`idan markazga to`lon intilgan bo`ladi, fr=f·tgα. 1 -rasm. qiya tishli silindirsimon uzatma. ilashish chizig`idan normal fn kuch tashkiliy aylanma …

hlash jarayenida, ya’ni uzatma detallarni tayyorlashda (qayta ishlashda), yig`ishda yo`l qo`yilgan noaniqliklar, shuningdek vallarning, tishli g`ildiraklarning elastik defo`lasiyasi natijasida yuklanishlar notekis taqsimlanadi. tishli g`ildiraklarni ishlashdagi noaniklar natijasida qo`shimcha kuchlanishlar hosil bo`ladi. hisobiy kuchlanish qiymata shu qo`shimcha kuchlanishlar qiymatini hisobga olgan holda aniqlanadi. bu qo`shimcha kuchlanishdarning qiymati alohida olingan qo`shimcha kuchlanishlar kiymatining ko`paytmasi sifatida hisobga olinadi, ya’ni k=kβ·kυ·kα bu yerda: k-yuklanish koeffisiyent; kß-yuklanish tish eni bo`yicha notekis taqsimlanishini hisobga oluvchi koeffisiyent; kυ-qo`shimcha dinamik kuchlarni hisobga oluvchi koeffisiyent: kα-kuchlanishi tishlararo notekis taqsimlanishi hisobga oluvchi koeffisiyent. koeffisiyentlardagi «β» indeks uzatma g`ildirak tishlarining ilashish jarayenida β burchakka og`ishi tufayli yuklanishning notekis taqsimlanishi belgilovchi shartli belgi; «υ»-indeks uzatma katta tezlik bilan haraktlanganda aniklik darajasi kichik bo`lgan uzatmalarda bo`lgan qo`shimcha dinamik kuchlanishlarni belgilovchi shartli belgi; «α» - esa tishli g`ildiraklar o`zaro ishlaganda ilashish burchagining o`zgarishi natijasi hosil bo`lgan qo`shimcha kuchlanishlarni belgilovchi shartli belgi. tishli g`idiraklarni kontakt kuchlanishga chidamligi hisoblanganda yuklanish koeffisiyentining indeksi «n» harf (kontakt kuchlanishlarga …

natijada yuklanish tish eni bo`yicha notekis taqsimlanadi. g`ildiraklar tayanchga nisbatan har xil joylashganda vallarning deformasiyalanish sxemasi berilgan, bunda a da tishli g`ildiraklar tayanchlarga nisbatan simmetrik; b da nosimmetrik; v da konsol holda joylashagan. ayniksa tishli g`ildiraklar tayanchlarga nisbatan nosimmetrik hamda konsol holida joylashganda tayanchlarning γ burchakka burilishi natijasida yuklanish ko`proq bo`lib, notekis taqsimlanadi. bu notekis taqsimlanish, g`ildirak enining ortishi bilan ortib boradi. shuning uchun g`ildirak enining o`lchama chegaralangan. 2 -rasm. agar o`zaro ishlashgan g`ildirak tishlarining bikrligi absolyut bo`lsa, g`ildirak tishlarining ilashasha a da ko`rsatilgandek bo`lar edi. lekin tishlarning deformasiyalanishi natijasida bu ishlashish b dagidek bo`ladi. bunda tish eni bo`yicha kuchlanishning taqsimlanishi uning deformasiyalanishiga nisbatan v da ko`rsatilgan; qmax/qo`r nisbat yuklanishini tish eni bo`yicha notekis taqsimlanishini ko`rsatadi (shartli belgisi kß). yuklanishlarni notekis taqsimlanishi kontakt va eguvchi kuchlanishning qiymatini oshiradi. bu notekis taqsimlanish natijasida g`ildirak tishlarining yon uchlari sinmasligi uchun g da ko`rsatilgandek qirqib qo`yish mumkin. yuklanish o`zgarmas bo`lib, tish yuzasining qattiqligi …
