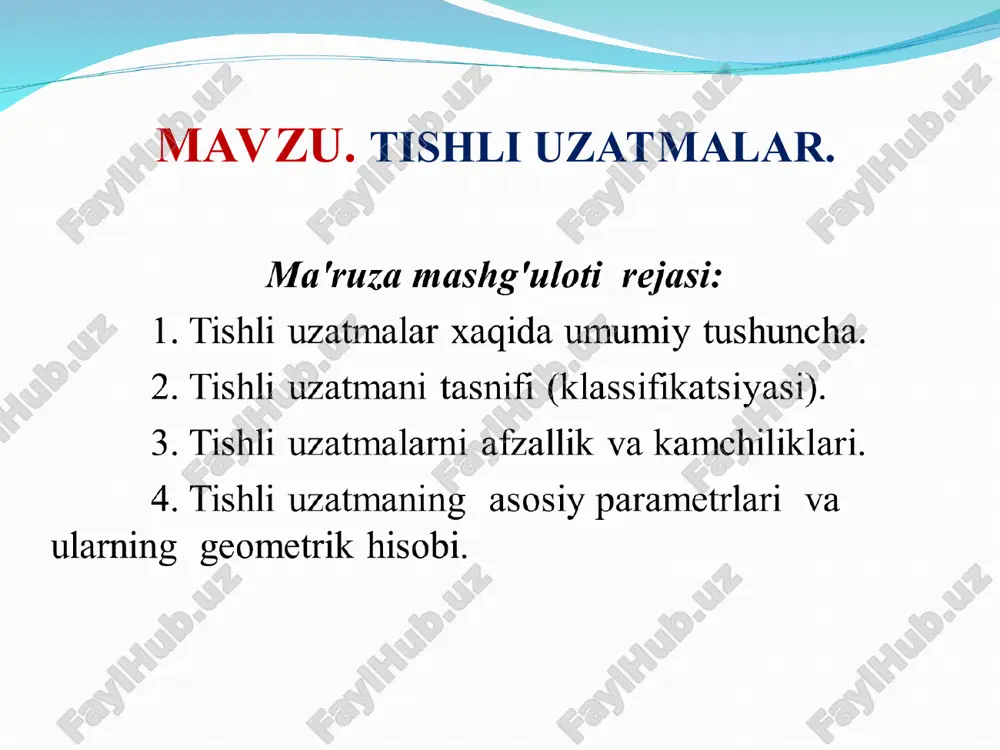

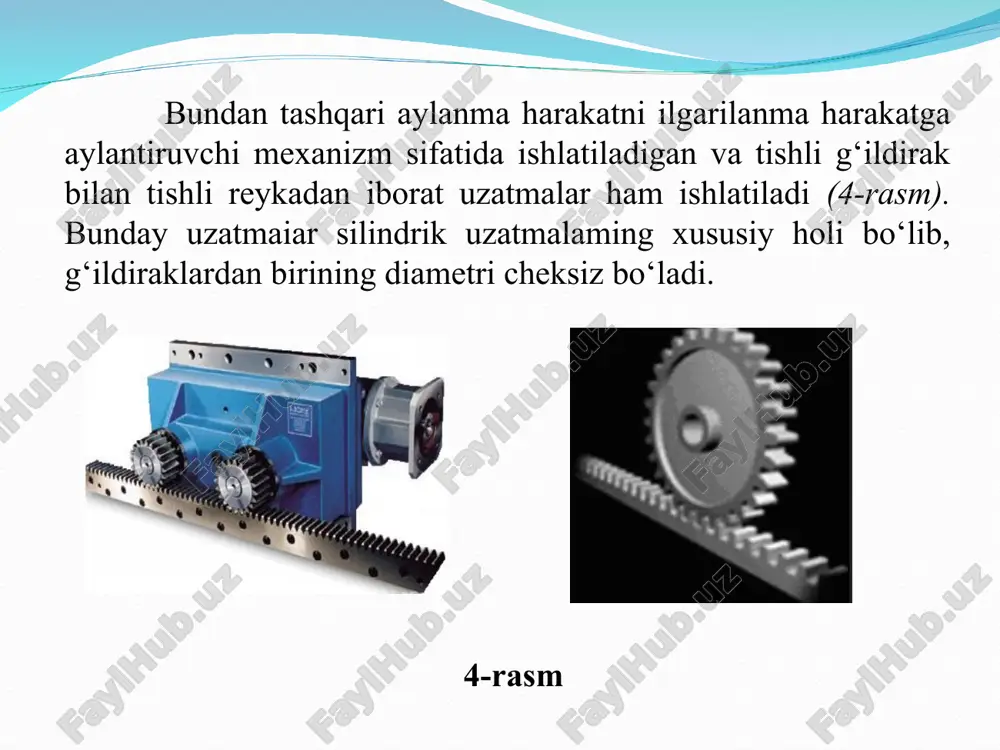

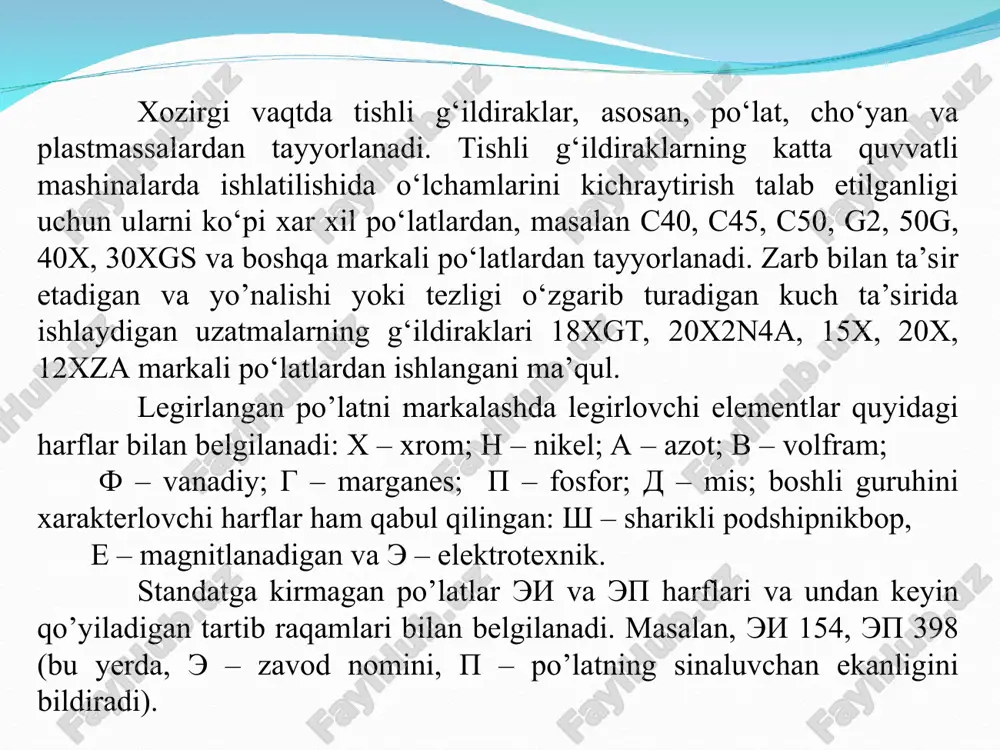

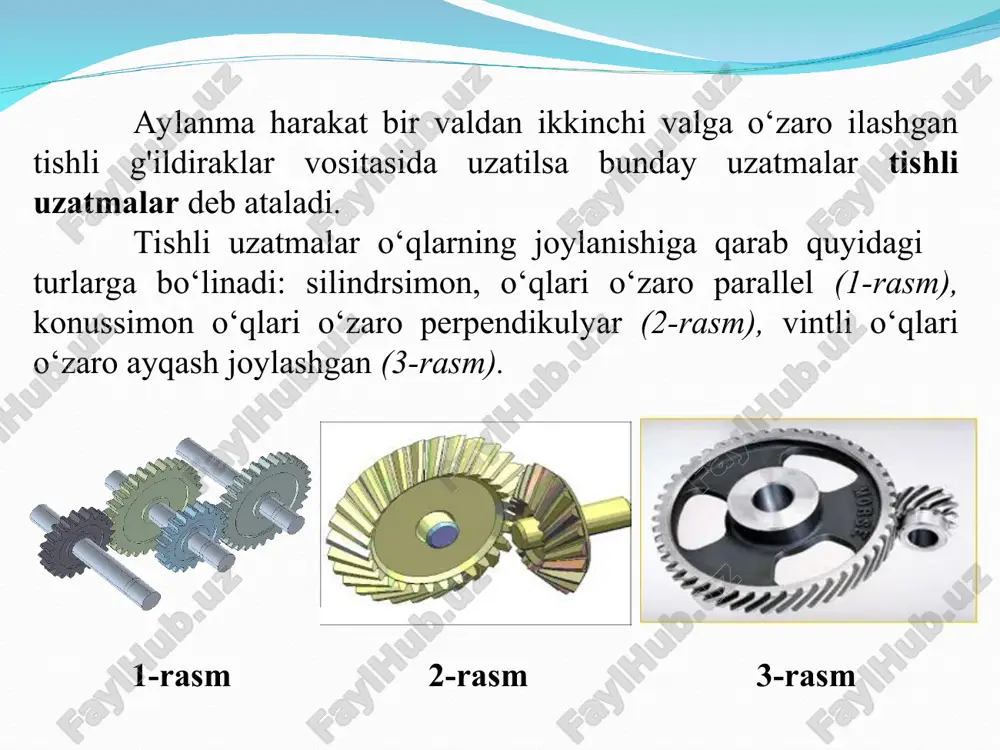

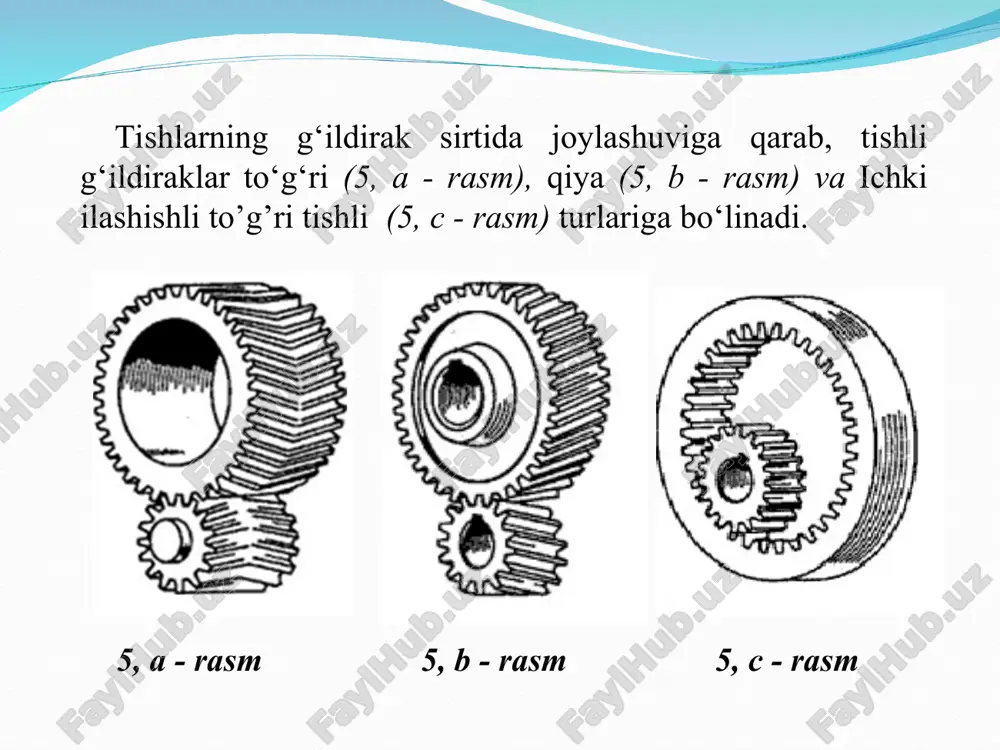

slayd 1 mavzu. tishli uzatmalar. aylanma harakat bir valdan ikkinchi valga o‘zaro ilashgan tishli g'ildiraklar vositasida uzatilsa bunday uzatmalar tishli uzatmalar deb ataladi. tishli uzatmalar o‘qlarning joylanishiga qarab quyidagi turlarga bo‘linadi: silindrsimon, o‘qlari o‘zaro parallel (1-rasm), konussimon o‘qlari o‘zaro perpendikulyar (2-rasm), vintli o‘qlari o‘zaro ayqash joylashgan (3-rasm). 1-rasm 2-rasm 3-rasm bundan tashqari aylanma harakatni ilgarilanma harakatga aylantiruvchi mexanizm sifatida ishlatiladigan va tishli g‘ildirak bilan tishli reykadan iborat uzatmalar ham ishlatiladi (4-rasm). bunday uzatmaiar silindrik uzatmalaming xususiy holi bo‘lib, g‘ildiraklardan birining diametri cheksiz bo‘ladi. 4-rasm tishlarning g‘ildirak sirtida joylashuviga qarab, tishli g‘ildiraklar to‘g‘ri (5, a - rasm), qiya (5, b - rasm) va ichki ilashishli to’g’ri tishli (5, c - rasm) turlariga bo‘linadi. 5, a - rasm 5, b - rasm 5, c - rasm * xozirgi vaqtda tishli g‘ildiraklar, asosan, po‘lat, cho‘yan va plastmassalardan tayyorlanadi. tishli g‘ildiraklarning katta quvvatli mashinalarda ishlatilishida o‘lchamlarini kichraytirish talab etilganligi uchun ularni ko‘pi xar xil …

2 / 17

ni bildiradi). aniq asbobsozlikda diametri 1mm dan kichik bo’lgan tishli g’ildiraklar ishlatilgan bir vaqtda, og’ir sanoatda diametri bir necha 10m ga etadiganlarini ko’rish mumkin. afzalliklari. 1.sekundiga 150 m/s tezlik bilan katta (bir necha ming kvt)quvvat uzata oladi va uzatish soni bir necha yuzga etadi: 2.sirtqi o’lchamlari nisbatan kichik bo’ladi: 3.tayachnchlariga tushadigan kuch uncha katta bo’lmaydi: 4.foydali ish koeffisienti yo’qori (0,97…0,98): 5.uzatish soniga salbiy ta'sir etadigan sirpanish hodisasi bo’lmaydi: 6.xilma-xil materiallardan tayyorlash imkonini beradi: kamchiliklari. 1.tayyorlashning nisbatan murakkabligi: 2.ishlayotgan vaqtda shovqin chiqarishi: 3.zarb bilan ta'sir etuvchi kuchlarning zarari ko’proq sezilishi. 4.qiya tishli uzatmani geometriyasining uziga xos xususiyatlari. ko‘rsatilgan kamchiliklarga qaramasdan mashinasozlik va asbobsozlik sanoatida asosan tishli uzatmalar ishlatiladi.yuqorida qayd etilgan uzatmalardan eng ko‘p tarqalgani to‘g‘ri va qiya tishli silindrsimon uzatmalar, chunki bu uzatmalar ishda ishonchli, tashqi o’lchamlari kichik, tayyorlash nisbatan yengil. ishlash jarayonida harakatning yo‘nalishini o‘zgartirish zarur bo‘lgan hollarda konussimon, chervyakli uzatmalar ishlatiladi. tishli uzatmalarning asosiy kamchiliklari bu ish jarayonida shovqin …

3 / 17

nni chekli chegarasi; - ilashayotgan tishlarda kontakt yuzasi hajmining chekli chegarasi tishli g'ildiraklar ishlash jarayonida ishqalanish hisobiga qiziydi, ishchi yuzalari eyiladi, f.i.k kamayadi. uzatmalami yaxshi ishlashi ko‘p jihatdan moylaming sifatiga bog’liq bo’ladi. tishli uzatmalar har hil yo‘llar bilan moylanadi. mashinasozlikda asosan tishli g‘ildiraklarni bittasini yoki har ikkisini ham yopiq uzatmaga qo‘yilgan moyga botirish yo‘li bilan moylanadi. bunda tishli g‘ildirak aylanganda shu moy yordamida podshipniklar ham moylanadi. uzatmaning tezligi 12,5 m/s gacha bo‘lganda shu yuqorida tavsiya etilgan usul bilan moylash mumkin. tezlik >12,5 m/s bo‘lganda markazdan qochma kuch hisobiga moylar atrofga sachrab, g'ildiraklari tishlari yaxshi moylanmaydi. bunday hollarda moy shu g‘ildiraklami ilashgan yuzasiga nasos yordamida beriladi. tishli uzatmalarda foydali ish koeffitsiyent. uzatmalami ishlash jarayonida quvvat tishli g‘ildiraklar o ‘rtasidagi ishqalanish, podshipniklardagi ishqalanish hamda moylar kesib o‘tishda sarflangan quvvat hisobiga kamayadi va quyidagicha aniqlanadi tishli uzatmaning giometrik o’lchamlari bo‘luvchi aylana - tishli g‘ildirakning tishlari ilashganda hosil bo‘lgan boshlang‘ich aylana bo‘luvchi aylana deb …

4 / 17

,0; 10,0. 2-qator 1,125; 1,37; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7,0; 9,0; 11,0. bunda h=ha+hf ha = m - tish kallagining balandligi, tashqi aylana diametri bilan b’oluvchi aylana diametri o'rtasidagi masofa; hf=1,25m - tish oyoqchasining balandligi bo’lib, tish bo‘luvchi aylana diametri bilan tish osti aylana diametri o‘rtasidagi masofa. umuman olganda tishning balandligi h=ha+hf=m+l,25m=2,25m. tashqi aylana diametri bilan tish osti aylana diametri o‘rtasidagi masofa tishning balandligi h hisoblanadi. tishli uzatmada hosil bo’ladigan kuchlar ilashish chizig‘idan aylanma ft , markazga intiluvchi fr hamda bo‘ylama fa kuchlarga bo’linadi uzatmani moduli: m=(0,01…0,02)aw, mm qiya tishli g’ildiraklar uchun qiyalik burchagining eng kichik qiymati: uzatma g’ildirak tishlarning umumiy soni: etaklovchi va etaklanuvchi tishli g’ildiraklarni tishlar soni: z1-ning hisoblab topilgan qiymati yaxlitlanadi va to’g’ri tishli silindrsimon g’ildiraklar uchun hamda qiya tishli silindrsimon g’ildiraklar uchun ham o’rinli bo’ladi. etaklanuvchi g’ildirak tishlar soni: e'tiboringiz uchun raxmat! 1 1 2 1 p p p p a - = = …
