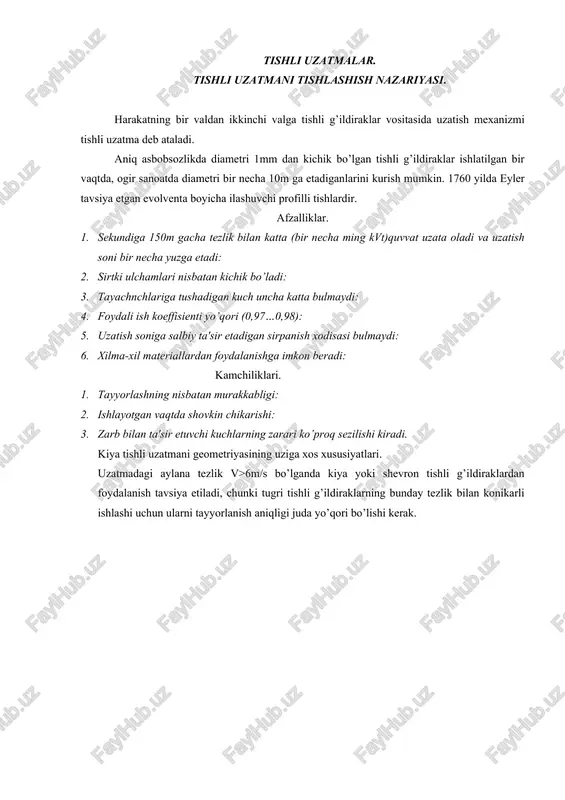

tishli uzatmalar. tishli uzatmani tishlashish nazariyasi. harakatning bir valdan ikkinchi valga tishli g’ildiraklar vositasida uzatish mexanizmi tishli uzatma deb ataladi. aniq asbobsozlikda diametri 1mm dan kichik bo’lgan tishli g’ildiraklar ishlatilgan bir vaqtda, ogir sanoatda diametri bir necha 10m ga etadiganlarini kurish mumkin. 1760 yilda eyler tavsiya etgan evolventa boyicha ilashuvchi profilli tishlardir. afzalliklar. 1. sekundiga 150m gacha tezlik bilan katta (bir necha ming kvt)quvvat uzata oladi va uzatish soni bir necha yuzga etadi: 2. sirtki ulchamlari nisbatan kichik bo’ladi: 3. tayachnchlariga tushadigan kuch uncha katta bulmaydi: 4. foydali ish koeffisienti yo’qori (0,97…0,98): 5. uzatish soniga salbiy ta'sir etadigan sirpanish xodisasi bulmaydi: 6. xilma-xil materiallardan foydalanishga imkon beradi: kamchiliklari. 1. tayyorlashning nisbatan murakkabligi: 2. ishlayotgan vaqtda shovkin chikarishi: 3. zarb bilan ta'sir etuvchi kuchlarning zarari ko’proq sezilishi kiradi. kiya tishli uzatmani geometriyasining uziga xos xususiyatlari. uzatmadagi aylana tezlik v>6m/s bo’lganda kiya yoki shevron tishli g’ildiraklardan foydalanish tavsiya etiladi, chunki tugri tishli …

2 / 8

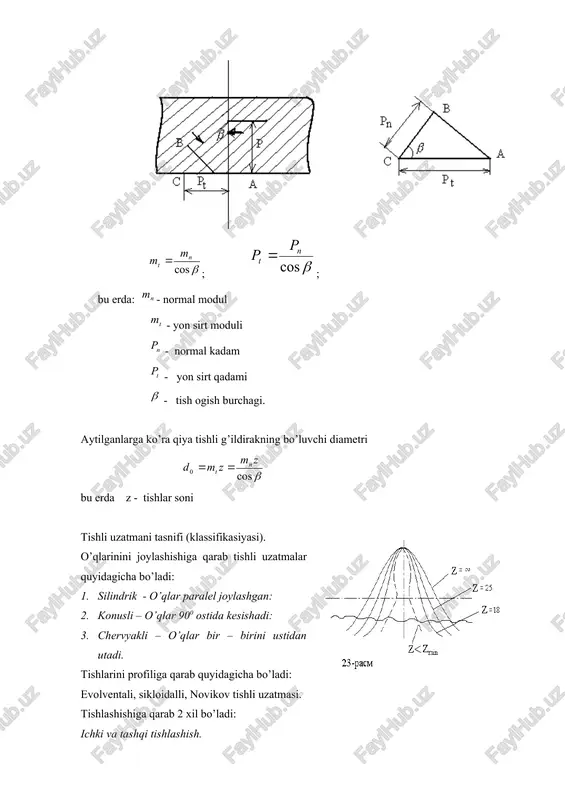

h hisobiga tish shaklini o’zgartirish. kam tishli shesterniyalar mustaxkamligi zaiflashuvining oldini olish maqsadida, ulardagi tishlar shakli 23-rasmda ko’rsatilgan. tishli uzatmani geometrik ulchamlarini ixchamlashtirish maksadida tishlar sonini kamaytirishga harakat kilinadi. tishlar sonining kamayishi esa koplanish koeffisientining kamayishiga, bu esa uz navbatida, tish mustaxkamligini pasayishiga olib keladi. odatda, bu qiymat quyidagicha bo’ladi. zmin =17÷18 tishli g’ildiraklar tayyorlashda ishlatiladigan materiallar. hozirgi vaqtda tishli g’ildiraklar, asosan, po’lat, chugun va plastmassalardan tayyorlanadi. tishli g’ildiraklarning katta quvvatli mashinalarda ishlatilishida ulchamlarini kichraytirish talab etilganligi uchun ularni ko’pi har xil po’latlardan, masalan 40, 45, 50, 40, g2, 50g, 40x, 30 xgs va boshqa markali po’latlardan tayyorlanadi. zarb bilan ta'sir etadigan va yo’nalishi yoki tezligi o’zgarib turadigan kuch ta'sirida ishlaydigan uzatmalarning g’ildiraklari 18 xgt, 20 x2n4a, 15x, 20x,12xza markali po’latlardan ishlangani ma'kul. tishli uzatmalarning ishlash qobiliyati va ularning emirilishi. ilashishda bo’lgan tishlarga asosan ikkita kuch ta'sir etadi. ulardan biri ilashish chizig’i a1, a2, bo’ylab, tishlarning evolventoviy sirtlariga tik yo’nalgan …

3 / 8

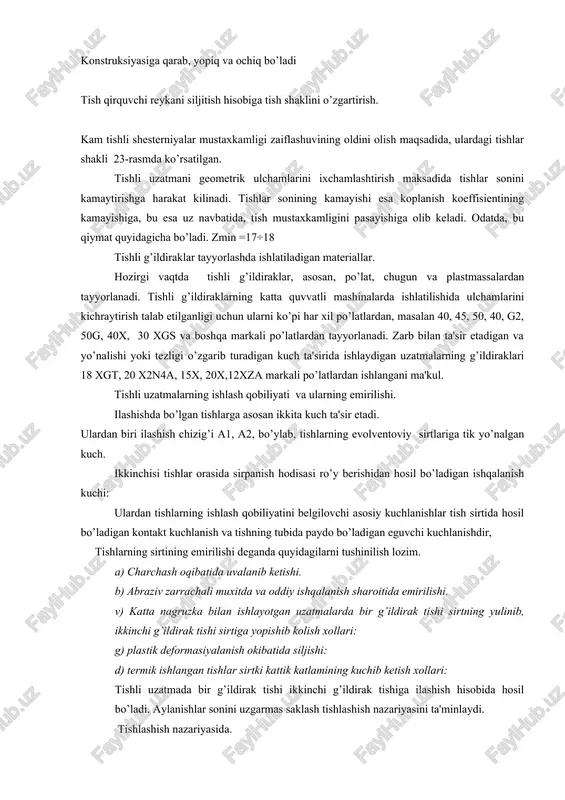

katlamining kuchib ketish xollari: tishli uzatmada bir g’ildirak tishi ikkinchi g’ildirak tishiga ilashish hisobida hosil bo’ladi. aylanishlar sonini uzgarmas saklash tishlashish nazariyasini ta'minlaydi. tishlashish nazariyasida. bu erda: - shesternyani burchak tezligi - g’ildirakning burchak tezligi - shesternyani aylanma radiusi - g’ildirakning aylanma radiusi. tish elementlarini geometrik ulchamlarini aniqlash uchun bo’lish aylanasi asos qilib olinadi. har bir g’ildirakdagi ana shu aylananing uzunligi uchun quyidagi tenglikni tuzish mumkin: bu erda: z – g’ildirakdagi tishlar soni: pz - tish qadami: d - bo’luvchi aylanani diametri. rasm.24. tishlashish nazariyasini isbotlash sxemasi. o1 va o2 markazlarga nisbatan s no’qtani aylanma tezliklari. uchburchak aes va vso1 uxshashligidan foydalanamiz, ya'ni bu erdan uxshashlikdan foydalanamiz bu erdan u xolda aylanalar soni dan foydalanib u holda kontakt va egilishdagi kuchlanishlarni joiz qiymatlari. bu erda: ; - larning qiymati jadvaldan tishli g’ildiraklarning materiali, ularning termik kayta ishlashi hamda tish yuzasina kattaligiga nisbatan olinadi. ; - uzatmani ishlash muddatini hisobga oluvchi …

4 / 8

, to’g’ri tishli silindrsimon g’ildiraklar uchun qiya tishli silindrsimon g’ildiraklar uchun etaklanuvchi g’ildirak tishlar soni. uzatma g’ildiraklarining aylanma diametrlari. a) bo’luvchi aylananing diametri. ; b) tashqi diametr. v) ichki diametr. 1.tishli uzatmada hosil bo’ladigan kuchlar. aylana kuch markazga intiluvi kuch buylama kuch 2.g’ildirak tishlarning egilishdagi kuchlanish. a) etaklanuvchi g’ildirak uchun b) etaklovchi g’ildirak uchun foydalanilgan adabiyotlar 1. x.x. usmonxo`jaev «mashina va mexanizmlar nazariyasi», toshkent 1970 yil. – 576 bet 2. r.rustamxo`jaev «mashina va mexanizmlar nazariyasi» dan masala hamda misollar to`plami, toshkent, 1987 yil. – 246 bet. 3.s.a.yo`ldoshbekov «mashina va mexanizmlar nazariyasi» dan masala hamda misollar to`plami, toshkent, 1988 yil. – 158 bet. 4.i.i. artobolevskiy «teoriya mexanizmov i mashin», moskva, 1988 god. – 640 stranitsa. 5.k.m.mansurov «materiallar qarshiligi kursi», toshkent, 1983 yil. – 504 bet. 6.m.s.movnin va boshqalar «texnikaviy mexanika asoslari» toshkent 1983 yil. – 450 bet. 7.a.v. darkov, g.s. shpiro «soprotivlenie materialov», moskva 1989 god. – 624 stranitsa. 8.a.m. mixaylov …

5 / 8

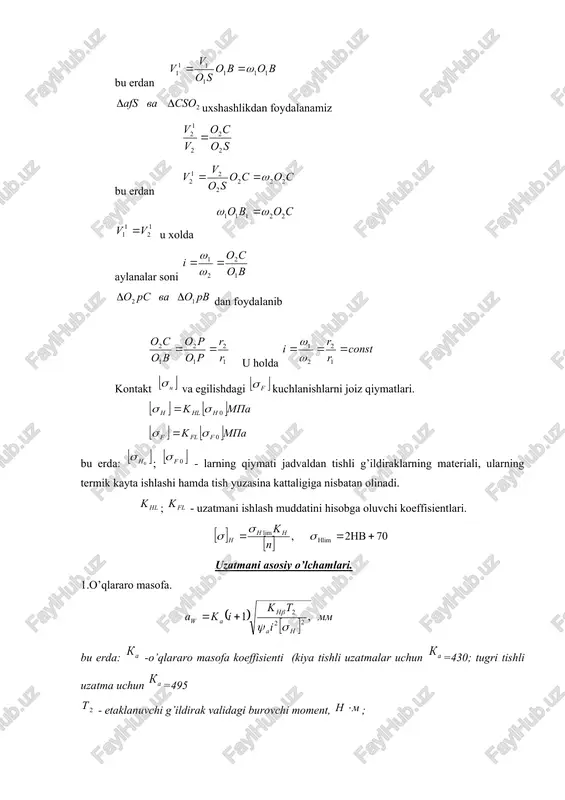

f image6.wmf image7.wmf image8.wmf image9.wmf image10.png image11.wmf image12.wmf image13.wmf image14.wmf image15.wmf image16.wmf image17.png image18.wmf image19.wmf image20.wmf image21.wmf image22.wmf image23.wmf image24.wmf image25.wmf image26.wmf image27.wmf image28.wmf image29.wmf image30.wmf image31.wmf image32.wmf image33.wmf image34.wmf image35.wmf image36.wmf image37.wmf image38.wmf image39.wmf image40.wmf image41.wmf image42.wmf image43.wmf image44.wmf image45.wmf image46.wmf image47.wmf image48.wmf image49.wmf image50.wmf image51.wmf image52.wmf image53.wmf image54.wmf image1.png image55.wmf image56.wmf image57.wmf image58.wmf image59.wmf image60.wmf image61.wmf image62.wmf image63.wmf image2.wmf image3.wmf image4.wmf t m n p t p b b cos 0 z m z m d n t = = const r r i = = = 1 2 2 1 w w 1 w 2 w 1 r 2 r t z d r p = 1 1 1 w s o v = 2 2 2 w s o v = s o b o v v 1 1 1 1 1 = b o b o s o v v 1 1 1 1 1 …
