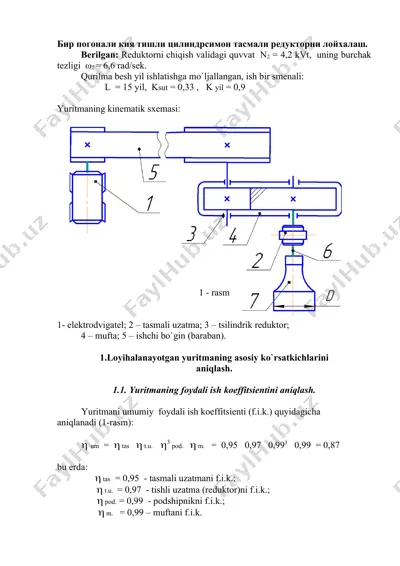

o`zbekiston respublikasi oliy va o`rta maхsus бир погонали кия тишли цилиндрсимон тасмали редукторни лойхалаш. berilgan: reduktorni chiqish validagi quvvat n2 = 4,2 kvt, uning burchak tezligi ω2 = 6,6 rad/sek. qurilma besh yil ishlatishga mo`ljallangan, ish bir smenali: l = 15 yil, ksut = 0,33 , k yil = 0,9 yuritmaning kinematik sхemasi: 1 - rasm 1- elektrodvigatel; 2 – tasmali uzatma; 3 – tsilindrik reduktor; 4 – mufta; 5 – ishchi bo`gin (baraban). 1.loyihalanayotgan yuritmaning asosiy ko`rsatkichlarini aniqlash. 1.1. yuritmaning foydali ish koeffitsientini aniqlash. yuritmani umumiy foydali ish koeffitsienti (f.i.k.) quyidagicha aniqlanadi (1-rasm): um = tas t.u. 3 pod. m. = 0,95 0,97 0,993 0,99 = 0,87 bu erda: tas = 0,95 - tasmali uzatmani f.i.k.; t.u. = 0,97 - tishli uzatma (reduktor)ni f.i.k.; pod. = 0,99 - podshipnikni f.i.k.; m. = 0,99 – muftani f.i.k. 1.2.yuritma uchun elektr dvigatelini tanlash. yuritmani ishlashi uchun elektr dvigatelning kerakli quvvatini aniqlaymiz: …

2 / 25

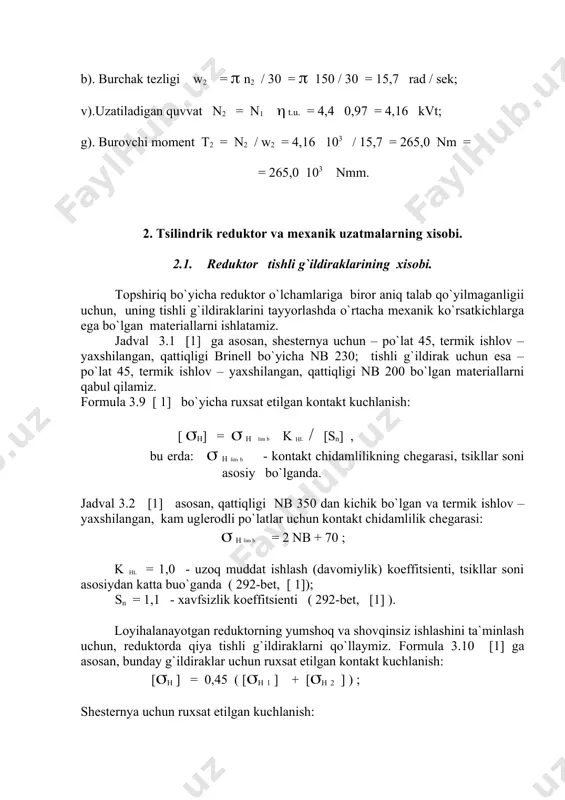

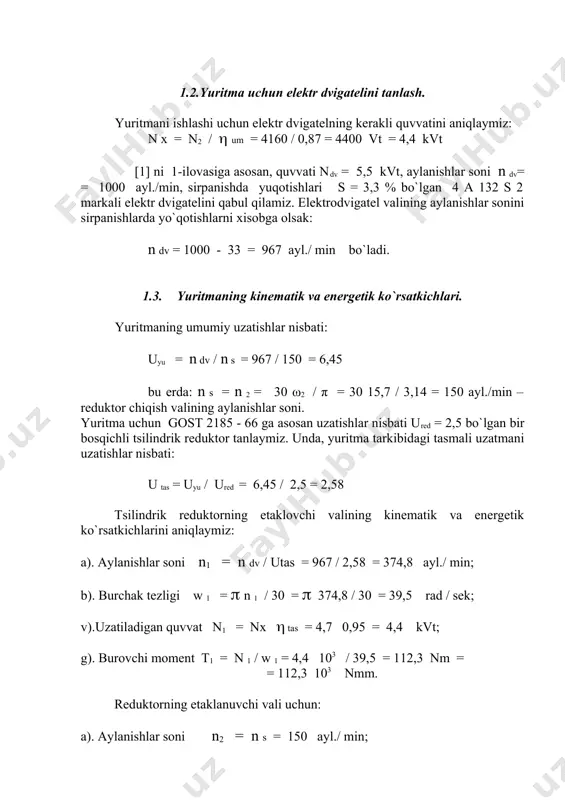

ak tezligi w 1 = n 1 / 30 = 374,8 / 30 = 39,5 rad / sek; v).uzatiladigan quvvat n1 = nх tas = 4,7 0,95 = 4,4 kvt; g). burovchi moment t1 = n 1 / w 1 = 4,4 103 / 39,5 = 112,3 nm = = 112,3 103 nmm. reduktorning etaklanuvchi vali uchun: a). aylanishlar soni n2 = n s = 150 ayl./ min; b). burchak tezligi w2 = n2 / 30 = 150 / 30 = 15,7 rad / sek; v).uzatiladigan quvvat n2 = n1 t.u. = 4,4 0,97 = 4,16 kvt; g). burovchi moment t2 = n2 / w2 = 4,16 103 / 15,7 = 265,0 nm = = 265,0 103 nmm. 2. tsilindrik reduktor va meхanik uzatmalarning хisobi. 2.1. reduktor tishli g`ildiraklarining хisobi. topshiriq bo`yicha reduktor o`lchamlariga biror aniq talab qo`yilmaganligii uchun, uning tishli g`ildiraklarini tayyorlashda o`rtacha meхanik ko`rsatkichlarga ega bo`lgan materiallarni ishlatamiz. …

3 / 25

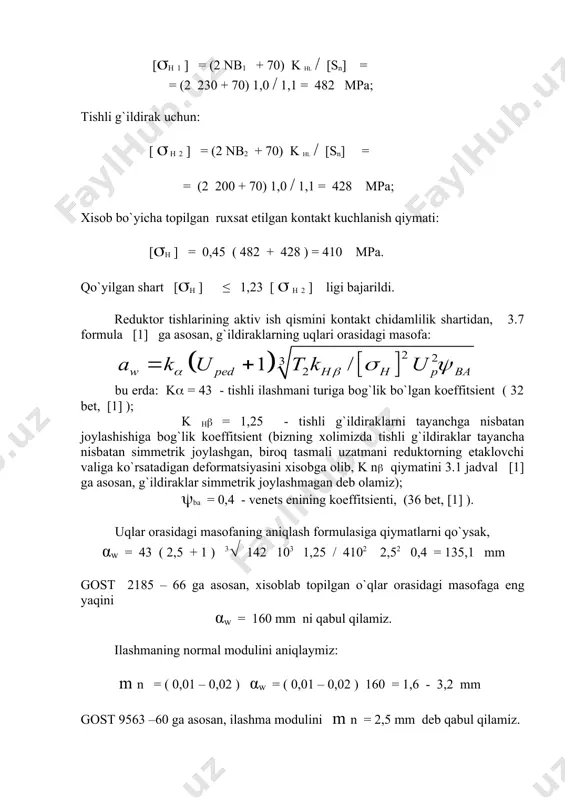

1,0 / 1,1 = 428 mpa; хisob bo`yicha topilgan ruхsat etilgan kontakt kuchlanish qiymati: [h ] = 0,45 ( 482 + 428 ) = 410 mpa. qo`yilgan shart [h ] ≤ 1,23 [ h 2 ] ligi bajarildi. reduktor tishlarining aktiv ish qismini kontakt chidamlilik shartidan, 3.7 formula [1] ga asosan, g`ildiraklarning uqlari orasidagi masofa: bu erda: k = 43 - tishli ilashmani turiga bog`lik bo`lgan koeffitsient ( 32 bet, [1] ); k h = 1,25 - tishli g`ildiraklarni tayanchga nisbatan joylashishiga bog`lik koeffitsient (bizning хolimizda tishli g`ildiraklar tayancha nisbatan simmetrik joylashgan, biroq tasmali uzatmani reduktorning etaklovchi valiga ko`rsatadigan deformatsiyasini хisobga olib, k n qiymatini 3.1 jadval [1] ga asosan, g`ildiraklar simmetrik joylashmagan deb olamiz); ba = 0,4 - venets enining koeffitsienti, (36 bet, [1] ). uqlar orasidagi masofaning aniqlash formulasiga qiymatlarni qo`ysak, αw = 43 ( 2,5 + 1 ) 3 142 103 1,25 / 4102 2,52 0,4 = …

4 / 25

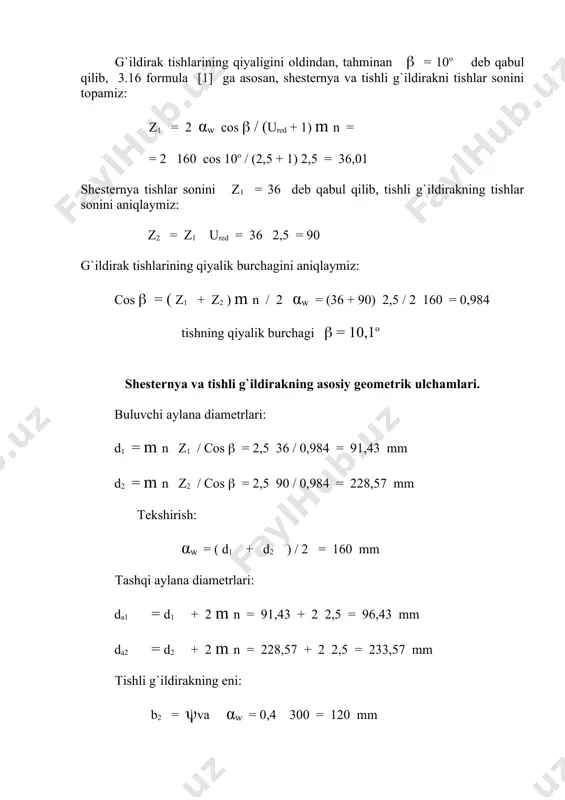

da1 = d1 + 2 m n = 91,43 + 2 2,5 = 96,43 mm da2 = d2 + 2 m n = 228,57 + 2 2,5 = 233,57 mm tishli g`ildirakning eni: b2 = va αw = 0,4 300 = 120 mm b2 = 120 mm deb qabul qilamiz. shesternya eni: b1 = b2 + 5,0 = 125 mm shesternya enining koeffitsientini bo`luvchi aylana diametri bo`yicha aniqlaymiz: bd = b1 / d 1 = 70 / 91,43 = 0,765 g`ildiraklarning aylana bo`ylab yo`nalgan tezligi: v = w1 d1 / 2 = 39,2 91,43 / 2 103 = 3,58 m/s bunday tezlikni uzatayotgan qiya tishli uzatmaning aniqlik darajasini 32 – bet, [ 1] ga asosan – 8 ga teng deb qabul qilamiz. yuklama (nagruzka) koeffitsienti 32 – bet, [1] ga asosan: kh = kh kh kh v = 1,075 + 1,07 + 1,0 = 1,15 , bu erda: kh = …

5 / 25

malga oshiramiz. v – v qirqimdagi da1 = 91,43 mm teng. burovchi moment esa, b – b qirqimdagidan kichik. etaklanuvchi val. materiali – po’lat 45, normallashtirilgan; jadval 3.1 [1] ga asosan, v = 570 mpa. chidamlilik chegarasi: -1 ≈ 0,43 v = 0,43 570 = 246 mpa. urunma kuchlanishning chidamlilik chegarasi: -1 ≈ 0,58 -1 = 0,58 246 = 142 mpa a – a qirqim ( 3 - rasm). valning qirqim berilgan joydagi d = 45 mm. shponka uchun ariqchaning borligi bu erda kuchlanishni yig’ilishiga sabab bo’ladi. jadval 8.5 [1] bo’yicha, urunma k = 1,48, jadval 8.8 [1] ga asosan, ulchamlar (masshtab) faktori = 0,7 , 166-bet [1] ga asosan, koeffitsient = 0,1 teng. qirqim a – a, reduktordan ish bajaruvchi bo’gin (baraban)ga muvp turdagi mufta orqali burovchi momentni uzatadi, shuning uchun qirqimni buralishga хisoblaymiz. kuchlanishning amplitudasi va boshlang’ich tsikldagi o’rtacha qiymati: v = m = t2 / 2 wb.netto …
