1 / 30

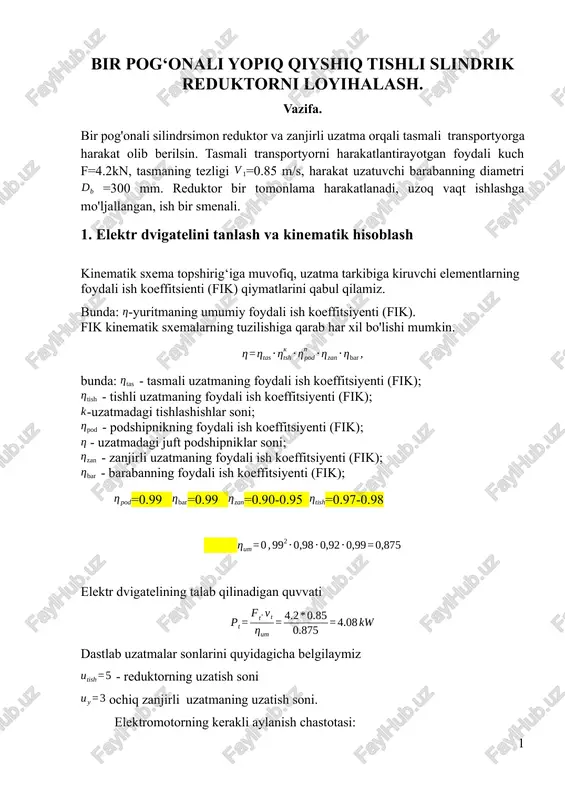

bir pog‘onali yopiq qiyshiq tishli slindrik reduktorni loyihalash. vazifa. bir pog'onali silindrsimon reduktor va zanjirli uzatma orqali tasmali transportyorga harakat olib berilsin. tasmali transportyorni harakatlantirayotgan foydali kuch f=4.2kn, tasmaning tezligi =0.85 m/s, harakat uzatuvchi barabanning diametri =300 mm. reduktor bir tomonlama harakatlanadi, uzoq vaqt ishlashga mo'ljallangan, ish bir smenali. 1. elektr dvigatelini tanlash va kinematik hisoblash kinematik sxema topshirig‘iga muvofiq, uzatma tarkibiga kiruvchi elementlarning foydali ish koeffitsienti (fik) qiymatlarini qabul qilamiz. bunda: -yuritmaning umumiy foydali ish koeffitsiyenti (fik). fik kinematik sxemalarning tuzilishiga qarab har xil bo'lishi mumkin. bunda: - tasmali uzatmaning foydali ish koeffitsiyenti (fik); - tishli uzatmaning foydali ish koeffitsiyenti (fik); -uzatmadagi tishlashishlar soni; - podshipnikning foydali ish koeffitsiyenti (fik); - uzatmadagi juft podshipniklar soni; - zanjirli uzatmaning foydali ish koeffitsiyenti (fik); - barabanning foydali ish koeffitsiyenti (fik); =0.99 =0.99 =0.90-0.95 =0.97-0.98 elektr dvigatelining talab qilinadigan quvvati dastlab uzatmalar sonlarini quyidagicha belgilaymiz - reduktorning uzatish soni ochiq zanjirli uzatmaning …

2 / 30

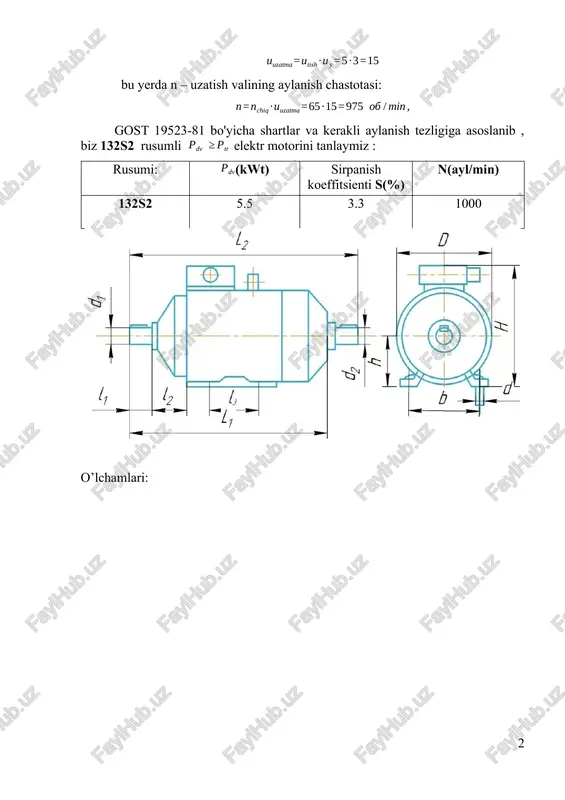

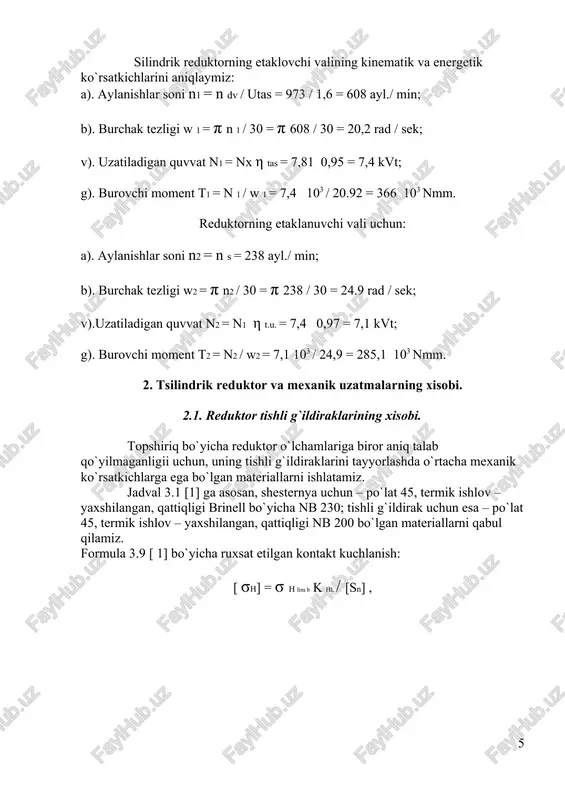

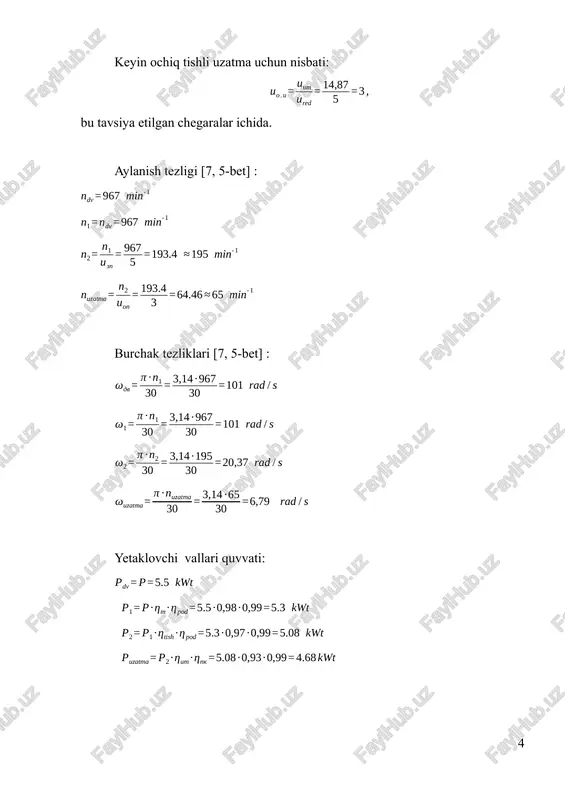

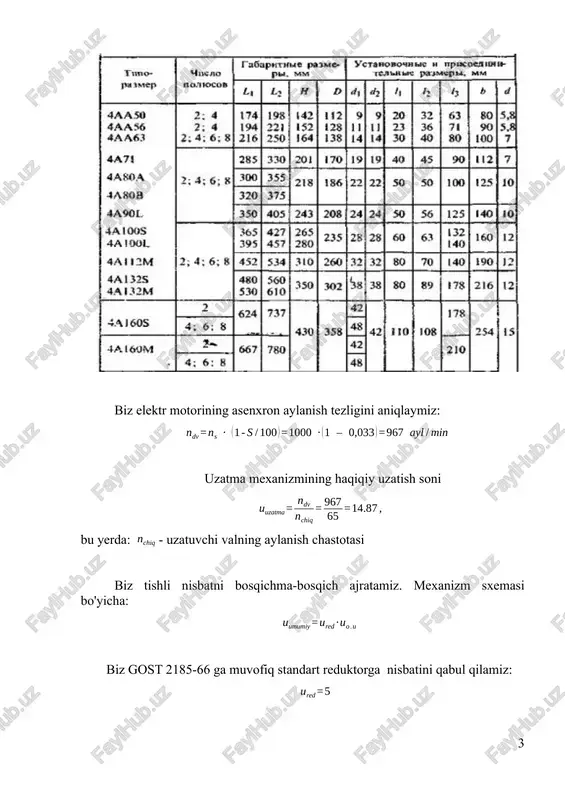

rchak tezliklari [7, 5-bet] : yetaklovchi vallari quvvati: silindrik reduktorning etaklovchi valining kinematik va energetik ko`rsatkichlarini aniqlaymiz: a). aylanishlar soni n1 = n dv / utas = 973 / 1,6 = 608 ayl./ min; b). burchak tezligi w 1 = π n 1 / 30 = π 608 / 30 = 20,2 rad / sek; v). uzatiladigan quvvat n1 = nx η tas = 7,81 0,95 = 7,4 kvt; g). burovchi moment t1 = n 1 / w 1 = 7,4 103 / 20.92 = 366 103 nmm. reduktorning etaklanuvchi vali uchun: a). aylanishlar soni n2 = n s = 238 ayl./ min; b). burchak tezligi w2 = π n2 / 30 = π 238 / 30 = 24.9 rad / sek; v).uzatiladigan quvvat n2 = n1 η t.u. = 7,4 0,97 = 7,1 kvt; g). burovchi moment t2 = n2 / w2 = 7,1 103 / 24,9 = 285,1 …

3 / 30

] = 0,45 ( [σh 1 ] + [σh 2 ] ) ; shesternya uchun ruxsat etilgan kuchlanish: [σh 1 ] = (2 nb1 + 70) k hl / [sn] = = (2 230 + 70) 1,0 / 1,1 = 482 mpa; tishli g`ildirak uchun: [ σ h 2 ] = (2 nb2 + 70) k hl / [sn] = = (2 200 + 70) 1,0 / 1,1 = 428 mpa; xisob bo`yicha topilgan ruxsat etilgan kontakt kuchlanish qiymati: [σh ] = 0,45 ( 482 + 428 ) = 410 mpa. qo`yilgan shart [σh ] ≤ 1,23 [ σ h 2 ] ligi bajarildi. reduktor tishlarining aktiv ish qismini kontakt chidamlilik shartidan, 3.7 formula [1] ga asosan, g`ildiraklarning uqlari orasidagi masofa: aw = ka (uped + 1) 3√t2khβ / [σh]2 u2p ψba bu erda: ka = 43 - tishli ilashmani turiga bog`lik bo`lgan koeffitsient ( 32 bet, [1] ); k …

4 / 30

hning qiyalik burchagi β = 10,1o shesternya va tishli g`ildirakning asosiy geometrik ulchamlari. buluvchi aylana diametrlari: d1 = m n z1 / cos β = 2 39,2 / 0,984 = 80 mm d2 = m n z2 / cos β = 2 78,4 / 0,984 = 160 mm tekshirish: αw = ( d1 + d2 ) / 2 = (80+160) / 2 = 120 mm tashqi aylana diametrlari: da1 = d1 + 2 m n = 91,43 + 2 2 = 84 mm da2 = d2 + 2 m n = 160 + 2 2 = 164 mm tishli g`ildirakning eni: b2 = ψva αw = 0,4 120 = 48 mm b2 = 50 mm deb qabul qilamiz. shesternya eni: b1 = b2 + 5,0 = 55 mm shesternya enining koeffitsientini bo`luvchi aylana diametri bo`yicha aniqlaymiz: βbd = b1 / d 1 = 55 / 84 = 0,65 g`ildiraklarning aylana …

5 / 30

,56 103 = 5,22 mpa urunma kuchlanish bo’yicha mustaxkamlik koeffitsienti: sτ = 182 / ( 2,5 5,22 / 0,97) + 0,1 5,22 = 13,0 b - b qirqimning umumiy mustaxkamlik koeffitsienti: s = sσ sτ / √s2 σ + s2 τ = 3,4 13,0 / √ 3,42 + 13,02 = 3,29 > > [s] = 2,5 v – v qirqim uchun xisobni (2 - rasm), xuddi b –b qirqim uchun bajargandagidek amalga oshiramiz. v – v qirqimdagi da1 = 91,43 mm teng. burovchi moment esa, b – b qirqimdagidan kichik. etaklanuvchi val. materiali – po’lat 45, normallashtirilgan; jadval 3.1 [1] ga asosan, σv = 570 mpa. chidamlilik chegarasi: σ-1 ≈ 0,43 σv = 0,43 570 = 246 mpa. urunma kuchlanishning chidamlilik chegarasi: σ-1 ≈ 0,58 σ-1 = 0,58 246 = 142 mpa a – a qirqim ( 3 - rasm). valning qirqim berilgan joydagi d = 45 mm. shponka uchun …
