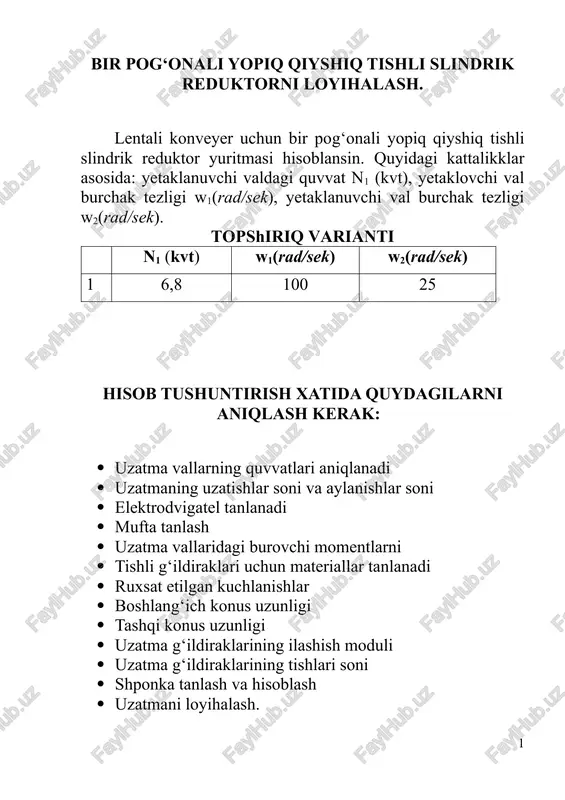

bir pog‘onali yopiq qiyshiq tishli slindrik reduktorni loyihalash. lentali konveyer uchun bir pog‘onali yopiq qiyshiq tishli slindrik reduktor yuritmasi hisoblansin. quyidagi kattalikklar asosida: yetaklanuvchi valdagi quvvat n1 (kvt), yetaklovchi val burchak tezligi w1(rad/sek), yetaklanuvchi val burchak tezligi w2(rad/sek). topshiriq varianti n1 (kvt) w1(rad/sek) w2(rad/sek) 1 6,8 100 25 hisob tushuntirish xatida quydagilarni aniqlash kerak: · uzatma vallarning quvvatlari aniqlanadi · uzatmaning uzatishlar soni va aylanishlar soni · elektrodvigatel tanlanadi · mufta tanlash · uzatma vallaridagi burovchi momentlarni · tishli g‘ildiraklari uchun materiallar tanlanadi · ruxsat etilgan kuchlanishlar · boshlang‘ich konus uzunligi · tashqi konus uzunligi · uzatma g‘ildiraklarining ilashish moduli · uzatma g‘ildiraklarining tishlari soni · shponka tanlash va hisoblash · uzatmani loyihalash. grafik qism a1 yoki a3 formatda bajariladi. reduktorning umumiy ko’rinishi (frontal va profil ko’rinishi) (a1 formatda). kinematik sxema (a3 formatda). detallar (a1 formatda). k i r i sh hozirgi kundagi xalq xo‘jaligida ishlab chiqarishning zamonaviy texnikalardan foydalanish …

2 / 1

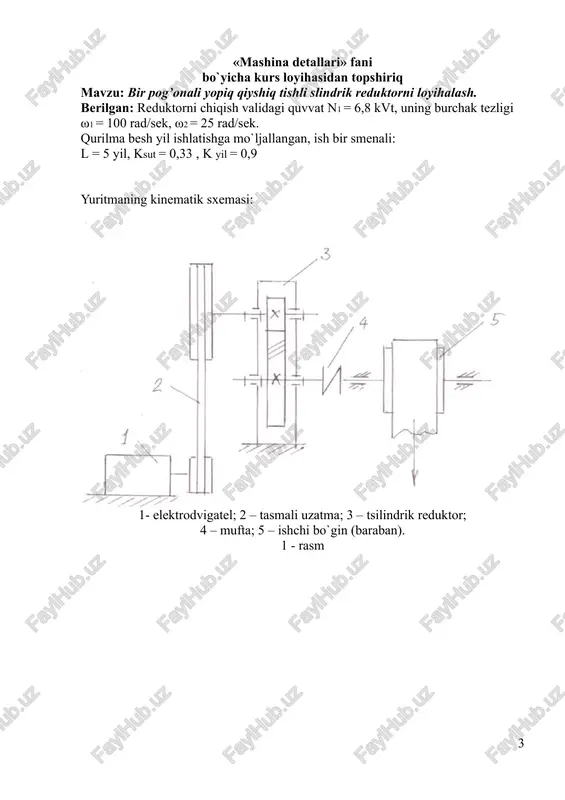

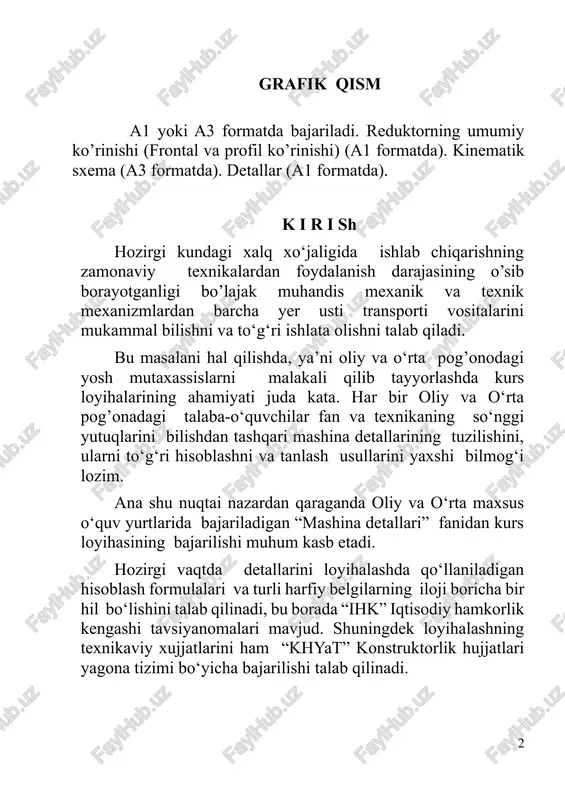

boricha bir hil bo‘lishini talab qilinadi, bu borada “ihk” iqtisodiy hamkorlik kengashi tavsiyanomalari mavjud. shuningdek loyihalashning texnikaviy xujjatlarini ham “khyat” konstruktorlik hujjatlari yagona tizimi bo‘yicha bajarilishi talab qilinadi. «mashina detallari» fani bo`yicha kurs loyihasidan topshiriq mavzu: bir pog’onali yopiq qiyshiq tishli slindrik reduktorni loyihalash. berilgan: reduktorni chiqish validagi quvvat n1 = 6,8 kvt, uning burchak tezligi ω1 = 100 rad/sek, ω2 = 25 rad/sek. qurilma besh yil ishlatishga mo`ljallangan, ish bir smenali: l = 5 yil, ksut = 0,33 , k yil = 0,9 yuritmaning kinematik sxemasi: 1- elektrodvigatel; 2 – tasmali uzatma; 3 – tsilindrik reduktor; 4 – mufta; 5 – ishchi bo`gin (baraban). 1 - rasm 1.loyihalanayotgan yuritmaning asosiy ko`rsatkichlarini aniqlash. 1.1. yuritmaning foydali ish koeffitsientini aniqlash. yuritmani umumiy foydali ish koeffitsienti (f.i.k.) quyidagicha aniqlanadi (1-rasm): η um = η tas η t.u. η 3 pod. η m. = 0,95 0,97 0,993 0,99 = 0,87 bu yerda: η …

3 / 1

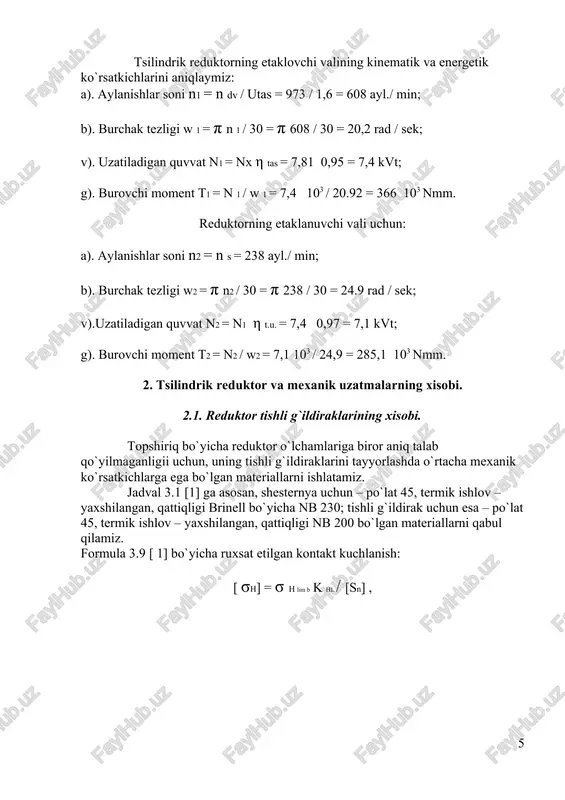

k reduktor tanlaymiz. unda, yuritma tarkibidagi tasmali uzatmani uzatishlar nisbati: u tas = uyu / ured = 4 / 2,5 = 1,6 tsilindrik reduktorning etaklovchi valining kinematik va energetik ko`rsatkichlarini aniqlaymiz: a). aylanishlar soni n1 = n dv / utas = 973 / 1,6 = 608 ayl./ min; b). burchak tezligi w 1 = π n 1 / 30 = π 608 / 30 = 20,2 rad / sek; v). uzatiladigan quvvat n1 = nx η tas = 7,81 0,95 = 7,4 kvt; g). burovchi moment t1 = n 1 / w 1 = 7,4 103 / 20.92 = 366 103 nmm. reduktorning etaklanuvchi vali uchun: a). aylanishlar soni n2 = n s = 238 ayl./ min; b). burchak tezligi w2 = π n2 / 30 = π 238 / 30 = 24.9 rad / sek; v).uzatiladigan quvvat n2 = n1 η t.u. = 7,4 0,97 = 7,1 kvt; g). …

4 / 1

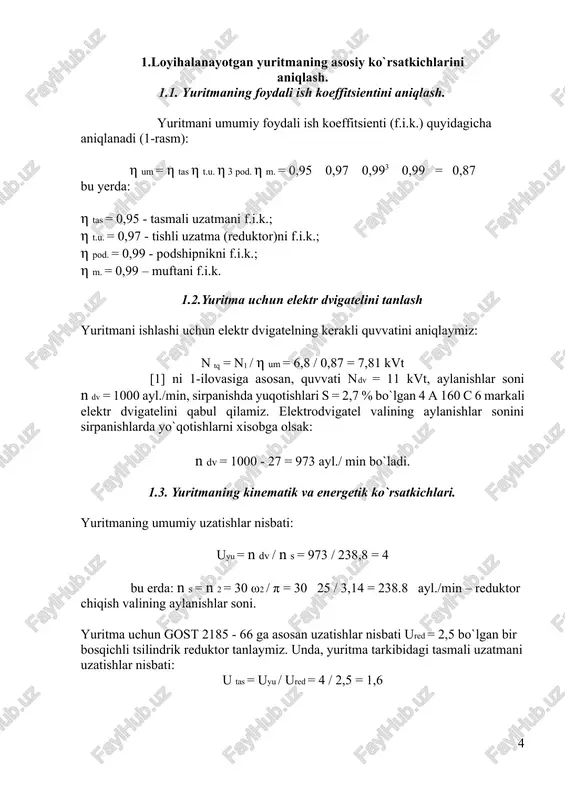

day g`ildiraklar uchun ruxsat etilgan kontakt kuchlanish: [σh ] = 0,45 ( [σh 1 ] + [σh 2 ] ) ; shesternya uchun ruxsat etilgan kuchlanish: [σh 1 ] = (2 nb1 + 70) k hl / [sn] = = (2 230 + 70) 1,0 / 1,1 = 482 mpa; tishli g`ildirak uchun: [ σ h 2 ] = (2 nb2 + 70) k hl / [sn] = = (2 200 + 70) 1,0 / 1,1 = 428 mpa; xisob bo`yicha topilgan ruxsat etilgan kontakt kuchlanish qiymati: [σh ] = 0,45 ( 482 + 428 ) = 410 mpa. qo`yilgan shart [σh ] ≤ 1,23 [ σ h 2 ] ligi bajarildi. reduktor tishlarining aktiv ish qismini kontakt chidamlilik shartidan, 3.7 formula [1] ga asosan, g`ildiraklarning uqlari orasidagi masofa: aw = ka (uped + 1) 3√t2khβ / [σh]2 u2p ψba bu erda: ka = 43 - tishli ilashmani turiga bog`lik …

5 / 1

= ( z1 + z2 ) m n / 2 αw = (39,2 + 78,4) 2 / 2 120 = 0,98 tishning qiyalik burchagi β = 10,1o shesternya va tishli g`ildirakning asosiy geometrik ulchamlari. buluvchi aylana diametrlari: d1 = m n z1 / cos β = 2 39,2 / 0,984 = 80 mm d2 = m n z2 / cos β = 2 78,4 / 0,984 = 160 mm tekshirish: αw = ( d1 + d2 ) / 2 = (80+160) / 2 = 120 mm tashqi aylana diametrlari: da1 = d1 + 2 m n = 91,43 + 2 2 = 84 mm da2 = d2 + 2 m n = 160 + 2 2 = 164 mm tishli g`ildirakning eni: b2 = ψva αw = 0,4 120 = 48 mm b2 = 50 mm deb qabul qilamiz. shesternya eni: b1 = b2 + 5,0 = 55 mm shesternya …
