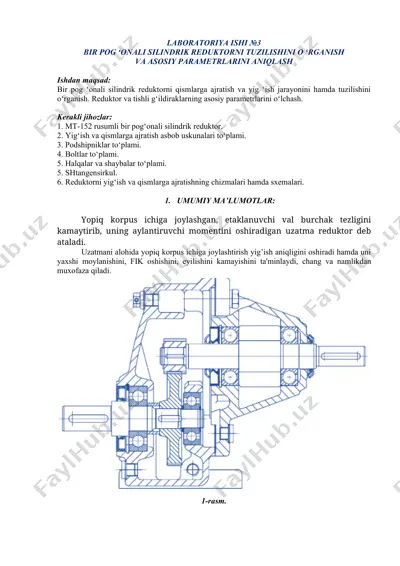

laboratoriya ishi №3 bir pog ‘onali silindrik reduktorni tuzilishini o ‘rganish va asosiy parametrlarini aniqlash ishdan maqsad: bir pog ‘onali silindrik reduktorni qismlarga ajratish va yig ‘ish jarayonini hamda tuzilishini o‘rganish. reduktor va tishli g‘ildiraklarning asosiy parametrlarini o‘lchash. kerakli jihozlar: 1. mt-152 rusumli bir pog‘onali silindrik reduktor. 2. yig‘ish va qismlarga ajratish asbob uskunalari to‘plami. 3. podshipniklar to‘plami. 4. boltlar to‘plami. 5. halqalar va shaybalar to‘plami. 5. shtangensirkul. 6. reduktorni yig‘ish va qismlarga ajratishning chizmalari hamda sxemalari. 1. umumiy ma’lumotlar: yopiq korpus ichiga joylashgan, etaklanuvchi val burchak tezligini kamaytirib, uning aylantiruvchi momentini oshiradigan uzatma reduktor deb ataladi. uzatmani alohida yopiq korpus ichiga joylashtirish yig’ish aniqligini oshiradi hamda uni yaxshi moylanishini, fik oshishini, eyilishini kamayishini ta'minlaydi, chang va namlikdan muxofaza qiladi. 1-rasm. mt 152 - reduktor tugallangan mexanizm bo’lib, mashinalar yuritmalarining tarkibiga kiradi. u dvigatel va mashina ishchi organlariga turli xil muftalar, ochiq uzatmalar yoki boshqa ajraluvchi qurilmalar yordamida ulanadi. mt …

2 / 8

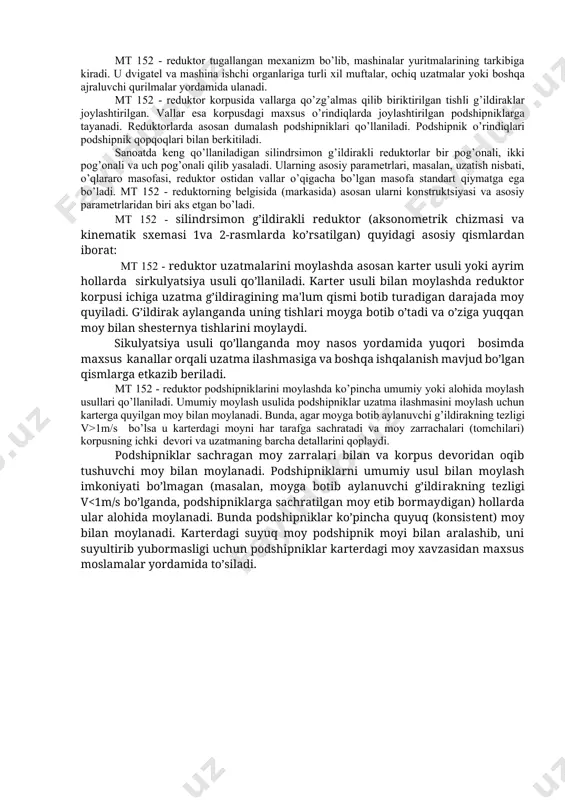

si va kinematik sxemasi 1va 2-rasmlarda ko’rsatilgan) quyidagi asosiy qismlardan iborat: mt 152 - reduktor uzatmalarini moylashda asosan karter usuli yoki ayrim hollarda sirkulyatsiya usuli qo’llaniladi. karter usuli bilan moylashda reduktor korpusi ichiga uzatma g’ildiragining ma'lum qismi botib turadigan darajada moy quyiladi. g’ildirak aylanganda uning tishlari moyga botib o’tadi va o’ziga yuqqan moy bilan shesternya tishlarini moylaydi. sikulyatsiya usuli qo’llanganda moy nasos yordamida yuqori bosimda maxsus kanallar orqali uzatma ilashmasiga va boshqa ishqalanish mavjud bo’lgan qismlarga etkazib beriladi. mt 152 - reduktor podshipniklarini moylashda ko’pincha umumiy yoki alohida moylash usullari qo’llaniladi. umumiy moylash usulida podshipniklar uzatma ilashmasini moylash uchun karterga quyilgan moy bilan moylanadi. bunda, agar moyga botib aylanuvchi g’ildirakning tezligi v>1m/s bo’lsa u karterdagi moyni har tarafga sachratadi va moy zarrachalari (tomchilari) korpusning ichki devori va uzatmaning barcha detallarini qoplaydi. podshipniklar sachragan moy zarralari bilan va korpus devoridan oqib tushuvchi moy bilan moylanadi. podshipniklarni umumiy usul bilan moylash imkoniyati …

3 / 8

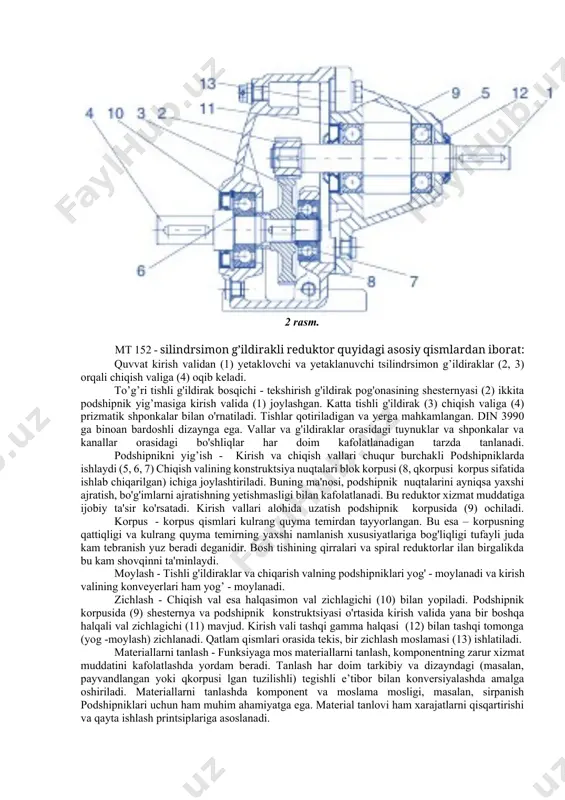

valiga (4) prizmatik shponkalar bilan o'rnatiladi. tishlar qotiriladigan va yerga mahkamlangan. din 3990 ga binoan bardoshli dizaynga ega. vallar va g'ildiraklar orasidagi tuynuklar va shponkalar va kanallar orasidagi bo'shliqlar har doim kafolatlanadigan tarzda tanlanadi. podshipnikni yig’ish - kirish va chiqish vallari chuqur burchakli podshipniklarda ishlaydi (5, 6, 7) chiqish valining konstruktsiya nuqtalari blok korpusi (8, qkorpusi korpus sifatida ishlab chiqarilgan) ichiga joylashtiriladi. buning ma'nosi, podshipnik nuqtalarini ayniqsa yaxshi ajratish, bo'g'imlarni ajratishning yetishmasligi bilan kafolatlanadi. bu reduktor xizmat muddatiga ijobiy ta'sir ko'rsatadi. kirish vallari alohida uzatish podshipnik korpusida (9) ochiladi. korpus - korpus qismlari kulrang quyma temirdan tayyorlangan. bu esa – korpusning qattiqligi va kulrang quyma temirning yaxshi namlanish xususiyatlariga bog'liqligi tufayli juda kam tebranish yuz beradi deganidir. bosh tishining qirralari va spiral reduktorlar ilan birgalikda bu kam shovqinni ta'minlaydi. moylash - tishli g'ildiraklar va chiqarish valning podshipniklari yog' - moylanadi va kirish valining konveyerlari ham yog’ - moylanadi. zichlash - …

4 / 8

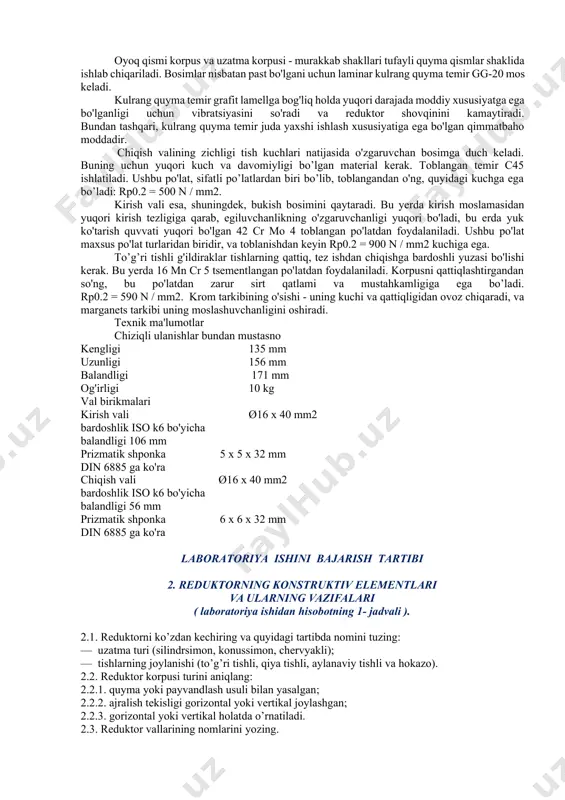

rni qisqartirishi va qayta ishlash printsiplariga asoslanadi. oyoq qismi korpus va uzatma korpusi - murakkab shakllari tufayli quyma qismlar shaklida ishlab chiqariladi. bosimlar nisbatan past bo'lgani uchun laminar kulrang quyma temir gg-20 mos keladi. kulrang quyma temir grafit lamellga bog'liq holda yuqori darajada moddiy xususiyatga ega bo'lganligi uchun vibratsiyasini so'radi va reduktor shovqinini kamaytiradi. bundan tashqari, kulrang quyma temir juda yaxshi ishlash xususiyatiga ega bo'lgan qimmatbaho moddadir. chiqish valining zichligi tish kuchlari natijasida o'zgaruvchan bosimga duch keladi. buning uchun yuqori kuch va davomiyligi bo’lgan material kerak. toblangan temir c45 ishlatiladi. ushbu po'lat, sifatli po’latlardan biri bo’lib, toblangandan o'ng, quyidagi kuchga ega bo’ladi: rp0.2 = 500 n / mm2. kirish vali esa, shuningdek, bukish bosimini qaytaradi. bu yerda kirish moslamasidan yuqori kirish tezligiga qarab, egiluvchanlikning o'zgaruvchanligi yuqori bo'ladi, bu erda yuk ko'tarish quvvati yuqori bo'lgan 42 cr mo 4 toblangan po'latdan foydalaniladi. ushbu po'lat maxsus po'lat turlaridan biridir, va toblanishdan keyin …

5 / 8

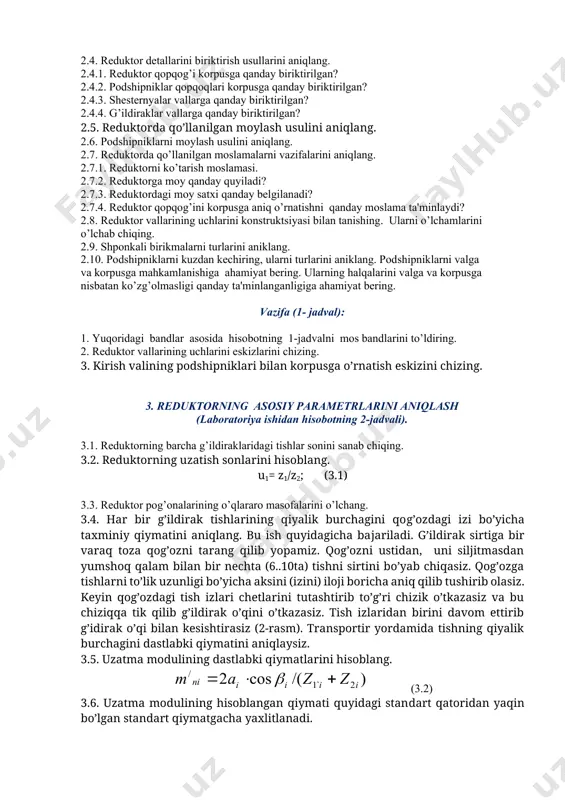

artibi 2. reduktorning konstruktiv elementlari va ularning vazifalari ( laboratoriya ishidan hisobotning 1- jadvali ). 2.1. reduktorni ko’zdan kechiring va quyidagi tartibda nomini tuzing: — uzatma turi (silindrsimon, konussimon, chervyakli); — tishlarning joylanishi (to’g’ri tishli, qiya tishli, aylanaviy tishli va hokazo). 2.2. reduktor korpusi turini aniqlang: 2.2.1. quyma yoki payvandlash usuli bilan yasalgan; 2.2.2. ajralish tekisligi gorizontal yoki vertikal joylashgan; 2.2.3. gorizontal yoki vertikal holatda o’rnatiladi. 2.3. reduktor vallarining nomlarini yozing. 2.4. reduktor detallarini biriktirish usullarini aniqlang. 2.4.1. reduktor qopqog’i korpusga qanday biriktirilgan? 2.4.2. podshipniklar qopqoqlari korpusga qanday biriktirilgan? 2.4.3. shesternyalar vallarga qanday biriktirilgan? 2.4.4. g’ildiraklar vallarga qanday biriktirilgan? 2.5. reduktorda qo’llanilgan moylash usulini aniqlang. 2.6. podshipniklarni moylash usulini aniqlang. 2.7. reduktorda qo’llanilgan moslamalarni vazifalarini aniqlang. 2.7.1. reduktorni ko’tarish moslamasi. 2.7.2. reduktorga moy qanday quyiladi? 2.7.3. reduktordagi moy satxi qanday belgilanadi? 2.7.4. reduktor qopqog’ini korpusga aniq o’rnatishni qanday moslama ta'minlaydi? 2.8. reduktor vallarining uchlarini konstruktsiyasi bilan tanishing. ularni o’lchamlarini o’lchab …
