kurs loyihasi: lentali konveyerni loyihalash

DOCX 44 sahifa 1,1 MB Bepul yuklash

44 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 1,1 MB

Fayl turi DOCX

Sahifalar 44

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 44

тошкент давлат транспорт университети «тасдиқлайман» “материалшунослик ва машинасозлик” кафедраси мудири _______турсунов н.қ «___» _______ 2021 й. к у р с л о й и ҳ а с и топшириқ расмда курсатилган лентаоли конверни лойихаланг.лентали конвейрнинг барабан вали тасма оркали бир пагонали редуктор етакланувчи вали билан богланган. харакат электродвигатель оркали очиқ узатмага ва бир пагонали юритмага узатилади. редуктор уз навбатида тасмали узатма ёрдамида лентали конвейр барабанига узатади. гурух: tv-732. талабаси: __________________ бошланғич маълумот: барабанга таьсир этувчи куч fб =____квт, валнинг бурчак тезлиги vб =____m/s, очиқ узатманинг узатиш сони расм. лентали конвейрли юритма. а) юритманинг кинематик схемаси. б) юкланиш графиги узатма лойихавий хисоб ишини бажаринг. редукторнинг умумий кўриниши чизмаси, етакланувчи валига ўрнатилган ғилдирак, етакланувчи валнинг ишчи чизмасини келтиринг. курс ишини бажаришда қуйидаги кетма-кетлик ва бажариш муддатига амал қилиш талаб этилади курс ишини бажаришда талабанинг эхмдан лойиханинг айрим кисмини ёки бутунлай хисоблаш максадга мувофик. курс иши 3 листга (а —1 формат) чизиб, хисоб …

2 / 44

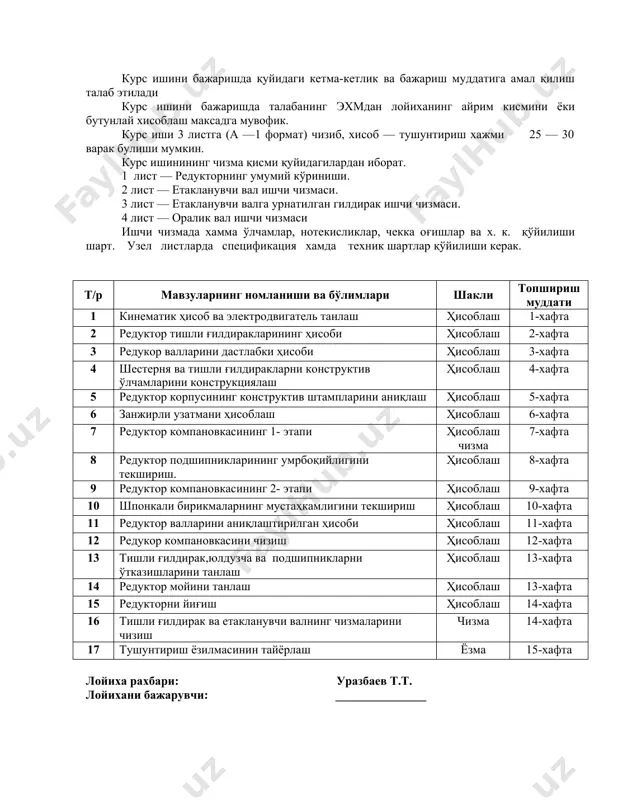

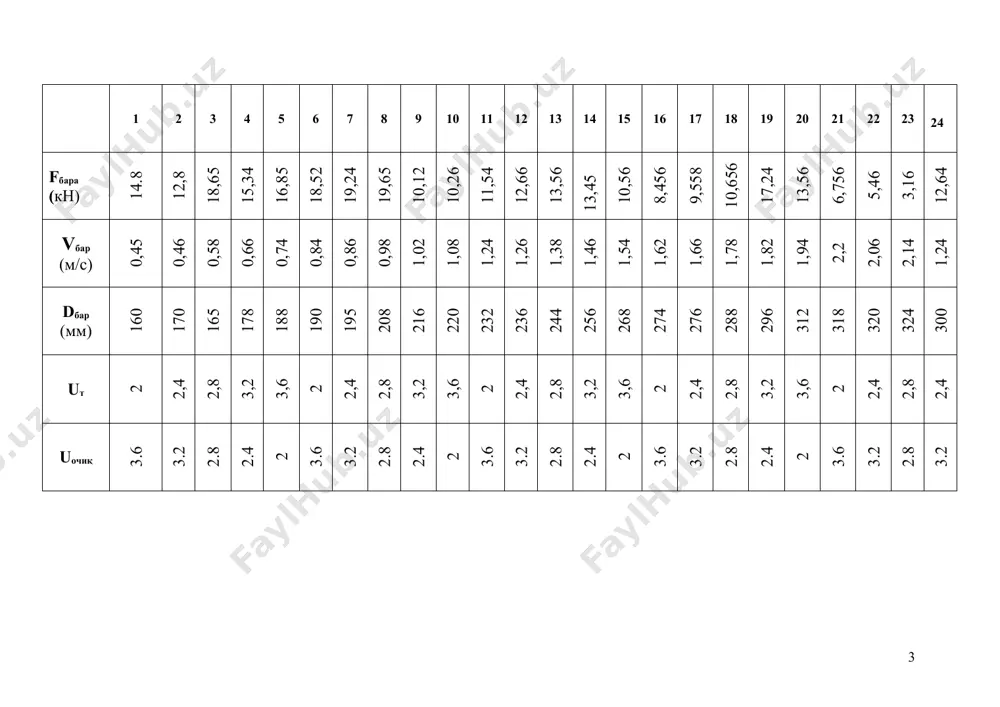

ш 6-хафта 7 редуктор компановкасининг 1- этапи ҳисоблаш чизма 7-хафта 8 редуктор подшипникларининг умрбоқийлигини текшириш. ҳисоблаш 8-хафта 9 редуктор компановкасининг 2- этапи ҳисоблаш 9-хафта 10 шпонкали бирикмаларнинг мустаҳкамлигини текшириш ҳисоблаш 10-хафта 11 редуктор валларини аниқлаштирилган ҳисоби ҳисоблаш 11-хафта 12 редукор компановкасини чизиш ҳисоблаш 12-хафта 13 тишли ғилдирак,юлдузча ва подшипникларни ўтказишларини танлаш ҳисоблаш 13-хафта 14 редуктор мойини танлаш ҳисоблаш 13-хафта 15 редукторни йиғиш ҳисоблаш 14-хафта 16 тишли ғилдирак ва етакланувчи валнинг чизмаларини чизиш чизма 14-хафта 17 тушунтириш ёзилмасинин тайёрлаш ёзма 15-хафта лойиха рахбари: уразбаев т.т. лойихани бажарувчи: _______________ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 fбара (кн) 14.8 12,8 18,65 15,34 16,85 18,52 19,24 19,65 10,12 10,26 11,54 12,66 13,56 13,45 10,56 8,456 9,558 10,656 17,24 13,56 6,756 5,46 3,16 12,64 vбар (м/с) 0,45 0,46 0,58 0,66 0,74 0,84 0,86 0,98 1,02 1,08 1,24 …

3 / 44

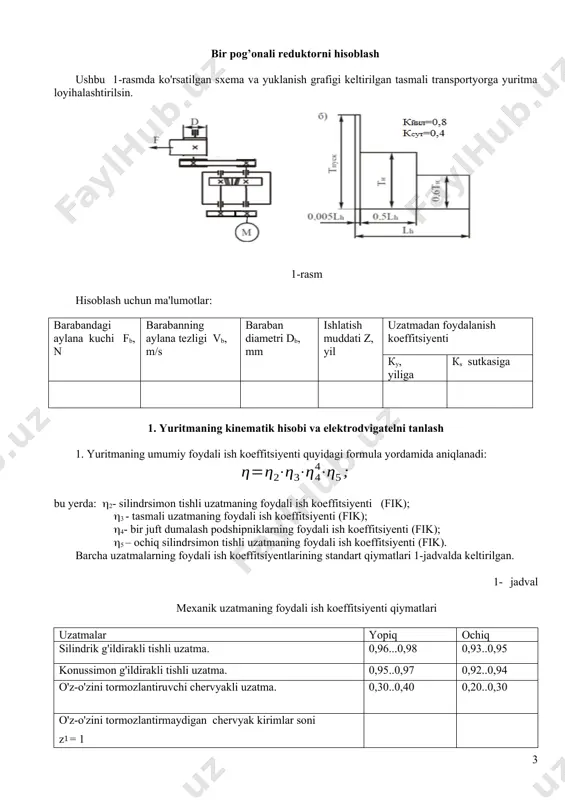

fitsiyenti (fik); 4- bir juft dumalash podshipniklarning foydali ish koeffitsiyenti (fik); 5 – ochiq silindrsimon tishli uzatmaning foydali ish koeffitsiyenti (fik). barcha uzatmalarning foydali ish koeffitsiyentlarining standart qiymatlari 1-jadvalda keltirilgan. 1- jadval mexanik uzatmaning foydali ish koeffitsiyenti qiymatlari uzatmalar yopiq ochiq silindrik g'ildirakli tishli uzatma. 0,96...0,98 0,93..0,95 konussimon g'ildirakli tishli uzatma. 0,95..0,97 0,92..0,94 o'z-o'zini tormozlantiruvchi chervyakli uzatma. 0,30..0,40 0,20..0,30 o'z-o'zini tormozlantirmaydigan chervyak kirimlar soni z= 1 0,65..0,70 - z= 2 0,70..0,75 - z= 4 0,85..0,90 - tasmali uzatma 0,95..0,97 0,90..0,93 friksion uzatma 0,90..0,96 0,70..0,80 tasmali uzatma - 0,95..0,96 bir juft dumalash podshipnik 0,99-0,995 bir juft sirpanish podshipnik 0.98-0.99 1.2. baraban validagi quvvatni quyidagi formula yordamida aniqlaymiz: = kvt; bu yerda: - barabanning aylana tezligi m/s; -barabanning aylana kuchi; n. 1.3. elektrodvigatel talab qiladigan quvvatni quyidagi formula yordamida aniqlaymiz: = kvt; bu yerda: - baraban validagi quvvat, kvt (2.1.2. formulaga qarang); - yuritmaning umumiy foydali ish koeffitsiyenti (1.1. formulaga qarang). 1.4. …

4 / 44

yl/min, (1.6. formulaga qarang); - baraban valining aylanish chastotasi, ayl/min, (1.4. formulaga qarang). 1.8. umumiy uzatish sonidan foydalanib reduktorning uzatish sonini aniqlaymiz: = bu yerda: uum- umumiy uzatish soni, (2.1.7. formulaga qarang); ut - tasmali uzatmaning uzatish soni, (topshiriqqa qarang); uochiq - ochiq uzatmaning uzatish soni, (topshiriqqa qarang); uzatish sonining hisoblangan qiymatiga mos ravishda standart qatordan (natijadan kichikroq) qiymat qabul qilinsin. ruxsat etilgan og'ish 4%. 2-jadval elektrodvigatelni tanlash jadvali quv-vat, kvt aylanish chastotasi ned. min -1 3000 1500 1000 750 belgi-lanishi s % belgi-lanishi s % belgi-lanishi s % belgi-lanishi s % 0,55 63в2 8,5 2,0 71a4 7,3 2,0 71b6 10 2,0 80b6 9 1,6 0,75 71а2 5,9 71b4 7,5 80a6 8,4 90la8 8,4 1,1 71в2 6,3 80a4 5,4 80b6 8,0 90lb8 7,0 1,5 80а2 4,2 80b4 5,8 90l6 6,4 100l8 7,0 2,2 80в2 4,3 90l4 5,1 100l6 5,1 112ma8 6,0 1,8 3,0 90l2 4,3 100s4 4,4 112ma6 4,7 112m8 …

5 / 44

a etiladi. 1- qator: 1,0; 1,25; 1.6; 2.0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0. 2- qator: 1,12; 1,4; 1,8; 2,24; 2,8; 3,55; 4,5; 5,6; 7,1; 9,0; 11,2. 1.9. mexanizm vallarining aylanish chastotasi va burchak tezligini aniqlash: 1.9.1. elektrodvigatelni aylanish chastotasi va burchak tezligini aniqlash: n1= ned , min-1; bu yerda: - elektrodvigatelning aylanish chastotasi, ayl/min, (1.6. formulaga qarang). = rad/s; 1.9.2. reduktorni yetaklovchi valining aylanish chastotasi va burchak tezligini aniqlash: = min-1; bu yerda: n1- elektrodvigatelning aylanish chastotasi, ayl/min, (1.9.1. formulaga qarang). - ochiq silindrsimon uzatmaning uzatish soni, (topshiriqqa qarang). = rad/s. 1.9.3. reduktorni yetaklanuvchi valining aylanish chastotasi va burchak tezligini aniqlash: = min-1; bu yerda: n2 - reduktorni yetaklanuvchi valining aylanish chastotasi, ayl/min, (2.1.9.2. formulaga qarang). ur- reduktorning uzatish sonini, (1.8. formulaga qarang). = rad/s. 1.9.4. baraban valining aylanish chastotasi va burchak tezligini aniqlash: = min-1; bu yerda: n3 - reduktorni yetaklanuvchi valining aylanish chastotasi, ayl/min, (2.1.9.2. formulaga qarang). …
