1 / 28

"tasdiqlayman" "em" kaf. mudiri ___________ dots. i.x.xoliddinov k u r s i s h i fan: "_________________" guruhi ______________ rahbar: t o p sh i r i q 1. tuman elektr podstansiyalar loyihalash mavzusida kurs loyihasi bajarilsin 2. birinchi asoslar (topshiriq varaqasining orqa tomonida keltirilgan). 3. boshqaruv materiallari: 1. rojkova l.d., kozulin v.s. elektr stansiya va podstansiyalarining elektr asbob uskunalari. toshkent: o‘qituvchi, 1986. 2. neklepaev b. n. elektricheskaya chast elektrostansiy–m.: 3. energiya, 1976–552 b. 4. elektrotexnicheskiy spravochnik: t.z, kn. 1. proizvodstvo i raspredelenie elektricheskiy energii. /pod obsh. red. professorov mei. –m.: energoatomizdat, 1988, 880 s. 5. elektricheskaya chast stansiy i podstansiy /pod red. a. a. vasileva. ch. p.–m.: energiya, 1972–344 b. 6. elektricheskaya chast stansiy i podstansiy (spravochnie materiali) /pod red. b. n.neklepaeva. –m.: energiya, 1978–336 b. 7. pravila ustroystva elektroustanovok–m.:energiya, 1965–484b. 8. pravila texnicheskoy ekspluatatsii elektricheskix stansiy i setey. 13–e izd. –m.: energiya, 1977–224 b. 9. elektricheskaya chast elektrostansiy …

2 / 28

ektr stansiya va podstansiyalarda asbob – uskunalarni tanlash. 5.9. loyihani tartibga solish. 6. qo`shimcha vazifa va yo`riqnomalar_________________________________________ _________________________________________________________________________ 7. chizmalar va loyihani topshirish muddatlari i–bosqich ii–bosqich iii–bosqich tushuntirish xati himoya rahbar: _____________________ talaba: _____________________ variant №12 hisob-kitoblarni amalga oshirish uchun asosiy kattaliklar variant tizim kattaliklari podstansiya o‘lchamlari podstantsiyadan chiquvchi liniyalar soni yig‘ma shinalardagi maksimal yuklama r (mvt) elektr iste’molchilarining turlari (tartib raqami) nominal kuchlanish(kv) qisqa tutashuv quvvati s k.z (mva) liniyaning uzunligi l ( km) tuproq tarkibi tuproqni solishtirma qarshiligi ρ (om.m) podstantsiyaning o‘lchami (m.m) podstantsiyadan chiquvchi kuchlanish uk podstantsiyadan chiquvchi kuchlanish uk 6.3 6.3 6.3 6.3 10.5 37 35 6.3 11 37 35 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 12 110 344.7 79.3 qum 100x100 4/45 6/66 8 8 podstansiyanning yuklamalar grafigini qurish uchun yuklanish jadvali (variant asosida). № istemolchilar ks o‘rtacha qiymatlari cos ning o‘rtacha qiymatlari 1 oziq ovqat …

3 / 28

muvaffakiyatli amalga oshirilishi infratuzilma tarmoklarini yuksak sur’atlar bilan rivojlantirishga uzviy bog‘lik ekani xakida gapirishning xojati yo‘k. infratuzilmani rivojlantirish bo‘yicha kabul kilingan dasturlarda yakin istikbolda yangi energetika kuvvatlarini, elektr energiyasini uzatish tarmoklarini barpo etish va mavjudlarini rekonstruksiya kilish bo‘yicha 26 tadan ortik investitsiya loyixasini amalga oshirish ko‘zda tutilgan. bular, avvalambor, tallimarjon issiklik elektr stansiyasida umumiy kuvvati 900 megovatt bo‘lgan ikkita bug‘-gaz kurilmasini, toshkent issiklik elektr stansiyasida quvvati 370 megovattni tashkil etadigan bug‘-gaz kurilmasini, angren issiklik elektr stansiyasida kuvvati 130-150 megovattdan iborat energoblokni, farg‘ona vodiysida yangi energetika kuvvatlarini barpo etish, sirdaryo va yangi angren issiklik elektr stansiyalarini bir-biri bilan bog‘laydigan yukori voltli elektr uzatish tarmog‘ini kurish, ustyurt gaz-kimyo majmuasining tashki energiya ta’minotini tashkil etish kabi muxim strategik loyixalardir. ayni loyihalash ishlarini amalga oshirishda kurs ishini amalga oshirish yuqoridagi ulkan ishlarni ro‘yobga chiqarishda ilk qadamlar bo‘ladi. kurs ishi topshirig‘ida quyidagilar ko‘rsatilgan : a) energetik tizim haqida ma’lumot; b) yig‘ma shinalardagi maksimal quvvat, /mvt/; …

4 / 28

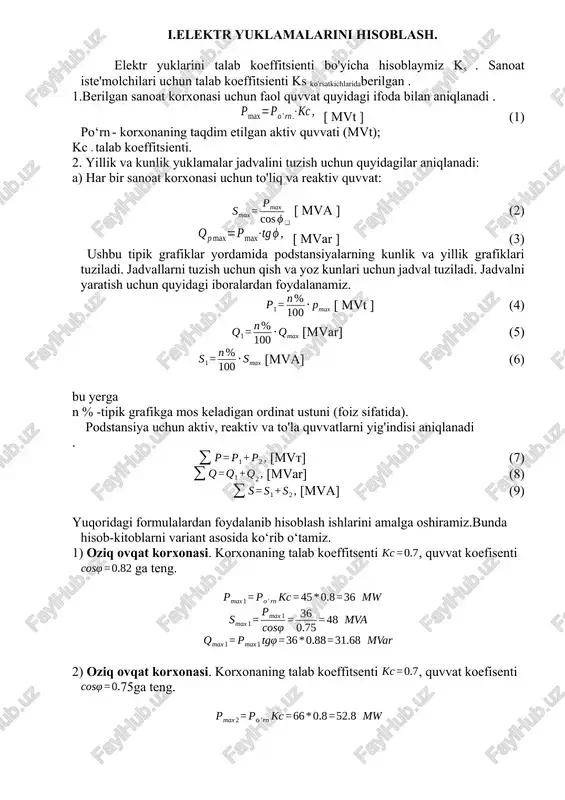

ik yuklamalar jadvalini tuzish uchun quyidagilar aniqlanadi: a) har bir sanoat korxonasi uchun to'liq va reaktiv quvvat: [ mva ] (2) [ mvar ] (3) ushbu tipik grafiklar yordamida podstansiyalarning kunlik va yillik grafiklari tuziladi. jadvallarni tuzish uchun qish va yoz kunlari uchun jadval tuziladi. jadvalni yaratish uchun quyidagi iboralardan foydalanamiz. [ mvt ] (4) [mvar] (5) [mva] (6) bu yerga n % -tipik grafikga mos keladigan ordinat ustuni (foiz sifatida). podstansiya uchun aktiv, reaktiv va to'la quvvatlarni yig'indisi aniqlanadi . [mvt] (7) [mvar] (8) [mva] (9) yuqoridagi formulalardan foydalanib hisoblash ishlarini amalga oshiramiz.bunda hisob-kitoblarni variant asosida ko‘rib o‘tamiz. 1) oziq ovqat korxonasi. korxonaning talab koeffitsenti , quvvat koefisenti ga teng. 2) oziq ovqat korxonasi. korxonaning talab koeffitsenti , quvvat koefisenti 75ga teng. yuqorida hisoblangan maksimal quvvatlardan foydalanib podstansiyaiste’molchilarining yuklamalar grafigi quriladi. buning uchun (4,5,6)dan foydalanib, iste’molchilarning qishki va yozgi yuklamalar hisoblab topiladi ushbu hisob kitoblar jadvalga kiritiladi. 1) oziq …

5 / 28

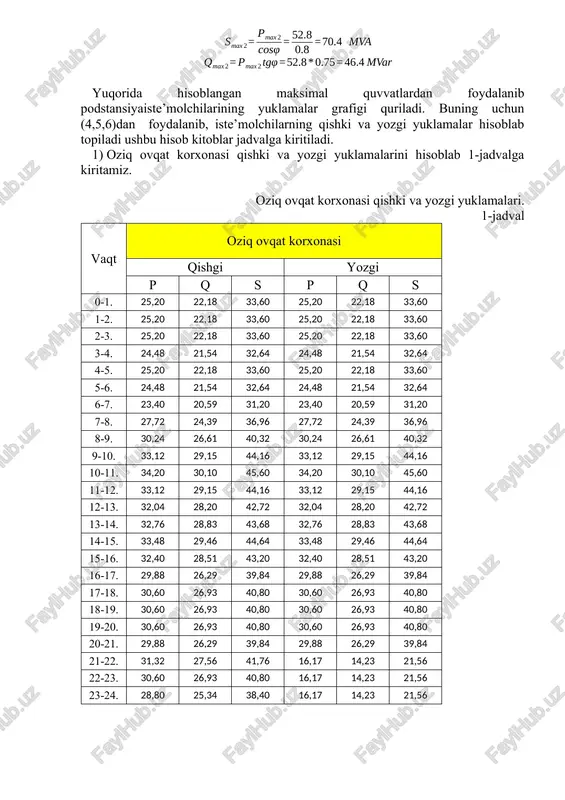

6-17. 29,88 26,29 39,84 29,88 26,29 39,84 17-18. 30,60 26,93 40,80 30,60 26,93 40,80 18-19. 30,60 26,93 40,80 30,60 26,93 40,80 19-20. 30,60 26,93 40,80 30,60 26,93 40,80 20-21. 29,88 26,29 39,84 29,88 26,29 39,84 21-22. 31,32 27,56 41,76 16,17 14,23 21,56 22-23. 30,60 26,93 40,80 16,17 14,23 21,56 23-24. 28,80 25,34 38,40 16,17 14,23 21,56 2) oziq ovqat korxonasi qishki va yozgi yuklamalarini hisoblab 2-jadvalga kiritamiz. oziq ovqat korxonasi qishki va yozgi yuklamalari. 2-jadval vaqt oziq ovqat korxonasi qishgi yozgi p q s p q s 0-1. 36,96 32,52 49,28 36,96 32,52 49,28 1-2. 36,96 32,52 49,28 36,96 32,52 49,28 2-3. 36,96 32,52 49,28 36,96 32,52 49,28 3-4. 35,90 31,60 47,87 35,90 31,60 47,87 4-5. 36,96 32,52 49,28 36,96 32,52 49,28 5-6. 35,90 31,60 47,87 35,90 31,60 47,87 6-7. 34,32 30,20 45,76 34,32 30,20 45,76 7-8. 40,66 35,78 54,21 40,66 35,78 54,21 8-9. 44,35 39,03 59,14 44,35 39,03 59,14 …
