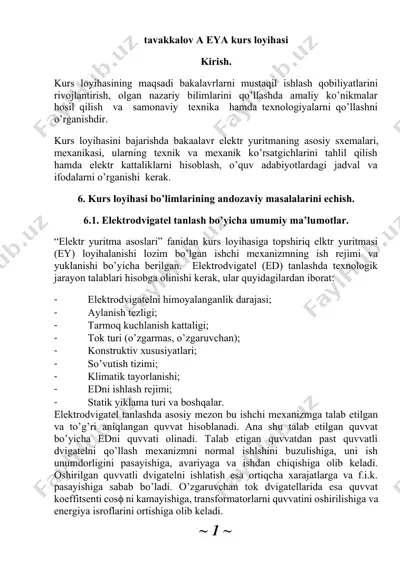

tavakkalov a eya kurs loyihasi kirish. kurs loyihasining maqsadi bakalavrlarni mustaqil ishlash qobiliyatlarini rivojlantirish, olgan nazariy bilimlarini qo’llashda amaliy ko’nikmalar hosil qilish va samonaviy texnika hamda texnologiyalarni qo’llashni o’rganishdir. kurs loyihasini bajarishda bakaalavr elektr yuritmaning asosiy sxemalari, mexanikasi, ularning texnik va mexanik ko’rsatgichlarini tahlil qilish hamda elektr kattaliklarni hisoblash, o’quv adabiyotlardagi jadval va ifodalarni o’rganishi kerak. 6. kurs loyihasi bo’limlarining andozaviy masalalarini echish. 6.1. elektrodvigatel tanlash bo’yicha umumiy ma’lumotlar. “elektr yuritma asoslari” fanidan kurs loyihasiga topshiriq elktr yuritmasi (ey) loyihalanishi lozim bo’lgan ishchi mexanizmning ish rejimi va yuklanishi bo’yicha berilgan. elektrodvigatel (ed) tanlashda texnologik jarayon talablari hisobga olinishi kerak, ular quyidagilardan iborat: · elektrodvigatelni himoyalanganlik darajasi; · aylanish tezligi; · tarmoq kuchlanish kattaligi; · tok turi (o’zgarmas, o’zgaruvchan); · konstruktiv xususiyatlari; · so’vutish tizimi; · klimatik tayorlanishi; · edni ishlash rejimi; · statik yiklama turi va boshqalar. elektrodvigatel tanlashda asosiy mezon bu ishchi mexanizmga talab etilgan va to’g’ri aniqlangan quvvat …

2 / 17

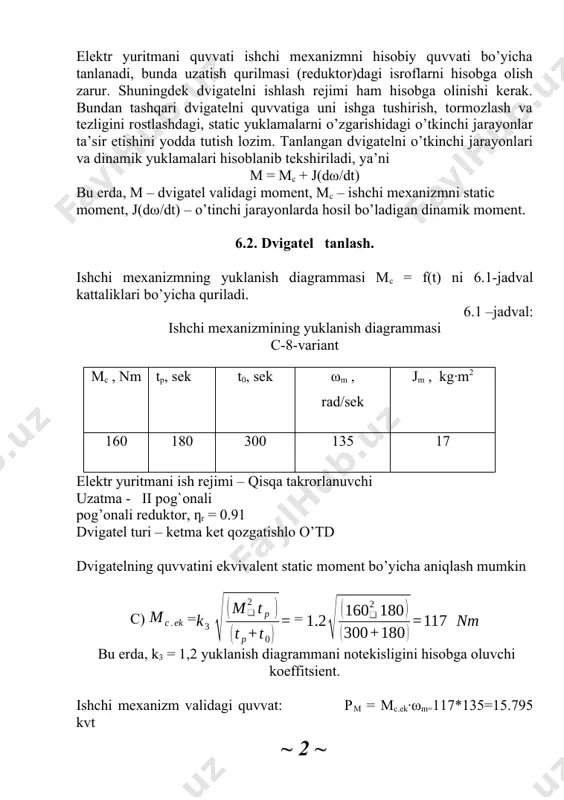

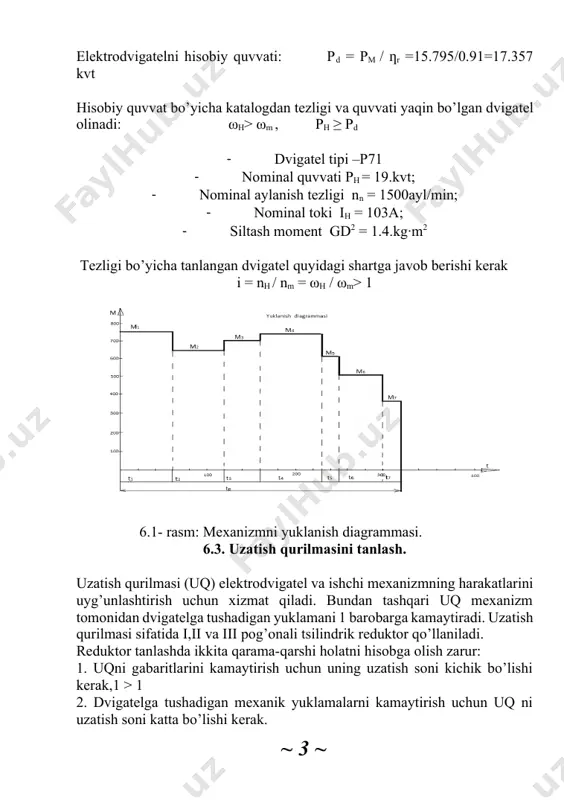

isobga olinishi kerak. bundan tashqari dvigatelni quvvatiga uni ishga tushirish, tormozlash va tezligini rostlashdagi, static yuklamalarni o’zgarishidagi o’tkinchi jarayonlar ta’sir etishini yodda tutish lozim. tanlangan dvigatelni o’tkinchi jarayonlari va dinamik yuklamalari hisoblanib tekshiriladi, ya’ni m = mc + j(dω/dt) bu erda, m – dvigatel validagi moment, mc – ishchi mexanizmni static moment, j(dω/dt) – o’tinchi jarayonlarda hosil bo’ladigan dinamik moment. 6.2. dvigatel tanlash. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni 6.1-jadval kattaliklari bo’yicha quriladi. 6.1 –jadval: ishchi mexanizmining yuklanish diagrammasi c-8-variant mc , nm tp, sek t0, sek ωm , rad/sek jm , kg∙m2 160 180 300 135 17 elektr yuritmani ish rejimi – qisqa takrorlanuvchi uzatma - ii pog`onali pog’onali reduktor, ƞr = 0.91 dvigatel turi – ketma ket qozgatishlo o’td dvigatelning quvvatini ekvivalent static moment bo’yicha aniqlash mumkin c) = = bu erda, k3 = 1,2 yuklanish diagrammani notekisligini hisobga oluvchi koeffitsient. ishchi mexanizm validagi quvvat: pm …

3 / 17

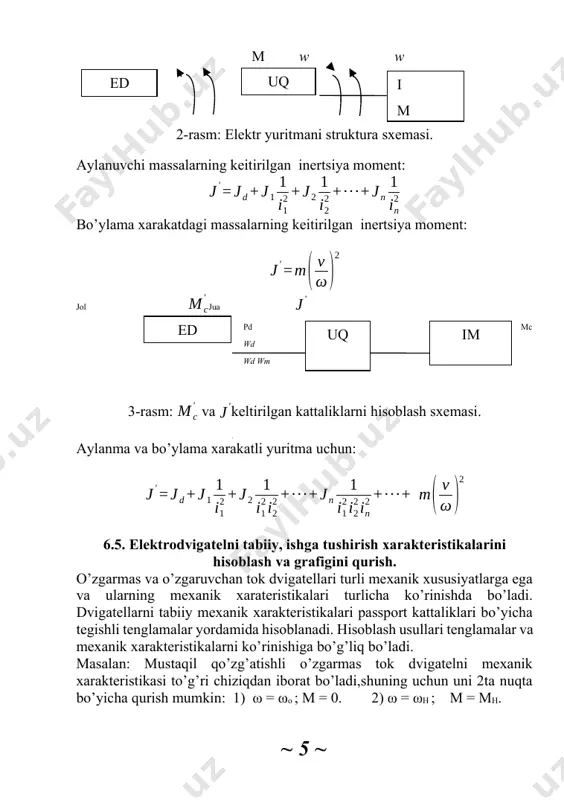

ish uchun uning uzatish soni kichik bo’lishi kerak,1 > 1 2. dvigatelga tushadigan mexanik yuklamalarni kamaytirish uchun uq ni uzatish soni katta bo’lishi kerak. shuning uchun uzatish sonini optimal qiymati aniqlanadi: io = + + =4.03 bu erda, - ekvivalent static moment; - dvigatelni nominal moment; =121 nm jm - mexanizmni inertsiya moment;jd - dvigatelni inertsiya moment; jd = gd2/4=1.4 k - uqni inertsiya momentini hisobga oluvchi koeffitsient, k = 2 optimal uzatish soni io va ƞrbo’yicha reduktor tanlanadi. 6.4. qarshilikmomentivainertsiyamomentlarini keltirilganqiymatlarini aniqlash. elektr yuritmani ish vqtida uning turli qismlari har xil massaga ega bo’ladi – dvigatel vali, reduktor, ishchi mexnizmni xarakatlanuvchi va aylanuvchi elemenlari va boshqalar. shuning uchun ishchi mexanizmining qarshilik momenti, uning xarakatlanuvchi va aylanuvchi elemenlarining inertsiya momentlarini bitta tezlikka –dvigatrl valining tezligiga keltiriladi. qarshilik moment va inertsiya momentlarini keltirish elektrodvigatel va ishchi mexananizlarning quvatlari tengligi shatida bajariladi. qarshilik momentini keltirish quyidagi tenglamar bo’yicha bajariladi: · aylanma xarakatda: …

4 / 17

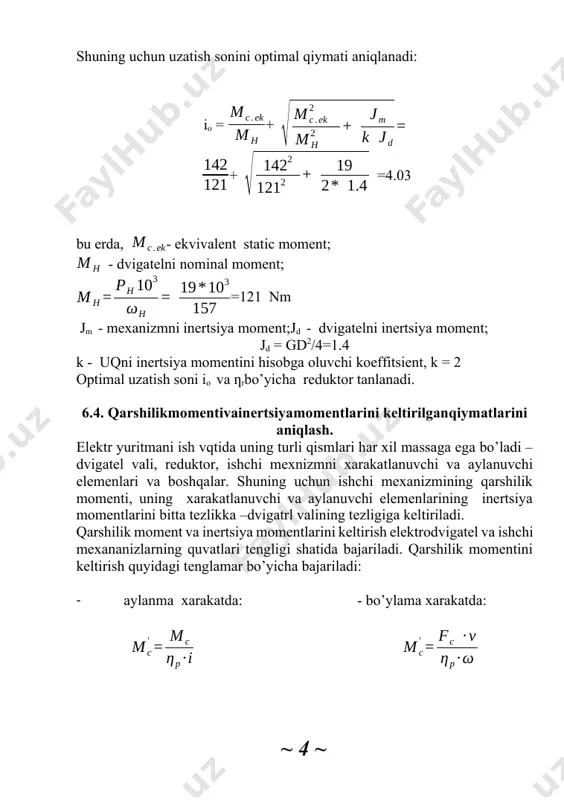

g’atishli o’zgarmas tok dvigatelni mexanik xarakteristikasi to’g’ri chiziqdan iborat bo’ladi,shuning uchun uni 2ta nuqta bo’yicha qurish mumkin: 1) ω = ωo ; m = 0. 2) ω = ωh ; m = mh. demak dvigatelni mexanik xarakteristikasini qurish uchun shu ikkita nuqtani koordinatlarini hisoblash etarli bo’ladi. 6.5.1. o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. dvigatelning nominal fik aniqlanadi: ηh =ph103 / uhih=19*103 / 103*220=0.84 dvigatel yakorining qarshiligi topiladi: rя = 0,5 (1 - ηh) (uh/ih) = 0,5 (1 – 0.84) (220/103)=0.17 [ om ] salt ishlash burchak tezligi hisoblanadi: ω0 = ωhu / (u-ihrя) = 157*220 / (220-103*0.17) =170 [ rad/sek ] bu yerda: ωh = nh / 9,55 = 1500 / 9,55=157 [ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = n0 *9,55 =9,55 * 170=1629 [ rad/sek ] nominal moment hisoblanadi: mh = =121 nm dvigatelning tabiiy mexanik xarakteristikasi 2ta nuqta …

5 / 17

ma-ket qo'zg'atishli dvigatelni ishga tushirish xarakteristikasi. pog'ona qarshilikning qiymatini aniqlash. rt1 = 0.87 om ; rt2 = 0.65om ; rt3= 0.43 om . reostat pog'onalarining qarshiliklari rp1=rd+rt1+rt2+rt3=0.079+0.84+0.62+0.33=1.81 om rp2=rd+rt2+rt3= 0.079+0.62+0.33=0.95 om rp3=rd+r=0.079+0.33=0.409 om reoatatning to'la qarshiligini hisoblang. rp=rt1+rt2+r=0.87+0.65+0.43=1.87 om 6.6 dvigatelni tormozlash xarakteristikalarini qurish va tormozlash qurilmasini hisoblash. elektr yuritmani to’xtatish yoki reverslashda elektrodvigatelni elektr tormozlash qo’llaniladi. dvigatelni teskari ulab tormozlash va dinamik tormozlash usullari keng qo’llaniladi. dvigatelni teskari ulab tormozlash ikkita holatda amalga oshirilishi mumkin: a) tashqi kuchlar,aktiv qarshilik moment bilan, hisobiga tormozlash, masalan yukni tushurishda; b) reverslash, dvigatel momentini yo’nalishini o’zgartirsh, bunga o’td da yakor kuchlanishining qutblarini olmashtirish yoli bilan erishiladi m = kф(-iy) = -mt 3 fazali asinxron dvigatellarda esa ikkita fazasini o’rnini olmashtirish bilan m = [m (i2)2 r2]/ (-ω0)s = -mt bu erda, m- fazalar soni. dvigatelni teskari ulab tormozlashda o’tdni yakoriga (adni rotoriga) qo’shimcha qarshilik ulash shart. odatda tormozlash bir pog’onali bo’ladi. elektrodinamik tormozlash …
