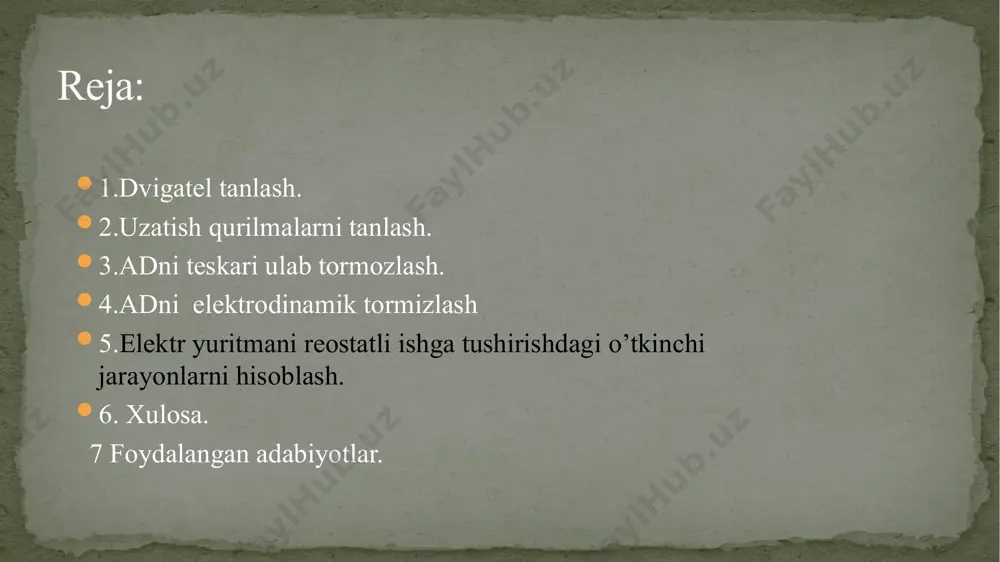

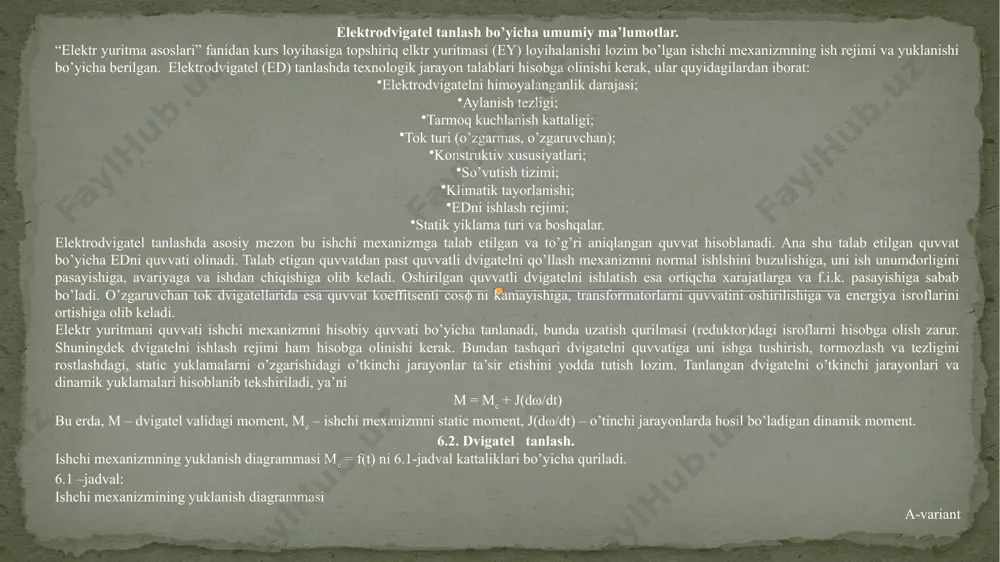

презентация powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti e.e.e. yo’ nalishi k-91-21 guruhi 3-kurs talabasi olimov ulug‘bekning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali 1.dvigatel tanlash. 2.uzatish qurilmalarni tanlash. 3.adni teskari ulab tormozlash. 4.adni elektrodinamik tormizlash 5.elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 6. xulosa. 7 foydalangan adabiyotlar. reja: elektrodvigatel tanlash bo’yicha umumiy ma’lumotlar. “elektr yuritma asoslari” fanidan kurs loyihasiga topshiriq elktr yuritmasi (ey) loyihalanishi lozim bo’lgan ishchi mexanizmning ish rejimi va yuklanishi bo’yicha berilgan. elektrodvigatel (ed) tanlashda texnologik jarayon talablari hisobga olinishi kerak, ular quyidagilardan iborat: elektrodvigatelni himoyalanganlik darajasi; aylanish tezligi; tarmoq kuchlanish kattaligi; tok turi (o’zgarmas, o’zgaruvchan); konstruktiv xususiyatlari; so’vutish tizimi; klimatik tayorlanishi; edni ishlash rejimi; statik yiklama turi va boshqalar. elektrodvigatel tanlashda asosiy mezon bu ishchi mexanizmga talab etilgan va to’g’ri aniqlangan quvvat hisoblanadi. ana shu talab etilgan quvvat bo’yicha edni quvvati olinadi. talab etigan quvvatdan past quvvatli dvigatelni qo’llash mexanizmni normal ishlshini buzulishiga, uni …

2 / 24

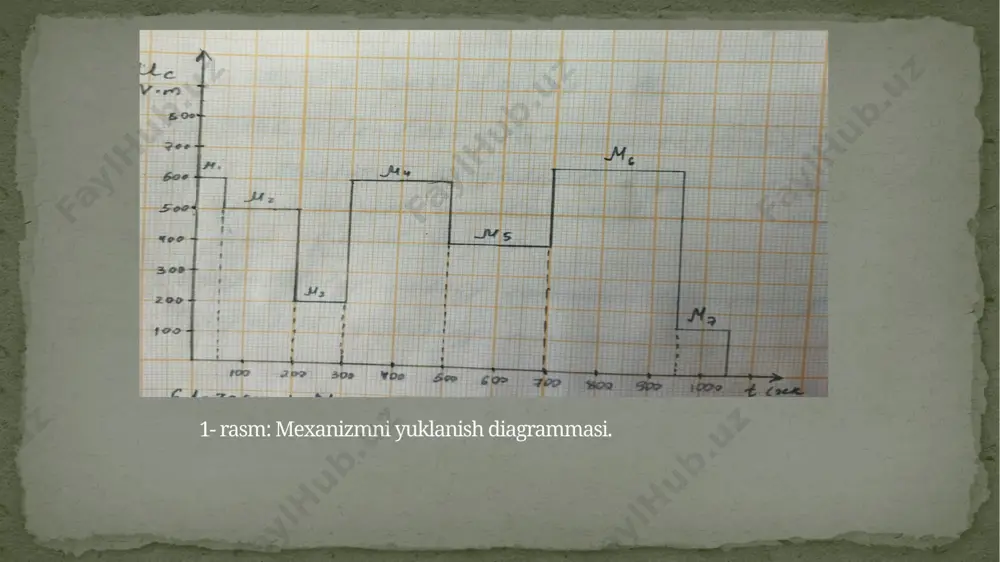

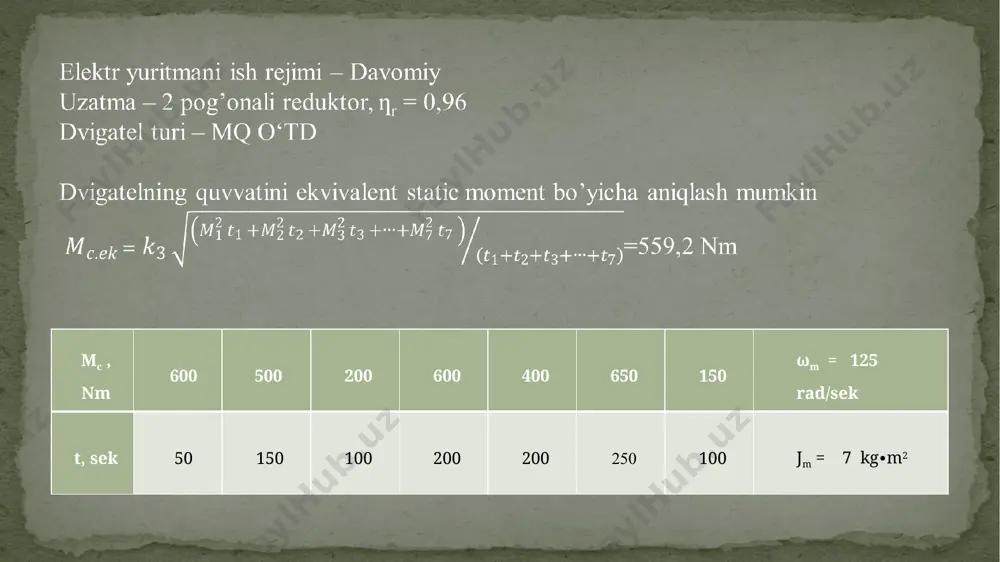

atic yuklamalarni o’zgarishidagi o’tkinchi jarayonlar ta’sir etishini yodda tutish lozim. tanlangan dvigatelni o’tkinchi jarayonlari va dinamik yuklamalari hisoblanib tekshiriladi, ya’ni m = mc + j(dω/dt) bu erda, m – dvigatel validagi moment, mc – ishchi mexanizmni static moment, j(dω/dt) – o’tinchi jarayonlarda hosil bo’ladigan dinamik moment. 6.2. dvigatel tanlash. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni 6.1-jadval kattaliklari bo’yicha quriladi. 6.1 –jadval: ishchi mexanizmining yuklanish diagrammasi a-variant mc , nm 600 500 200 600 400 650 150 ωm = 125 rad/sek t, sek 50 150 100 200 200 250 100 jm = 7 kg∙m2 elektr yuritmani ish rejimi – davomiy uzatma – 2 pog’onali reduktor, ƞr = 0,96 dvigatel turi – mq o‘td dvigatelning quvvatini ekvivalent static moment bo’yicha aniqlash mumkin = =559,2 nm 1- rasm: mexanizmni yuklanish diagrammasi. bu erda, k3 = 1,1÷1,3 yuklanish diagrammani notekisligini hisobga oluvchi koeffitsient. ishchi mexanizm validagi quvvat: pm = mc.ek∙ωm=559,2*125=69,9kvt elektrodvigatelni hisobiy …

3 / 24

n uq ni uzatish soni katta bo’lishi kerak. shuning uchun uzatish sonini optimal qiymati aniqlanadi: io = + bu erda, - ekvivalent static moment; - dvigatelni nominal moment; jm - mexanizmni inertsiya moment;jd - dvigatelni inertsiya moment; jd = gd2/4 k - uqni inertsiya momentini hisobga oluvchi koeffitsient, k = 1÷3 optimal uzatish soni io va ƞrbo’yicha reduktor tanlanadi. qarshilik momenti va inertsiya momentlarini keltirilgan qiymatlarini aniqlash. elektr yuritmani ish vqtida uning turli qismlari har xil massaga ega bo’ladi – dvigatel vali, reduktor, ishchi mexnizmni xarakatlanuvchi va aylanuvchi elemenlari va boshqalar. shuning uchun ishchi mexanizmining qarshilik momenti, uning xarakatlanuvchi va aylanuvchi elemenlarining inertsiya momentlarini bitta tezlikka –dvigatrl valining tezligiga keltiriladi. qarshilik moment va inertsiya momentlarini keltirish elektrodvigatel va ishchi mexananizlarning quvatlari tengligi shatida bajariladi. qarshilik momentini keltirish quyidagi tenglamar bo’yicha bajariladi: aylanma xarakatda: aylanuvchi massalarning keitirilgan inertsiya moment: =8,75 elektrodvigatelni tabiiy, ishga tushirish xarakteristikalarini hisoblash va grafigini qurish. o’zgarmas va …

4 / 24

ng nominal fik aniqlanadi: ηh = ph103 / uhih=75000/(220*381)=0.89 dvigatel yakorining qarshiligi topiladi: rя = 0,5 (1 - ηh) (uh/ih) [ om ] r=0.5(1-0.87)(220/381)==0.032 om salt ishlash burchak tezligi hisoblanadi: ω0 = ωhu / (u-ihrя)=157*220/(220-381*0.032)=166,2 [ rad/sek ] bu yerda: ωh = nh / 9,55=1500/9.55=157 [ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = 9,55 ω0 =166,2*9.55=1587,2 [ ay/min ] nominal moment hisoblanadi: mh = ph103 / ωh=75000/157=477,7(n∙m) dvigatelning tabiiy mexanik xarakteristikasi 2ta nuqta koordinatlari bo’yicha quriladi: “a” nuqta: ω0 va m = 0; “b” nuqta: ωo va mh dvigatelningsun’iyxarakteristikasiham ikki nuqta orqali o’tadi “a” nuqta: ω0 va m = 0; “c” nuqta: ωp va mh bu yerda, ωp – dvigatel yakoriga qo’shimcha rp = 6rя qarshilik qo’shilgandagi burchak tezlik quyidagicha hisoblanadi ωp = ω0 [ 1-(ih (r2+rp) / uh)] = 101,6 [ rad/sek ] 2-rasm: mustaqil qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari mustaqil (paralel) qo‘zg‘atishli o‘zgarmas tok …

5 / 24

1,523 om 10. qarshiliklarning qiymatini nisbiy birliklardan om larga o’tkazilsa, r1 = ṙ1·rh =0,164om r2 = ṙ2·rh = 0,09om r3 = ṙ3·rh = 0,05 om r4 = ṙ4·rh = 0,028 om rд = ṙд·rh = 0,035 om jami: r1 = r1 + r2 + r3 + r4 + rд = 0,367 om tekshiruv: ṙ1 = uh / i̇1·iян = 0,367 om dvigatelni ishga tushirish xarakteristikasini chizamiz. 3-rasm: mustaqil qo’zg’atishli o’zgarmas tor dvigatelini ishga tushirish xarakteristikalari. dvigatelni tormozlash xarakteristikalarini qurish va tormozlash qurilmasini hisoblash. elektr yuritmani to’xtatish yoki reverslashda elektrodvigatelni elektr tormozlash qo’llaniladi. dvigatelni teskari ulab tormozlash va dinamik tormozlash usullari keng qo’llaniladi. dvigatelni teskari ulab tormozlash ikkita holatda amalga oshirilishi mumkin: a) tashqi kuchlar,aktiv qarshilik moment bilan, hisobiga tormozlash, masalan yukni tushurishda; b) reverslash, dvigatel momentini yo’nalishini o’zgartirsh, bunga o‘td da yakor kuchlanishining qutblarini olmashtirish yoli bilan erishiladi m = kф(-iy) = -mt 3 fazali asinxron dvigatellarda esa ikkita fazasini …
