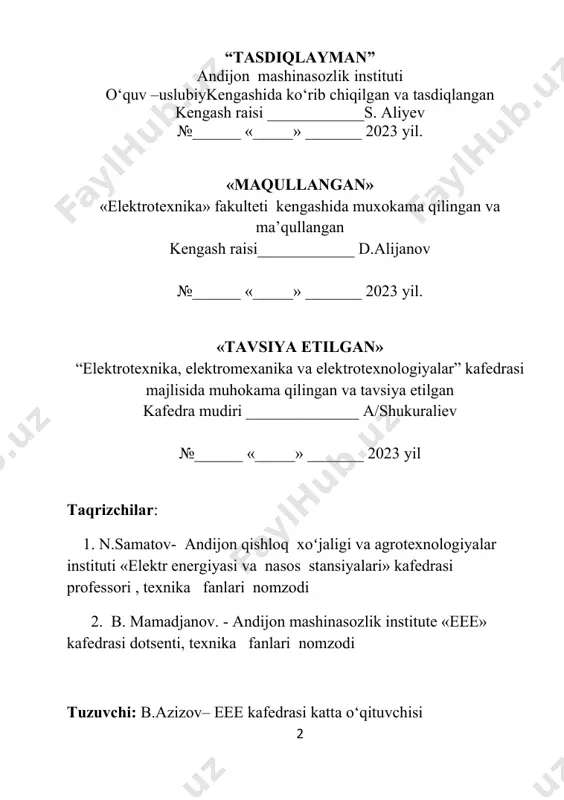

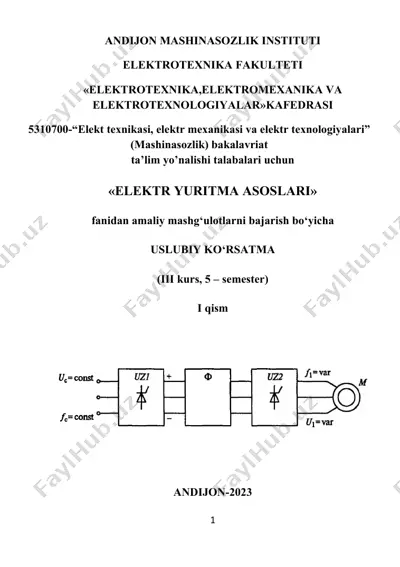

andijon mashinasozlik instituti elektrotexnika fakulteti «elektrotexnika,elektromexanika va elektrotexnologiyalar»kafedrasi 5310700-“elekt texnikasi, elektr mexanikasi va elektr texnologiyalari” (mashinasozlik) bakalavriat ta’lim yo’nalishi talabalari uchun «elektr yuritma asoslari» fanidan amaliy mashg‘ulotlarni bajarish bo‘yicha uslubiy ko‘rsatma (iii kurs, 5 – semester) i qism andijon-2023 “tasdiqlayman” andijon mashinasozlik instituti o‘quv –uslubiykengashida ko‘rib chiqilgan va tasdiqlangan kengash raisi ____________s. aliyev №______ «_____» _______ 2023 yil. «maqullangan» «elektrotexnika» fakulteti kengashida muxokama qilingan va ma’qullangan kengash raisi____________ d.alijanov №______ «_____» _______ 2023 yil. «tavsiya etilgan» “elektrotexnika, elektromexanika va elektrotexnologiyalar” kafedrasi majlisida muhokama qilingan va tavsiya etilgan kafedra mudiri ______________ a/shukuraliev №______ «_____» _______ 2023 yil taqrizchilar: 1. n.samatov- andijon qishloq xoʻjaligi va agrotexnologiyalar instituti «elektr energiyasi va nasos stansiyalari» kafedrasi professori , tеxnika fanlari nomzodi 2. b. mamadjanov. - andijon mashinasozlik institute «eee» kafedrasi dotsenti, tеxnika fanlari nomzodi tuzuvchi: b.azizov– eee kafedrasi katta o‘qituvchisi mundarija: 1-amaliy mashg‘ulot: elektr yuritmaning mexanik qismlarini inertsiya momentlarini hisoblash……………………………………………… 5 2- amaliy mashg‘ulot: elektr …

2 / 37

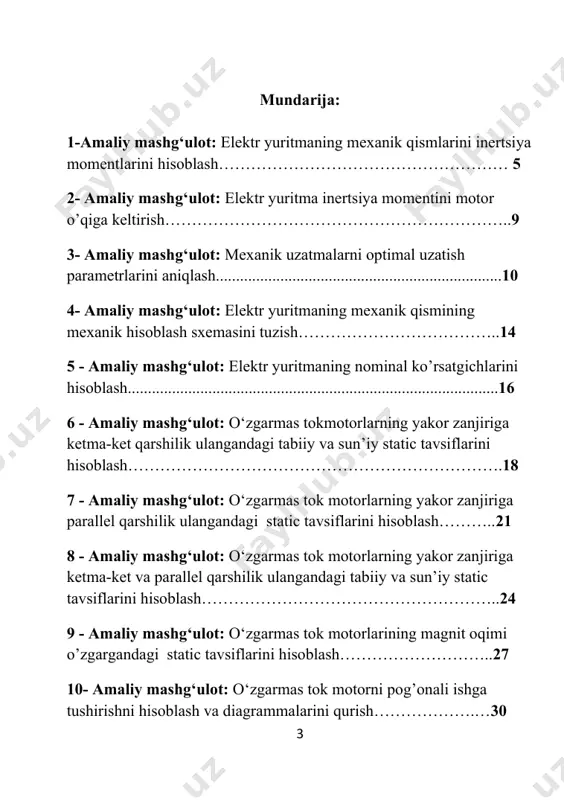

etma-ket qarshilik ulangandagi tabiiy va sun’iy static tavsiflarini hisoblash…………………………………………………………….18 7 - amaliy mashg‘ulot: o‘zgarmas tok motorlarning yakor zanjiriga parallel qarshilik ulangandagi static tavsiflarini hisoblash………..21 8 - amaliy mashg‘ulot: o‘zgarmas tok motorlarning yakor zanjiriga ketma-ket va parallel qarshilik ulangandagi tabiiy va sun’iy static tavsiflarini hisoblash………………………………………………..24 9 - amaliy mashg‘ulot: o‘zgarmas tok motorlarining magnit oqimi o’zgargandagi static tavsiflarini hisoblash………………………..27 10- amaliy mashg‘ulot: o‘zgarmas tok motorni pog’onali ishga tushirishni hisoblash va diagrammalarini qurish……………….…30 11- amaliy mashg‘ulot: o‘zgarmas tok motorni ishga tushirish pog’ona qarshiliklarini hisoblash.…………………………...…34 12- amaliy mashg‘ulot: o‘zgarmas tok motorni tormozlash tavsiflarini hisoblash va qurish.……………………………………………..37 13- amaliy mashg‘ulot: o‘zgarmas tok motorni reverslash tavsiflarini hisoblash va qurish…………………………………………….41 foydalanilgan adabiyotlar ………………………………….44 amaliy ish № 1 mavzu: elektr yuritmaning mexanik qismlarini inertsiya momentlarini hisoblash. i. ishdan maqsad: elektr yuritmalarni mexanik qismlarini o’rganish, mexanik qism elementlari bilan tanishish, turli mexanizmlarning elektr yuritmalarini mexanik qismini kinematik smemalarini tuzishni o’rganish. kinematik sxemalar asosida mexanizmni ishchi organining momentini dvigatel valiga …

3 / 37

hi asbobga nisbtan xarakati hisoblanadi. mexanizmlarda dvigateldan ishchi organiga xarakat kinematik zanjirlar orqali uzatiladi. bu zanjirlarni ozaro bog’lanishini va xususiyatlarini kinematic sxemalardan aniqlash mumkin. mexanizmlarda asosiy harakatdan tashqari yordamchi harakatlar ham mavjud bo`ladi. ular asosiy ishni bajarmaydi, lekin kesuvchi asbobni materialga yaqinlashtirish yoki uzoqlashtirish, ishlov berish jarayoida o`lchamlardi nazorat qilish, moylash, sovutish va h.q. vazifalarni bajaradi. yuk ko`tarish mexanizmining kinematik sxemasida d-dvigatel reduktor orqali b- barabanni aylantiradi. yuk g barabanni aylanish yo`nalishiga qarab yuqoriga ko`tarilishi yoki pastga tushishi mumkun. bu kinematik sxemada aylanma harakat o`g`ri chiziqli harakatga o`zgarmoqda. bundan tashqari dvigatelni foydali ish koeffitsenti ham reduktorda va barabanda o`zgaradi. 1.1 - rasm: yuk ko`tarish mexanizmining kinematik sxemasi: 1- elektrodvigatel; 2- mexanik tormoz; 3,7- mexanik muftalar; 4- reduktor; 5,6- tishli g’ildiraklar; 7- baraban; 9- troc (arqon); 10- ilgak; 11- yuk. hisoblarda elektr yuritmani real kinematik sxemasi keltirilgan sxemaga o`zgartiriladi (1.2-rasm) bu sxemada dvigatel valiga kelirilgan moment quyidagicha aniqlanadi m=m2/(i η) bu …

4 / 37

el o’qiga keltirishni yukni ko’tarish uchun bajaring. hisoblashlarni quyidagi boshlangich ma’lumotlar bo’yicha olib boring: · dvigatelni inertsiya momenti: jd = 0,1 kg·m2; · mufti(3) va tishli g’ildirak(5)larning inertsiya momentlari: j1 = 0,02 kg·m2; · mufti(7), tishli g’ildirak(6) va braban(8)larning inertsiya momentlari: j2 = 2 kg·m2; · massa: m = 1000 kg; · baraban radiusi: rb = 1,15 m; · 5 va 6 g’ildiraklarning tishlari soni: z1 = 14, z2 = 86; · reduktorni f.i.k. : ηr = 0,97; · brabanni f.i.k. : ηb = 0,96; · g = 9.81 m/s2. uslubiy ko’rsatmalar: hisoblashlarda quyidagi ifodalardan foydalaning i = z2 / z1; 𝜌 = 𝜈/ω; j = jd + j1 + j2/i2 + m𝜌2; mc = (mg𝜌)/ηrηb. v. vazifa: barcha hisoblashlarni bajaring, yruitmani keltirilgan sxemasini chizing va ish yuzasidan hisobat yozing. vi. xulosa: xulosada amaliy ishni bajarish davomida qanday yangi ma’lumotlar olganinggizni, nimalarni o’rganganinggizni, qanday amaliy ko’nikmalar olganinggizni yozing. amaliy ish …

5 / 37

telni inertsiya momenti: jd = 0,1 kg·m2; · tormozni inertsiya momentlari: j1 = 0,02 kg·m2; · mufti, reduktor va shkivlarning inertsiya momentlari: j2 = 2 kg·m2; · shkiv diametri: dsh = 1,15 m; · mexanik uzatmalarning f.i.k. : ηr = 0,96; · g = 9.81 m/s2. uslubiy ko’rsatmalar: hisoblashlarda quyidagi ifodalardan foydalaning: i = z2 / z1; 𝜌 = 𝜈/ω; j = jd + j1 + j2/i2 + m𝜌2; mc = (mg𝜌)/ηrηb. iii. vazifa: barcha hisoblashlarni bajaring, yruitmani keltirilgan sxemasini chizing va ish yuzasidan hisobat yozing. iv. xulosa: xulosada amaliy ishni bajarish davomida qanday yangi ma’lumotlar olganinggizni, nimalarni o’rganganinggizni, qanday amaliy ko’nikmalar olganinggizni yozing. amaliy ish № 3 mavzu: mexanik uzatmalarni optimal uzatish parametrlarini aniqlash. i. ishdan maqsad: elektr yuritmalarni mexanik qismlarini o’rganish, mexanik qism elementlari bilan tanishish, turli mexanizmlarning elektr yuritmalarini mexanik qismini kinematik smemalarini tuzishni o’rganish. kinematik sxemalar asosida mexanizmni mexanik qismini optimal uzatishlar sonini aniqlashni uddalash. ii. …
