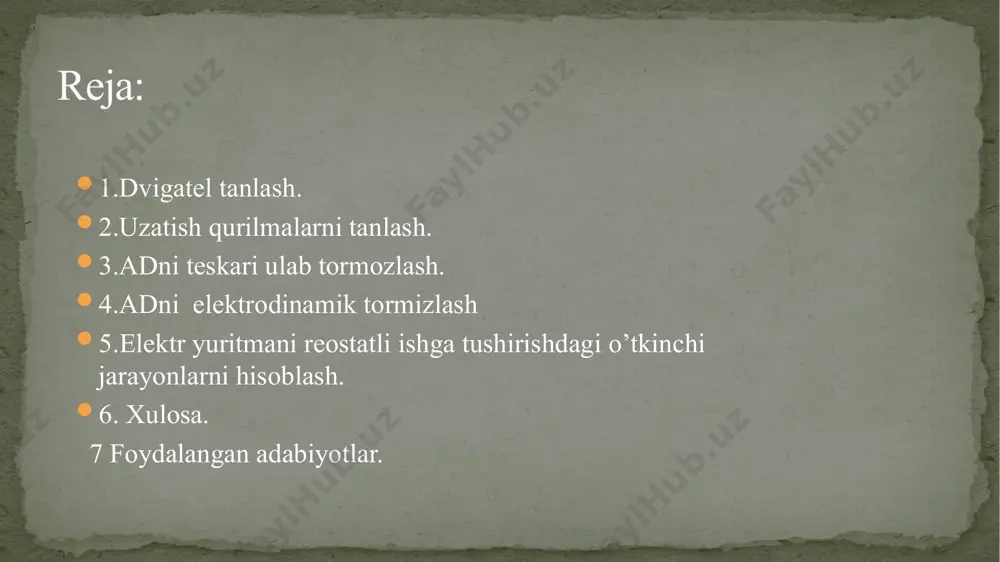

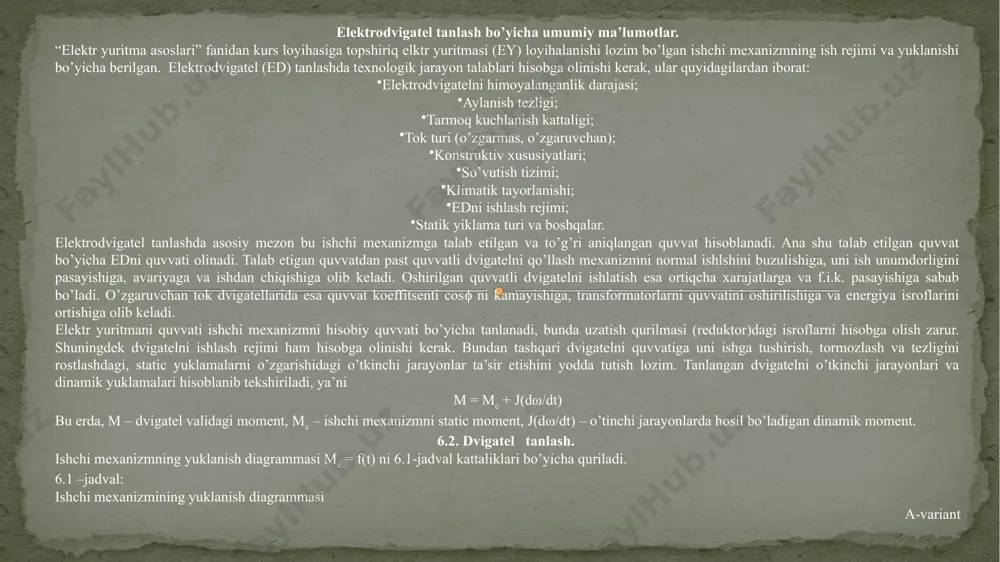

презентация powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti e.e.e. yo’ nalishi k-91-21 guruhi 3-kurs talabasi yuldasheva odinaning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali 1.dvigatel tanlash. 2.uzatish qurilmalarni tanlash. 3.adni teskari ulab tormozlash. 4.adni elektrodinamik tormizlash 5.elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 6. xulosa. 7 foydalangan adabiyotlar. reja: elektrodvigatel tanlash bo’yicha umumiy ma’lumotlar. “elektr yuritma asoslari” fanidan kurs loyihasiga topshiriq elktr yuritmasi (ey) loyihalanishi lozim bo’lgan ishchi mexanizmning ish rejimi va yuklanishi bo’yicha berilgan. elektrodvigatel (ed) tanlashda texnologik jarayon talablari hisobga olinishi kerak, ular quyidagilardan iborat: elektrodvigatelni himoyalanganlik darajasi; aylanish tezligi; tarmoq kuchlanish kattaligi; tok turi (o’zgarmas, o’zgaruvchan); konstruktiv xususiyatlari; so’vutish tizimi; klimatik tayorlanishi; edni ishlash rejimi; statik yiklama turi va boshqalar. elektrodvigatel tanlashda asosiy mezon bu ishchi mexanizmga talab etilgan va to’g’ri aniqlangan quvvat hisoblanadi. ana shu talab etilgan quvvat bo’yicha edni quvvati olinadi. talab etigan quvvatdan past quvvatli dvigatelni qo’llash mexanizmni normal ishlshini buzulishiga, uni …

2 / 23

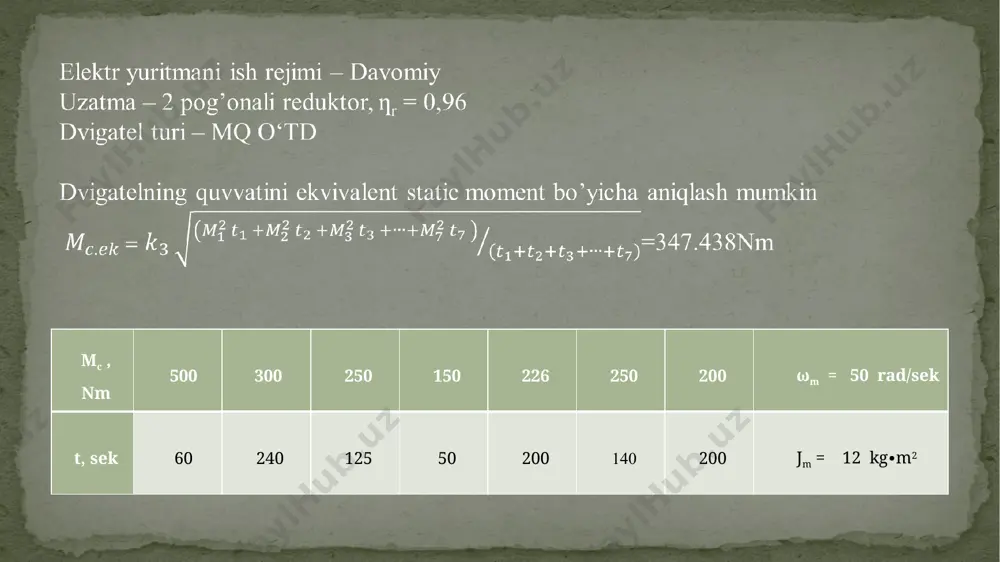

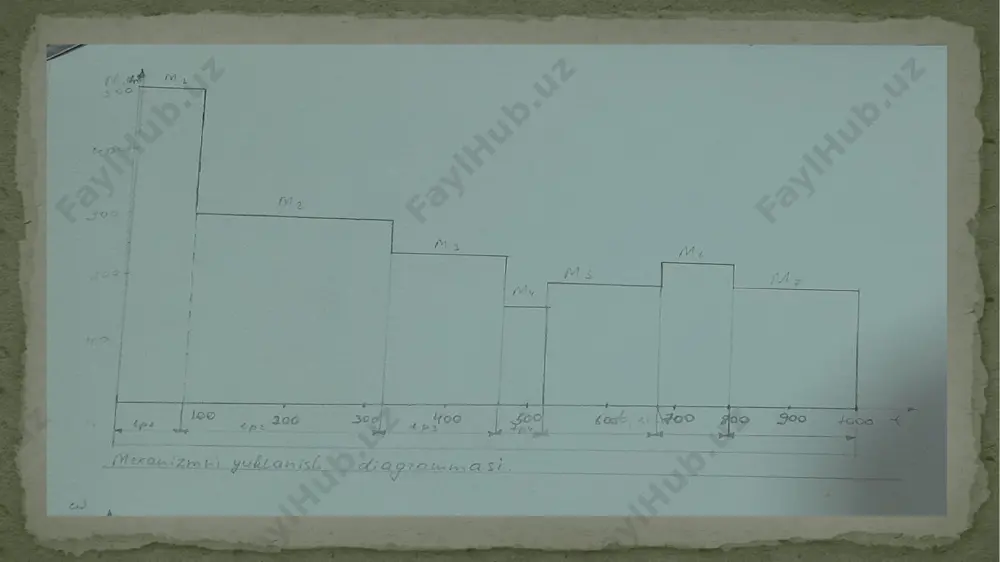

tatic yuklamalarni o’zgarishidagi o’tkinchi jarayonlar ta’sir etishini yodda tutish lozim. tanlangan dvigatelni o’tkinchi jarayonlari va dinamik yuklamalari hisoblanib tekshiriladi, ya’ni m = mc + j(dω/dt) bu erda, m – dvigatel validagi moment, mc – ishchi mexanizmni static moment, j(dω/dt) – o’tinchi jarayonlarda hosil bo’ladigan dinamik moment. 6.2. dvigatel tanlash. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni 6.1-jadval kattaliklari bo’yicha quriladi. 6.1 –jadval: ishchi mexanizmining yuklanish diagrammasi a-variant mc , nm 500 300 250 150 226 250 200 ωm = 50 rad/sek t, sek 60 240 125 50 200 140 200 jm = 12 kg∙m2 elektr yuritmani ish rejimi – davomiy uzatma – 2 pog’onali reduktor, ƞr = 0,96 dvigatel turi – mq o‘td dvigatelning quvvatini ekvivalent static moment bo’yicha aniqlash mumkin = =347.438nm 1- rasm: mexanizmni yuklanish diagrammasi. bu erda, k3 = 1,1÷1,3 yuklanish diagrammani notekisligini hisobga oluvchi koeffitsient. ishchi mexanizm validagi quvvat: pm = mc.ek∙ωm=347,438*50=17341,9kvt elektrodvigatelni hisobiy quvvati: …

3 / 23

uq ni uzatish soni katta bo’lishi kerak. shuning uchun uzatish sonini optimal qiymati aniqlanadi: io = + bu erda, - ekvivalent static moment; - dvigatelni nominal moment; jm - mexanizmni inertsiya moment;jd - dvigatelni inertsiya moment; jd = gd2/4 k - uqni inertsiya momentini hisobga oluvchi koeffitsient, k = 1÷3 optimal uzatish soni io va ƞrbo’yicha reduktor tanlanadi. qarshilik momenti va inertsiya momentlarini keltirilgan qiymatlarini aniqlash. elektr yuritmani ish vqtida uning turli qismlari har xil massaga ega bo’ladi – dvigatel vali, reduktor, ishchi mexnizmni xarakatlanuvchi va aylanuvchi elemenlari va boshqalar. shuning uchun ishchi mexanizmining qarshilik momenti, uning xarakatlanuvchi va aylanuvchi elemenlarining inertsiya momentlarini bitta tezlikka –dvigatrl valining tezligiga keltiriladi. qarshilik moment va inertsiya momentlarini keltirish elektrodvigatel va ishchi mexananizlarning quvatlari tengligi shatida bajariladi. qarshilik momentini keltirish quyidagi tenglamar bo’yicha bajariladi: aylanma xarakatda: o‘zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi . dvigatelning nominal fik aniqlanadi: …

4 / 23

p = ω0 [ 1-(ih (r2+rp) / uh)] = 24,837 [ rad/sek ] 2-rasm: mustaqil qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari 10 mustaqil (paralel) qo‘zg‘atishli o‘zgarmas tok dvigatelini ishga tushirish xarakteristikalarini hisoblash va grafigini qurish tartibi. dvigatelning tabiiy xarakteristikasini quring qo’zg’atish tokining nominal qiymatini hisoblang. ibh = uh / rш = 220/44=5 [ a ] yakorning nominal tokini aniqlang: iян= ih - ibh = 106-5=101[ a ] 4. nominal qarshilik qiymatini aniqlang: rh =uh / iян = 220/101=2,178[ om ] yoki nisbiy birliklarda dvigatel qarshiligi ṙд = rд / rh = 0,19/2,178=0,087 dvigatelni 4 pog’onali qarshilik orqali ishga tushadi deb qabul qilamiz: z = 4 λ = z + 1√1 / ṙдв·i̇2 = 1,6 bu yerda i̇2 = 0,88 a o’tish toki, u 20% gacha i̇ct tokdan katta olinadi. chegara tokini hisoblaymiz: i̇1 = λ·i̇2 = 106*0,88=1,408 a ishga tushirish paytidagi to’la qarshilik: ṙ1 = 1 / i̇1 = …

5 / 23

shilik moment bilan, hisobiga tormozlash, masalan yukni tushurishda; b) reverslash, dvigatel momentini yo’nalishini o’zgartirsh, bunga o‘td da yakor kuchlanishining qutblarini olmashtirish yoli bilan erishiladi m = kф(-iy) = -mt 3 fazali asinxron dvigatellarda esa ikkita fazasini o’rnini olmashtirish bilan m = [m (i2)2 r2]/ (-ω0)s = -mt bu erda, m- fazalar soni. dvigatelni teskari ulab tormozlashda o’tdni yakoriga (adni rotoriga) qo’shimcha qarshilik ulash shart. odatda tormozlash bir pog’onali bo’ladi. elektrodinamik tormozlash elektr yuritma tezligini 0ga tishirish uchun qo’llaniladi. o’zgarmas tok dvigatelni teskari ulab tormozlash. tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi boshlangich tezlik ωt = ωo – mc(rя/c2) = 62,82 rad/sek bu erda, c = (uh – ih rя)/ωh = 3,18 tormozlash qarshiligi rt = rя + rd = (uh + c ωo)/it = 4,14 om tormozlash uchun ulanadigan qo’shimcha qarshilik rq = rt – rя = 3,96om reverslashdagi tezlik qiymati ωtt = -ωo + mc(rt/c2) = …
