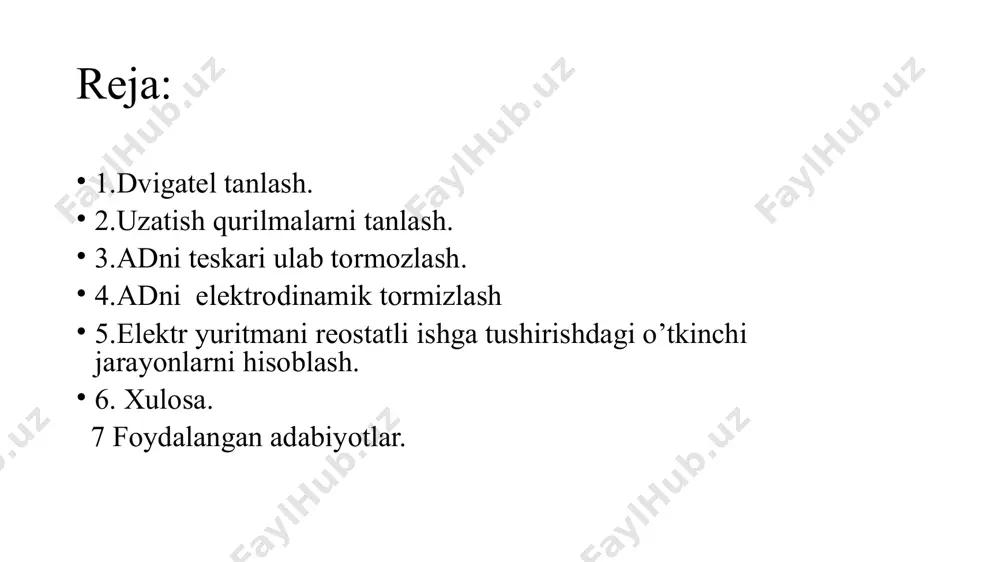

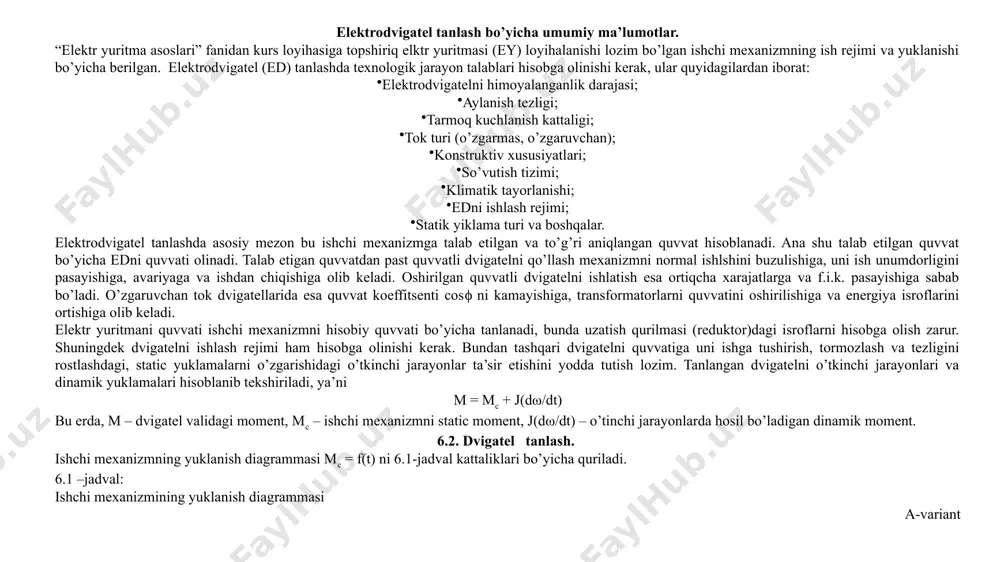

prezentatsiya powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi qobulov muzaffarjonning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali reja: 1.dvigatel tanlash. 2.uzatish qurilmalarni tanlash. 3.adni teskari ulab tormozlash. 4.adni elektrodinamik tormizlash 5.elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 6. xulosa. 7 foydalangan adabiyotlar. elektrodvigatel tanlash bo’yicha umumiy ma’lumotlar. “elektr yuritma asoslari” fanidan kurs loyihasiga topshiriq elktr yuritmasi (ey) loyihalanishi lozim bo’lgan ishchi mexanizmning ish rejimi va yuklanishi bo’yicha berilgan. elektrodvigatel (ed) tanlashda texnologik jarayon talablari hisobga olinishi kerak, ular quyidagilardan iborat: elektrodvigatelni himoyalanganlik darajasi; aylanish tezligi; tarmoq kuchlanish kattaligi; tok turi (o’zgarmas, o’zgaruvchan); konstruktiv xususiyatlari; so’vutish tizimi; klimatik tayorlanishi; edni ishlash rejimi; statik yiklama turi va boshqalar. elektrodvigatel tanlashda asosiy mezon bu ishchi mexanizmga talab etilgan va to’g’ri aniqlangan quvvat hisoblanadi. ana shu talab etilgan quvvat bo’yicha edni quvvati olinadi. talab etigan quvvatdan past quvvatli dvigatelni qo’llash mexanizmni normal ishlshini buzulishiga, uni …

2 / 23

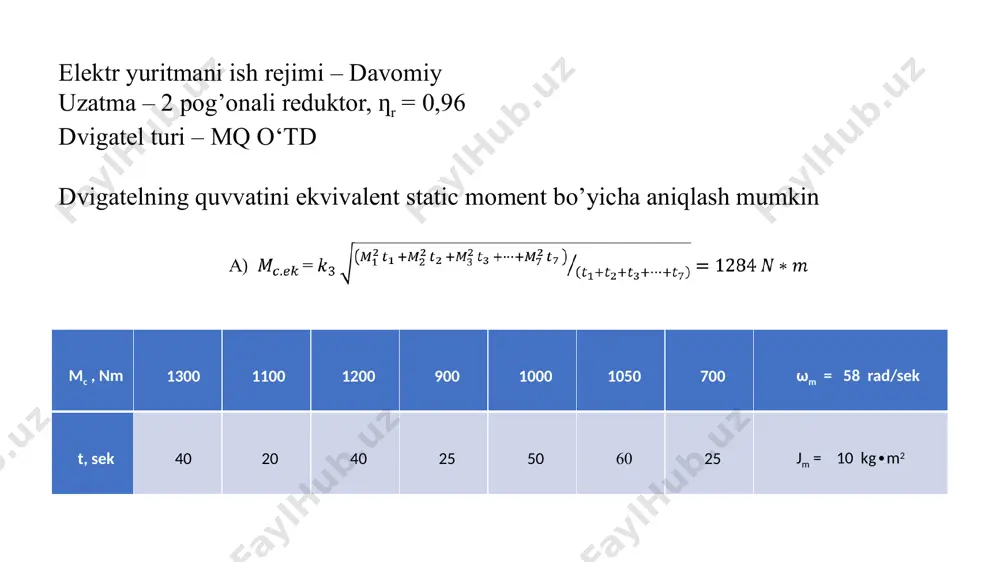

i, static yuklamalarni o’zgarishidagi o’tkinchi jarayonlar ta’sir etishini yodda tutish lozim. tanlangan dvigatelni o’tkinchi jarayonlari va dinamik yuklamalari hisoblanib tekshiriladi, ya’ni m = mc + j(dω/dt) bu erda, m – dvigatel validagi moment, mc – ishchi mexanizmni static moment, j(dω/dt) – o’tinchi jarayonlarda hosil bo’ladigan dinamik moment. 6.2. dvigatel tanlash. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni 6.1-jadval kattaliklari bo’yicha quriladi. 6.1 –jadval: ishchi mexanizmining yuklanish diagrammasi a-variant mc , nm 1300 1100 1200 900 1000 1050 700 ωm = 58 rad/sek t, sek 40 20 40 25 50 60 25 jm = 10 kg∙m2 elektr yuritmani ish rejimi – davomiy uzatma – 2 pog’onali reduktor, ƞr = 0,96 dvigatel turi – mq o‘td dvigatelning quvvatini ekvivalent static moment bo’yicha aniqlash mumkin uzatish qurilmasini tanlash. uzatish qurilmasi (uq) elektrodvigatel va ishchi mexanizmning harakatlarini uyg’unlashtirish uchun xizmat qiladi. bundan tashqari uq mexanizm tomonidan dvigatelga tushadigan yuklamani 1 barobarga kamaytiradi. uzatish …

3 / 23

aylanuvchi elemenlarining inertsiya momentlarini bitta tezlikka –dvigatrl valining tezligiga keltiriladi. qarshilik moment va inertsiya momentlarini keltirish elektrodvigatel va ishchi mexananizlarning quvatlari tengligi shatida bajariladi. qarshilik momentini keltirish quyidagi tenglamar bo’yicha bajariladi: elektrodvigatelni tabiiy, ishga tushirish xarakteristikalarini hisoblash va grafigini qurish. o’zgarmas va o’zgaruvchan tok dvigatellari turli mexanik xususiyatlarga ega va ularning mexanik xarateristikalari turlicha ko’rinishda bo’ladi. dvigatellarni tabiiy mexanik xarakteristikalari passport kattaliklari bo’yicha tegishli tenglamalar yordamida hisoblanadi. hisoblash usullari tenglamalar va mexanik xarakteristikalarni ko’rinishiga bo’g’liq bo’ladi. masalan: mustaqil qo’zg’atishli o’zgarmas tok dvigatelni mexanik xarakteristikasi to’g’ri chiziqdan iborat bo’ladi,shuning uchun uni 2ta nuqta bo’yicha qurish mumkin: 1) ω = ωo ; m = 0. 2) ω = ωh ; m = mh. demak dvigatelni mexanik xarakteristikasini qurish uchun shu ikkita nuqtani koordinatlarini hisoblash etarli bo’ladi. o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. nominal moment hisoblanadi: mh = ph103 / ωh = 1082 (n∙m) dvigatelning tabiiy …

4 / 23

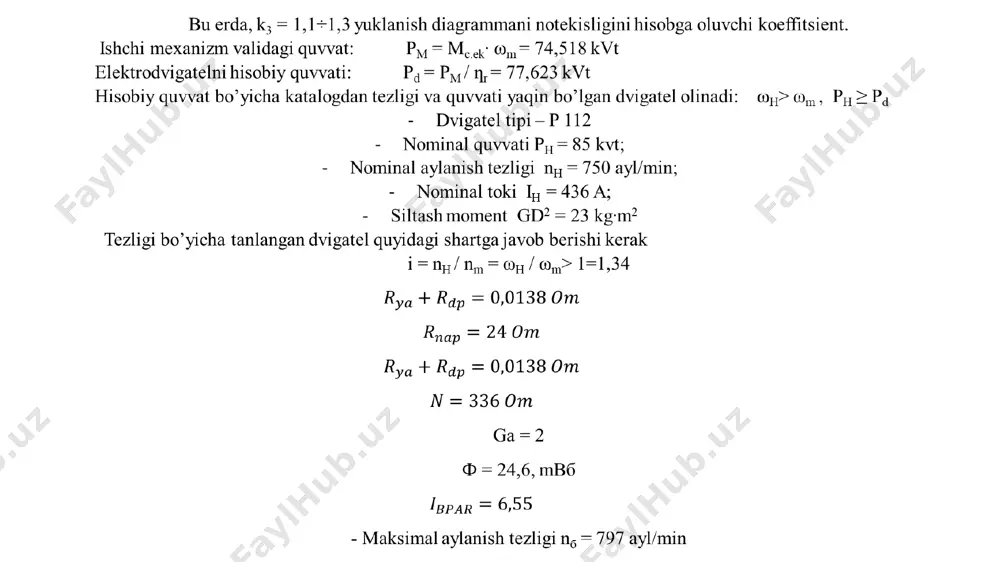

,6 [ a ] yakorning nominal tokini aniqlang: iyan= ih - ibh = 423,4 [ a ] 4. nominal qarshilik qiymatini aniqlang: rh =uh / iyan = 0,52 [ om ] yoki nisbiy birliklarda dvigatel qarshiligi ṙd = rd / rh = 0,06 dvigatelni 4 pog’onali qarshilik orqali ishga tushadi deb qabul qilamiz: z = 4 λ = z + 1√1 / ṙdv·i̇2 = 2,6 bu yerda i̇2 = 0,88 a o’tish toki, u 20% gacha i̇ct tokdan katta olinadi. chegara tokini hisoblaymiz: i̇1 = λ·i̇2 = 2,28 a ishga tushirish paytidagi to’la qarshilik: ṙ1 = 1 / i̇1 = 0,44 om qolgan pog’onalarning qarshiliklarini hisoblaymiz. ṙ2 = ṙ1 / λ = 0,17 ṙ3 = ṙ2 / λ = 0,06 ṙ4 = ṙ3 / λ = 0,025 reostat seksiyalarinig qarshiliklari:ṙ1 = (1 / i1) (λ-1 / λ) = 0,27 ṙ2 = ṙ1 / λ = 0,11 ṙ3 = ṙ2 / …

5 / 23

adni rotoriga) qo’shimcha qarshilik ulash shart. odatda tormozlash bir pog’onali bo’ladi. elektrodinamik tormozlash elektr yuritma tezligini 0ga tishirish uchun qo’llaniladi. o’zgarmas tok dvigatelni teskari ulab tormozlash. tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi boshlangich tezlik ωt = ωo – mc(rya/c2) = 68 rad/sek bu erda, c = (uh – ih rya)/ωh = 2,63 tormozlash qarshiligi rt = rya + rd = (uh + c ωo)/it = 0,245 om tormozlash uchun ulanadigan qo’shimcha qarshilik rq = rt – rya = 0,215 om reverslashdagi tezlik qiymati ωtt = -ωo + mc(rt/c2) = 36,6 rad/sek o’zgarmas tok dvigatelni elektrodinamik tormozlash. elektrodinamik tormozlash qarshiligi quyidagi bo’g’lanishlar yordamida hisoblanadi ωdt = mt(rt/c2) = mt [(rya+rq )/c2] rt = (ωdt c2)/ mt = 0,245 om rq = rt – rya = 0,215 om dinamik tormozlash tezligi ωdt = - mt(rt/c2) – 65 rad/sek dinamik tormozlash xarakteristikalari. elektr yuritmalardagi o’tkinchi jaryonlar. umumiy ma’lumotlar. elektr …
