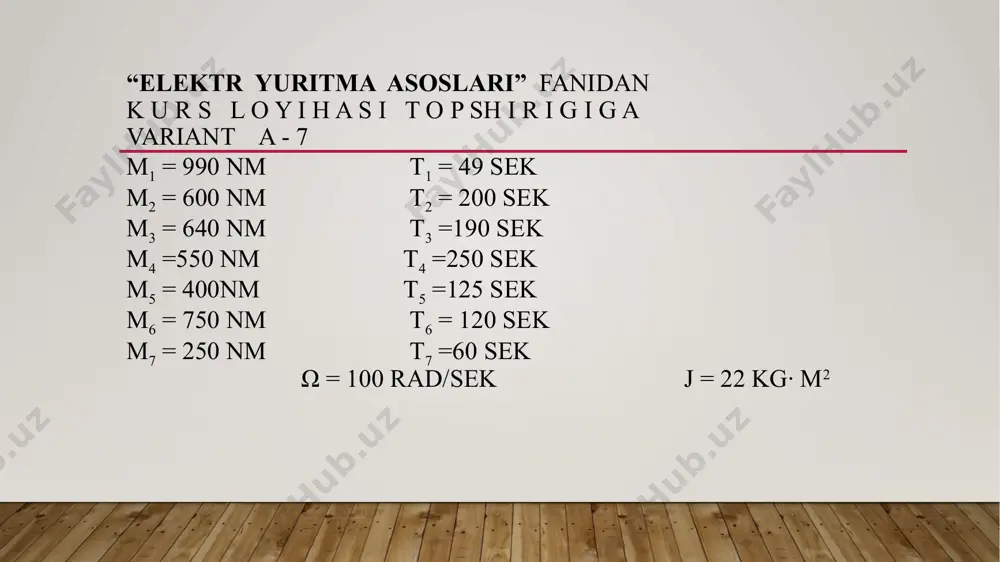

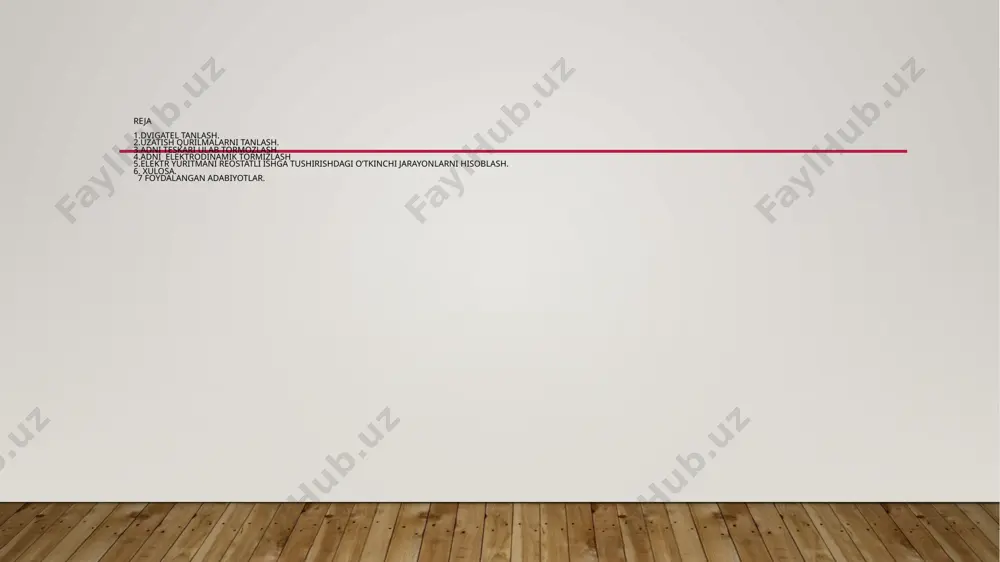

andijon mashinasozlik instituti eee yo’nalishi k-91-21 guruh talabasi g’ulomov asadbekning elektr yuritma asoslari fanidan kurs loyihasi andijon mashinasozlik instituti eee yo’nalishi k-91-21 guruh talabasi g’ulomov asadbekning elektr yuritma asoslari fanidan kurs loyihasi reja 1.dvigatel tanlash. 2.uzatish qurilmalarni tanlash. 3.adni teskari ulab tormozlash. 4.adni elektrodinamik tormizlash 5.elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 6. xulosa. 7 foydalangan adabiyotlar. “elektr yuritma asoslari” fanidan k u r s l o y i h a s i t o p sh i r i g i g a variant a - 7 m1 = 990 nm t1 = 49 sek m2 = 600 nm t2 = 200 sek m3 = 640 nm t3 =190 sek m4 =550 nm t4 =250 sek m5 = 400nm t5 =125 sek m6 = 750 nm t6 = 120 sek m7 = 250 nm t7 =60 sek ω = 100 rad/sek j = 22 kg∙ m2 kirish. kurs …

2 / 22

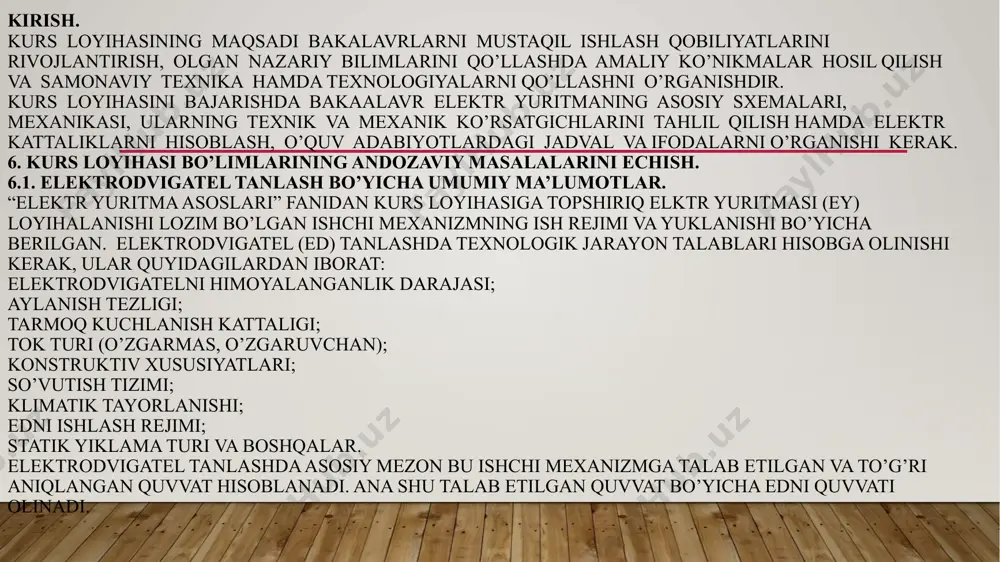

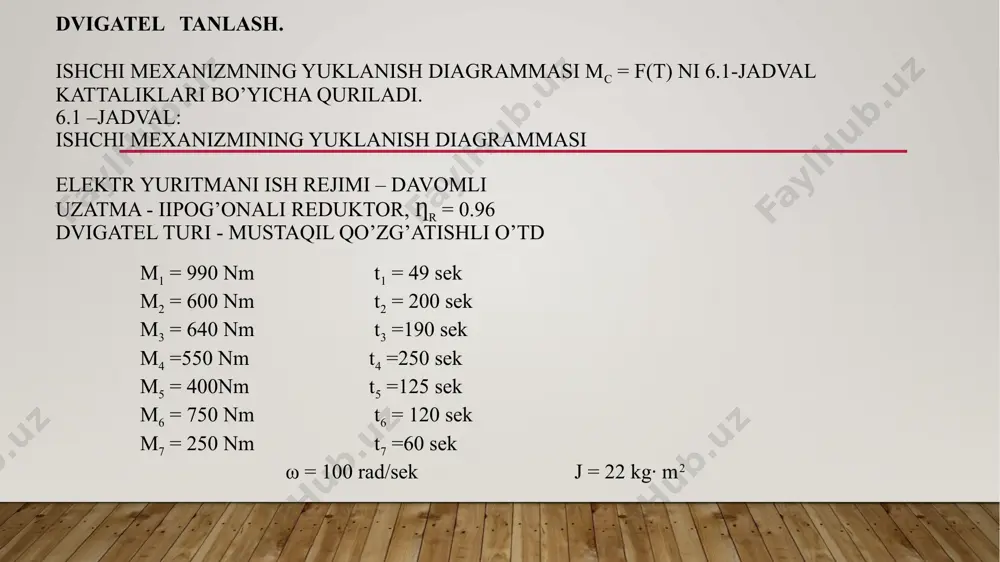

mga talab etilgan va to’g’ri aniqlangan quvvat hisoblanadi. ana shu talab etilgan quvvat bo’yicha edni quvvati olinadi. dvigatel tanlash. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni 6.1-jadval kattaliklari bo’yicha quriladi. 6.1 –jadval: ishchi mexanizmining yuklanish diagrammasi elektr yuritmani ish rejimi – davomli uzatma - iipog’onali reduktor, ƞr = 0.96 dvigatel turi - mustaqil qo’zg’atishli o’td m1 = 990 nm t1 = 49 sek m2 = 600 nm t2 = 200 sek m3 = 640 nm t3 =190 sek m4 =550 nm t4 =250 sek m5 = 400nm t5 =125 sek m6 = 750 nm t6 = 120 sek m7 = 250 nm t7 =60 sek ω = 100 rad/sek j = 22 kg∙ m2 dvigatelning quvvatini ekvivalent static moment bo’yicha aniqlash mumkin a) = = 666.32 bu erda, k3 = 1,1÷1,3 yuklanish diagrammani notekisligini hisobga oluvchi koeffitsient. ishchi mexanizm validagi quvvat: pm = mc.ek∙ωm=666.32*100=66632kvt elektrodvigatelni hisobiy quvvati: pd = …

3 / 22

rtsiya moment;jd - dvigatelni inertsiya moment; jd = gd2/4 k - uqni inertsiya momentini hisobga oluvchi koeffitsient, k = 1÷3 optimal uzatish soni io va ƞrbo’yicha reduktor tanlanadi. o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. dvigatelning nominal fik aniqlanadi: ηh = ph103 / uhih=16000/(220*86)=0.85 dvigatel yakorining qarshiligi topiladi: rя = 0,5 (1 - ηh) (uh/ih) [ om ] r=0.5(1-0.85)(220/86)==0.03om salt ishlash burchak tezligi hisoblanadi: ω0 = ωhu / (u-ihrя)=73.3*220/(220-86*0.192)=110.5 [ rad/sek ] bu yerda: ωh = nh / 9,55=700/9.55=104.7 [ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = 9,55 ω0 =110.5*9.55=1055.3[ ay/min ] nominal moment hisoblanadi: mh = ph103 / ωh=75000/104.7=716.3(n∙m) dvigatelning tabiiy mexanik xarakteristikasi 2ta nuqta koordinatlari bo’yicha quriladi: “a” nuqta: ω0 va m = 0; “b” nuqta: ωo va mh yakorning nominal tokini aniqlang: iян= ivn - ih =190.97-86=104.97 [ a ] 4. nominal qarshilik qiymatini aniqlang: rh =uh / iян …

4 / 22

tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi boshlangich tezlik ωt = ωo – mc(rя/c2)=79.2-563.69*(0.192/2.82)=65.4 rad/sek bu erda, c = (uh – ih rя)/ωh=(220-385*0.03)/104.7=1.99 tormozlash qarshiligi rt = rя + rd = 0.21om tormozlash uchun ulanadigan qo’shimcha qarshilik rq = rt – rя =0.18 reverslashdagi tezlik qiymati ωtt = -ωo + mc(rt/c2)= -75.16 rad/sek tormozlasgda ishga tushirish reostatiga tormozlash qarshilini sektsiyasi ulanadi rpt = rt – rp= -0.05om o’zgarmas tok dvigatelni elektrodinamik tormozlash. elektrodinamik tormozlash qarshiligi quyidagi bo’g’lanishlar yordamida hisoblanadi ωdt = mt(rt/c2) = 997.8*(0.21/1.992)=52.9 rad/sek rt = (ωdt c2)/ mt=0.209om rq = rt – rя dinamik tormozlash tezligi ωdt = - mt(rt/c2)=-52.9 rad/sek oʻtkinchirejimvaqti har bir pog’ona uchun aniqlanadi ti = 0.83ln [(1425-563.69) / ( 684-563.69)]=1.63 sek tabiiy xarakteristika bo’yicha yuritmani tezlanish vaqti tt = (3÷4) tm tenglamalarni prametrlari ishga tushirish grafiklaridan olinadi(5,6,10rasmlar). vaqtning 0dan tiqiymatlari uchun m va ω lar hisoblanadi va o’tkinchi jarayon grafiklari quriladi …

5 / 22
