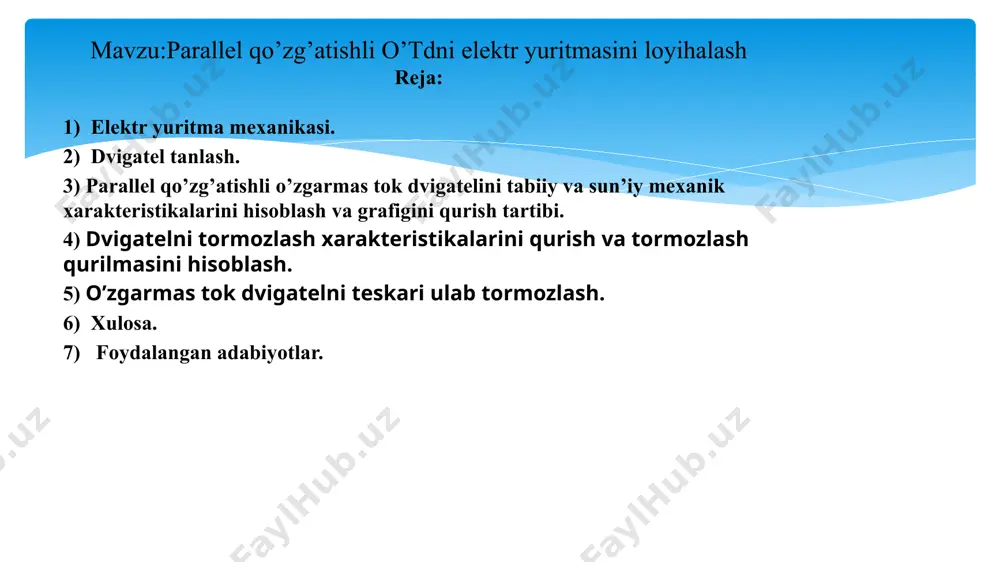

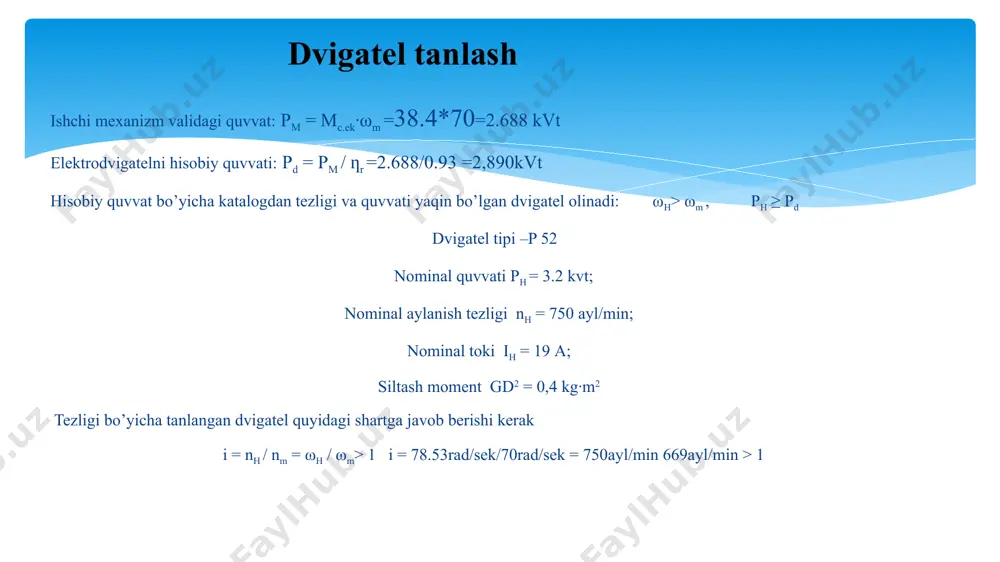

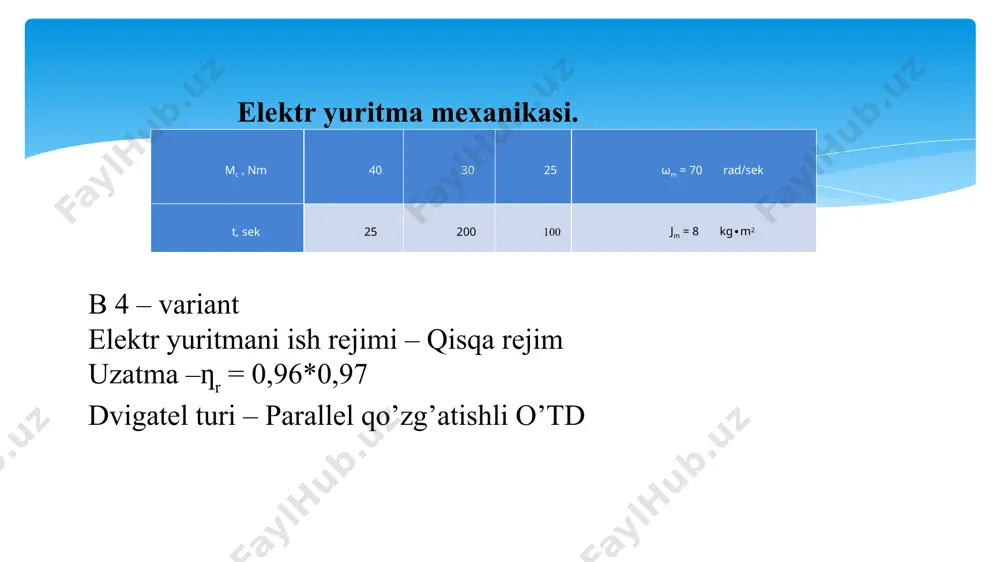

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi qobulov muzaffarning “elektr yuritma asoslari” fanidan tayyorlagan kurs ishi bo’yicha prezintatsiya. andijon mashinasozlik institute “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi ibrohimov hojisolining “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha taqdimoti. 1) elektr yuritma mexanikasi. 2) dvigatel tanlash. 3) parallel qo’zg’atishli o’zgarmas tok dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 4) dvigatelni tormozlash xarakteristikalarini qurish va tormozlash qurilmasini hisoblash. 5) o’zgarmas tok dvigatelni teskari ulab tormozlash. 6) xulosa. 7) foydalangan adabiyotlar. mavzu:parallel qo’zg’atishli o’tdni elektr yuritmasini loyihalash reja: elektr yuritma mexanikasi. b 4 – variant elektr yuritmani ish rejimi – qisqa rejim uzatma –ƞr = 0,96*0,97 dvigatel turi – parallel qo’zg’atishli o’td mc , nm 40 30 25 ωm = 70 rad/sek t, sek 25 200 100 jm = 8 kg∙m2 ishchi mexanizm validagi quvvat: pm = mc.ek∙ωm =38.4*70=2.688 kvt elektrodvigatelni …

2 / 13

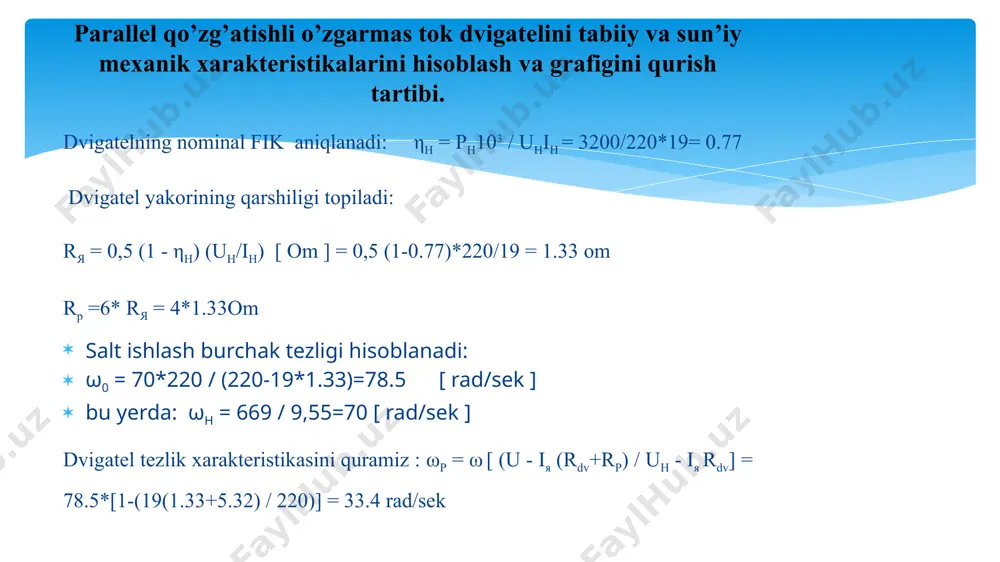

(u - iя (rdv+rp) / uh - iя rdv] = 78.5*[1-(19(1.33+5.32) / 220)] = 33.4 rad/sek parallel qo’zg’atishli o’zgarmas tok dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. elektr yuritmani to’xtatish yoki reverslashda elektrodvigatelni elektr tormozlash qo’llaniladi. dvigatelni teskari ulab tormozlash va dinamik tormozlash usullari keng qo’llaniladi. dvigatelni teskari ulab tormozlash ikkita holatda amalga oshirilishi mumkin: a) tashqi kuchlar,aktiv qarshilik moment bilan, hisobiga tormozlash, masalan yukni tushurishda; b) reverslash, dvigatel momentini yo’nalishini o’zgartirsh, bunga o’td da yakor kuchlanishining qutblarini olmashtirish yoli bilan erishiladi m = kф(-iy) = -mt bu erda, m- fazalar soni. dvigatelni tormozlash xarakteristikalarini qurish va tormozlash qurilmasini hisoblash. tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi boshlangich tezlik. ωt = 78.5 – 38.4(1.3/2.82)=69.8rad/sek bu erda, c = (220 – 19*1.33)/70=2.8 tormozlash qarshiligi rt = 1.33+0.039 = 1.37om tormozlash uchun ulanadigan qo’shimcha qarshilik rq = 1.37-1.33=0.04om reverslashdagi tezlik qiymati ωtt = -78.5 + …

3 / 13

tsipial sxemalarini o’qishni o’rgandim. kurs loyihasini bajarishda men elektr yuritmani tezligini rostlash masalalarini yechdim, boshqarish sxemalarni grafik bajarish, dvigatelni mexanik xarakteristikalarini hisoblash va qurish ko’nikmalariga ega bo’ldim. xulosa klyuchev v. va "elektr haydovchi nazariyasi" m. energoatomizdat. 2000. 440 b. moskalenko v. "elektr haydovchi" darslik, akademiya 2004 yil. 238s. moskalenko v. "elektr drayvlar uchun avtomatlashtirilgan boshqaruv tizimlari" darsligida. infra m. 2004 yil beketov v.f. “elektr haydovchi asoslari” kursni loyihalash bo'yicha darslik. m. 2002 yil foydalanilgan adabiyotlar image2.png image3.png image4.png /docprops/thumbnail.jpeg

4 / 13

kurs loyihasi taqdimoti: elektr yuritma asoslari - Page 4

5 / 13

kurs loyihasi taqdimoti: elektr yuritma asoslari - Page 5
